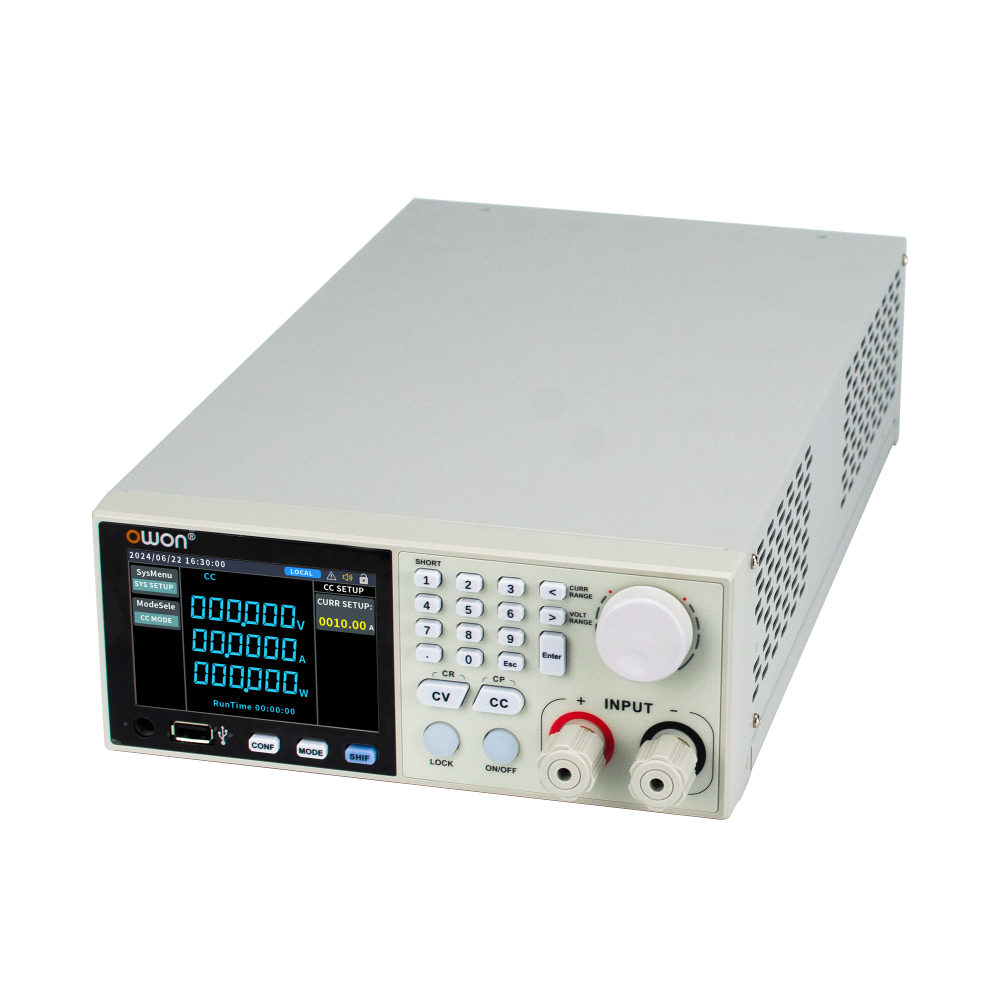

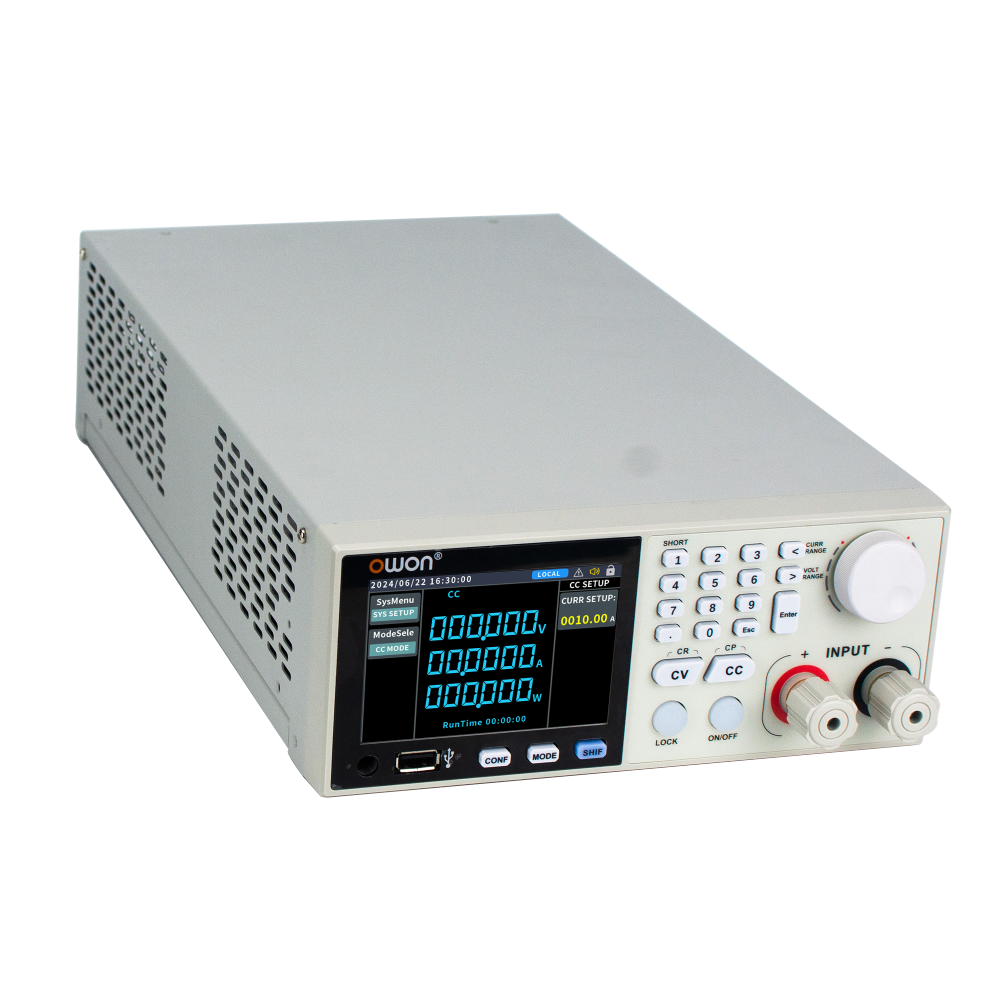

OEL85 シリーズ DC 電子負荷

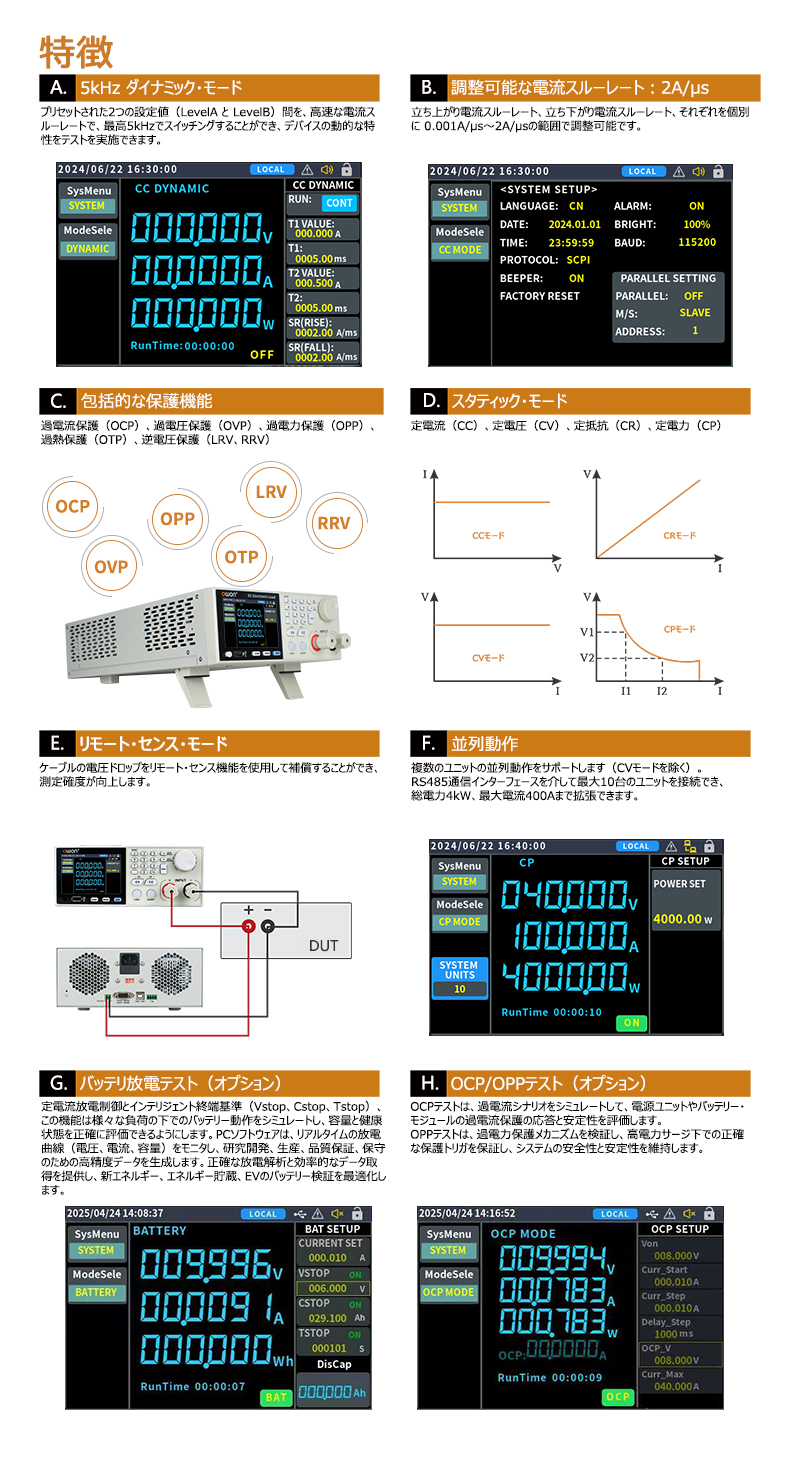

+ CCダイナミックモード、短絡シミュレーションをサポート
+ ダイナミックモード：最高5kHz
+ 調整可能な電流スルーレート：0.001A/μs~2A/μs
+ リードバック分解能： 1mV/0.1mA
+ 保護機能：過電圧保護/過電流保護/過電力保護/過熱保護
+ 最大10台、総電力4kWの並列動作（CVモードを除く）をサポート
+ オプションのテスト機能：バッテリ放電テスト, OCPテスト, OPPテスト (オーダー型名：OEL-T1)
+ 通信インターフェース：USB、RS232、RS485、SCPIコマンドをサポート
+ 1/2 2U、標準ラックマウントサイズ
+ 3.9インチ TFTカラーLCD
The accessories subject to final delivery.
-

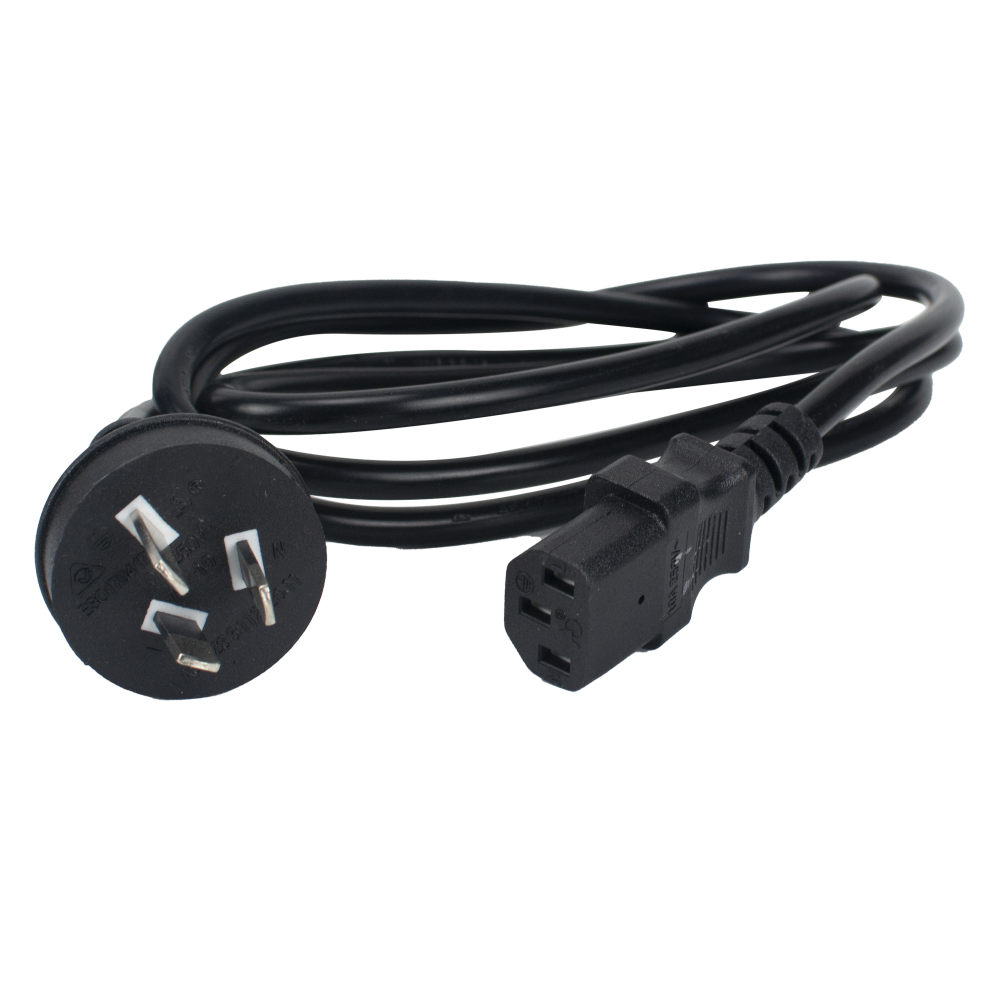

Power Cord -
User Manual -
Handle (optional) -
RS232 Com Cable (optional) -
Parallel Module (optional) -

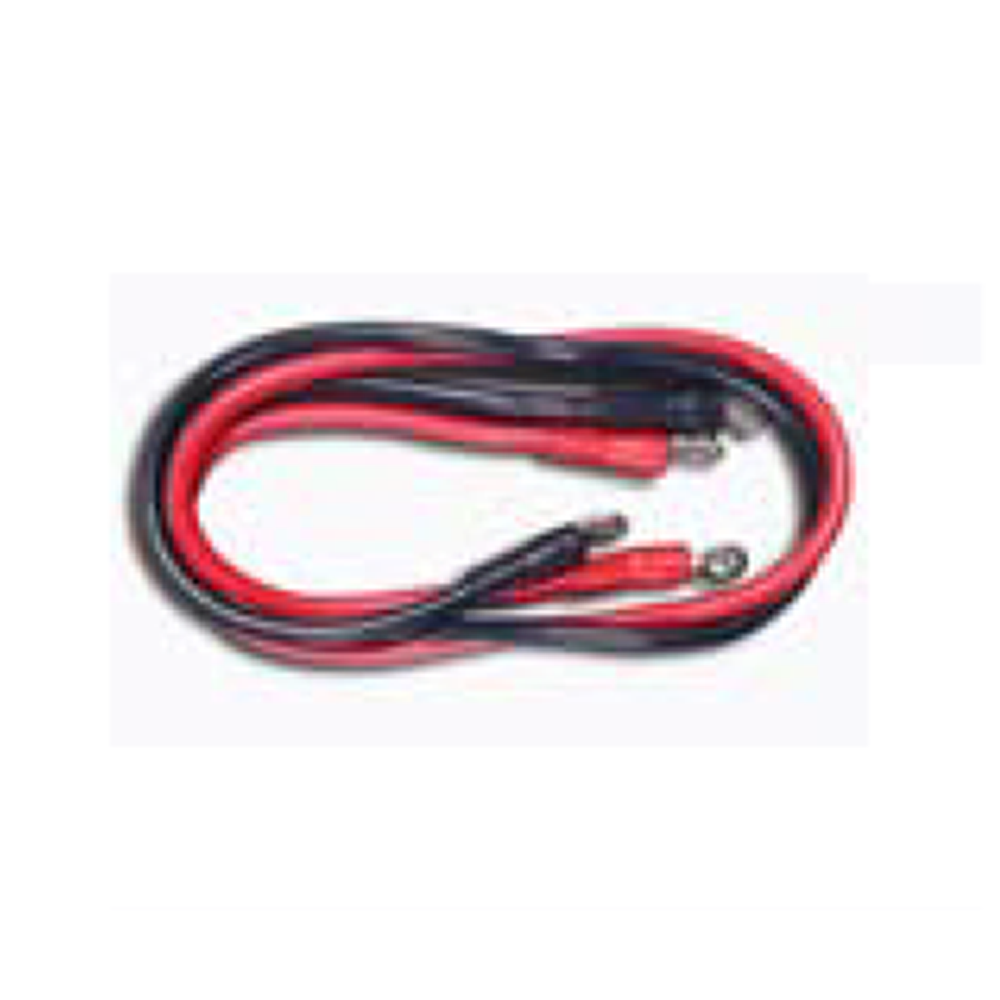

Test Leads (20A) (optional)
|
モデル |
OEL8513 |
OEL8512 |
OEL8512B |
OEL8512C |
OEL8511 |
OEL8511B |
OEL8511C |
||
|
定格 |
電圧 |
0 - 150V |
0 - 150V |
0 - 300V |
0 - 600V |
0 - 150V |
0 - 300V |
0 - 600V |
|
|
電流 |
0 - 40A |
0 - 40A |
0 - 20A |
||||||
|
最大電力 |
500W |
400W |
200W |
||||||
|
最小動作電圧 |
1.1V@40A |
0.8V@20A |
|||||||
|
レンジ（CV） |
0 - 150V |
0 - 150V |
0 - 300V |
0 - 600V |
0 - 150V |
0 - 300V |
0 - 600V |
||
|
分解能 CV） |
1mV |
1mV |
|||||||
|
レンジ (CC) |
0 - 40A |
0 - 20A |
|||||||
|
分解能 (CC) |
1mA |
1mA |
|||||||
|
レンジ (CR) |
0.05Ω - 7.5kΩ |
0.05Ω - 7.5kΩ |
|||||||
|
レンジ (CP) |
500W |
400W |
400W |
||||||
|
分解能 (CP) |
10mW |
10mW |
|||||||
|
ダイナミックモード |
|||||||||
|
T1&T2 |
0.1ms - 50s |
0.1ms - 50s |
|||||||
|
スルーレート |
0.01A/ms - 2000A/ms |
0.01A/ms - 2000A/ms |
|||||||
|
最小立ち上がり時間 |
20us |
20us |
|||||||
|
リードバック |
0 - 150V |
0 - 300V |
0 - 600V |
0 - 150V |
0 - 300V |
0 - 600V |
|||
|
リードバック |
1mV |
||||||||
|
リードバック |
0 - 40A |
0 - 20A |
|||||||
|
リードバック |
0.1mA |
0.1mA |
|||||||
|
リードバック |
0-500W |
0 - 400W |
0 - 200W |
||||||
|
リードバック |
10mW |
10mW |
|||||||
|
保護 |
過電力保護、過電圧保護、過電流保護、過熱保護 |
||||||||
|
インターフェース |

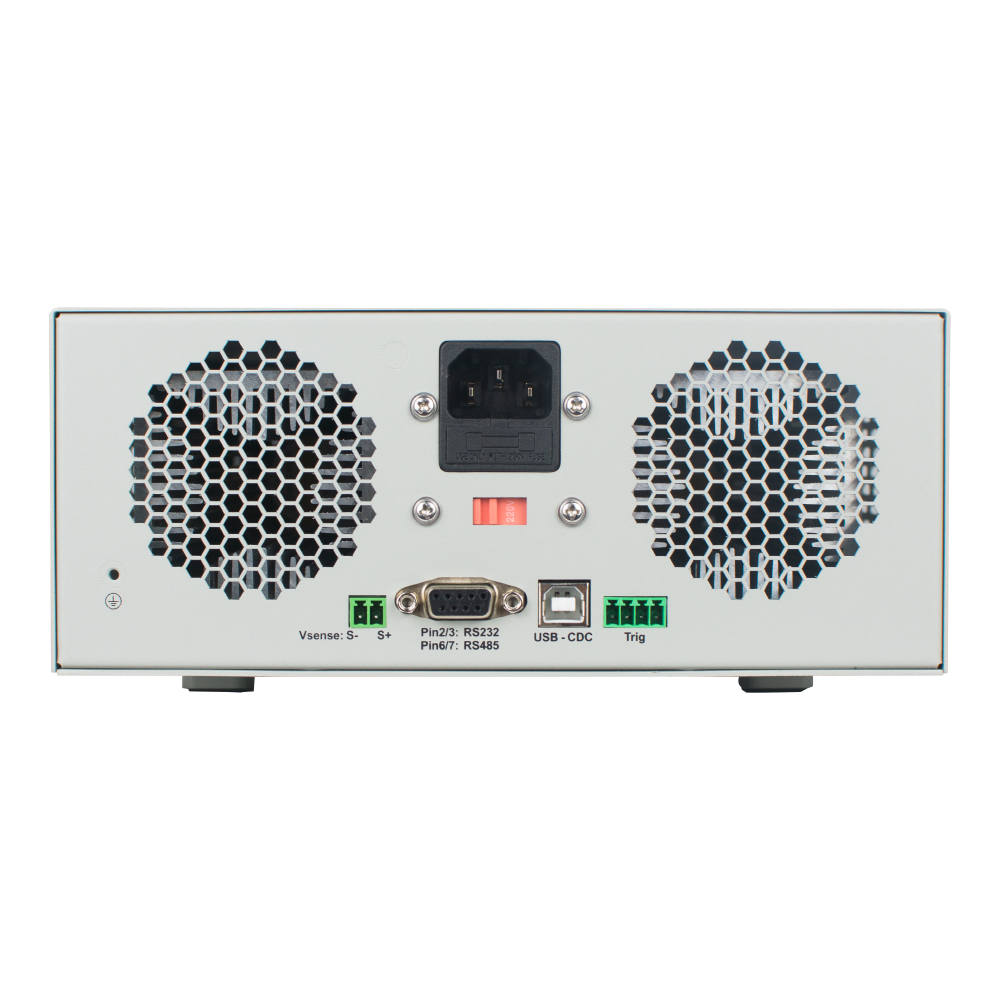

USBホスト、USBデバイス、RS232、RS485 |
||||||||
|
オプション機能 |
バッテリ放電テスト，OCPテスト, OPPテスト， (オーダー型名 OEL-T1) |
||||||||
|
安全 |
Complies with European EMC Directive 89/336/EEC for Class A testing and measurement products |
||||||||
|
耐電圧 |
500V/DC, 1mA (output to ground); 1.5kVAC, 5mA (input to ground) |
||||||||
|
寸法 (L/W/D) |
215 x 88 x 375 mm |
||||||||
|
重量 (KG) |
5 |
4.2 |
|||||||
