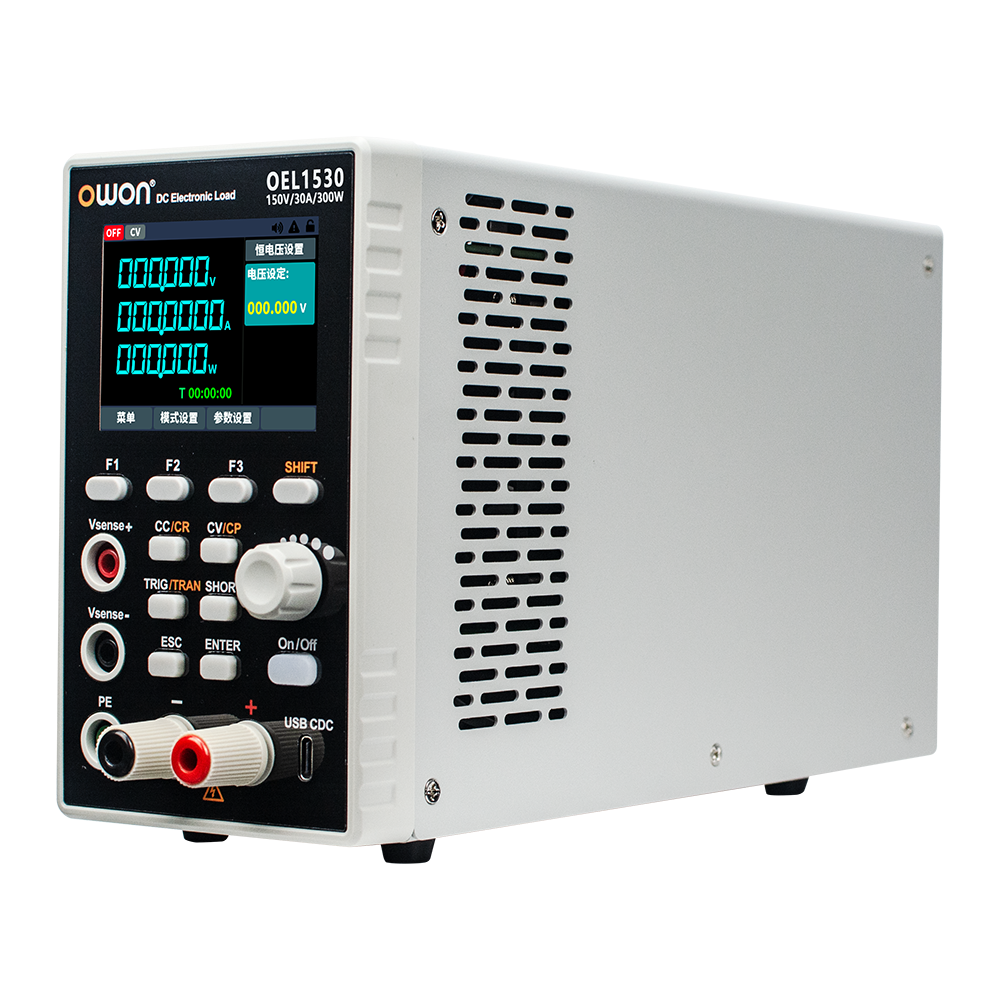

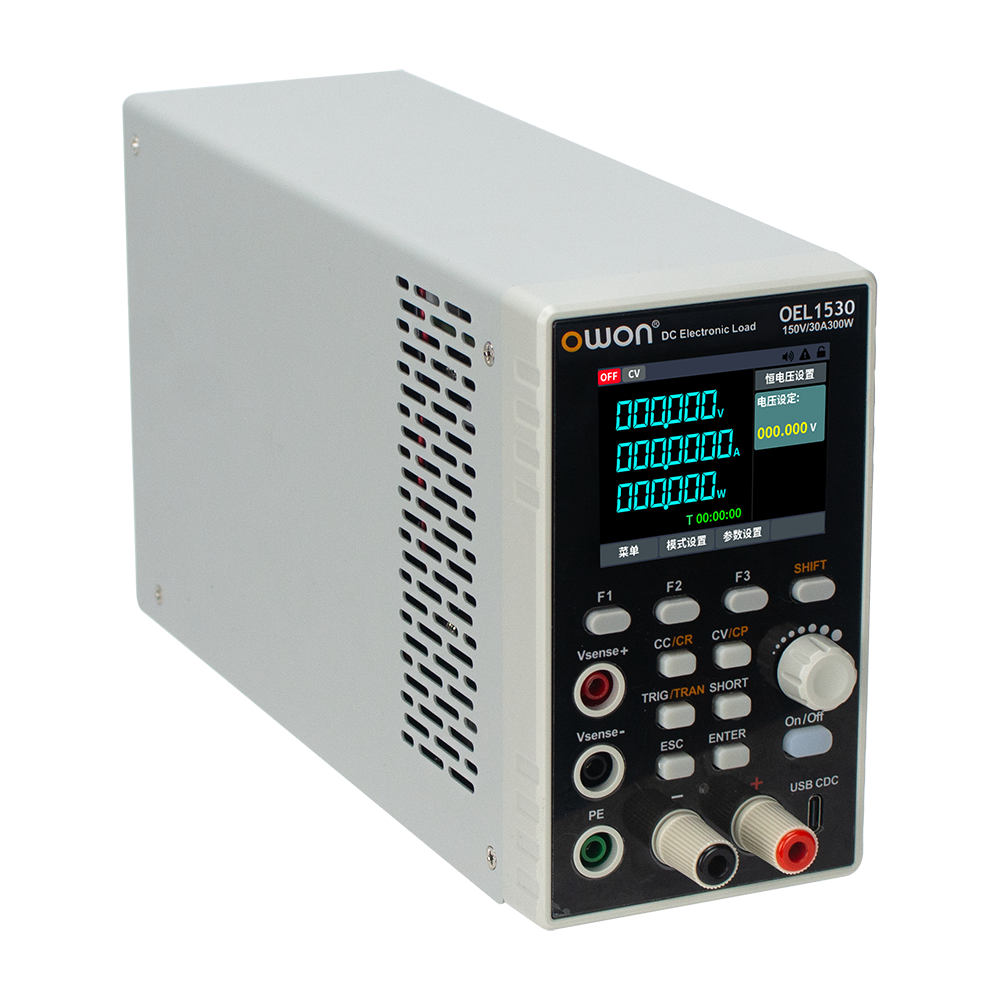

OEL15/30/60 シリーズ DC 電子負荷
+ 2.8インチ TFTカラーLCD

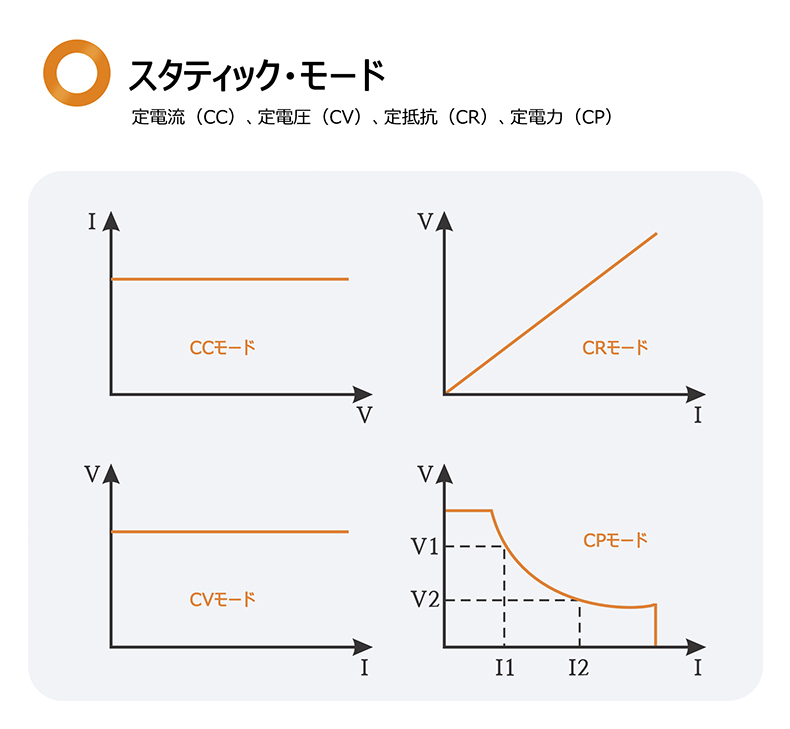

+ 4つの動作モード：CV, CC, CR, CP

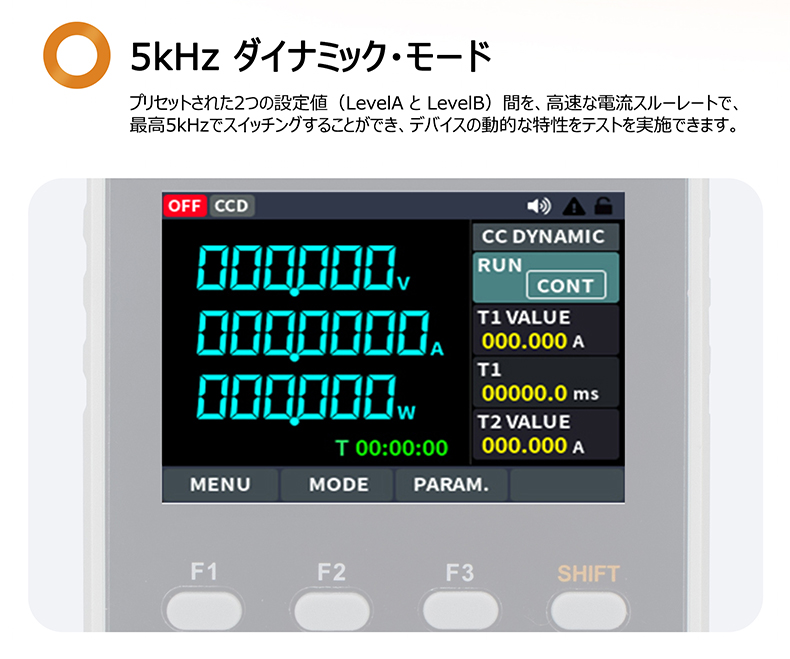

+ 最高5kHzまでのダイナミック電流テストをサポート
+ 高分解能リードバック： 1mV/0.1mA

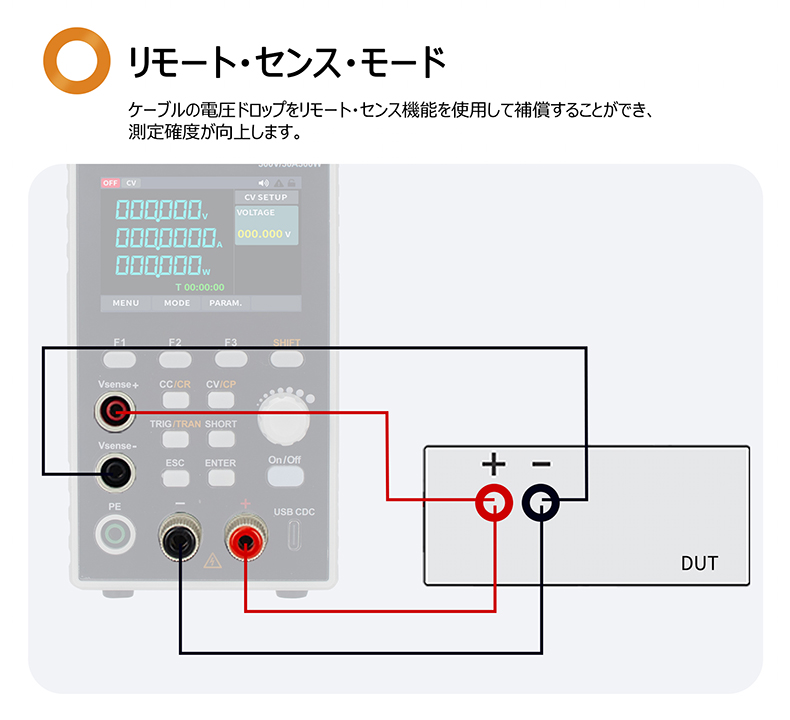

+ リモートセンス補償をサポート
+ 複数の保護機能：OVP/OCP/OPP/OTP
+ 通信インターフェース：USB, RS232, RS485を標準装備、SCPIコマンドをサポート

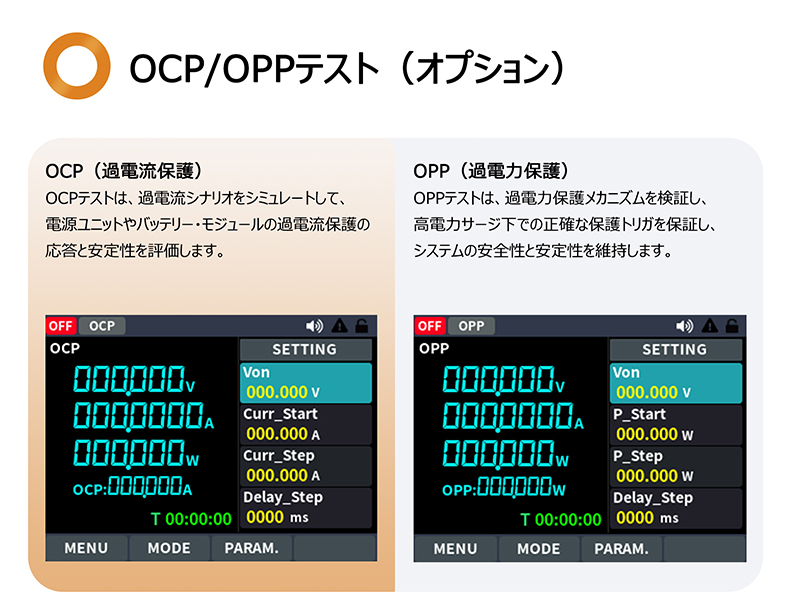

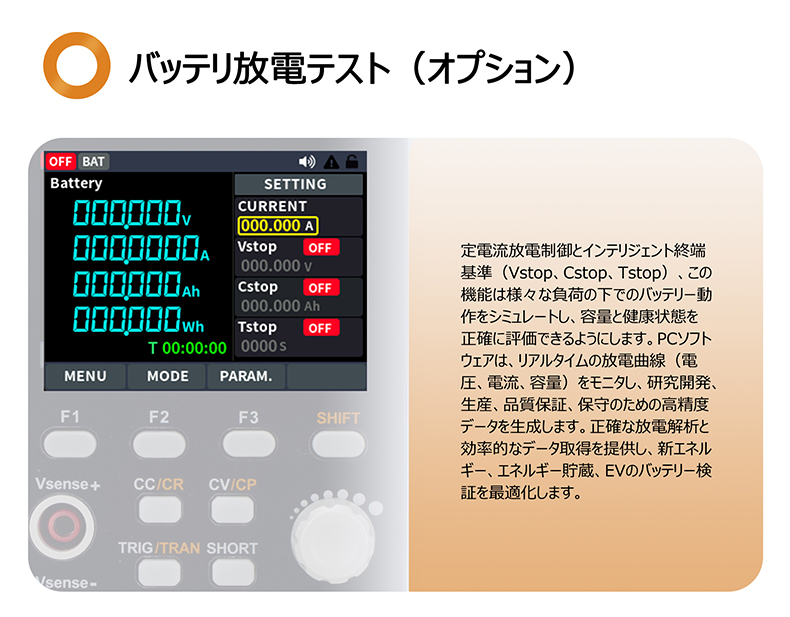

+ 標準機能：バッテリ放電テスト, OCPテスト, OPPテスト
The accessories subject to final delivery.
-
Fuse -

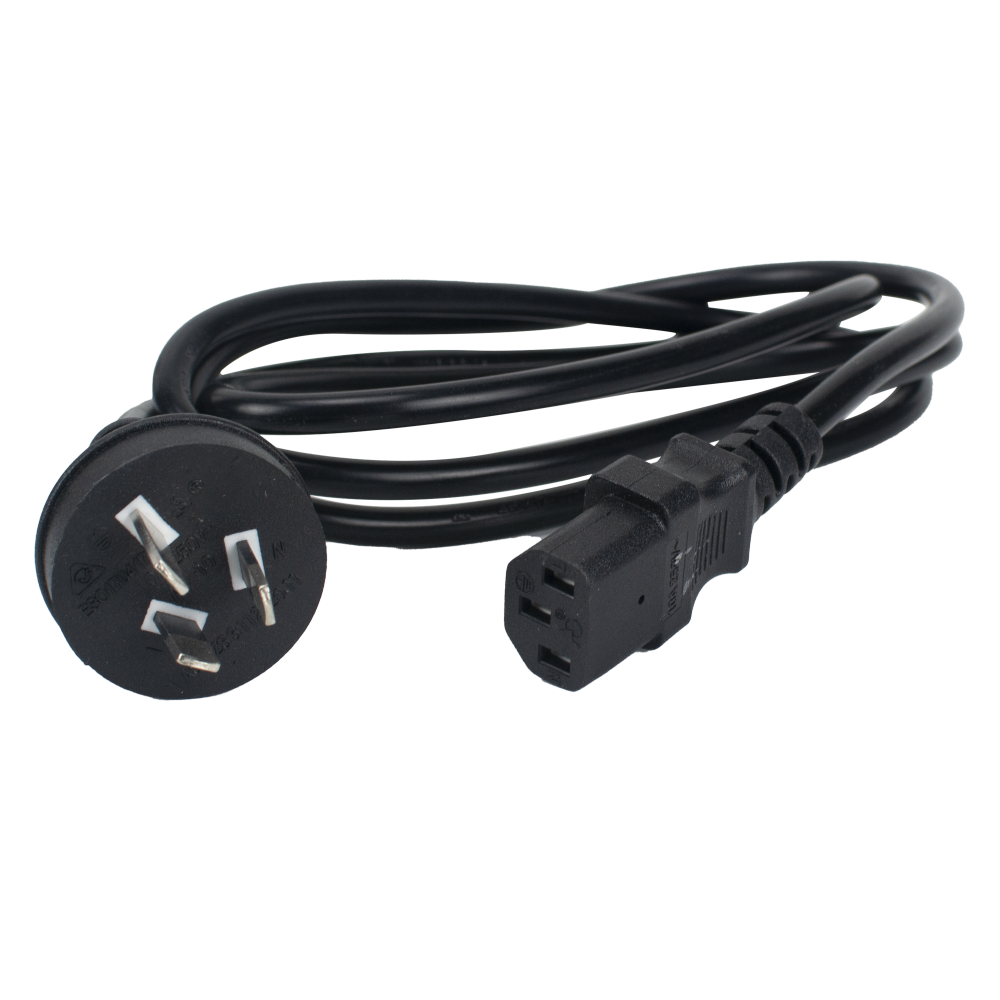

Power Cord -
User Manual -
RS232 Com Cable (optional) -

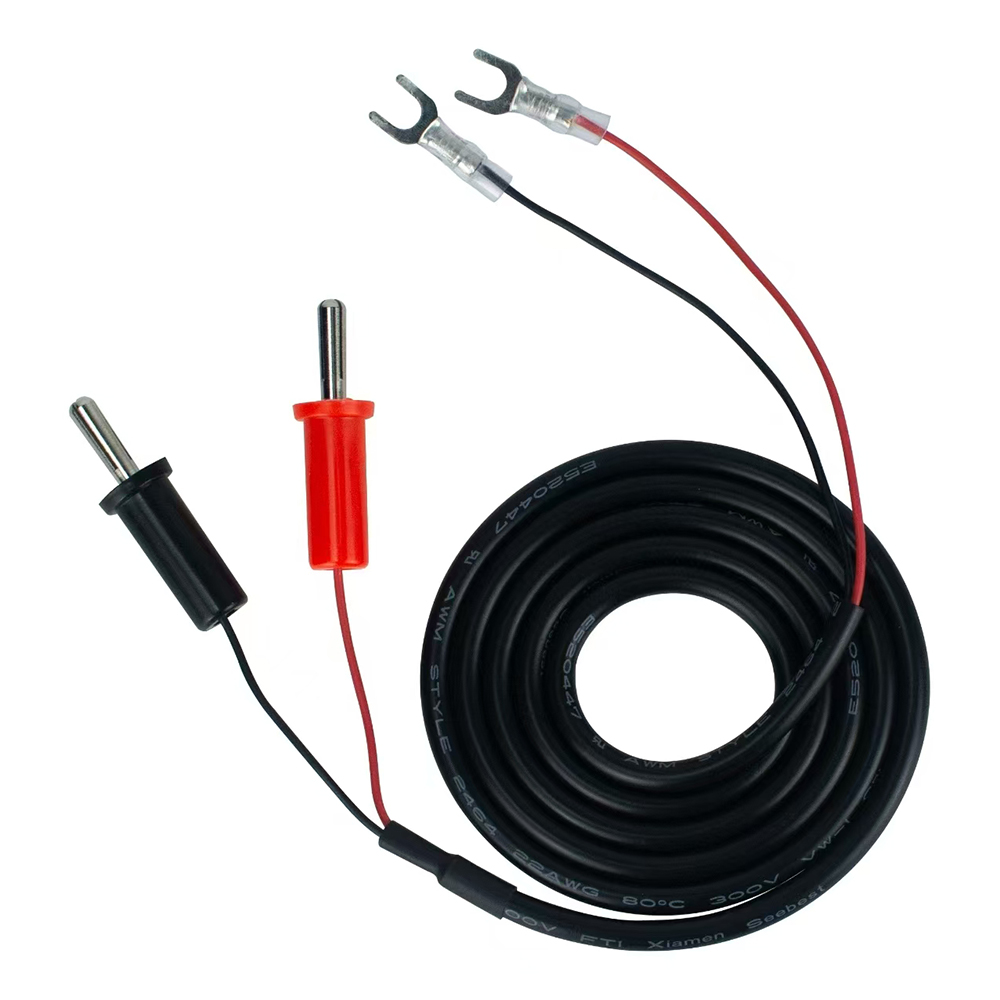

Remote Compensation (optional)
|
モデル |
OEL1515 |
OEL1520 |
OEL1530 |
OEL3015 |
OEL3020 |
OEL3030 |
OEL6015 |
OEL6020 |
OEL6030 |
|
|
定格 |
電圧 |
0-150V |
0-300V |
0-600V |
||||||
|
電流 |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
|
|
最大電力 |
150W |
300W |
150W |
300W |
150W |
300W |
||||
|
最小動作電圧 |
0.8V@15A |
0.9V@20A |
1.1V@30A |
0.8V@15A |
0.9V@20A |
1.1V@30A |
0.8V@15A |
0.9V@20A |
1.1V@30A |
|
|
CVモード |
||||||||||
|
範囲 |
0-150V |
0-300V |
0-600V |
|||||||
|
分解能 |
1mV |
1mV |
1mV |
|||||||
|
Accuracy |
0.05%+0.05%FS |
0.05%+0.05%FS |
0.05%+0.05%FS |
|||||||
|
CCモード |
||||||||||
|
範囲 |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
|
|
分解能 |
1mA |
1mA |
1mA |
|||||||
|
確度 |
0.05%+0.05%IFS |
0.05%+0.05%IFS |
0.05%+0.05%IFS |
|||||||
|
CR モード |
||||||||||
|
範囲 |
0.05Ω - 7.5kΩ |
0.05Ω - 7.5kΩ |
0.05Ω - 7.5kΩ |
|||||||
|
確度 |
0.1%+0.01%R |
0.1%+0.01%R |
0.1%+0.01%R |
|||||||
|
CP モード |
||||||||||
|
範囲 |
150W |
300W |
150W |
300W |
150W |
300W |
||||
|
分解能 |
10mW |
10mW |
10mW |
|||||||
|
確度 |
0.1%+0.1%FS |
0.1%+0.1%FS |
0.1%+0.1%FS |
|||||||
|
ダイナミック・モード |
||||||||||
|
T1&T2 |
0.1ms-50s |
0.1ms-50s |
0.1ms-50s |
|||||||
|

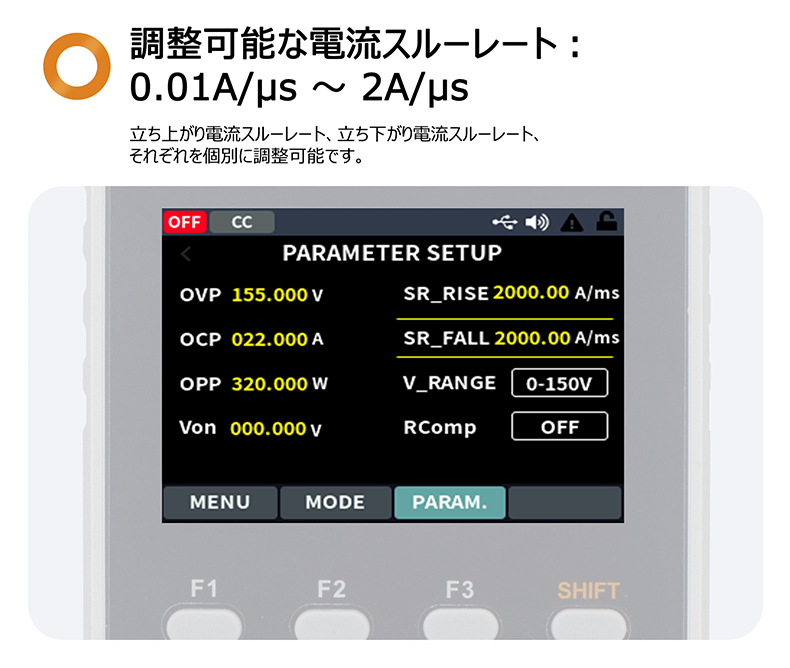

スルー・レート |
0.01A/ms-2000A/ms |
0.01A/ms-2000A/ms |
0.01A/ms-2000A/ms |
|||||||
|
最小立ち上がり時間 |
20μs |
20μs |
20μs |
|||||||
|
電圧リードバック |
||||||||||
|
レンジ |
0-15V / 0-150V |
0-30V / 0-300V |
0-60V / 0-600V |
|||||||
|
分解能 |
1mV |
1mV |
1mV |
|||||||
|
確度 |
0.05%+0.05%FS |
0.05%+0.05%FS |
0.05%+0.05%FS |
|||||||
|
電流リードバック |
||||||||||
|
レンジ |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
|
|
分解能 |
0.1mA |
0.1mA |
0.1mA |
|||||||
|
確度 |
0.05%+0.05%FS |
0.05%+0.05%FS |
0.05%+0.05%FS |
|||||||
|
電力リードバック |
||||||||||
|
レンジ |
150W |
300W |
150W |
300W |
150W |
300W |
||||
|
分解能 |
10mW |
10mW |
10mW |
|||||||
|
確度 |
0.1%+0.1%FS |
0.1%+0.1%FS |
0.1%+0.1%FS |
|||||||
|
保護 |
||||||||||
|
過電力保護 |
>OPP, 10ms delay protect |
|||||||||
|
過電圧保護 |
>OVP, 0.1ms delay protect |
|||||||||
|
過電流保護 |
>OCP, 0.1ms delay protect |
|||||||||
|
過熱保護 |
85℃ |
|||||||||
|
標準機能 |
バッテリ放電テスト，OCPテスト, OPPテスト |
|||||||||
|

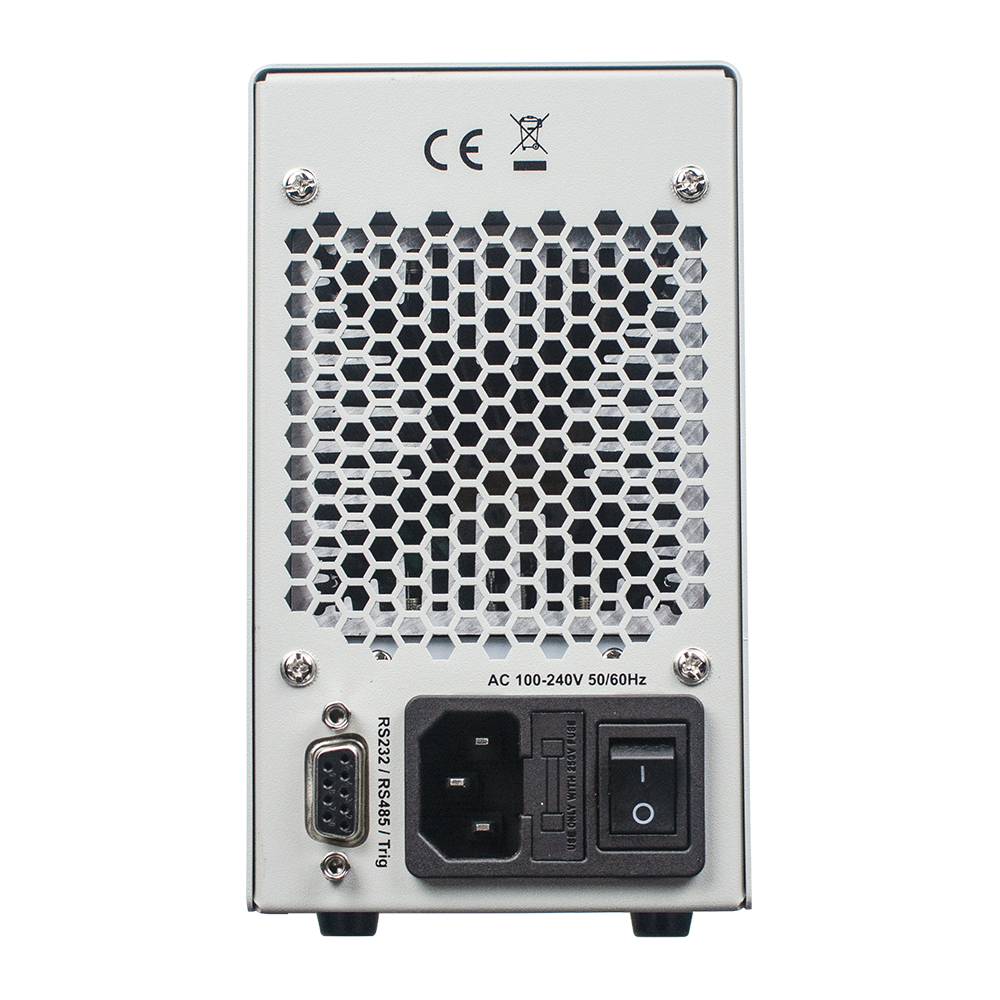

電源 |
100V - 240Vac; 50Hz/60Hz |
|||||||||
|
Iインターフェース |
RS232, RS485(optional), USB Type-C， SSCPIコマンドサポート |
|||||||||
|
冷却 |
ファンによる強制冷却 |
|||||||||
|
耐電圧 |
1.5KV / AC / 5mA |
|||||||||
|
寸法 ( W x H x D ) |
84mm*151mm*283mm |
|||||||||
|
重量 |
≈ 2.5kg |
|||||||||
