XDS3000シリーズ 2チャンネル デジタル・オシロスコープ
+ 周波数帯域： 60MHz, 100MHz, 200MHz, 300MHz
+ 2チャンネル
+ 最高サンプルレート： 2.5Gサンプル/秒（XDS3302）, 2Gサンプル/秒（XDS3202）, 1Gサンプル/秒（そのほかのモデル）
+ 最大垂直軸分解能： 14ビット（XDS3102AP,XDS3202A）, 12ビット（XDS3062A,XDS3102A）, 8ビット（そのほかのモデル）
+ レコード長： 40M
+ 波形更新レート： 最高75,000波形/秒
+ 低バック・グラウンド・ノイズ
+ 多様なトリガ・タイプ
+ マルチ・タッチ・スクリーン標準搭載
+ バス・デコード機能（オプション）
+ マルチメーター（オプション）
+ 25MHz信号発生器（オプション）
+ バッテリー（オプション）
+ 8インチLCD, 800 x 600ピクセル
+ SCPIコマンドをサポート+ インターフェース： USBホスト、USBデバイス、LAN、AUX、VGA（オプション）

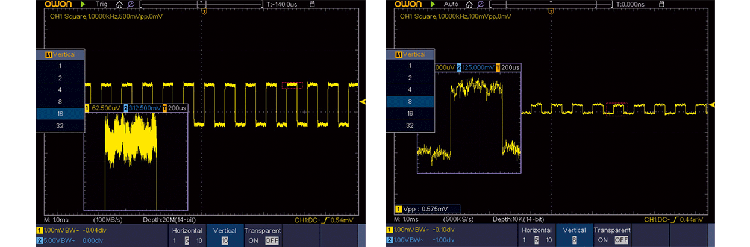

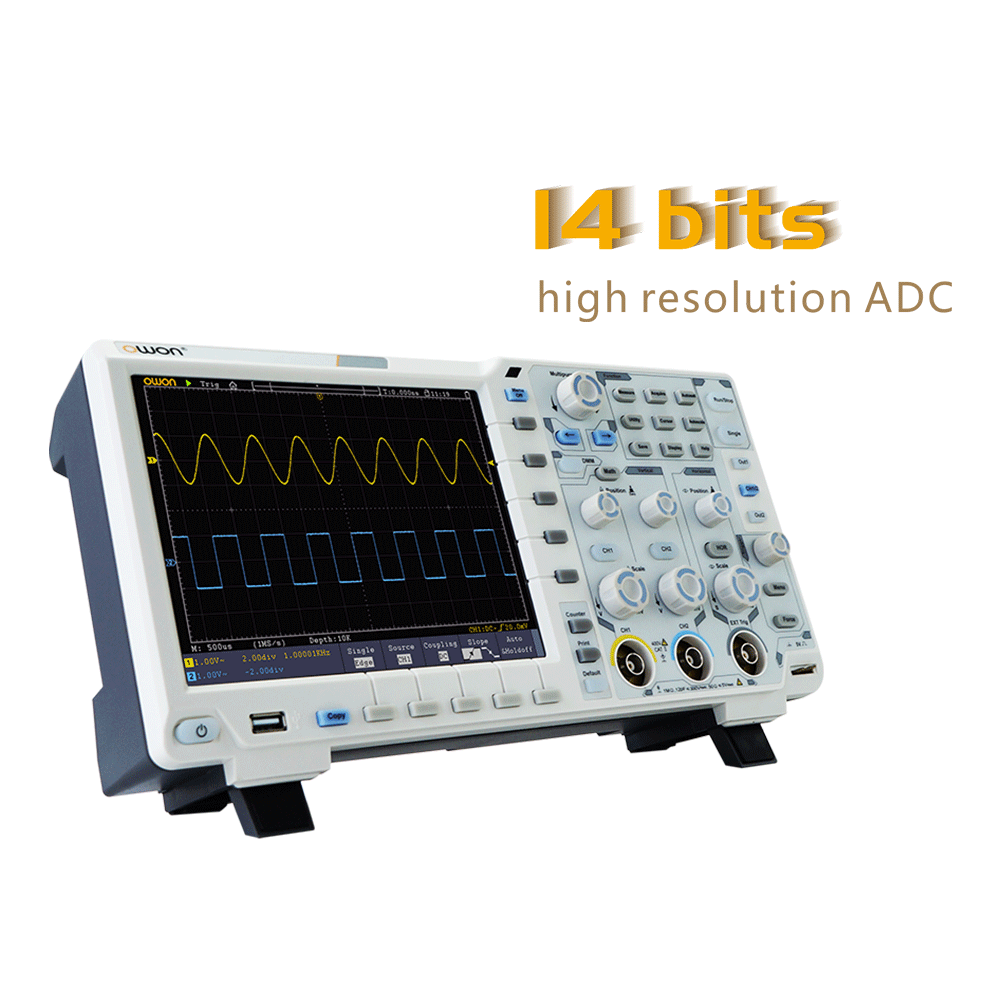

1. 12/14ビットの垂直軸分解能とズーム機能
XDS3000シリーズの垂直軸分解能は最大12ビットまたは14ビットで、分解能は他の8ビットのオシロスコープに対して16倍または64倍です。これにより、測定結果がより明確になります。OWON独自のズーム機能を装備しており、信号を31.25μV/ divまでズームして観測できます。

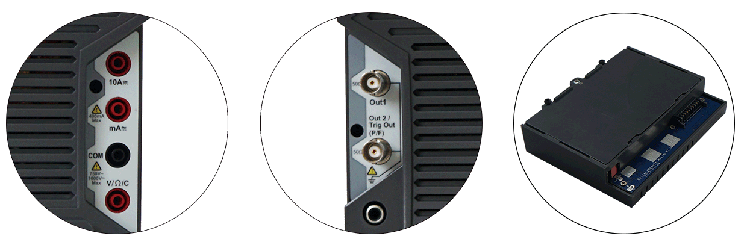

2. 多機能モバイル・テスター
オシロスコープ + 信号発生器 + マルチメータ + データロガー + 周波数カウンタ + プロトコル解析。フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポートします。
3. 最高75,000フレーム/秒の波形更新レート、輝度階調表示、カラー・グレード表示。

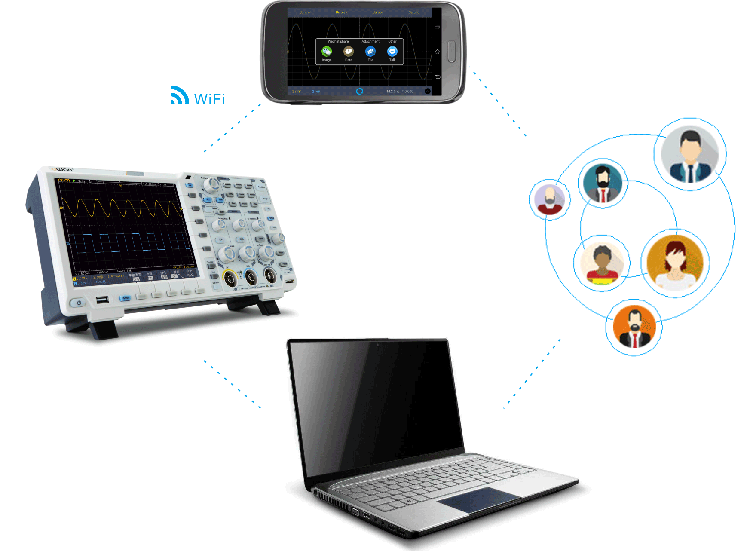

4. WiFi機能

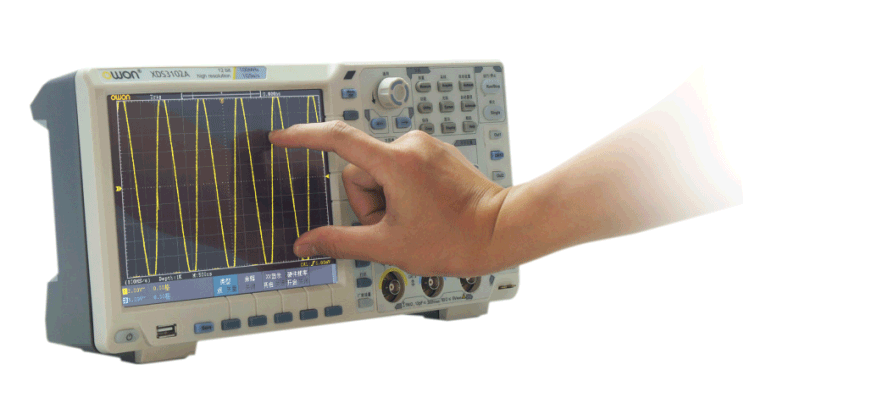

5. 操作しやすいマルチタッチ・スクリーン
XDS3000 WiFi & Xlab #2
-
XDS3000 WiFi & Xlab #1
-
XDS3000 multi-module introduction
-
XDS3000 DSO 12 bits #2
-
XDS3000 Decoding & Waveform Clone
-
XDS3000 Refresh Rate
-
XDS3000 DSO 12 bits #1
-
XDS3000 DSO touch screen guide
-
XDS3000 DSO unpack review
-
XDS3000 DSO introduction
|
モデル |
XDS3202E |
|||
|
周波数帯域 |
200MHz |
|||
|
最高サンプルレート |
1Gサンプル/秒 |
|||
|
垂直軸分解能 |
8ビット |
|||
|
レコード長 |
40M |
|||
|
水平軸スケール |
1ns/div - 1000 s/div, ステップ 1 - 2 - 5 |
|||
|
チャンネル数 |
2 + 1 (Ext) |
|||
|
ディスプレイ |
8インチ カラーLCD, 800 x 600 ピクセル |
|||
|
トリガ・タイプ |
エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN (オプション) |
|||
|
バス・デコード（オプション） |
I2C, SPI, RS232, CAN |
|||
|

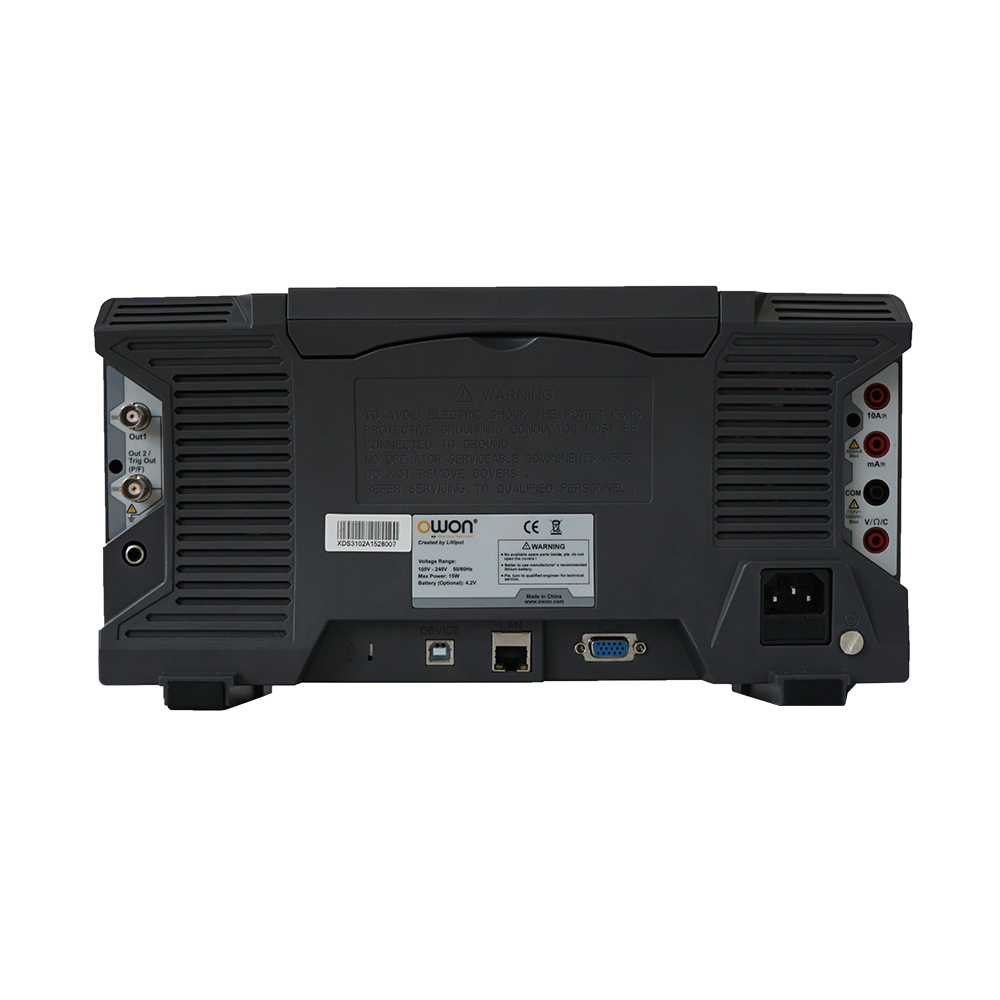

インターフェース |
USB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション) |
|||
|
電源 |
100V - 240V AC, 50/60Hz, CAT II |
|||
|
消費電力 |
＜15W |
|||
|
ヒューズ |
2A, T class, 250V |
|||
|

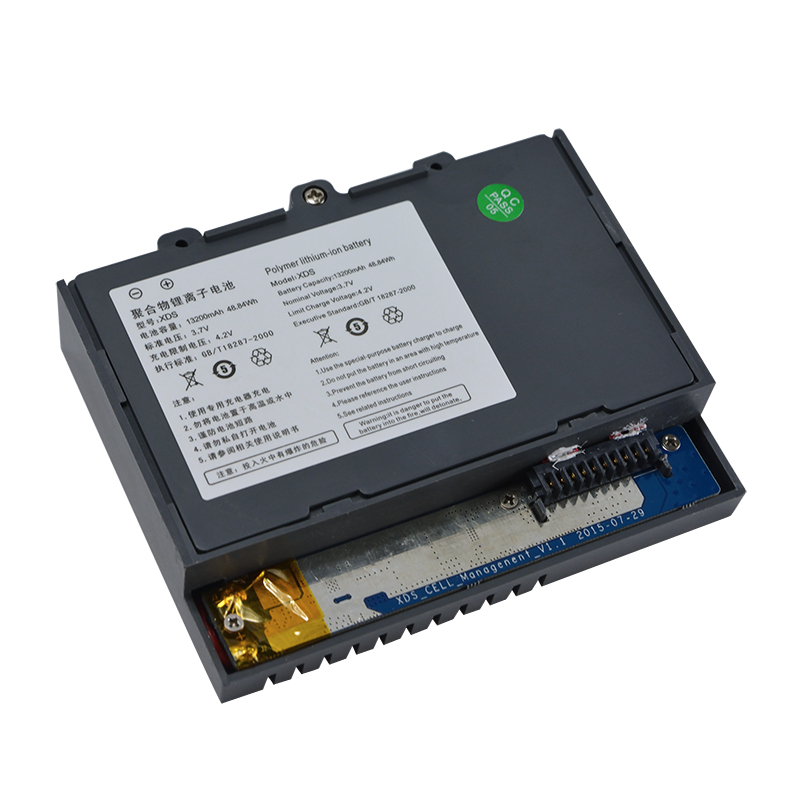

バッテリー(オプション) |
3.7V, 13200mAh |
|||
|
寸法 (W x H x D) |
340 x 177 x 90 mm |
|||
|
重量 |
約 2.60 kg |
|||
|
オプションモジュール / 機能 |
||||
|
VGA |
VGA+AV |
DMM |
デジタル・マルチメーター |
|
|
WIF |
WiFi |
AWG |
任意波形発生 |
|
- ▶ PC software for OWON XDS3000 Series&XDS2000 Series Digital Oscilloscope
- ▶ Quick guide for XDS3000 2 channels series n-in-1 DSO
- ▶ User manual for XDS3000 Series n-in-1 DSO
- ▶ SCPI Protocol for XDS3000 series 2channels DSO
- ▶ USB driver for all series OWON DSO and AWG
- ▶ app for OWON XDS Series n-in-1 DSO
- ▶ LabVIEW development case for XDS Series DSO
The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
USB Cable -
Probe -
Probe Adjust -
Capacitance Ext Module (optional) -
Multimeter Lead (optional) -

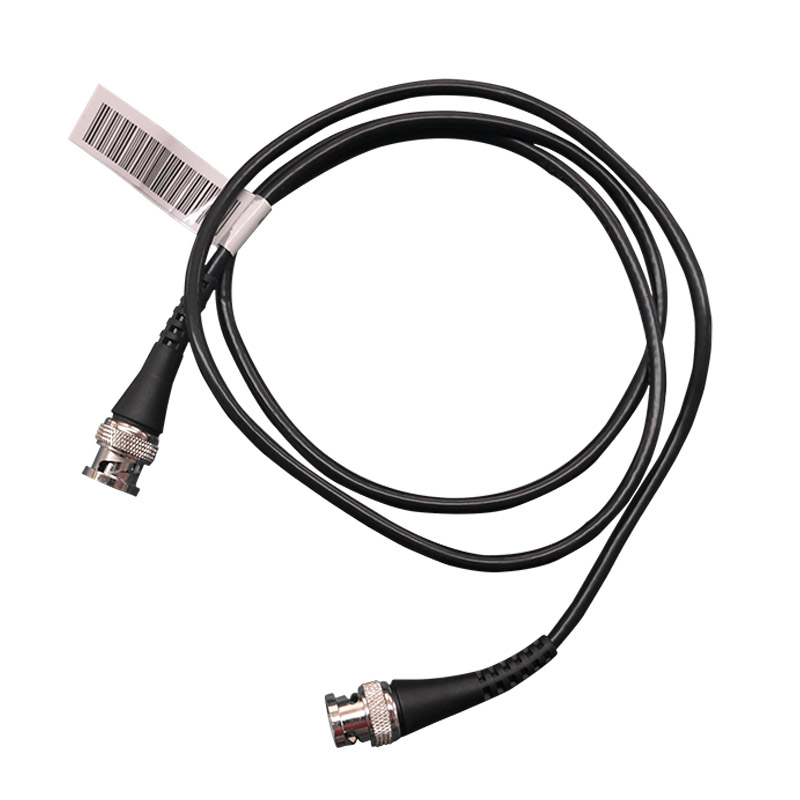

Q9 (optoinal) -

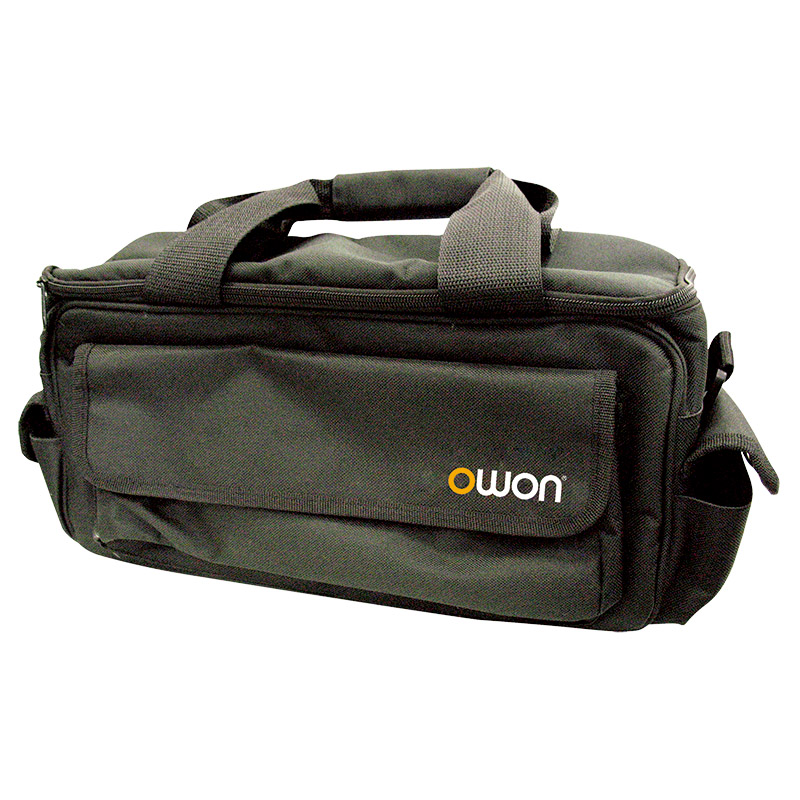

Soft Bag (optional) -
Battery (optional)
