HDS-I 絶縁2チャネル デジタル・オシロスコープ
+ 2 in 1 （オシロスコープ + マルチメーター）
+ 周波数帯域：20MHz
+ 2チャンネル
+ サンプルレート ： 最高100Mサンプル/秒
+ レコード長： 6k
+ チャネル間絶縁
+ オート・スケール機能
+ FFT
+ 20種の自動測定機能
+ USBデータ伝送
+ 充電式リチウムイオン・バッテリー
+ 3.7インチLCD 640x480ピクセル
アクセサリー
The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
USB Cable -
Probe -
Probe Adjust -
Multimeter Lead -
Adapter -
Capacitance Ext Module -
Soft Bag (optional) -
5V, 1KHz Output -
Metal Case
サポート
製品詳細

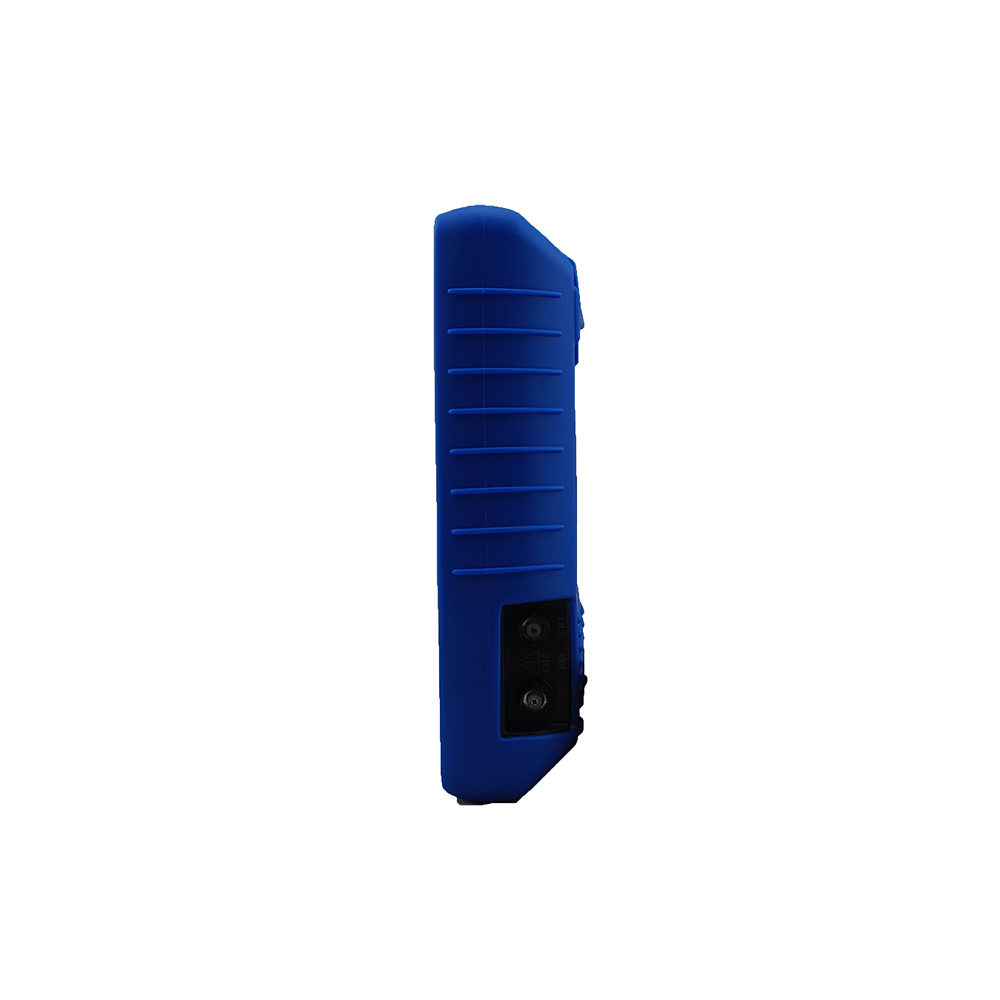

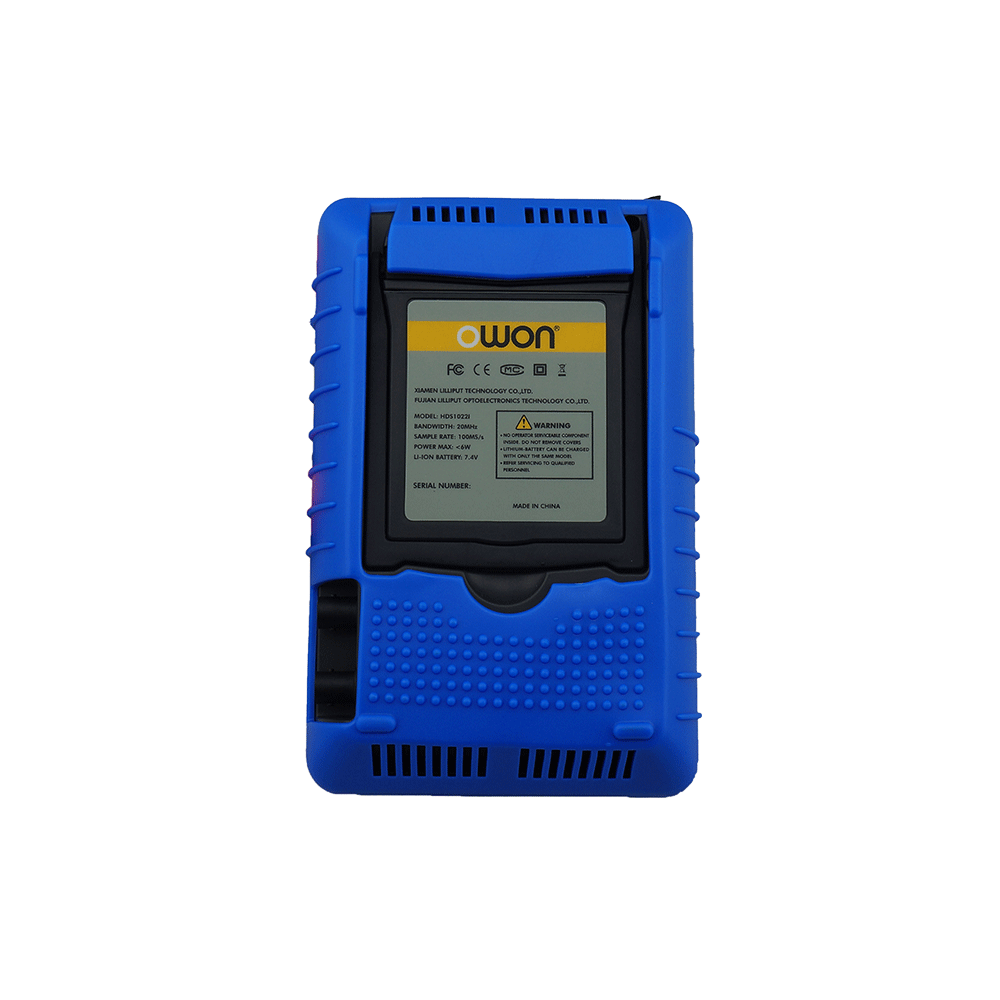

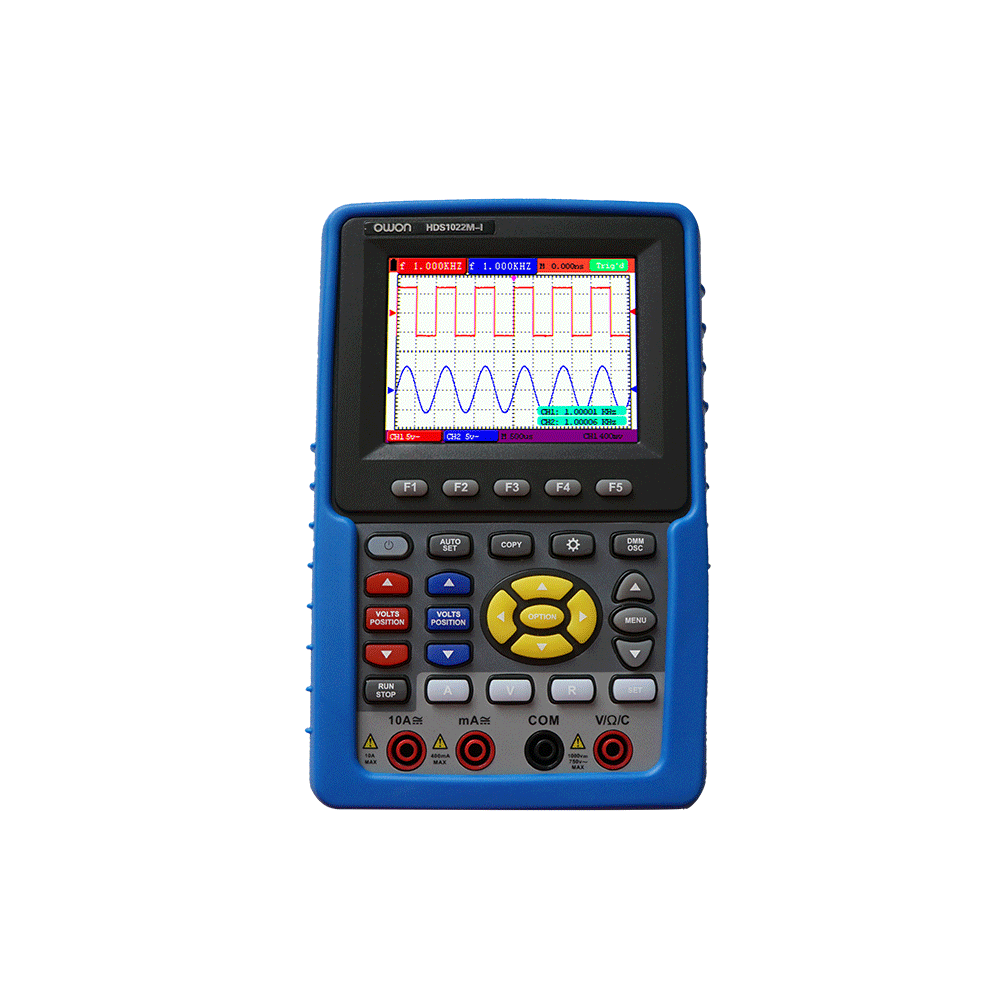

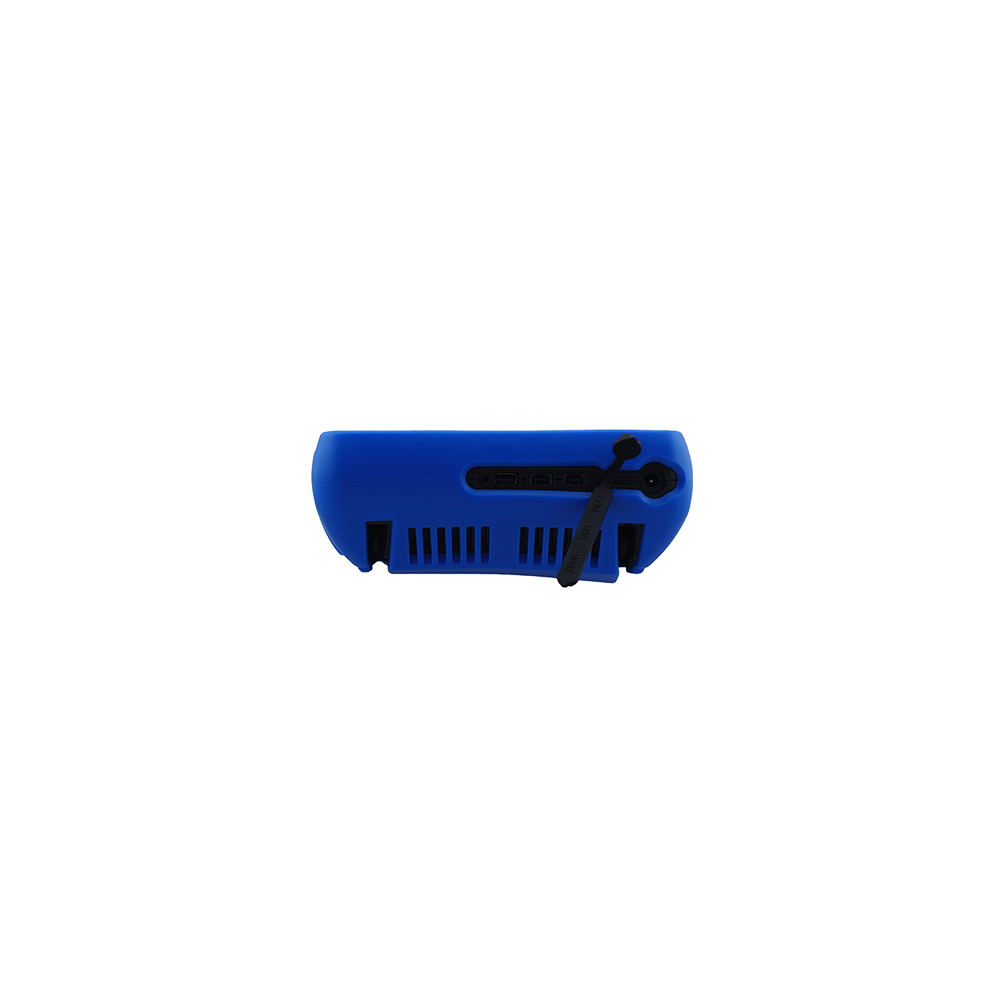

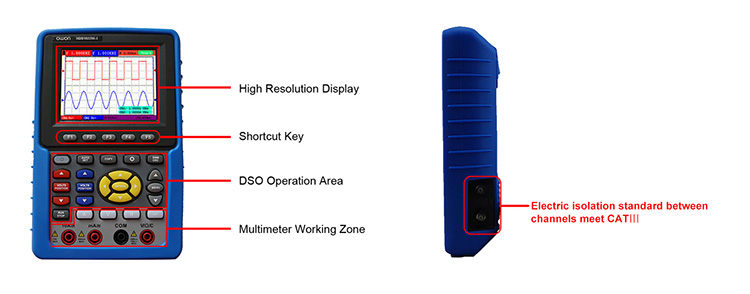

正面図と側面図
1. 2-in-1ステーション
オシロスコープ + 3 1/2桁マルチメータ+ FFTアナライザ

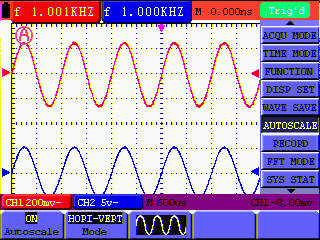

2. オートスケール機能
オート・スケール状態では、オシロスコープは、入力信号のタイプ、振幅および周波数に応じて、特定のトリガ・モード、垂直軸スケールおよび水平軸スケールに自動で設定します。
ビデオ
仕様
| モデル | HDS1022M-I | |
|---|---|---|
| 周波数帯域 | 20MHz | |
| サンプルレート | 100Mサンプル/秒 | |
| レコード長 | 6k | |
| チャンネル数 | 絶縁 2チャンネル （グラウンド絶縁 1000 : 1） | |
| ディスプレイ | 3.7インチ カラーLCD, 640 x 480 ピクセル | |
| 水平軸スケール | 5ns/div - 100s/div, ステップ 1 - 2 - 5 | |
| 垂直軸スケール | 5mV/div - 5V/div (入力 ) | |
| 垂直軸分解能 | 8 ビット | |
| トリガモード | オート, ノーマル, シングル | |
| 波形演算 | ＋, －, *, / , FFT, invert | |
| インターフェース | USB ホスト, USB デバイス | |
| バッテリー | 内蔵リチウム・イオン・バッテリー, 7.4V / 3500mAh | |
| 寸法(W / H / D) | 113 x 180 x 40 mm | |
| 重量 | 約645g | |
| マルチメーター仕様 | |||
|---|---|---|---|
| フルスケール | 3 1/2桁(最大4000 カウント) | ダイオード・テスト | 0V - 1.5V |
| 入力インピーダンス | 10 MΩ | 導通テスト | 50Ω未満でビープ |
| 電圧 | VDC : 400mV, 4V, 400V, 1000V : ±(1% ± 1 digit); 最大入力 : DC 1000V VAC : 4V, 40V, 400V : ±(1% ± 3 digits), 周波数: 40Hz - 400Hz; 最大入力 : AC 750Vrms |
||
| 電流 | DCA: 40mA, 400mA: ±(1.5% ±1 桁), 10A: ±(3% ± 3 桁) ACA: 40mA: ±(1.5% ± 3 桁); 400mA: ±(2 ± 1 桁); 10A: ±(3% ± 3 桁) |
||
| インピーダンス | 400Ω: ±(1% ± 3 桁); 4KΩ / 40KΩ / 400 KΩ / 4MΩ: ±(1% ± 1 桁); 40MΩ: ±(1.50% ± 3 桁) | ||
| キャパシタンス | 51.2nF - 100uF : ±(3% ± 3 桁) | ||
