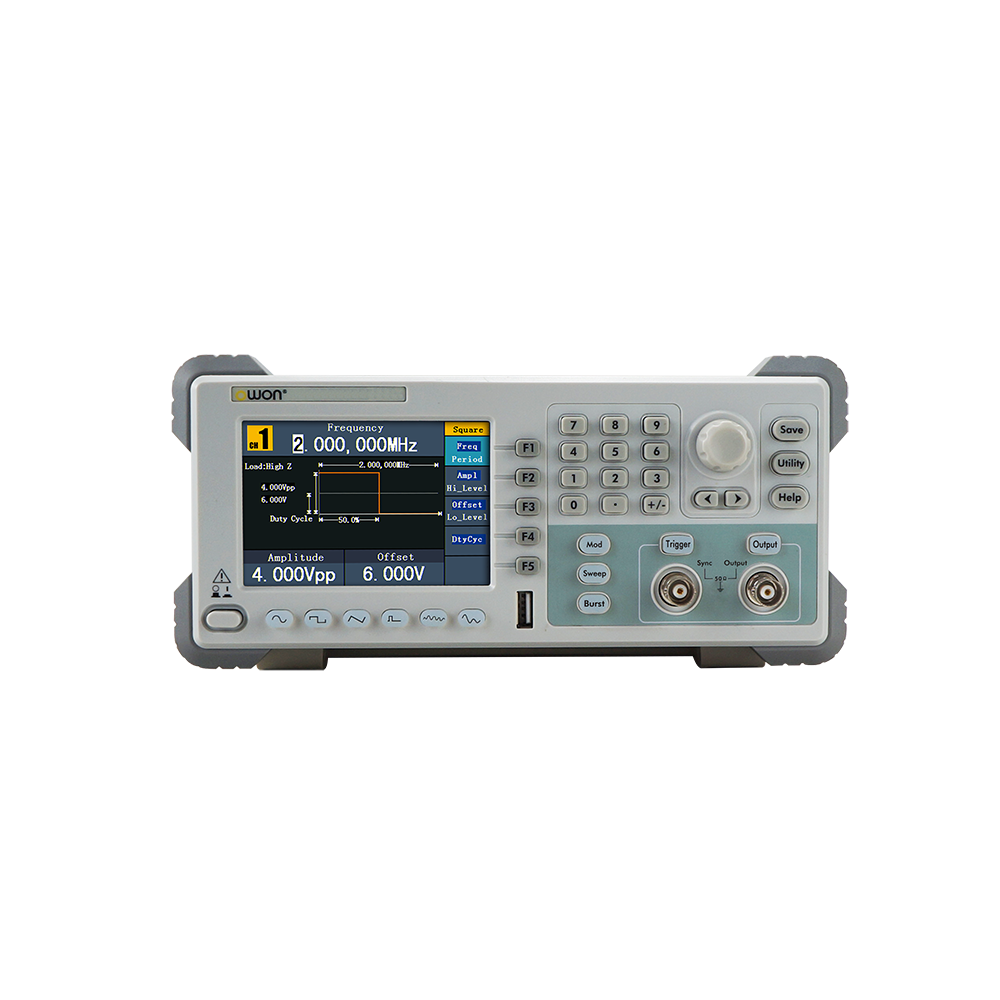

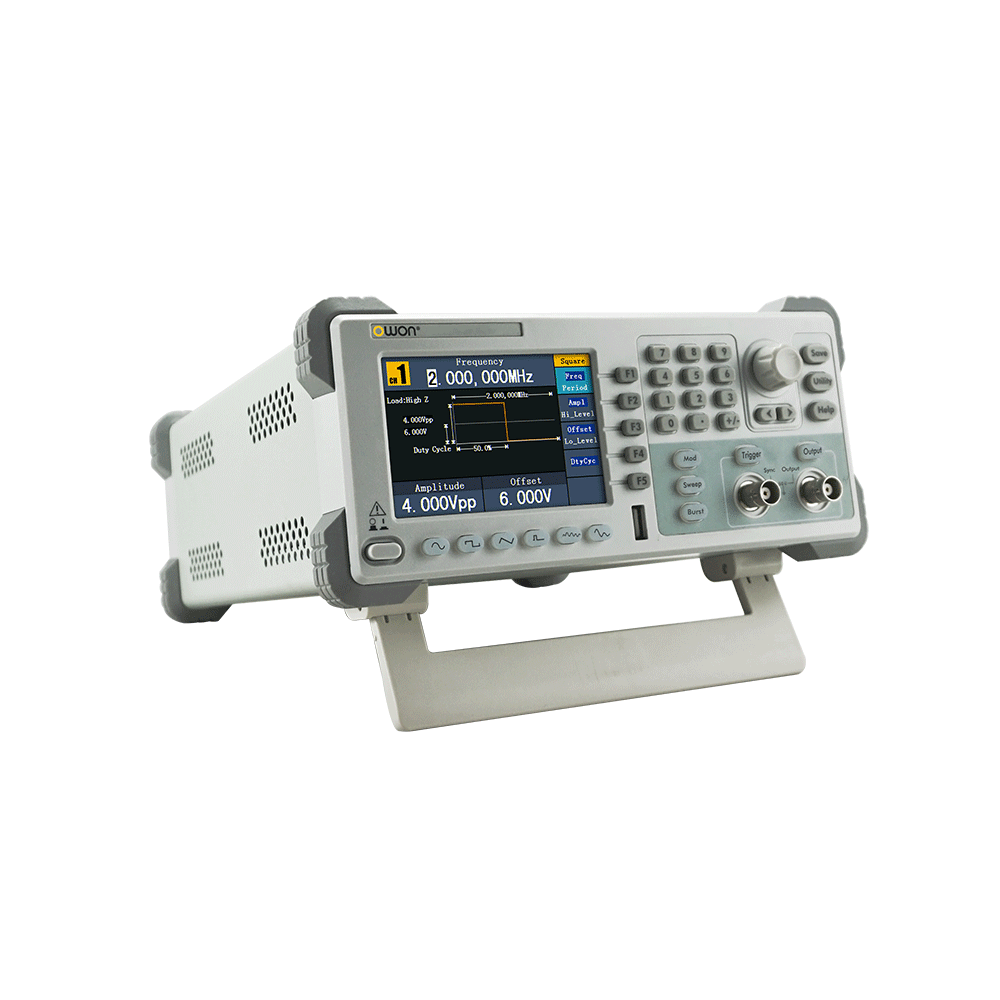

AGシリーズ 1チャンネル 任意波形ファンクション・ジェネレータ
+ 最高周波数：5MHz, 10MHz
+ 1チャンネル
+ サンプルレート： 125Mサンプル/秒
+ 周波数分解能： 1μHz
+ 分解能： 14ビット
+ 任意波形長： 8k
+ 5種の基本波形と45種のビルトイン波形
+ 変調機能： AM、FM、PM、FSK（Fモデル）
+ スイープ機能（Fモデル）
+ バースト機能（Fモデル）
+ インターフェース： USBデバイス
+ SCPIコマンドをサポート
+ 4インチLCD, 480x320ピクセル
+ SDSシリーズ・オシロスコープとのスムーズな連携が可能
アクセサリー
The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
USB Cable -
Q9
サポート
- ▶ AG051(F)_AG1011(F) シリーズ シングルチャンネル 任意波形発生器_ユーザーマニュアル
- ▶ User manual for AG-S series arbitrary waveform generator
- ▶ Quick guide for AG-S series {5 / 10MHz} arbitrary waveform generator
- ▶ User manual for AG-S series {5 / 10MHz} arbitrary waveform generator
- ▶ USB driver for all series OWON DSO and AWG
- ▶ SCPI protocol for AG Series AWG
- ▶ PC software for AG Series arbitrary waveform generator
- ▶ AWG's USB Driver installation guide
製品詳細

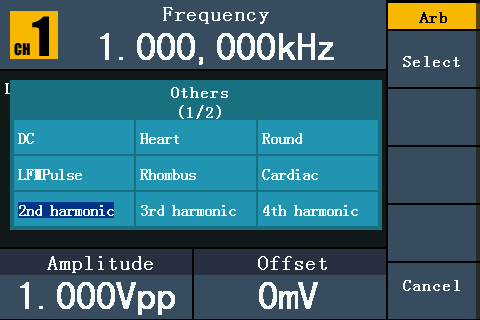

1. 45種類のビルトイン波形
数学や工学などの分野の45種の波形を内蔵し、出力可能です。
2. 変調機能（Fモデル）
変調機能にはAM、FM、PM、FSKが含まれます。 変調ソースは外部から入力することもできます。
ビデオ
仕様
| モデル | AG051 | AG051F | AG1011 | AG1011F | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| チャンネル数 | 1 | |||||||||||
| 最高周波数 | 5MHz | 10MHz | ||||||||||
| サンプルレート | 125Mサンプル/秒 | |||||||||||
| 分解能 | 14ビット | |||||||||||
| 波形 | ||||||||||||
| 標準波形 | 正弦波, 矩形波, パルス, ランプ波, ノイズ | |||||||||||
| 任意波形 | 指数立ち上がり、指数的立ち下がり、Sin(x)/x、ステップ波など、合計45のビルトイン波形、 ユーザー定義の任意波形 |
|||||||||||
| 周波数(分解能1μHz) | ||||||||||||
| 正弦波 | 1μHz - 5MHz | 1μHz - 10MHz | ||||||||||
| 矩形波 | 1μHz - 5MHz | |||||||||||
| パルス | 1μHz - 5MHz | |||||||||||
| ランプ波 | 1μHz - 1MHz | |||||||||||
| ノイズ | 5MHz (-3dB) (typical) | |||||||||||
| 任意波形 | 1μHz - 5MHz | |||||||||||
| 振幅 | ||||||||||||
| 振幅 | 1mVpp - 12.5Vpp (50Ω), 1mVpp - 25Vpp (ハイインピーダンス) |
|||||||||||
| 分解能 | 1mVpp, または4 桁 | |||||||||||
| DC オフセットレンジ (AD+DC) | ±6.25V (50Ω), ±12.5V (ハイインピーダンス) | |||||||||||
| DC オフセットレンジ分解能 | 1mV, または4桁 | |||||||||||
| 負荷インピーダンス | 50Ω (typical) | |||||||||||
| 任意波形 | ||||||||||||
| 波形長 | 2ポイント ～ 8kポイント | |||||||||||
| サンプルレート | 125Mサンプル/秒 | |||||||||||
| 縦軸分解能 | 14 ビット | |||||||||||
| 不揮発メモリ | 64M bytes | |||||||||||
| 変調 | ||||||||||||
| 変調波形 | / | AM, FM, PM, FSK, Sweep, Burst | / | AM, FM, PM, FSK, Sweep, Burst | ||||||||
| 変調周波数 | / | 2mHz ～20.00KHz (FSK 2mHz - 100KHz) |
/ | 2mHz to 20.00KHz (FSK 2mHz - 100KHz) |
||||||||
| 入力/ 出力 | ||||||||||||
| ディスプレイ | 4インチ (480 x 320 ピクセル) LCD | |||||||||||

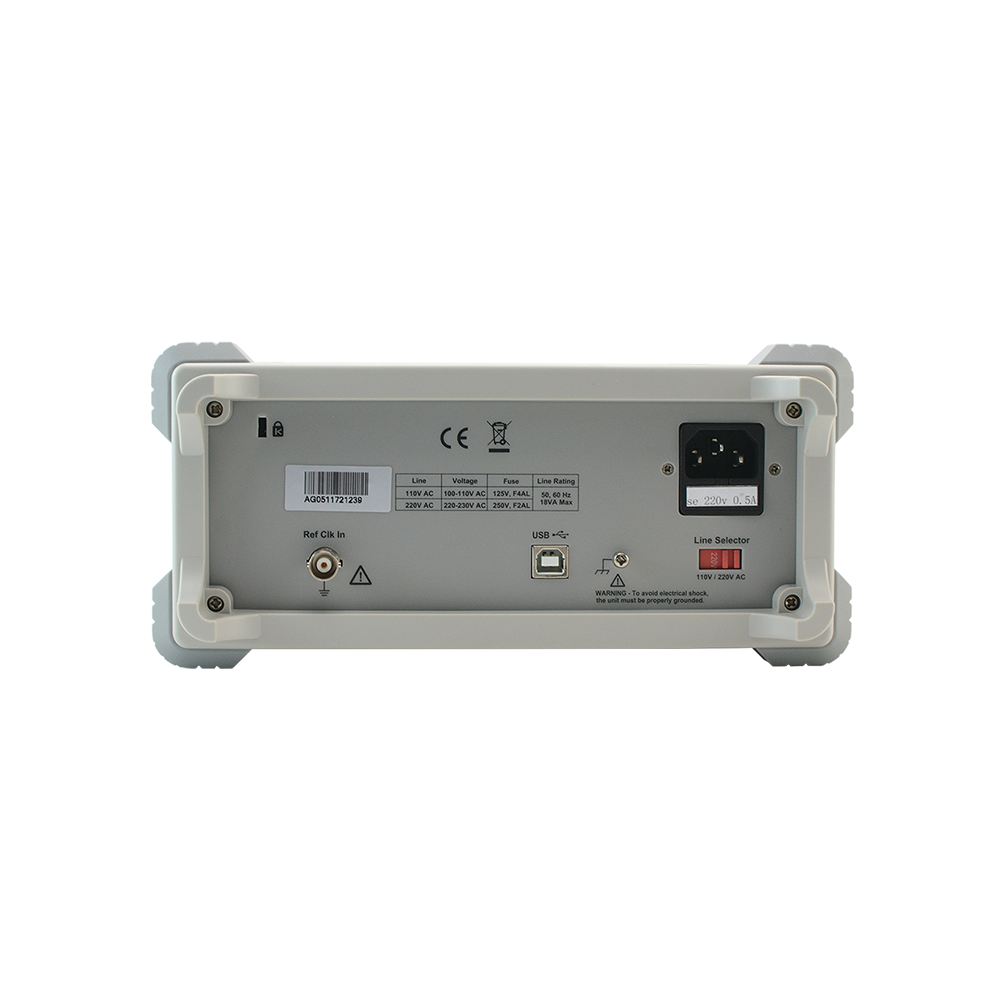

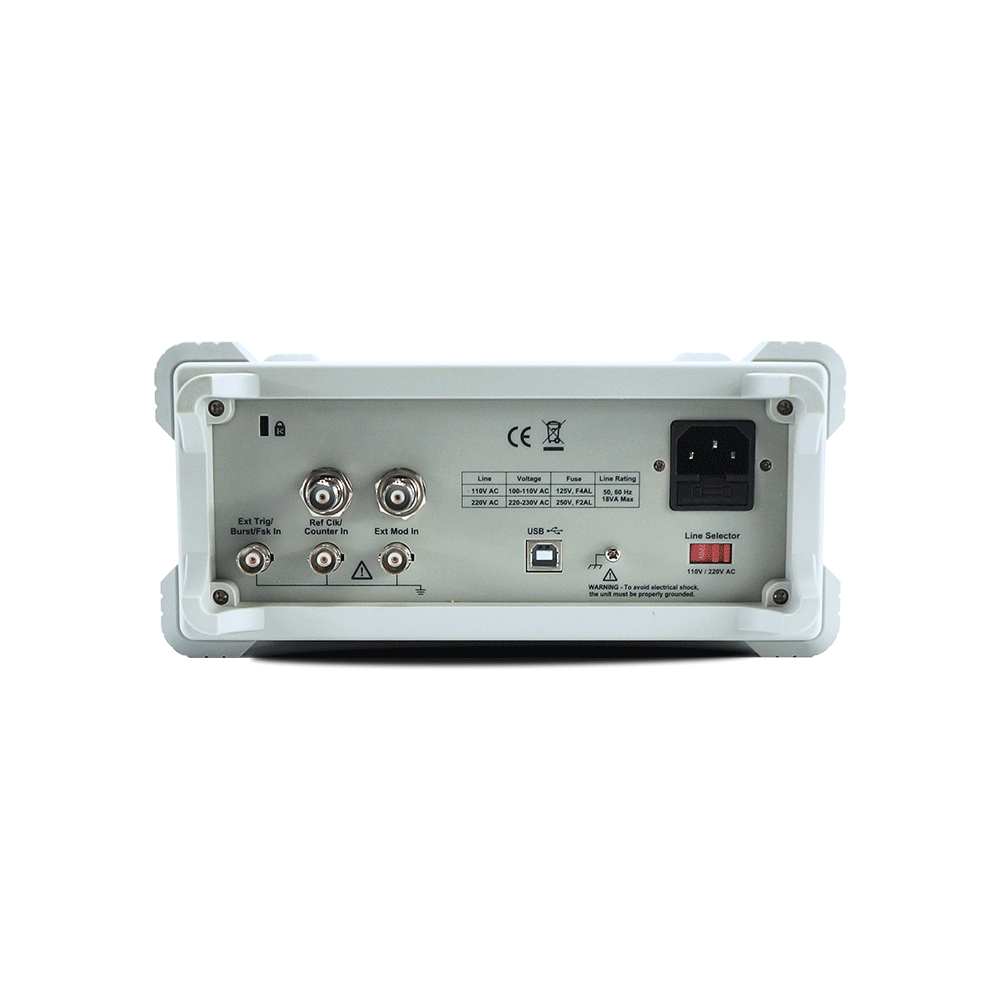

| 入出力タイプ | 外部基準クロック入力 | 外部変調入力、 外部トリガ入力、 および外部基準クロック入力 |
外部基準クロック入力 | 外部変調入力、 外部トリガ入力、 および外部基準クロック入力 |
||||||||
| インターフェース | USB デバイス | |||||||||||
| そのほか | ||||||||||||
| 寸法(W x H x D) | 235 x 110 x 295 (mm) | |||||||||||
| 重量 | 約3.0kg | |||||||||||
