SDS1000シリーズ ２チャンネル デジタル・オシロスコープ
+ 周波数帯域：20MHz, 50MHz, 100MHz, 200MHz
+ 2チャンネル
+ 最高サンプルレート：100Mサンプル/秒（SDS1022）, 500Mサンプル/秒（SDS1052）, 1Gサンプル/秒（SDS1102,SDS1202）
+ 薄型ボディ
+ 7インチ高解像度LCD
+ インターフェース： USBホスト、USBデバイス
+ SCPIコマンドをサポート
アクセサリー
The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
USB Cable -
Probe -
Probe Adjust
サポート
製品詳細

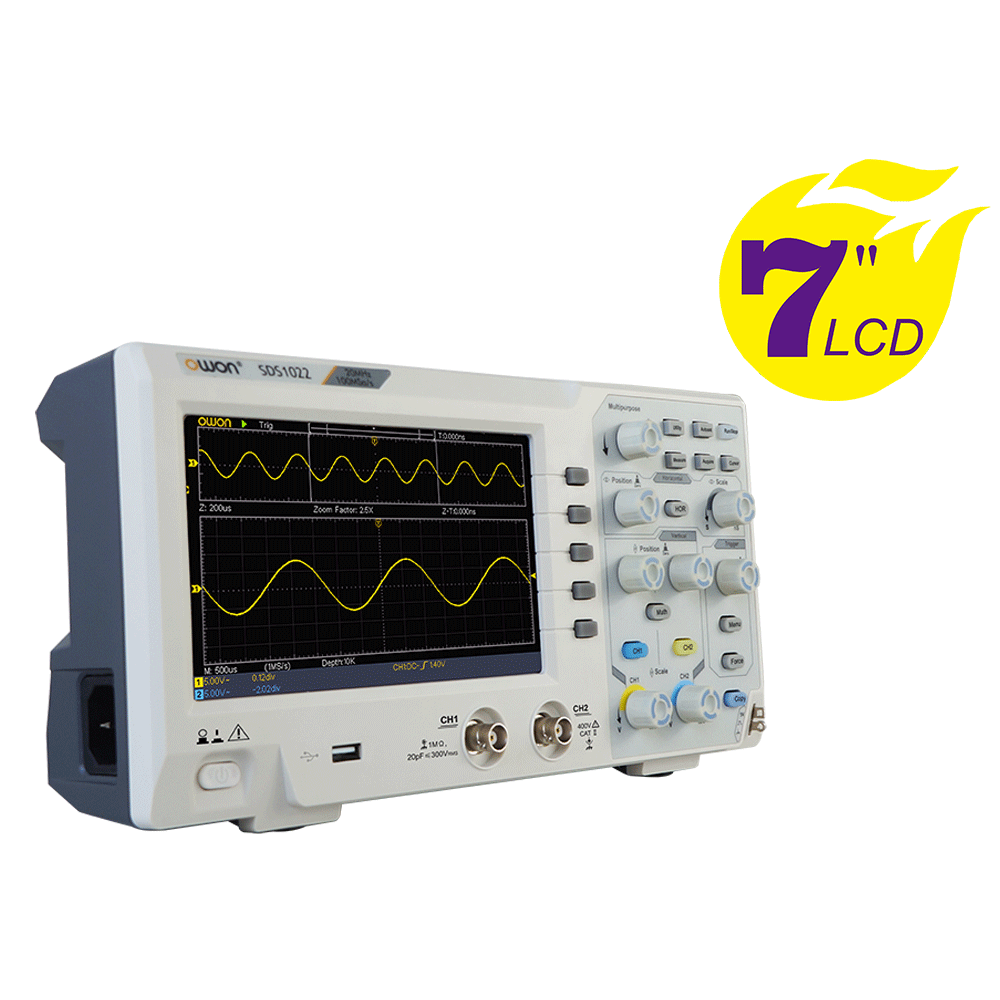

1. 大型ディスプレイ
7インチの高解像度LCDにより、波形を観測しやすくなります。

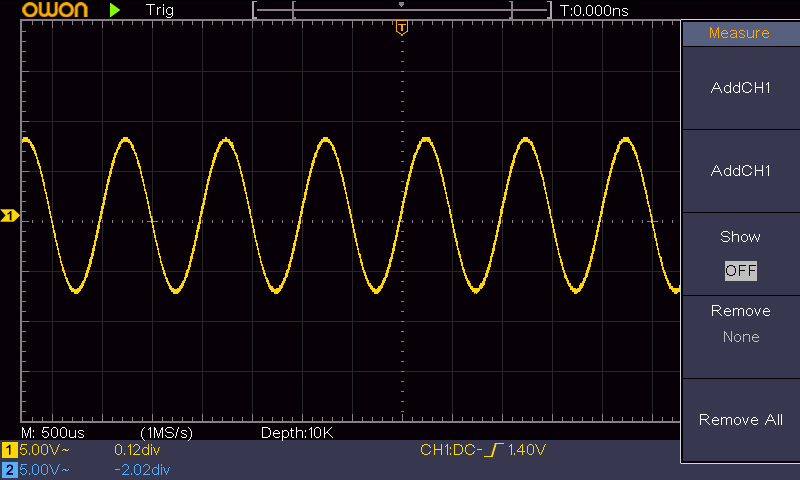

2. フレンドリーなメニュー画面
フレンドリーな操作メニューにより、簡単に操作することができます。

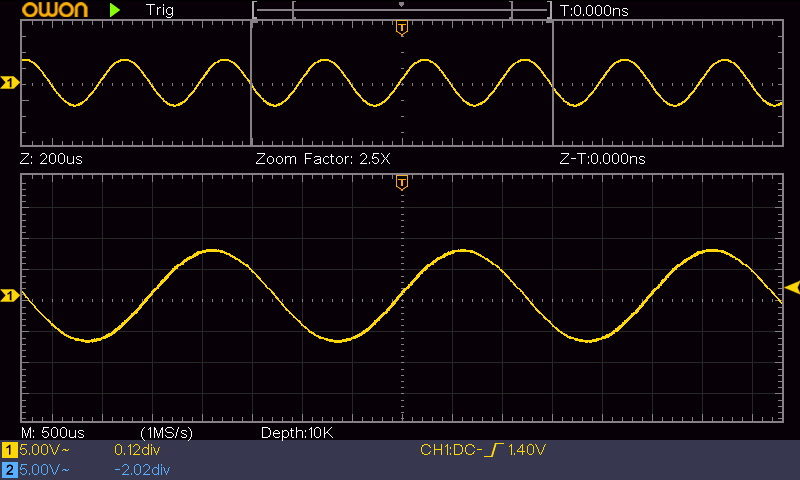

3. ズーム表示
波形をズームすることで、全波形から異常波形を見つけ出すことが容易になります。

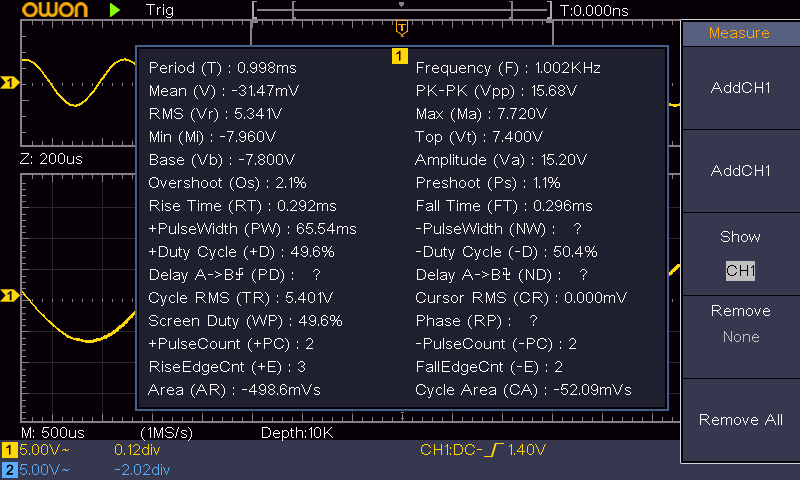

4. スナップショット
ワンクリックで、30の自動測定アイテムのすべての結果を得られます。

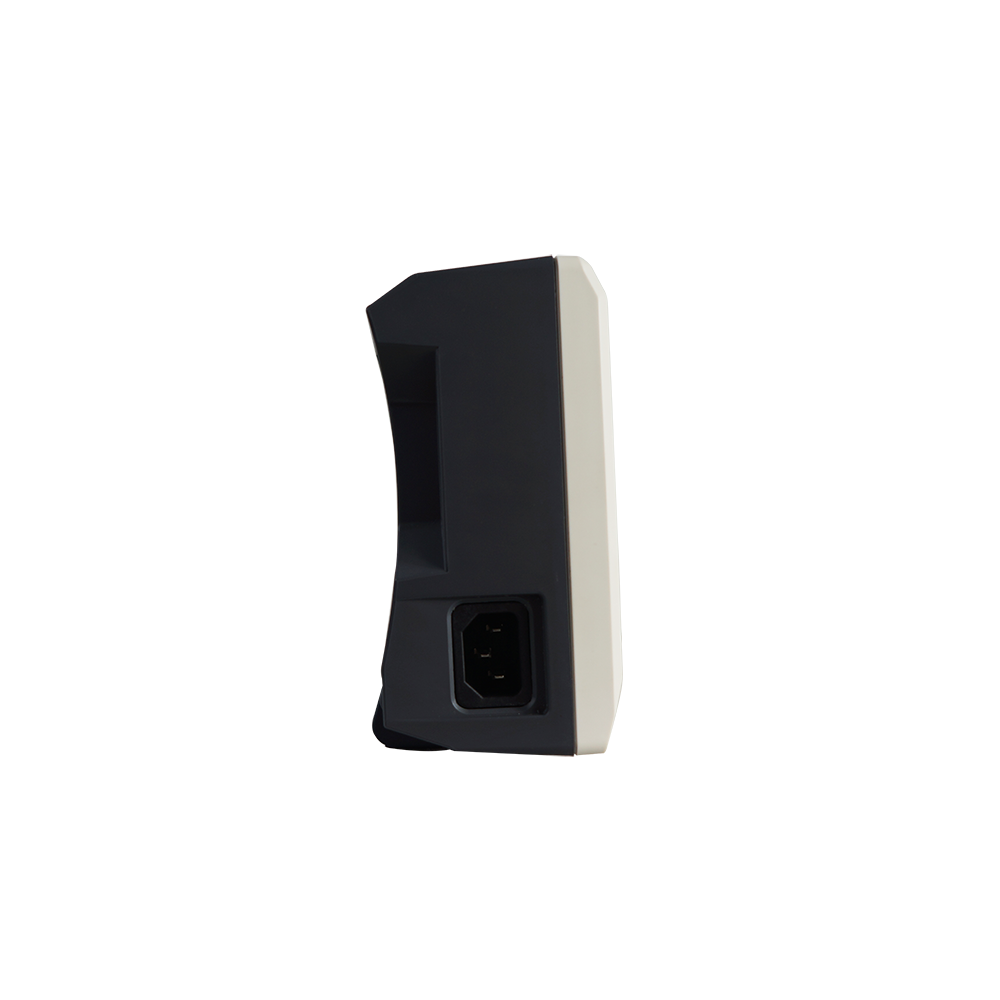

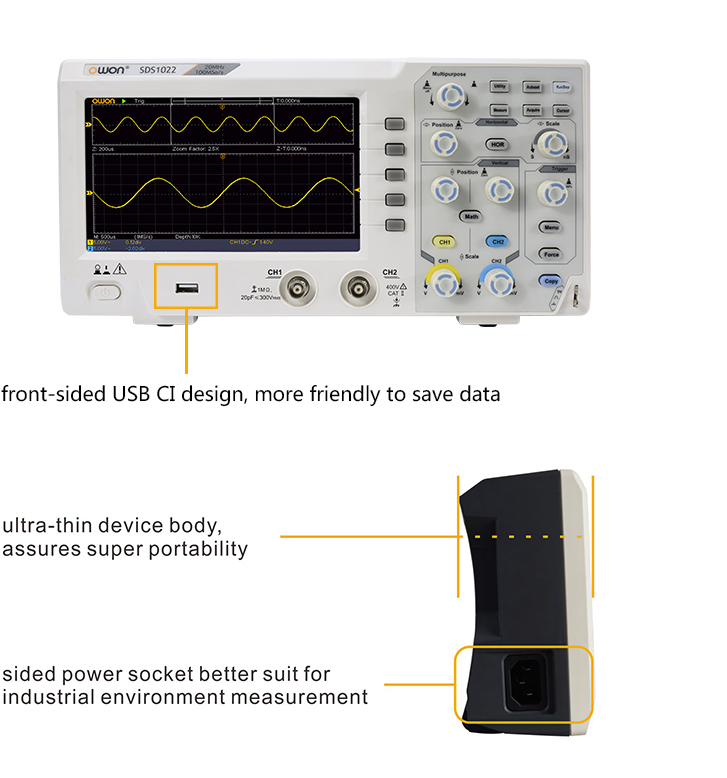

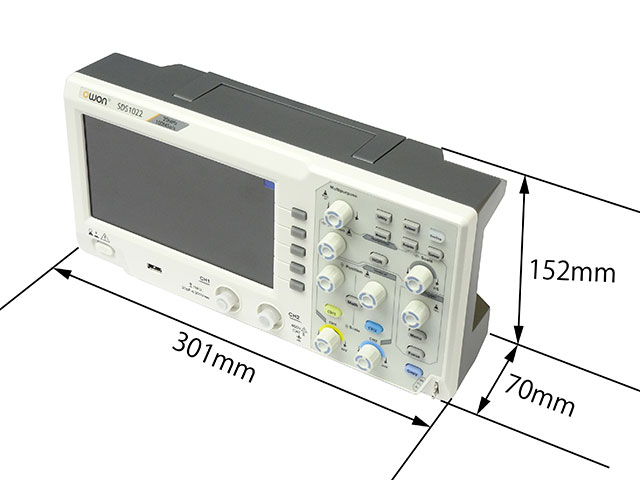

5. サイズとパッケージ
ビデオ
仕様
| モデル | SDS1022 | SDS1052 | ||
|---|---|---|---|---|
| 周波数帯域 | 20MHz | 50MHz | ||
| 最高サンプルレート | 100Mサンプル/秒 | 500Mサンプル/秒 | 1Gサンプル/秒 | |
| 水平軸スケール | 5ns/div - 1000s/div, ステップ 1 - 2 - 5 | 2ns/div - 1000s/div, ステップ 1 - 2 - 5 | ||
| チャンネル数 | 2 | |||
| ディスプレイ | 7インチ カラーLCD, 800 x 480 ピクセル | |||
| 入力カップリング | DC, AC, GND | |||
| 垂直軸分解能 | 8 ビット | |||
| 垂直軸スケール | 5mV/div - 5V/div | |||
| トリガ・タイプ | エッジ, ビデオ | |||
| トリガ・モード | オート, ノーマル, シングル | |||
| 波形演算 | ＋, －, x, ÷, invert, FFT | |||
| ヒューズ | 2A, T class, 250V | |||
| 寸法(W x H x D) | 301 x 152 x 70 mm | |||
| 重量 | 約 1.1 kg | |||
