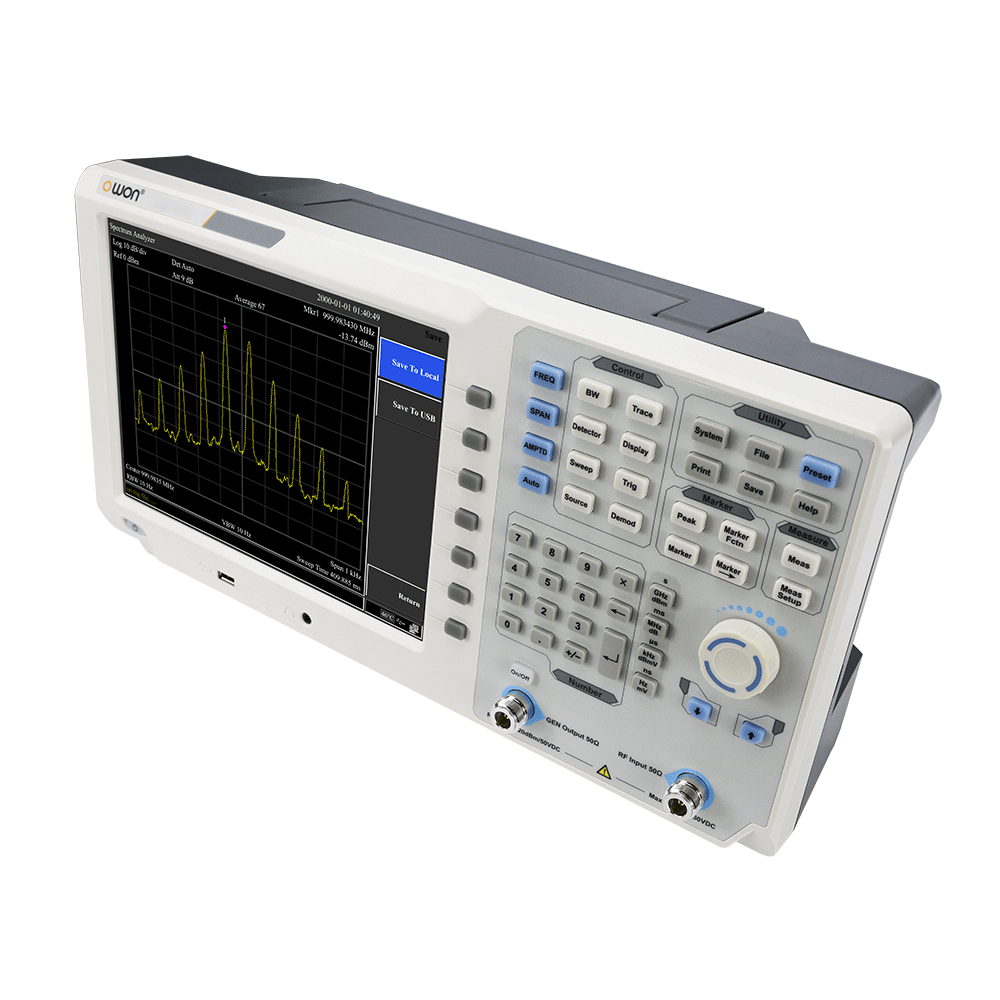

XSA1000Pシリーズ スペクトラム・アナライザ
+周波数範囲： 9kHz～7.5GHz
+表示平均ノイズレベル（DANL）： -163dBm
+位相ノイズ： -106dBc/Hz @1GHz,10kHzオフセット
+全振幅確度： <0.7dB
+分解能帯域幅（RBW）： 最小1Hz
+EMIプリコンプライアンス・テスト・キット

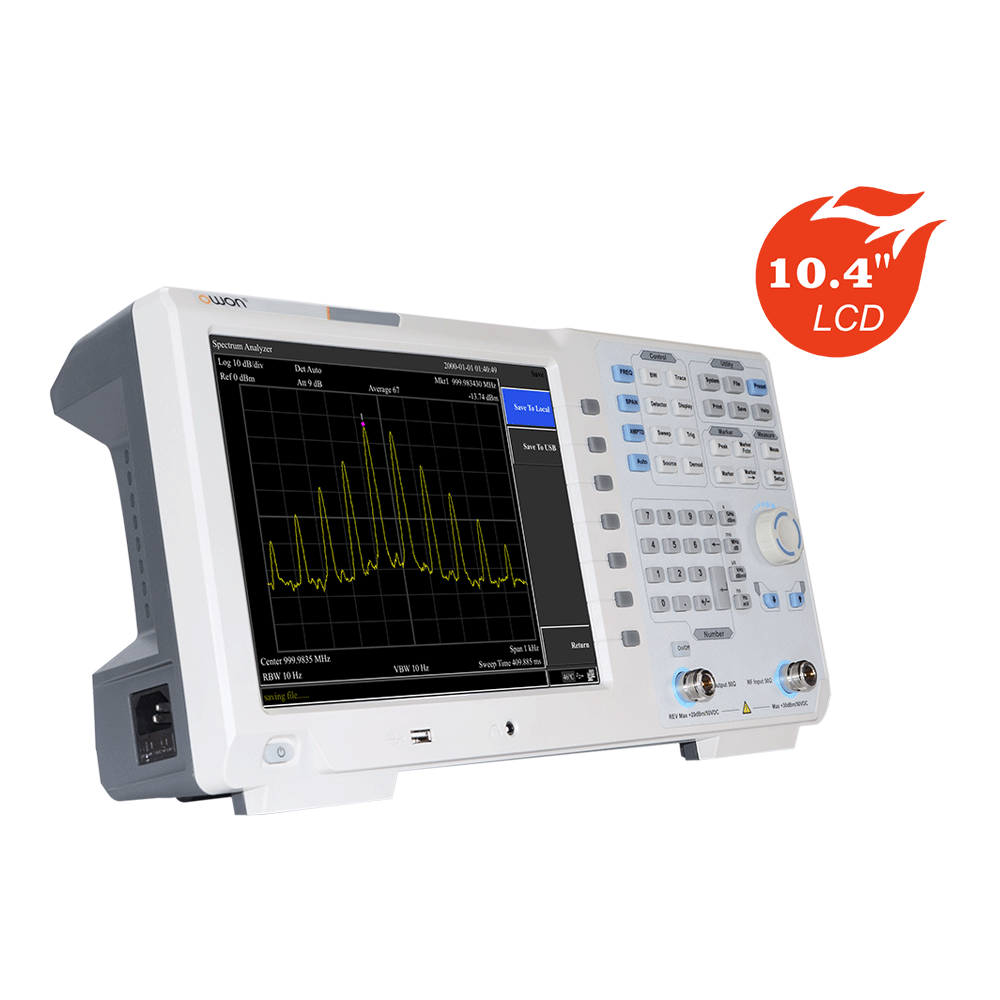

+10.4インチ・マルチタッチ・スクリーン
アクセサリー
The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
N-N Cable (optional) -
N-SMA Cable (optional) -
SMA-SMA Cable (optional) -
SMA Adaptor (optional) -
Near Field Probe (optional) -
N-SMA Adaptor (optional)
サポート
製品詳細
1. 10Hz 最小分解能帯域幅（RBW）
デジタルIF技術は、10Hzの最小分解能帯域幅を提供し、近接した信号の分離を可能にします。
10 Hz Minimum Resolution Bandwidth (RBW)
2. 10Hz RBWのとき、-130dBのDANL
-130dBmまでのDANL（表示平均ノイズレベル）を提供し、より小さい信号を測定することができます。
Measure -130dB small signal at 10Hz RBW
3.位相ノイズ：-82dBc/Hz @ 1GHz, 10KHzオフセット
優れた位相ノイズ性能 - <-82dBc/Hz により、ユーザーはほとんどのシンセサイザと信号発生器を評価できます。
Phase noise:<-82 dBc/Hz @1 GHz,10 KHz offset
4. EMIフィルタと準先頭値検波器
EMIフィルタと準尖頭値検波器を提供して、コンプライアンス・テスト前のEMI評価に役立ちます。
EMI filter and peak detector kit
仕様
| 周波数仕様 | ||||
|---|---|---|---|---|
| モデル | XSA1015-TG | XSA1032-TG | XSA1036-TG | XSA1075(-TG) |
| 周波数 |
||||
| レンジ | 9kHz-1.5 GHz |
9kHz - 3.2 GHz |
9kHz - 3.6 GHz |
9kHz - 7.5 GHz |
| 分解能 | 1Hz | |||
| 周波数スパン |
||||
| レンジ | 0 Hz，100 Hz から各モデルの最高周波数 | |||
| 分解能 | ± スパン/（スイープ点数 -1） | |||
| 内部リファレンス |
||||
| リファレンス周波数 |
10.000000 MHz |
|||
| 温度安定度 | <2.5ppm （15℃ ～35℃） | <1ppm （15℃ ～35℃） | ||
| エージング・レート | <1ppm/年 | |||
| 帯域幅 |
||||
| 分解能帯域幅 (-3 dB) | 10Hz ～500kHz（in 1 ～10 シーケンス）， 1MHz，3MHz | |||
| ビデオ帯域幅 (-3 dB) | 10Hz ～3MHz | |||
| 振幅仕様 | ||
|---|---|---|
| 表示平均ノイズレベル（DANL） | ||
| 入力アッテネータ 0 dB，RBW 1Hzノーマライズ | ||
| プリアンプ オフ | 1 MHz ~ 1 GHz -140dBm（代表値） | |
| 1 GHz ~ 3.6 GHz -138dBm（代表値） | ||
| 3.6 GHz ~ 5 GHz -133dBm（代表値） | ||
| 5 GHz ~ 6 GHz -128dBm（代表値） | ||
| 6 GHz ~ 7 GHz -123dBm（代表値） | ||
| 7 GHz ~ 7.5 GHz -118dBm（代表値） | ||
| プリアンプ オン | 1 MHz ~ 1 GHz -160dBm（代表値） | |
| 1 GHz ~ 3.6 GHz -158dBm（代表値） | ||
| 3.6 GHz ~ 5 GHz -153dBm（代表値） | ||
| 5 GHz ~ 6 GHz -148dBm（代表値） | ||
| 6 GHz ~ 7 GHz -143dBm（代表値） | ||
| 7 GHz ~ 7.5 GHz -138 dBm（代表値） | ||
| 位相ノイズ | ||
| 20 ℃ ~30 ℃，fc=1 GHz | ||
| 位相ノイズ @1GHz, 10kHzオフセット | <-82 dBc/Hz（代表値） <-98 dBc/Hz（代表値, XSA1075） |
|
| レベル表示レンジ | ||
| ログ・スケール軸 | 1dB ~ 255dB | |
| リニア・スケール軸 | 0 ～ 基準レベル | |
| レベル単位 | dBm, dBuW, dBpW, dBmV, dBuV, W, V | |
| スイープ・ポイント | 201~1001 | |
| トレース数 | 5 | |
| 検波器 | 正ピーク、負ピーク、サンプル、ノーマル, RMS, 電圧平均, 準先頭値 | |
| トレース機能 | クリア・ライト, 最大ホールド, 最小ホールド, ビュー, ブランク, アベレージ | |
| 確度 | ||
| 入力アッテネータ・スイッチ不確かさ | 20℃ ~30℃， fc=50 MHz，プリアンプオフ， 20dBアッテネータ，入植信号 0~39 dB ±0.5 dB |
|
| 絶対振幅不確かさ | 20℃ ~30℃， fc=50 MHz，RBW=1 kHz，VBW=1 kHz，ピーク検波器, 20 dBアッテネータ プリアンプオフ ±0.4 dB，入力信号= -20dBm プリアンプオン ±0.5 dB, 入力信号= -40dBm |
|
| 不確実性 | 入力信号レンジ 0dbm~-50dbm | |
| ±1.5 dB | ||
| VSWR | 入力10dBアッテネータ，1 MHz~1.5GHz | |
| <1.5，（公称値） | ||
| トラッキング・ジェネレータ（TGモデル） | ||
| 出力周波数レンジ | 100 kHz~各モデルの最高周波数 | |
| 出力電力レベルレンジ | -30 dBm~0 dBm | |
| 出力電力レベル分解能 | 1dB | |
| 出力平坦度 | +/-3 dB | |
| 最大逆入力 | 平均総電力：30 dBm，DC : ±50 VDC | |
| 入力と出力 | ||
| 前面パネル RF入力コネクタ | 50 Ω，N-type メス | |
| 前面パネル トラッキング・ジェネレータ出力コネクタ | 50 Ω，N-type メス | |
| 10MHz リファレンス入力 | 50 Ω，N-type メス | |

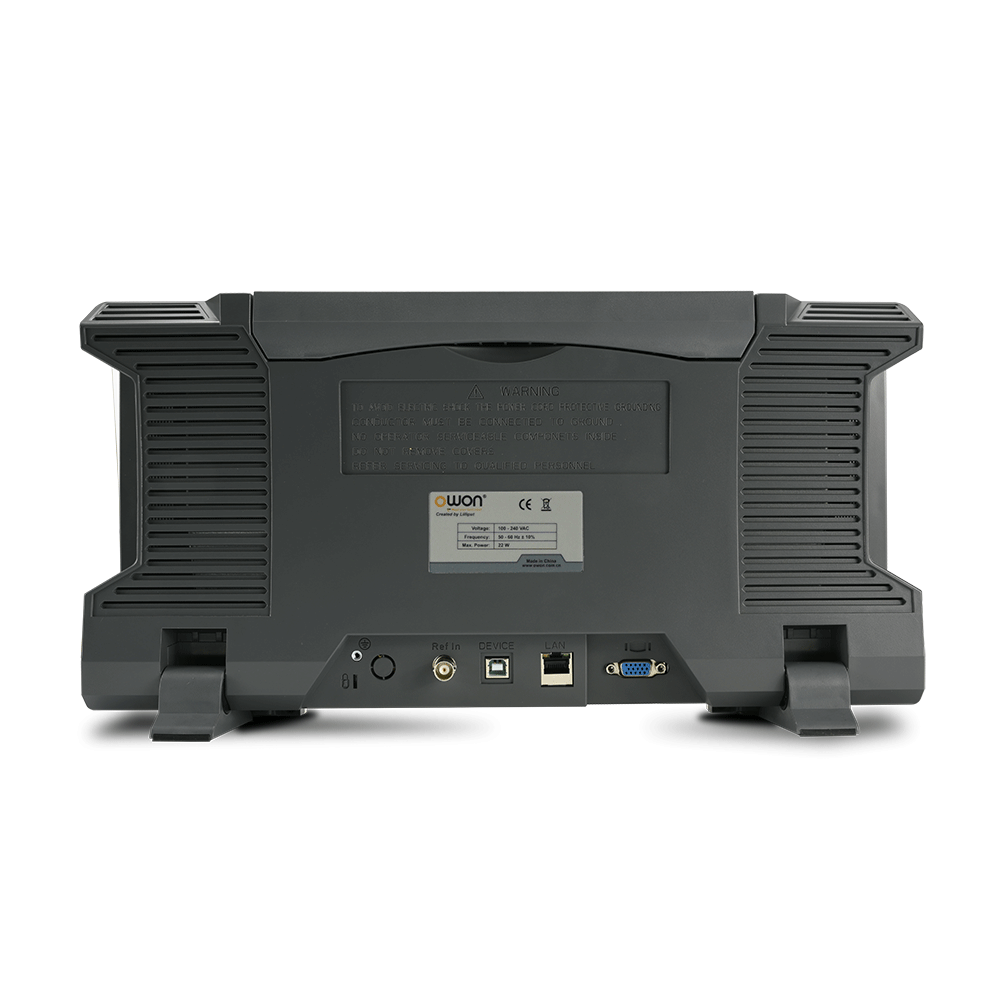

| インターフェース | USB ホスト, USB デバイス, LAN, イヤホン・ポート, VGA | |
| 一般技術仕様 | ||
| ディスプレイ | TFT LCD，10.4 インチ | |
| 重量 | 約5.0 kg | |
| 寸法(W x H x D) | 321 x 221 x 115 (mm) | |
