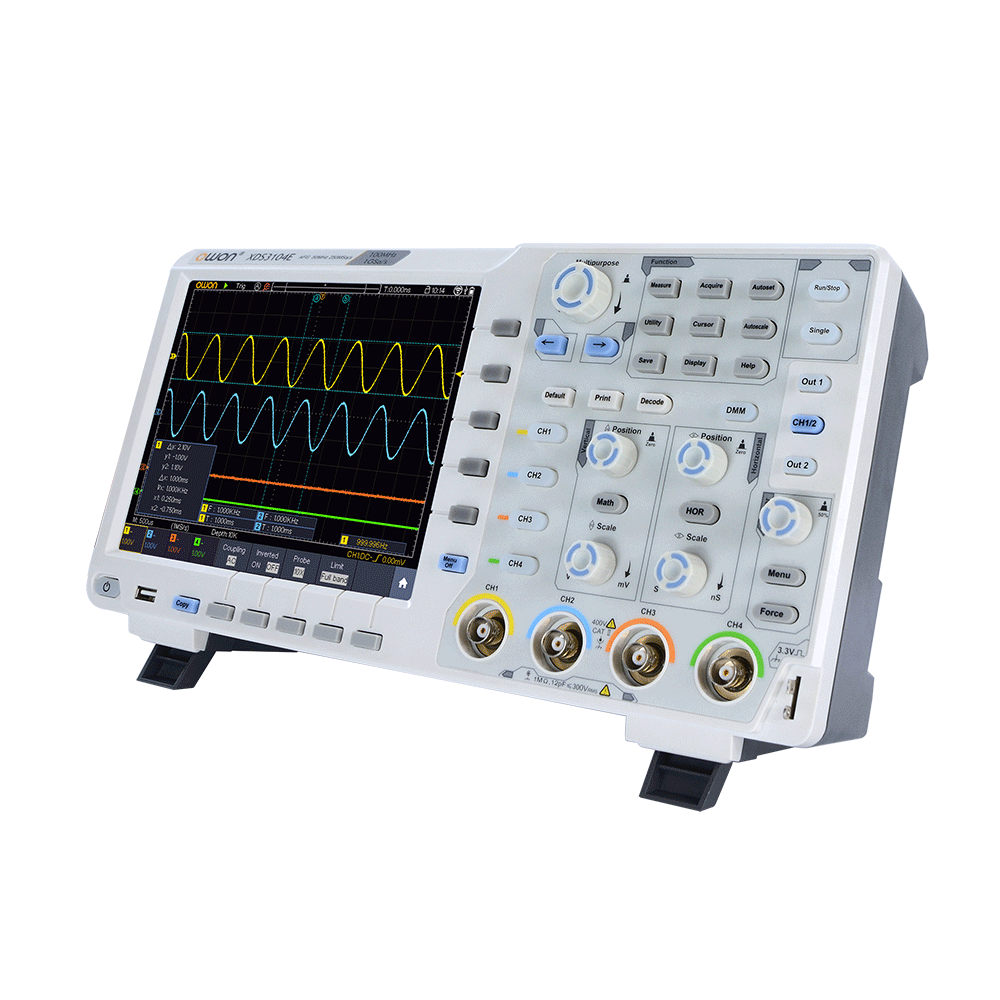

XDS3000シリーズ 4チャンネル デジタル・オシロスコープ
+ 周波数帯域： 60MHz, 100MHz, 200MHz

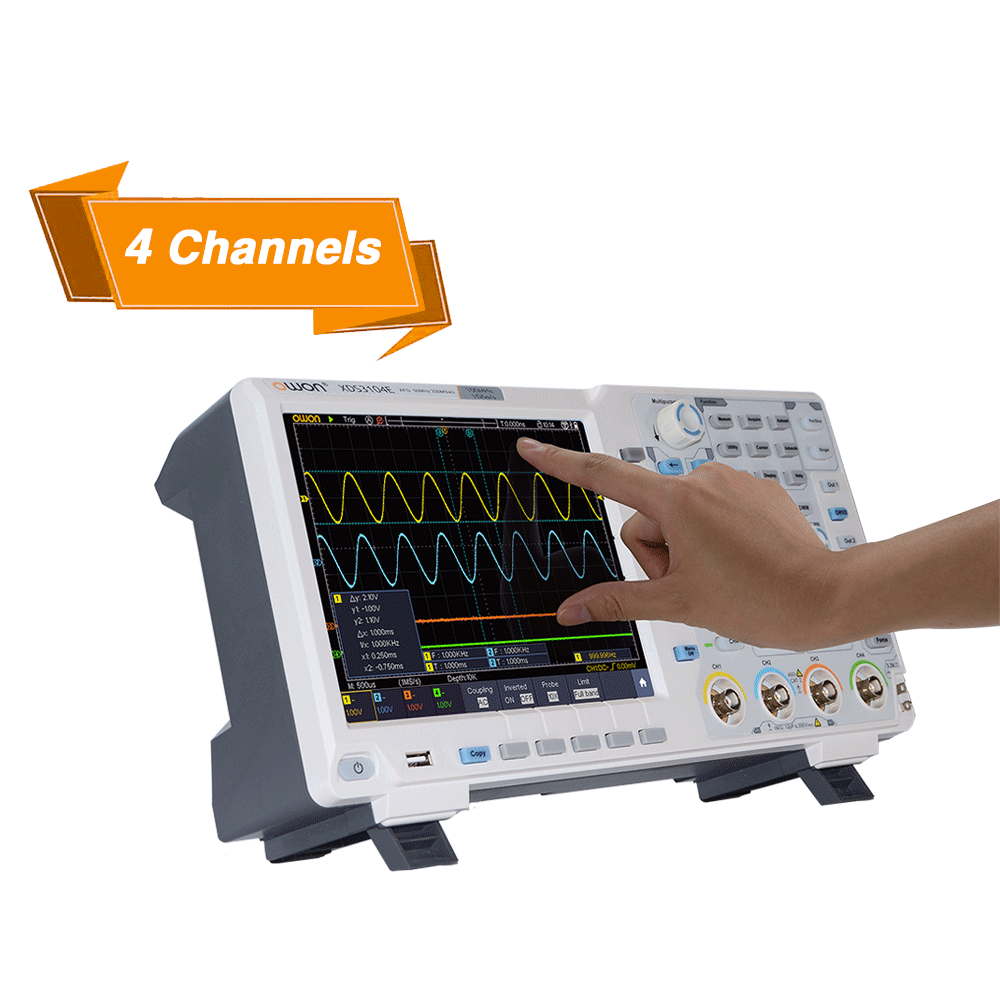

+ 4チャンネル
+ サンプルレート： 最高 1Gサンプル/秒
+ 垂直軸分解能： 最大14ビット（A, AEモデル）
+ レコード長： 40M
+ 波形更新レート： 最高70,000波形/秒（XDS3104,XDS3104A,XDS3204E,XDS3204AE）、最高45,000波形/秒（そのほかのモデル）
+ 低バック・グラウンド・ノイズ
+ 多様なトリガ・タイプ
+ バス・デコード機能
+ マルチメーター（オプション）
+ 25MHz信号発生器（オプション）
+ バッテリー（オプション）
+ 8インチLCD, 800 x 600ピクセル
+ マルチ・タッチ・スクリーン
+ SCPIコマンドをサポート

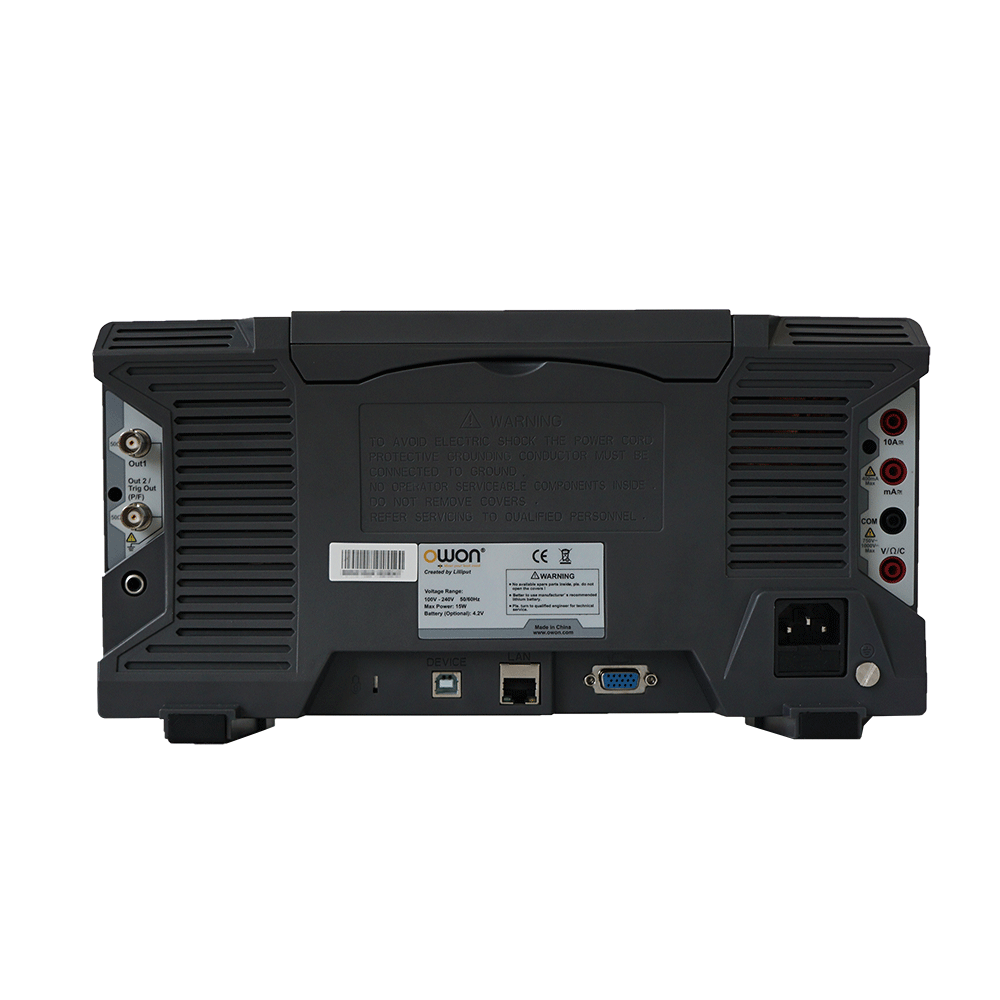

+ インターフェース： USBホスト、USBデバイス、LAN、AUX、VGA（オプション）
The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
USB Cable -
Probe -
Probe Adjust -
Capacitance Ext Module (optional) -
Multimeter Lead (optional) -
Q9 (optoinal) -
Soft Bag (optional) -
Battery (optional)
1. 多機能モバイル・テスター
オシロスコープ + 信号発生器 + マルチメーター + データロガー + 周波数カウンタ + プロトコル解析。フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポートします。
2. 45,000波形/秒の波形更新レート、輝度階調表示、カラーグレード表示

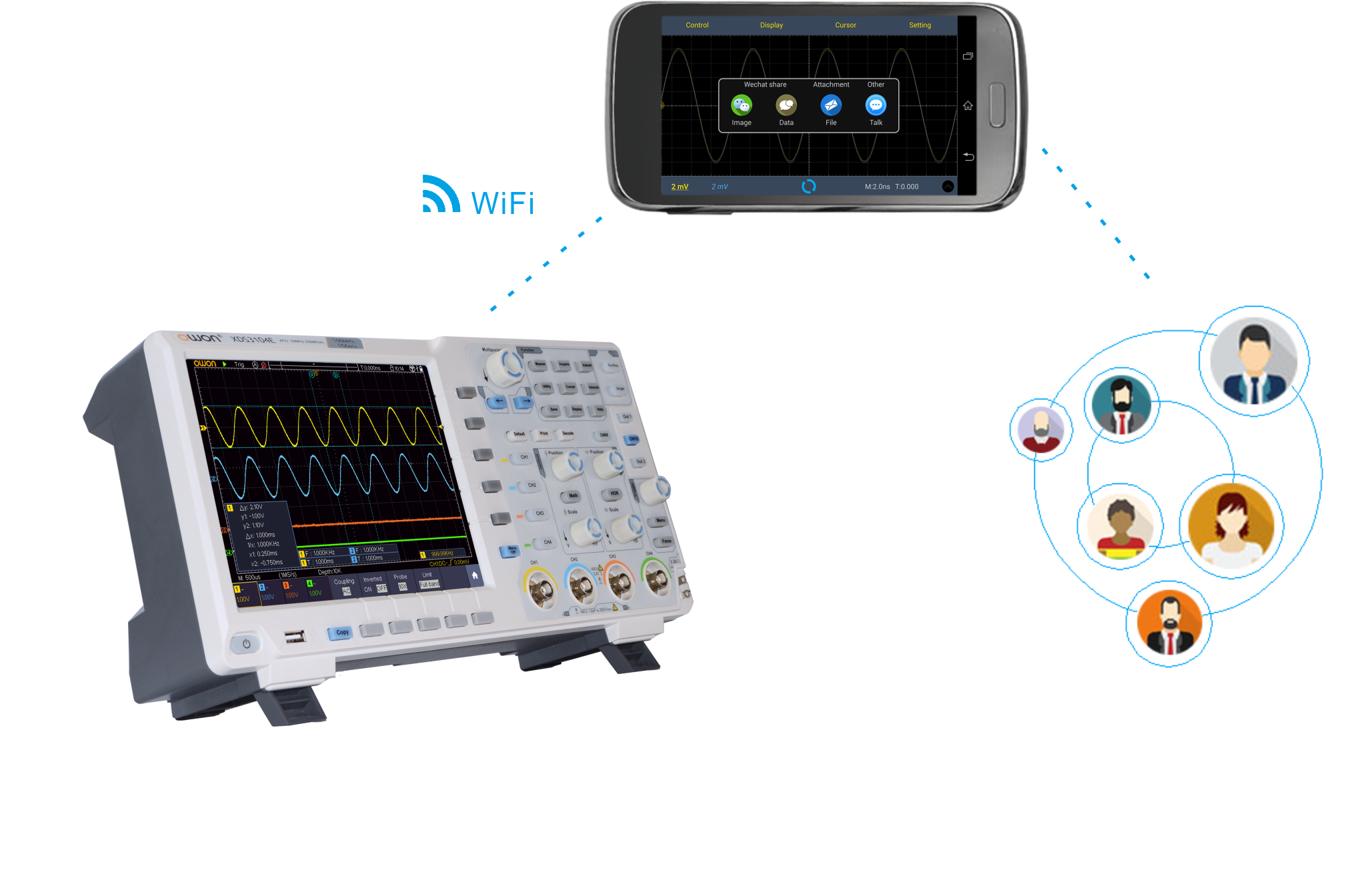

3. WiFi機能
4. 操作しやすいマルチ・タッチ・スクリーン
XDS3000 Magnifier Function
-
XDS3000 WiFi & Xlab #2
-
XDS3000 WiFi & Xlab #1
-
XDS3000 multi-module introduction
-
XDS3000 DSO 12 bits #2
-
XDS3000 Decoding & Waveform Clone
-
XDS3000 Refresh Rate
-
XDS3000 DSO 12 bits #1
-
XDS3000 DSO touch screen guide
-
XDS3000 DSO unpack review
-
XDS3000 DSO introduction
| モデル | XDS3064E | XDS3064AE | XDS3104E | XDS3104AE | XDS3104 | XDS3104A | XDS3204E | XDS3204AE | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 周波数帯域 | 60MHz | 100MHz | 200MHz | |||||||
| 最高サンプルレート | 1チャンネル使用時： 1Gサンプル/秒 2チャンネル使用時： 500Mサンプル/秒 4チャンネル使用時： 250Mサンプル/秒 |
1チャンネル使用時： 1Gサンプル/秒 2チャンネル使用時： 1Gサンプル/秒 4チャンネル使用時： 500Mサンプル/秒 |
||||||||
| 垂直軸分解能 | 8ビット | 最大14ビット | 8ビット | 最大14ビット | 8ビット | 最大14ビット | 8ビット | 最大14ビット | ||
| レコード長 | 40M | |||||||||
| 波形更新レート | 最高 45,000波形/秒 | 最高 70,000波形/秒 | ||||||||
| 水平軸スケール | 2ns/div - 1000s/div, ステップ 1 - 2 - 5 | 1ns/div - 1000s/div, ステップ 1 - 2 - 5 | ||||||||
| チャンネル数 | 4 | |||||||||
| ディスプレイ | 8インチ カラーLCD, 800 x 600 ピクセル | |||||||||
| 時間軸確度 | ±2.5ppm | |||||||||
| 入力カップリング | DC, AC, GND | |||||||||
| 垂直軸スケール | 1mV/div - 10V/div | |||||||||
| トリガ・タイプ | エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN | |||||||||
| バス・デコード | I2C, SPI, RS232, CAN | |||||||||
| トリガ・モード | オート, ノーマル, シングル | |||||||||
| 波形演算 | +, -, *, /, FFT, Intg, Diff, Sqrt, ユーザ定義関数, デジタル・フィルタ | |||||||||
| インターフェース | USB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション) | |||||||||
| 周波数カウンタ | トリガ・チャンネルに対して実施可能 | |||||||||
| 電源 | 100V - 240V AC, 50/60Hz, CAT II | |||||||||
| ヒューズ | 2A, T class, 250V | |||||||||
| バッテリー(オプション) | 3.7V, 13200mA | |||||||||
| 寸法(W x H x D) | 340mmx177mmx90mm | |||||||||
| オプションモジュール / 機能 | |
|---|---|
| VGA | VGA+AV ポート |
| WIF | Wifi |
| AWG | 2チャンネル波形発生器 （ XDS3104E, XDS3064Eのみ） 1チャンネル波形発生器 （ XDS3204E, XDS3204AEのみ) |
| DMM | デジタル・マルチメーター |
