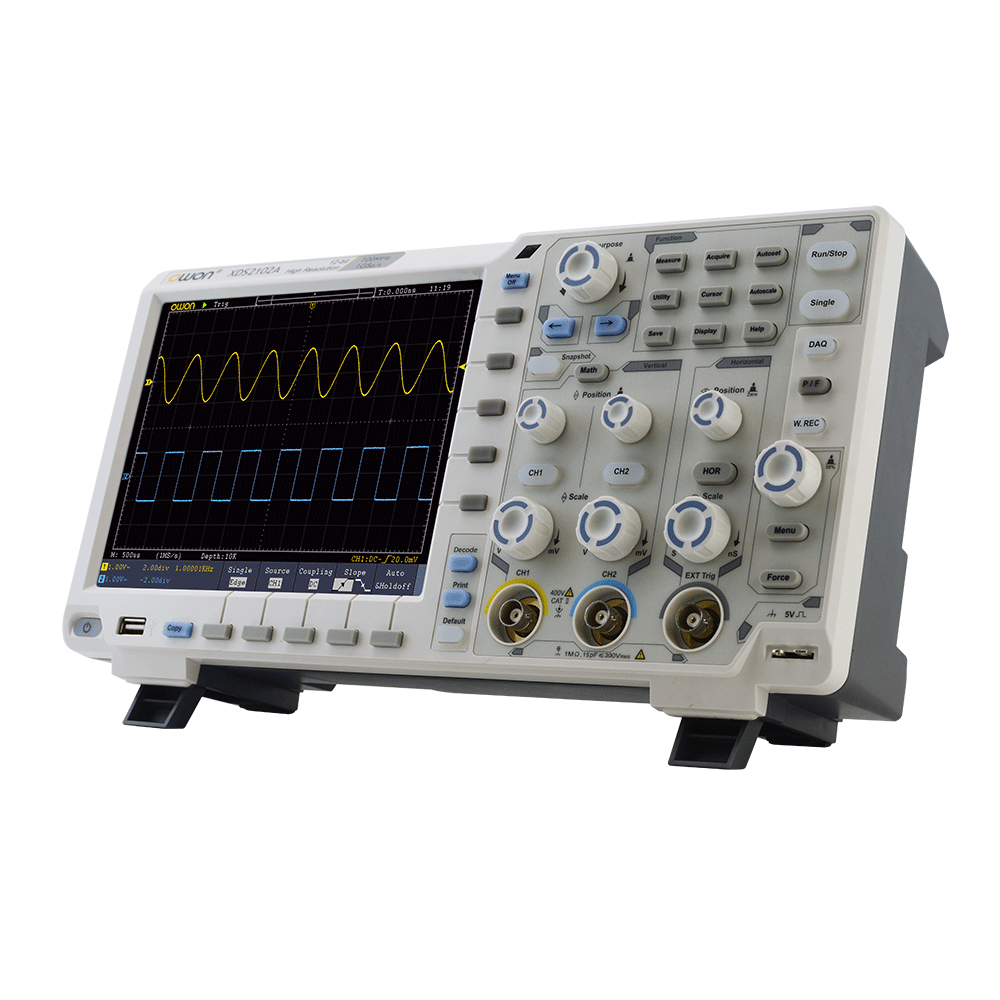

XDS2000シリーズ ベンチトップ・オシロスコープ

XDS2000シリーズ ベンチトップ・オシロスコープ
  • 周波数帯域：100 MHz
  • 2チャンネル
  • 垂直軸分解能：最大12ビット、波形を詳細に観測
  • レコード長：20M
  • 波形更新レート：最高 55,000波形/秒
T&Mallで購入デモ機貸出

特長

  • 周波数帯域：100 MHz
  • 2チャンネル
  • 垂直軸分解能：最大12ビット、波形を詳細に観測
  • レコード長：20M
  • 波形更新レート：最高 55,000波形/秒
  • 垂直軸スケール：1mV/div 〜10V/div, 低バック・グラウンド・ノイズ
  • 多様なトリガ、バス・デコード機能
  • SCPIコマンドをサポート
  • 省スペースな超薄型ボディ
  • インターフェース：USBホスト、USBデバイス、LAN、VGA, AUX
  • 8インチ カラーLCD, 解像度800 x 600

ラインナップ

モデル製品名税込価格（円）
XDS2102AXDS2000シリーズ オシロスコープ 100MHz、2ch、12bit¥100,100

製品詳細

・XDS2000シリーズ 2チャンネル デジタル・オシロスコープ

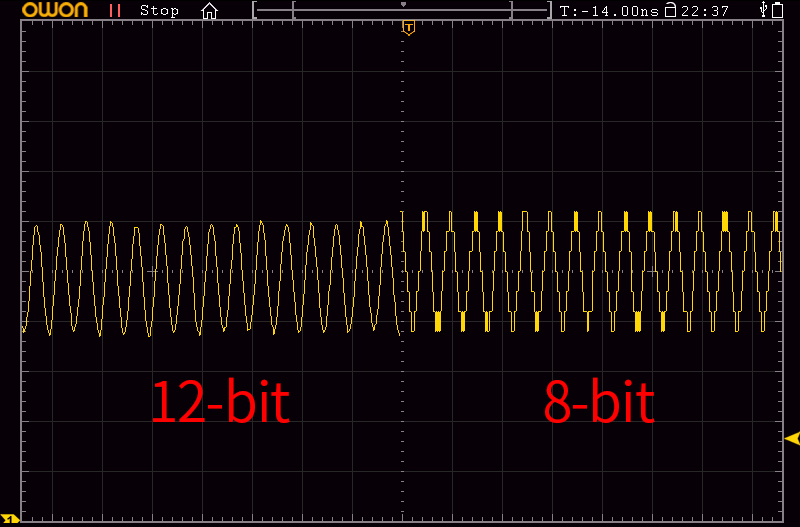

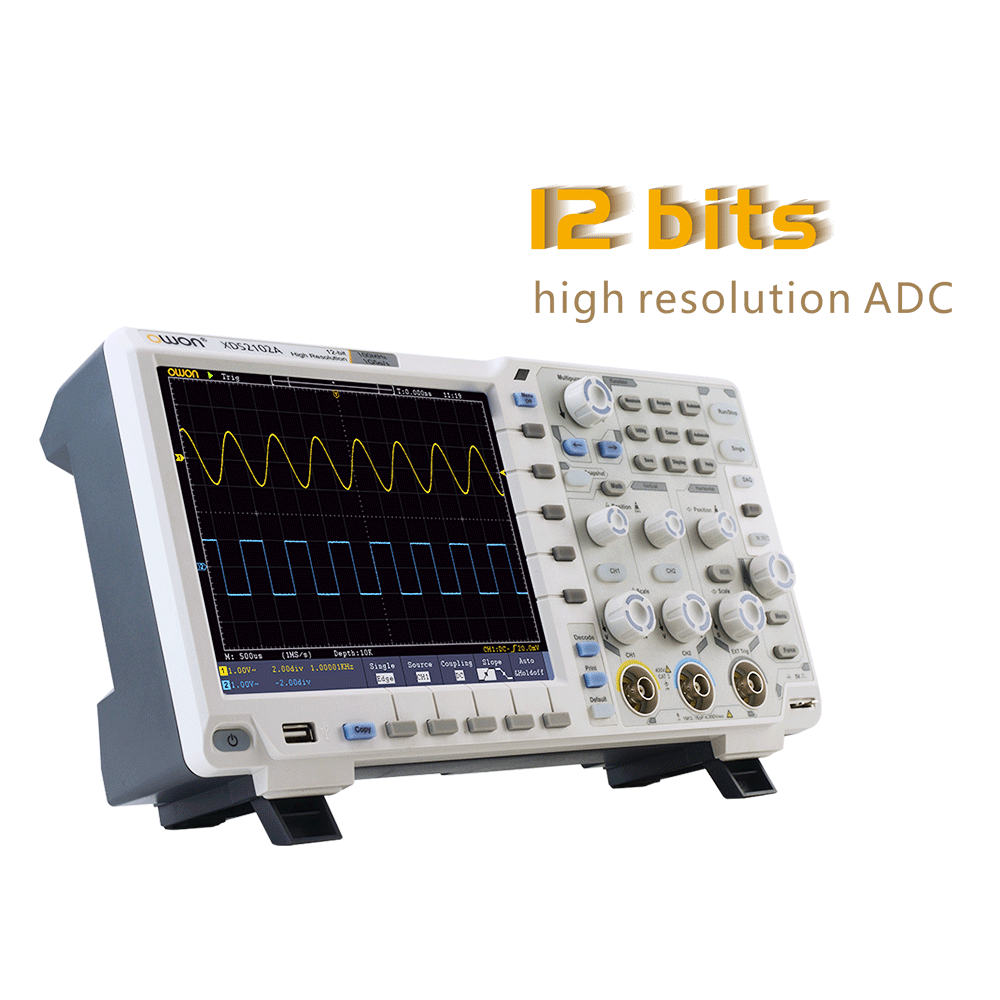

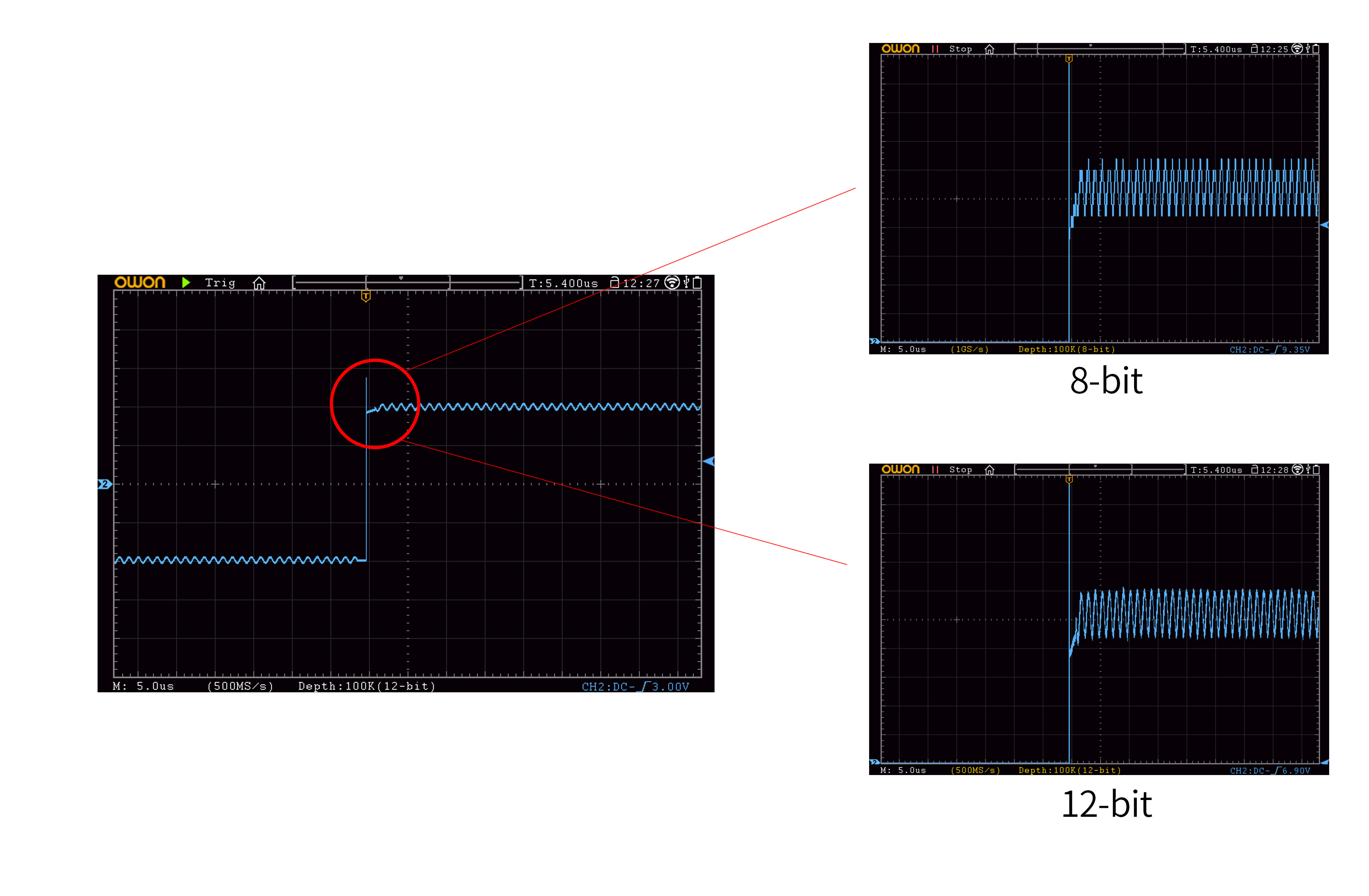

■12ビット垂直軸分解能、8インチ ディスプレイ

XDS2000シリーズの垂直軸分解能は最大12ビットで、分解能は他の8ビットのオシロスコープに対して16倍です。これにより、より詳細な測定結果が得られます。

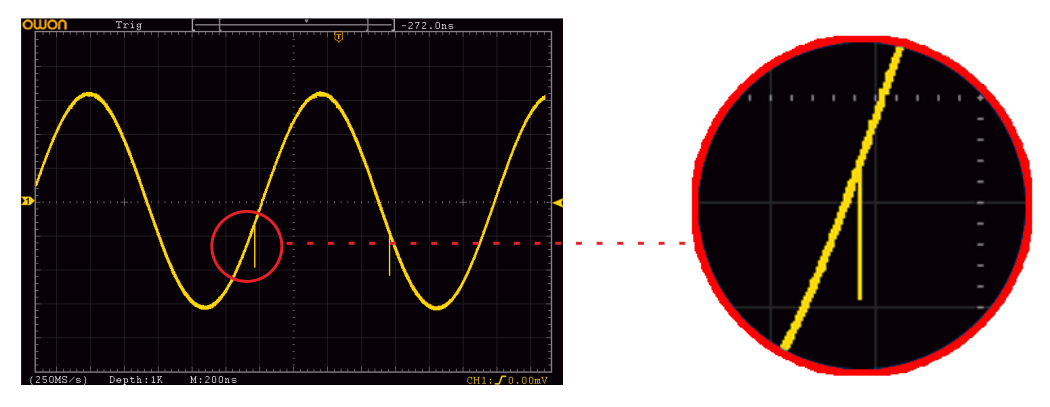

■高波形更新レート

・最大55,000フレーム/秒の波形リフレッシュレート

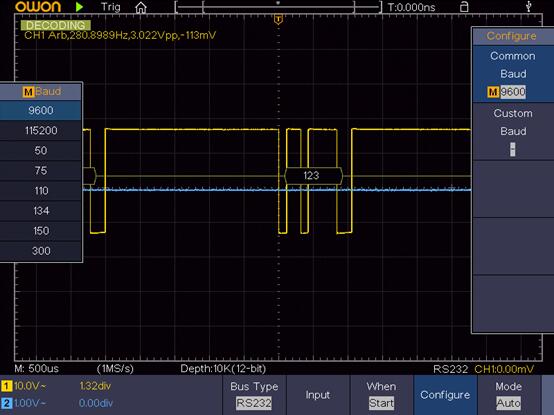

■標準のSPI / I2C / RS232 / CANデコード機能

・RS232、IIC、SPI、CANなどのバス・デコード機能が標準搭載されました。

仕様

ディスプレイ8インチ カラーLCD, 800 x 600 ピクセル
インターフェースUSB ホスト, USB デバイス, トリガ出力 (P/F), LAN, VGA (オプション)
チャンネル数2 + 1 (Ext)
サンプルレート（最大）1Gサンプル/秒
重量約 2.6 kg
トリガタイプエッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN ( 標準搭載)
水平軸スケール2ns/div - 1000s/div, ステップ 1 - 2 - 5
レコード長20M
垂直軸分解能最大12ビット
消費電力＜15W
ヒューズ2A, T class, 250V
周波数帯域100MHz
寸法 (W x H x D)340 x 177 x 90 mm
バス・デコードI2C, SPI, RS232, CAN ( 標準搭載)
電源100V - 240V AC, 50/60Hz, CAT II

アクセサリー

標準付属品

数量

写真

電源コード

1

CD ROM

1

パッシブプローブ

1/チャンネル

USBケーブル

1

クイックガイド

1

プローブ調整ツール

オプションアクセサリ

概容

写真

Soft Bag

ソフトバッグ

Q9

BNCケーブル
