ODPシリーズ 2チャンネル電源
+ 2チャンネル
+ センス入力（CH1専用）
+ 最大出力： 378W
+ 出力分解能： 1mV / 1mA
+ シーケンス出力（CH1のみ）： 100ステップ
+ データ・ロギング機能： 出力電圧/電流をモニタしロギング、結果をリストまたはグラフで表示
+ 4インチLCD

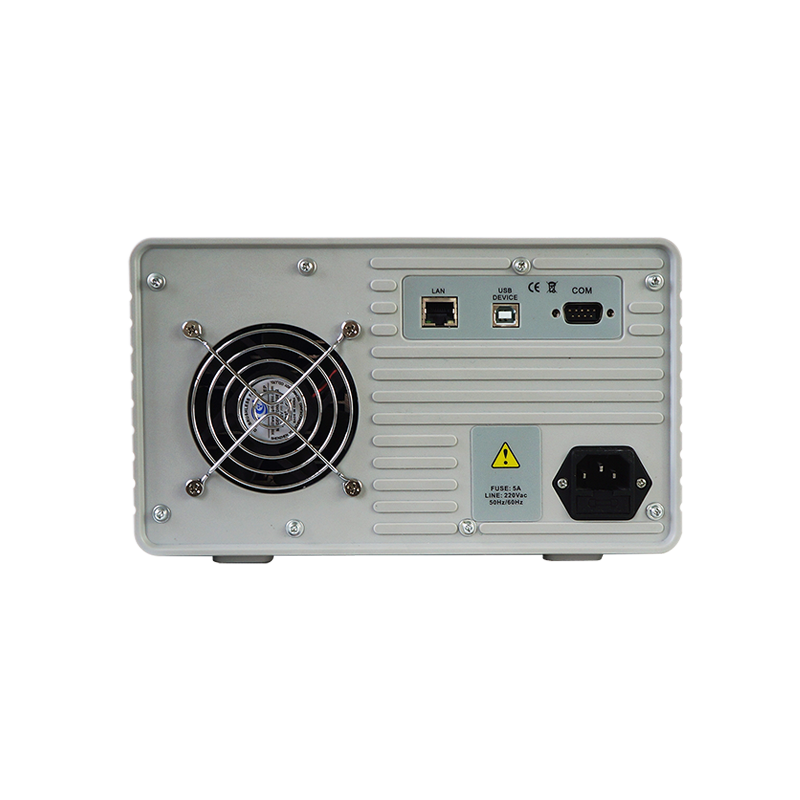

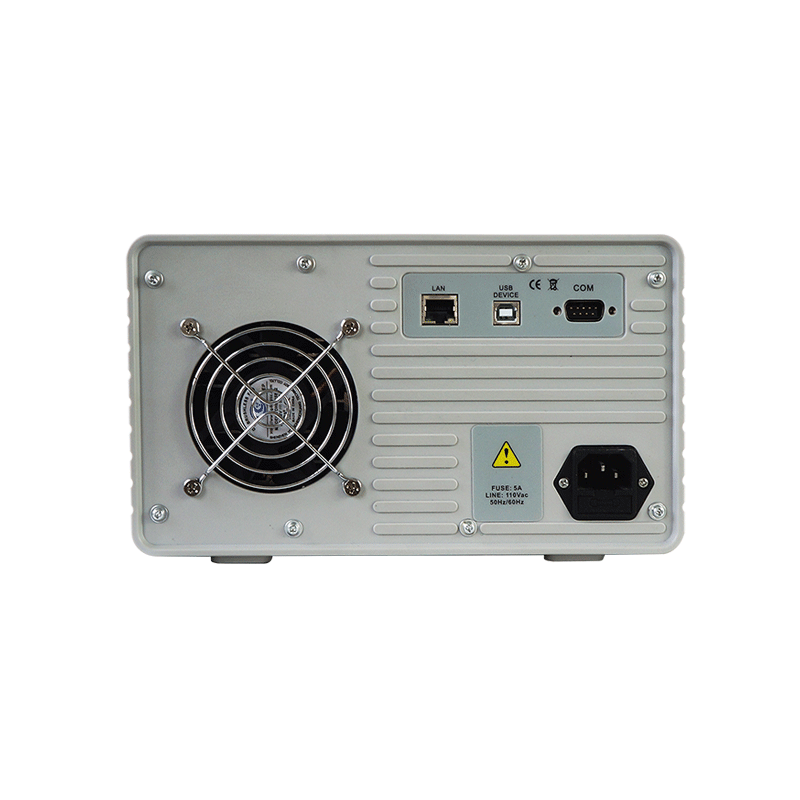

+ インターフェース： USBホスト, USBデバイス, RS232, LAN
+ SCPIコマンドをサポート
アクセサリー
The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
USB Cable -
Fuse -
Test Leads (optional)
サポート
製品詳細

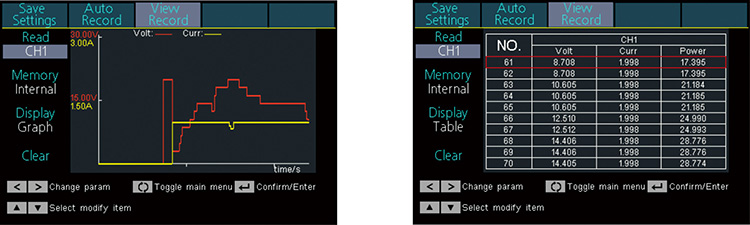

1. データ・ロギング機能
2. シーケンス出力（CH1のみ）
3. 低リップル/低ノイズ
仕様
| モデル | ODP3122 | ODP6062 | ||||||
|---|---|---|---|---|---|---|---|---|
| チャンネル数 | 2出力チャンネル + 1センス | |||||||
| 最大出力 | 378W | |||||||
| 出力範囲 | 0-30V / 0-12A 0-6V /0-3A |
0-60V / 0-6A 0-6V / 0-3A |
||||||
| ディスプレイ | ||||||||
| サイズ | 4インチ カラーLCD | |||||||
| 解像度 | 480 x 320 ピクセル | |||||||
| 機械仕様 | ||||||||
| 寸法(W x H x D) | 250 x 158 x 358 (mm) | |||||||
| 重量 | 約12.0 kg | |||||||
指定された動作環境下で少なくとも30分間連続して実行した機器に基づく仕様
| モデル | ODP3122 | ODP6062 | ||||||
|---|---|---|---|---|---|---|---|---|
| チャンネル | CH1 | CH2 | CH1 | CH2 | ||||
| 出力定格 （0℃-40℃） |
電圧 | 0 - 30V | 0 - 6V | 0 - 60V | 0 - 6V | |||
| 電流 | 0 - 12A | 0 - 3A | 0 - 6A | 0 - 3A | ||||
| 負荷レギュレーション | 電圧 | ≤0.01% + 3mV | ||||||
| 電流 | ≤0.01% + 3mA | |||||||
| ラインレギュレーション | 電圧 | ≤0.01% + 3mV | ||||||
| 電流 | ≤0.01% + 3mA | |||||||
| 設定分解能 | 電圧 | 1mV | ||||||
| 電流 | 1mA | |||||||
| リードバック分解能 | 電圧 | 1mV | ||||||
| 電流 | 1mA | |||||||
| 出力確度 (25℃ ± 5℃) (12ヶ月以内) |
電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 8mA | ≤0.1% + 5mA | ||||||
| リードバック確度 (25℃ ± 5℃) |
電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 8mA | ≤0.1% + 5mA | ||||||
| リプル/ノイズ (20Hz - 20MHz) |
電圧(Vp-p) | ≤4mVp-p | ≤3mVp-p | |||||
| 電圧(rms) | ≤1mVrms | ≤1mVrms | ||||||
| 電流(rms) | ≤5mArms | ≤4mArms | ||||||
| 出力温度係数 (0℃ - 40℃) |
電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 5mA | |||||||
| リードバック温度係数 | 電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 5mA | |||||||
| シーケンス出力 | ステップ | 100 | ||||||
| 時間設定 | 秒 | |||||||
| データ・ロギング | 10kポイント（電圧、電流、電力データ） | |||||||
| 動作温度 | 0 - 40℃ | |||||||
| インターフェース | USBホスト、USBデバイス、RS232、LAN | |||||||
