DIGITAL MULTIMETERNEW

XDM1000

XDM1000シリーズ ベンチトップ・デジタルマルチメーター

XDM1000シリーズ ベンチトップ・デジタルマルチメーター
T&Mallで購入デモ機貸出

特長

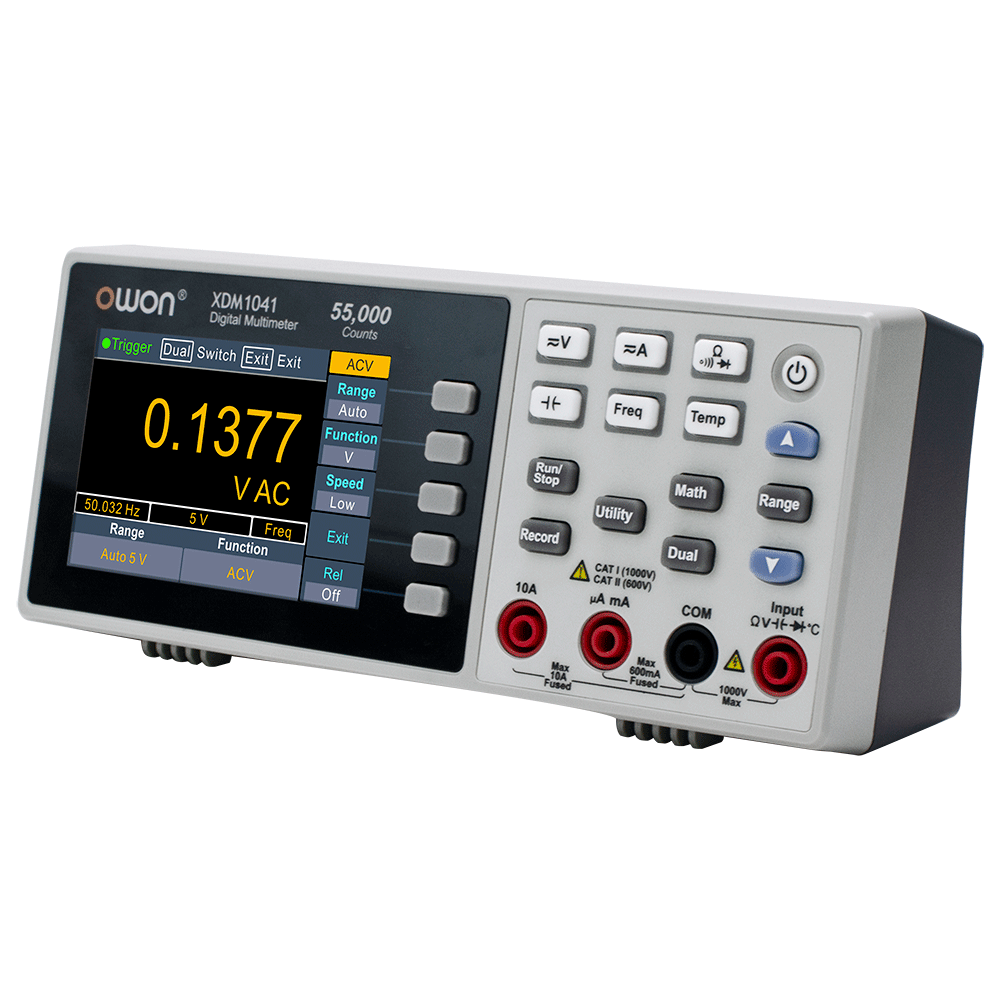

XDM1041 / XDM1241

  • 小型軽量、省スペースなベンチトップ・マルチメーター
  • バッテリー駆動の XDM1241, AC駆動の XDM1041
  • 分解能：4 1/2桁（55,000カウント）
  • サンプルレート：最高 65サンプル/秒
  • 真のRMS AC電圧/電流測定
  • デュアル・ディスプレイ・モードで２つの測定結果を同時表示
  • データ・ロギング機能：最大1kポイント
  • インターフェース：USBデバイス
  • SCPIコマンドをサポート
  • 3.5インチ 480×320ピクセル LCD
  • AC電源モデル：XDM1041
  • バッテリー電源モデル：XDM1241

XDM1051 / XDM1251

  • 最大カウント 120,000、5½桁分解能
  • DC電圧基本確度 最高 0.05%
  • 多彩な機能：DC/AC電圧、DC/AC電流、抵抗、キャパシタンス、導通、ダイオード、温度、AC+周波数（AC+Hz）、最小/最大/平均値、dB/dBm、相対値、その他演算機能
  • 測定速度は最高 85回/秒（低速・中速・高速の設定が可能）
  • 2つの測定結果を同時に表示できる2値表示
  • データロガー機能内蔵（マニュアル/オートで最大1,000ポイントのデータを記録可能）
  • PCとの接続用に USBデバイス（またはRS232インターフェース）を搭載
  • SCPIコマンド対応により、自動テストシステムへの統合が容易
  • 用途に合わせて選べるAC電源モデル（XDM1051）とリチウムイオンバッテリー内蔵モデル（XDM1251）
  • 3.5インチIPSカラーディスプレイ（解像度480 x 320）

ラインナップ

モデル製品名税込価格（円）
XDM1041XDM1000シリーズ デジタルマルチメーター 4½桁¥23,100
XDM1051XDM1051 デジタルマルチメーター 5½桁¥37,400
XDM1241XDM1000シリーズ デジタルマルチメーター 4½桁、バッテリー駆動¥30,800
XDM1251XDM1251 デジタルマルチメーター 5½桁、バッテリー駆動¥40,700

製品詳細

XDM1041 / XDM1241

XDM1000シリーズ 4½桁 デジタル・マルチメーター

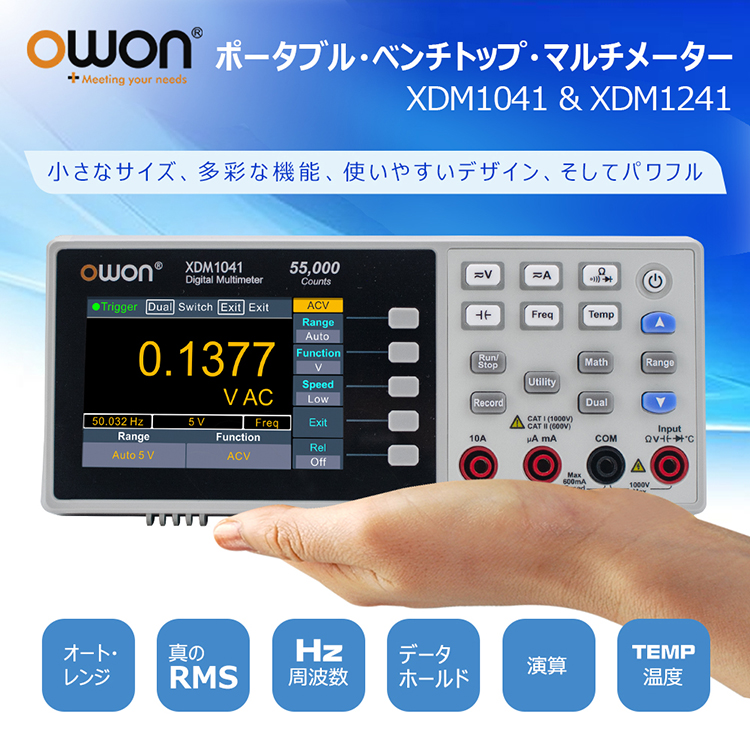

■ポータブル・ベンチトップ・マルチメーター

小さなサイズ、多彩な機能、使いやすいデザイン、そしてパワフル

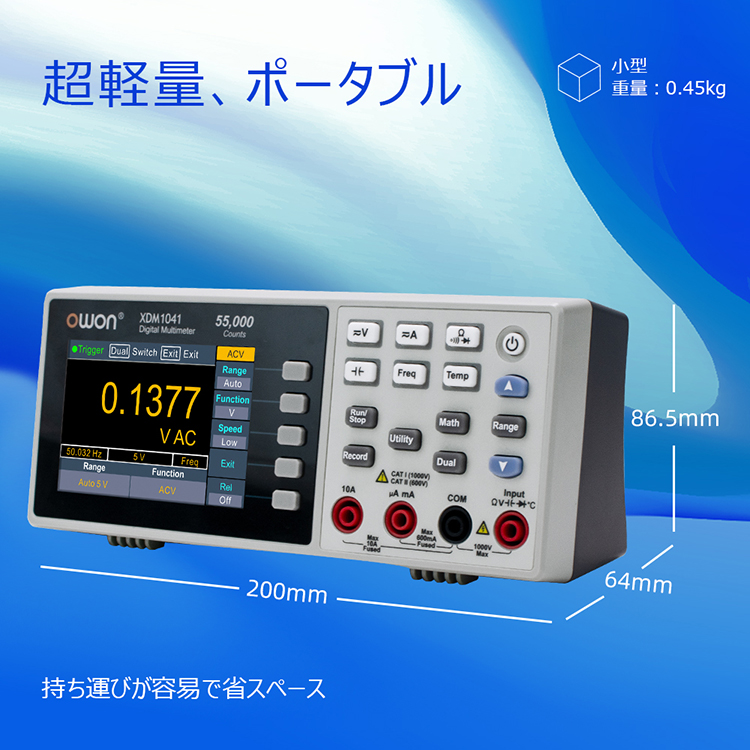

■機能紹介①

超軽量、ポータブル、持ち運びが容易で省スペース

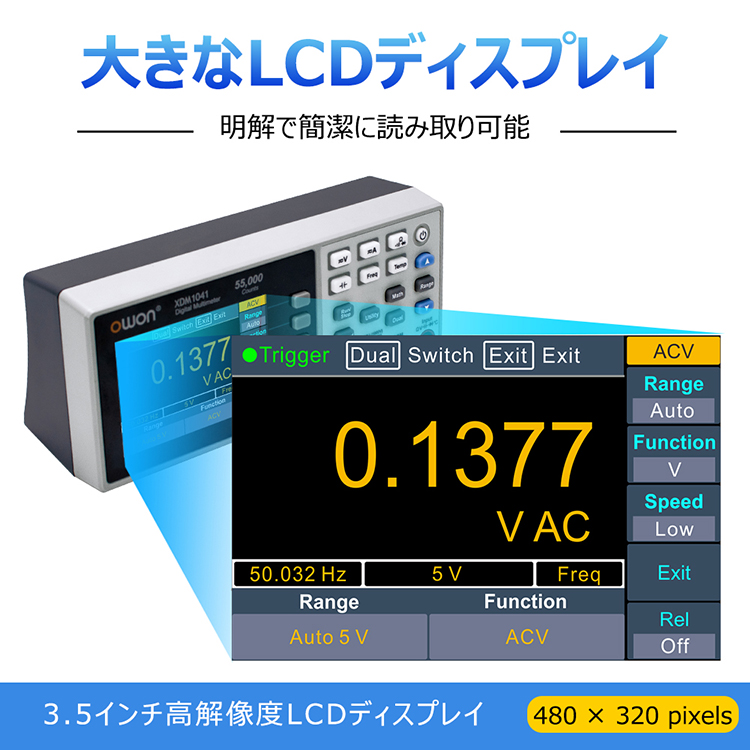

■機能紹介②

大きなLCDディスプレイ
明解で簡潔に読み取り可能

■機能紹介③

リチウム・イオン・バッテリー・モデルの XDM1241 は、
現場に持ち出して測定することが可能
8時間連続動作、モバイル・バッテリーをサポート、
動作時間の延長が可能

■機能紹介④

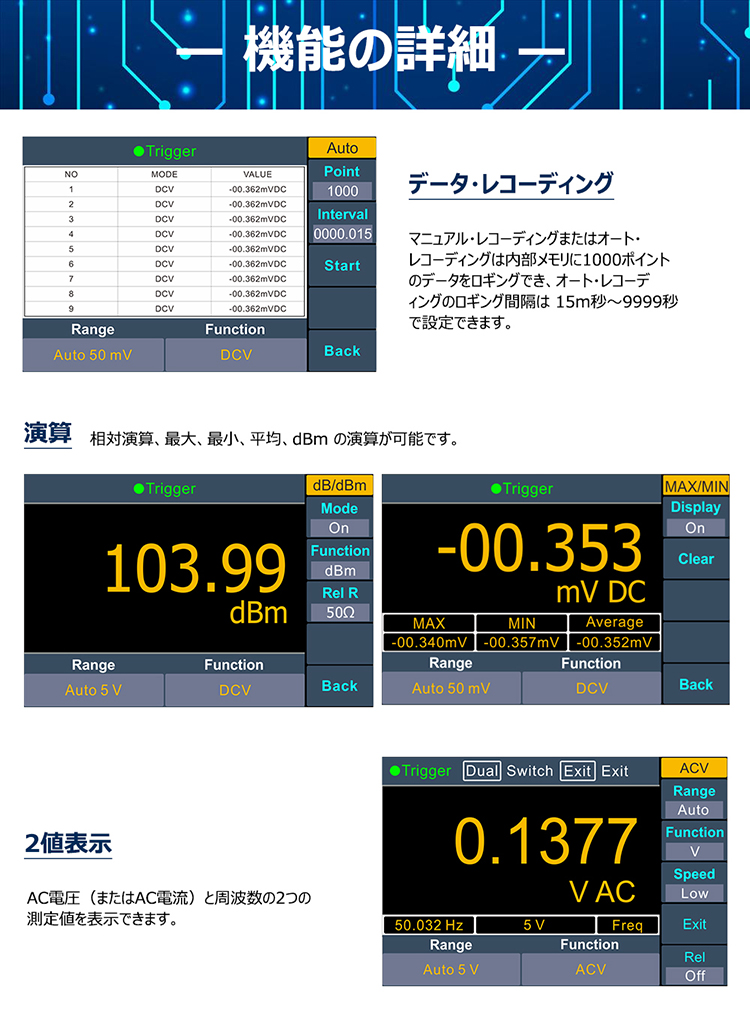

長時間のデータ監視と解析を実現するレコーディング機能（データ・ロギング機能）

■機能紹介⑤

マニュアル・レコーディングまたはオート・レコーディングは内部メモリに1000ポイントのデータをロギングでき、オート・レコーディングのロギング間隔は15m秒〜9999秒で設定できます。

■機能紹介⑥

相対演算、最大、最小、平均、dBm の演算が可能です。

■機能紹介⑦

AC電圧（またはAC電流）と周波数の2つの測定値を表示できます。

■機能紹介⑧

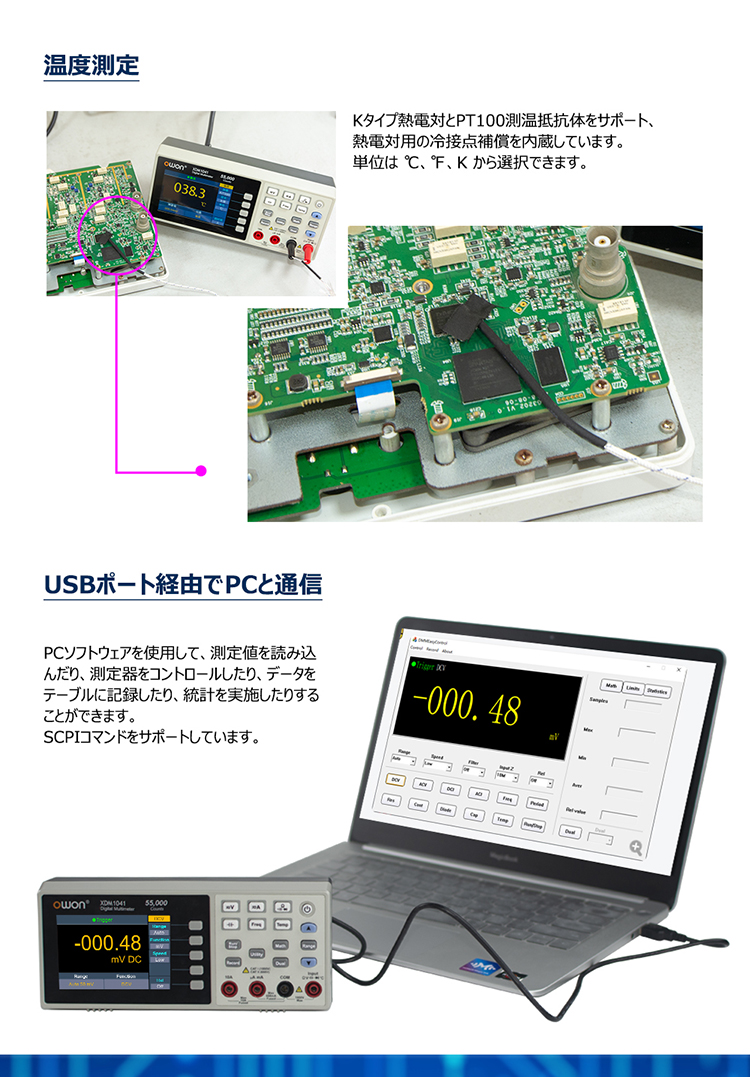

Kタイプ熱電対とPT100測温抵抗体をサポート、熱電対用の冷接点補償を内蔵しています。
単位は ℃、℉、K から選択できます。

■機能紹介⑨

PCソフトウェアを使用して、測定値を読み込んだり、測定器をコントロールしたり、データをテーブルに記録したり、統計を実施したりすることができます。
SCPIコマンドをサポートしています。

XDM1051 / XDM1251

仕様

モデルXDM1041XDM1051XDM1241XDM1251
ディスプレイ—3.5インチ IPS ディスプレイ、解像度 480×320—3.5インチ IPS ディスプレイ、解像度 480×320
分解能55,000 counts—55,000 counts—
通信インターフェース—USBデバイス、オプションで RS232—USBデバイス、オプションで RS232
温度K type, PT100—K type, PT100—
Kタイプ熱電対
-200 –1300°C
最小分解能 / 周波数範囲—0.1°C—0.1°C
確度 ± (% リーディング + カウント)—± (1% + 2°C)—± (1% + 2°C)
PT100
-200 – 800°C
最小分解能 / 周波数範囲—0.1°C—0.1°C
確度 ± (% リーディング + カウント)—± (1% + 2°C)—± (1% + 2°C)
ダイオード
3.0000 V
最小分解能0.0001 V—0.0001 V—
確度：±（読み値の ％ ＋ カウント）1% + 10—1% + 10—
最小分解能 / 周波数範囲—0.0001 V—0.0001 V
確度 ± (% リーディング + カウント)—1% + 10—1% + 10
導通
1000 Ω
最小分解能0.1 Ω—0.1 Ω—
確度：±（読み値の ％ ＋ カウント）Adjustable threshold—Adjustable threshold—
1000.0 Ω
最小分解能 / 周波数範囲—0.1 Ω—0.1 Ω
確度 ± (% リーディング + カウント)—しきい値調整可能—しきい値調整可能
最大カウント—120,000—120,000
真のRMS AC電圧
500 mV – 750 V
20 Hz – 45 Hz
確度：±（読み値の ％ ＋ カウント）1% + 30—1% + 30—
45 Hz – 65 Hz
確度：±（読み値の ％ ＋ カウント）0.5% + 30—0.5% + 30—
65 Hz – 1 kHz
確度：±（読み値の ％ ＋ カウント）0.7% + 30—0.7% + 30—
真のRMS AC電流
500 uA – 500 mA
確度：±（読み値の ％ ＋ カウント）0.5% + 20—0.5% + 20—
5 A – 10 A
確度：±（読み値の ％ ＋ カウント）1.5% + 20—1.5% + 20—
周波数
10.000 Hz – 60 MHz
確度：±（読み値の ％ ＋ カウント）± (0.2% + 10)—± (0.2% + 10)—
確度 ± (% リーディング + カウント)—± (0.2% + 10)—± (0.2% + 10)
寸法 (W x H x D)—200mm x 86.5mm x 64mm—200mm x 86.5mm x 64mm
DC電圧
50.000 mV
最小分解能0.001 mV—0.001 mV—
確度：±（読み値の ％ ＋ カウント）0.1% + 10—0.1% + 10—
500.00 mV
最小分解能0.01 mV—0.01 mV—
確度：±（読み値の ％ ＋ カウント）0.05% + 5—0.05% + 5—
5.0000 V
最小分解能0.0001 V—0.0001 V—
確度：±（読み値の ％ ＋ カウント）0.05% + 5—0.05% + 5—
50.000 V
最小分解能0.001 V—0.001 V—
確度：±（読み値の ％ ＋ カウント）0.05% + 5—0.05% + 5—
500.00 V
最小分解能0.01 V—0.01 V—
確度：±（読み値の ％ ＋ カウント）0.1% + 5—0.1% + 5—
1000.0 V
最小分解能0.1 V—0.1 V—
確度：±（読み値の ％ ＋ カウント）0.1% + 10—0.1% + 10—
100.000 mV
最小分解能 / 周波数範囲—0.001 mV—0.001 mV
確度 ± (% リーディング + カウント)—0.1% + 10—0.1% + 10
1.00000 V
最小分解能 / 周波数範囲—0.00001 V—0.00001 V
確度 ± (% リーディング + カウント)—0.05% + 5—0.05% + 5
10.0000 V
最小分解能 / 周波数範囲—0.0001 V—0.0001 V
確度 ± (% リーディング + カウント)—0.05% + 5—0.05% + 5
100.000 V
最小分解能 / 周波数範囲—0.001 V—0.001 V
確度 ± (% リーディング + カウント)—0.1% + 5—0.1% + 5
1000.00 V
最小分解能 / 周波数範囲—0.01 V—0.01 V
確度 ± (% リーディング + カウント)—0.1% + 10—0.1% + 10
DC電流
500 uA
最小分解能0.01 uA—0.01 uA—
確度：±（読み値の ％ ＋ カウント）0.15% + 20—0.15% + 20—
5000 uA
最小分解能0.1 uA—0.1 uA—
確度：±（読み値の ％ ＋ カウント）0.15% + 10—0.15% + 10—
50 mA
最小分解能0.001 mA—0.001 mA—
確度：±（読み値の ％ ＋ カウント）0.15% + 20—0.15% + 20—
500 mA
最小分解能0.01 mA—0.01 mA—
確度：±（読み値の ％ ＋ カウント）0.15% + 10—0.15% + 10—
5 A
最小分解能0.0001 A—0.0001 A—
確度：±（読み値の ％ ＋ カウント）0.5% + 10—0.5% + 10—
100 uA
最小分解能 / 周波数範囲—0.001 uA—0.001 uA
確度 ± (% リーディング + カウント)—0.15% + 20—0.15% + 20
1000 uA
最小分解能 / 周波数範囲—0.01 uA—0.01 uA
確度 ± (% リーディング + カウント)—0.15% + 10—0.15% + 10
10 mA
最小分解能 / 周波数範囲—0.0001 mA—0.0001 mA
確度 ± (% リーディング + カウント)—0.15% + 20—0.15% + 20
100 mA
最小分解能 / 周波数範囲—0.001 mA—0.001 mA
確度 ± (% リーディング + カウント)—0.15% + 10—0.15% + 10
1 A
最小分解能 / 周波数範囲—0.00001 A—0.00001 A
確度 ± (% リーディング + カウント)—0.3% + 20—0.3% + 20
10 A
最小分解能0.001 A—0.001 A—
確度：±（読み値の ％ ＋ カウント）0.5% + 10—0.5% + 10—
最小分解能 / 周波数範囲—0.0001 A—0.0001 A
確度 ± (% リーディング + カウント)—0.5% + 10—0.5% + 10
電源AC90V～AC240V—バッテリー
DC5V （ピン端子 または USB Type-C） 充電		—
抵抗
500 Ω
最小分解能0.01 Ω—0.01 Ω—
確度：±（読み値の ％ ＋ カウント）0.15% + 10—0.15% + 10—
5 kΩ
最小分解能0.0001 kΩ—0.0001 kΩ—
確度：±（読み値の ％ ＋ カウント）0.15% + 5—0.15% + 5—
50 kΩ
最小分解能0.001 kΩ—0.001 kΩ—
確度：±（読み値の ％ ＋ カウント）0.15% + 5—0.15% + 5—
500 kΩ
最小分解能0.01 kΩ—0.01 kΩ—
確度：±（読み値の ％ ＋ カウント）0.15% + 5—0.15% + 5—
5 MΩ
最小分解能0.0001 MΩ—0.0001 MΩ—
確度：±（読み値の ％ ＋ カウント）0.3% + 5—0.3% + 5—
50 MΩ
最小分解能0.001 MΩ—0.001 MΩ—
確度：±（読み値の ％ ＋ カウント）1% + 10—1% + 10—
100.000 Ω
最小分解能 / 周波数範囲—0.001 Ω—0.001 Ω
確度 ± (% リーディング + カウント)—0.15% + 20—0.15% + 20
1.00000 kΩ
最小分解能 / 周波数範囲—0.00001 kΩ—0.00001 kΩ
確度 ± (% リーディング + カウント)—0.15% + 20—0.15% + 20
10.0000 kΩ
最小分解能 / 周波数範囲—0.0001 kΩ—0.0001 kΩ
確度 ± (% リーディング + カウント)—0.15% + 20—0.15% + 20
100.000 kΩ
最小分解能 / 周波数範囲—0.001 kΩ—0.001 kΩ
確度 ± (% リーディング + カウント)—0.15% + 20—0.15% + 20
1.00000 MΩ
最小分解能 / 周波数範囲—0.00001 MΩ—0.00001 MΩ
確度 ± (% リーディング + カウント)—0.3% + 20—0.3% + 20
10.0000 MΩ
最小分解能 / 周波数範囲—0.0001 MΩ—0.0001 MΩ
確度 ± (% リーディング + カウント)—0.5% + 20—0.5% + 20
100.000 MΩ
最小分解能 / 周波数範囲—0.001 MΩ—0.001 MΩ
確度 ± (% リーディング + カウント)—1% + 50—1% + 50
キャパシタンス
50 nF – 500 uF
確度：±（読み値の ％ ＋ カウント）2.5% + 10—2.5% + 10—
5 mF – 50 mF
最小分解能0.1 Ω—0.1 Ω—
確度：±（読み値の ％ ＋ カウント）5% + 10—5% + 10—
50nF～500µF
確度 ± (% リーディング + カウント)—2.5% + 10—2.5% + 10
5mF～50mF
確度 ± (% リーディング + カウント)—5% + 10—5% + 10
ロギング長1,000 points—1,000 points—
ロギング間隔15 mS – 9999.999 S—15 mS – 9999.999 S—
AC電圧（真の実効値）
500 mV – 750 V
20 Hz – 45 Hz
確度 ± (% リーディング + カウント)—1% + 30—1% + 30
45 Hz – 65 Hz
確度 ± (% リーディング + カウント)—0.5% + 30—0.5% + 30
65 Hz – 1 kHz
確度 ± (% リーディング + カウント)—0.7% + 30—0.7% + 30
AC電流（真の実効値）
500 uA – 500 mA
20 Hz – 1 kHz
確度 ± (% リーディング + カウント)—0.5% + 20—0.5% + 20
5 A – 10 A
20 Hz – 1 kHz
確度 ± (% リーディング + カウント)—1.5% + 20—1.5% + 20
レコード（ロギング）長—1,000ポイント—1,000ポイント

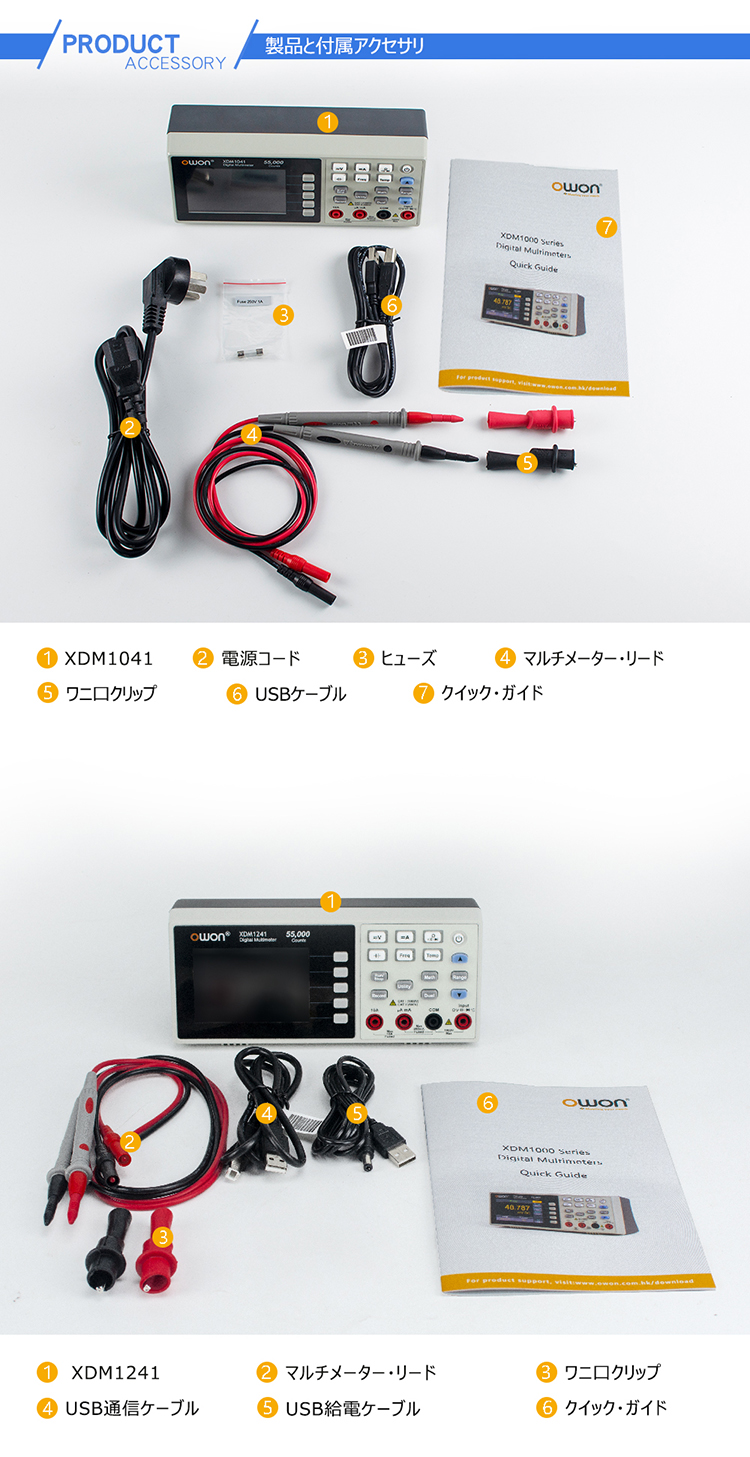

アクセサリー

XDM1041 / XDM1241

標準付属品

数量

電源コード　（XDM1041のみ）

1

USB Type-A ー ピン端子 DC電源ケーブル　（XDM1241のみ）

1

マルチメーターリード

1

ワニ口クリップ

１

USBケーブル

1

クイックガイド

1

ヒューズ （XDM1041のみ）

1

XDM1051 / XDM1251

付属品

写真

USB-DC 電源ケーブル（XDM1251 のみ）

電源コード（XDM1051 のみ）

USB データケーブル

細針テストリード

ユーザーマニュアル

付属品は実際の出荷内容に準じます。
