SPECTRUM ANALYZER

HSA1000

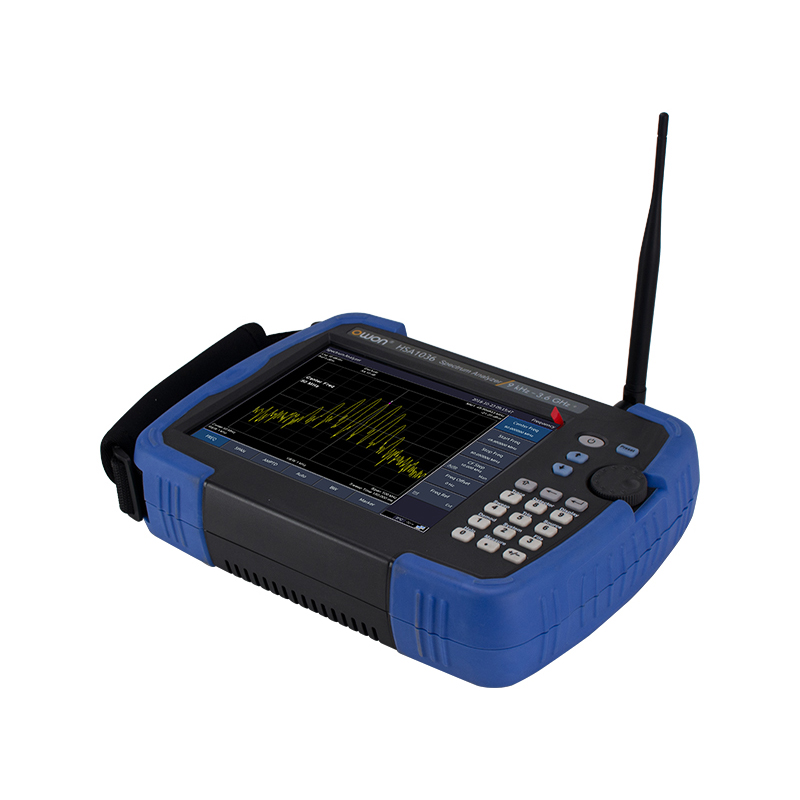

HSA1000シリーズ ハンドヘルド・スペクトラムアナライザ

HSA1000シリーズ ハンドヘルド・スペクトラムアナライザ

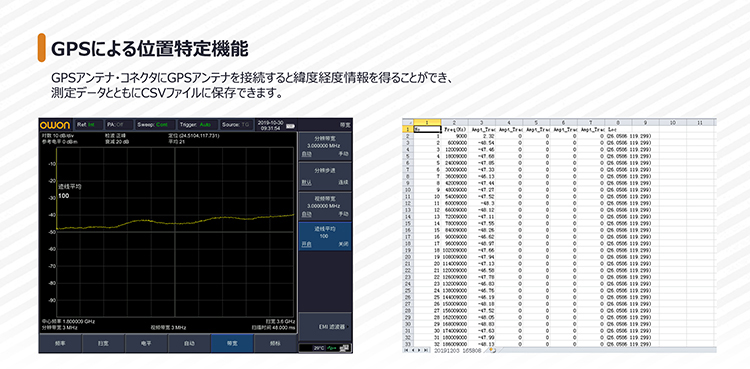

  • GPS受信機を標準装備
  • EMIフィルタ、準尖頭値検波器

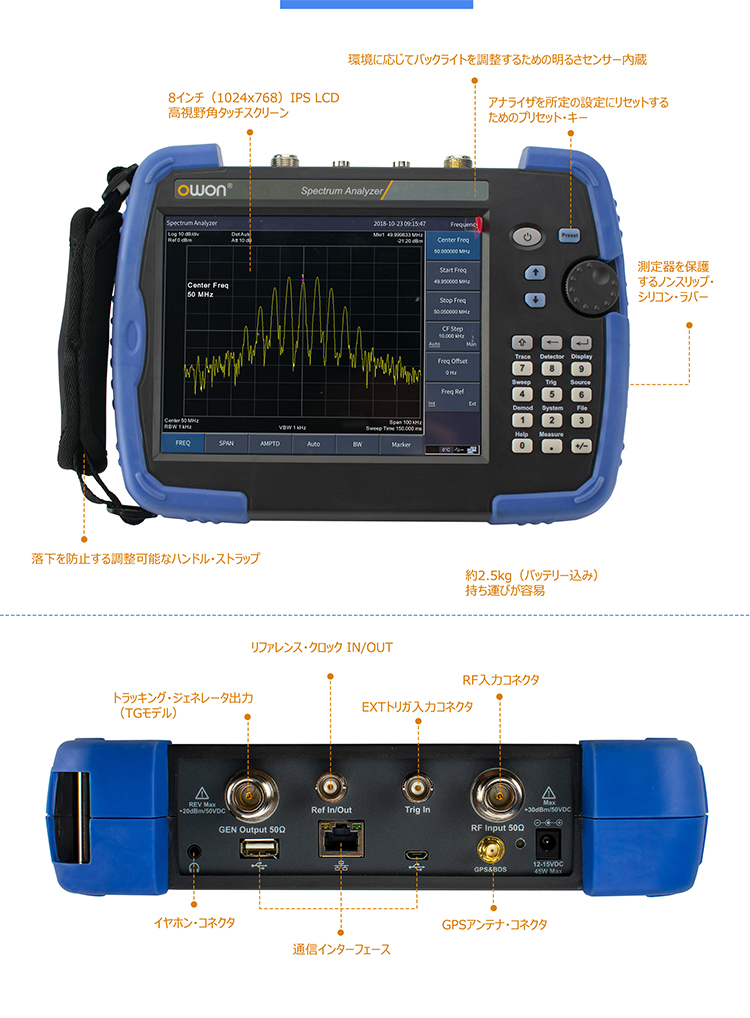

  • 視野角が広い 8インチIPSタッチスクリーン・ディスプレイ

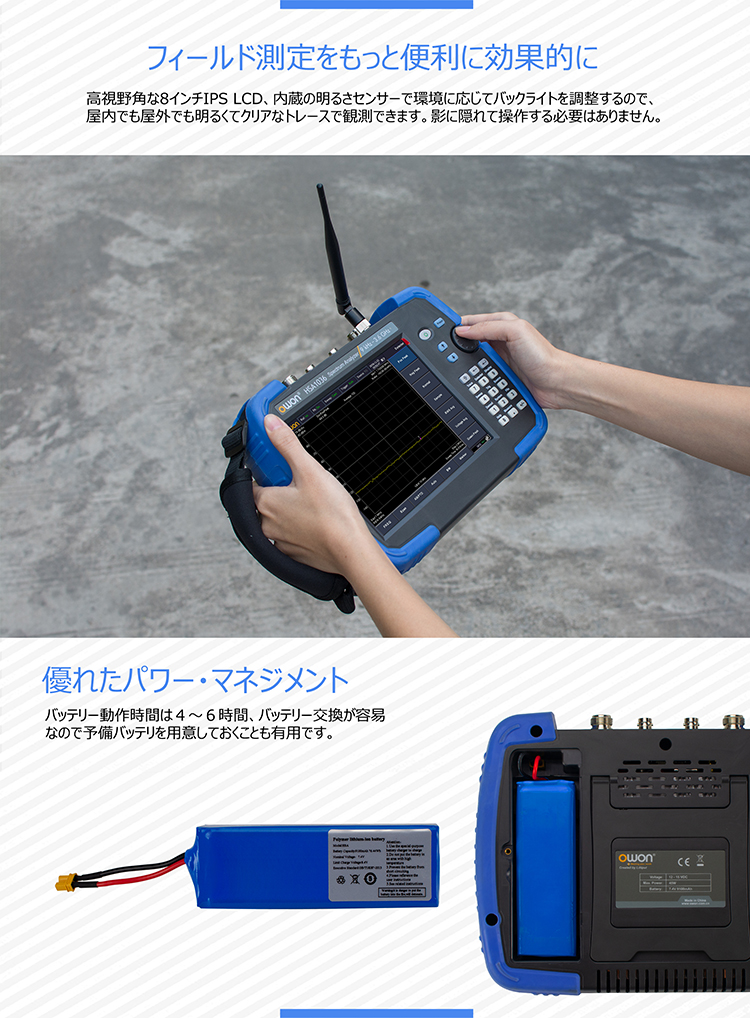

  • 4〜6時間駆動できるリチウムイオン電池
T&Mallで購入デモ機貸出

特長

HSA1016 / HSA1016-TG / HSA1036 / HSA1036-TG

  • 周波数範囲：9 kHz〜7.5 GHz
  • 表示平均ノイズレベル（DANL）：-160dBm
  • 位相ノイズ：-80dBc/Hz @1Gz, 10 kHzオフセット
  • レベル測定確度：<1.5dB
  • 分解能帯域幅（RBW）：最小10 Hz
  • GPS受信機を標準装備
  • EMIフィルタ、準尖頭値検波器
  • 最高3.6 GHzトラッキング・ジェネレータ（TGモデル）
  • 視野角が広い 8インチIPSタッチスクリーン・ディスプレイ
  • 4〜6時間駆動できるリチウムイオン電池

HSA1075 / HSA1075-TG

  • 周波数範囲： 9kHz〜7.5GHz
  • 表示平均ノイズレベル（DANL）： -160dBm
  • 位相ノイズ： -80dBc/Hz @1Gz, 10KHzオフセット
  • レベル測定確度： <1.5dB
  • 分解能帯域幅（RBW）： 最小10Hz
  • GPS受信機を標準装備
  • EMIフィルタ、準尖頭値検波器
  • 最高3.6GHzトラッキング・ジェネレータ（TGモデル）
  • 視野角が広い 8インチIPSタッチスクリーン・ディスプレイ
  • 4〜6時間駆動できるリチウムイオン電池

ラインナップ

モデル製品名税込価格（円）
HSA1016HSA1016 スペクトラムアナライザ 9kHz～1.6GHz¥233,200
HSA1016-TGHSA1016-TG スペクトラムアナライザ 9kHz～1.6GHz¥286,000
HSA1036HSA1036 スペクトラムアナライザ 9kHz～3.6GHz¥468,600
HSA1036-TGHSA1036-TG スペクトラムアナライザ 9kHz～3.6GHz¥518,100
HSA1075HSA1000シリーズ スペクトラムアナライザ 9kHz～7.5GHz¥933,900
HSA1075-TGHSA1000シリーズ スペクトラムアナライザ 9kHz～7.5GHz、TG付き¥1,221,000

製品詳細

HSA1016 / HSA1016-TG / HSA1036 / HSA1036-TG

HSA1000 シリーズ ハンドヘルド・スペクトラム・アナライザ
(屋外のフィールドで便利なバッテリー駆動、位置を特定できるGPS受信機内蔵)

■低ノイズのスペクトラム・アナライザ

・最小RBW 1Hzは、主信号と近傍信号との弁別に有効です。

■クイックキャプチャー機能

自動車のリモート・キーやTPMS（タイヤ空気圧監視システム）は、通常はASK変調やFSK変調を使用しています。
XSA800はASK/FSK信号を取り込んで、センター周波数、パワー、オフセット・パラメータを得ることができます。

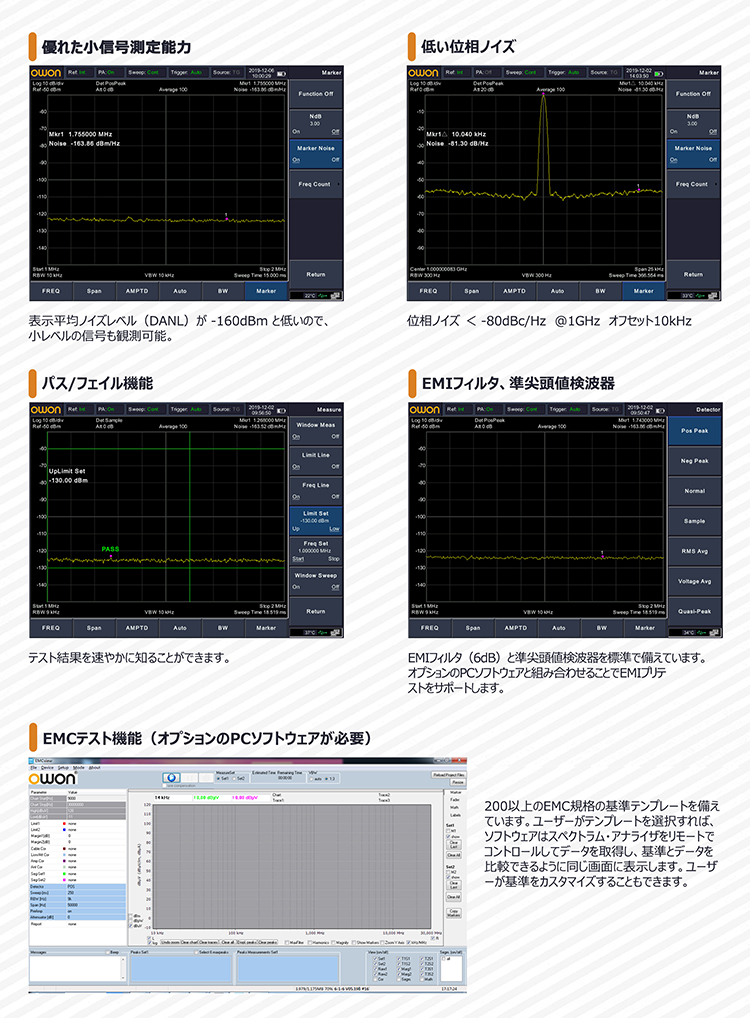

■ 優れた小信号測定能力

表示平均ノイズレベル（DANL）が−160dBmと低いので、小レベルの信号も観測可能。

■低い位相ノイズ

位相ノイズ ＜ −80dBc/Hz @1GHz オフセット10kHz

■パス／フェイル機能

テスト結果を速やかに知ることができます。

■EMIフィルタ、準尖頭値検波器

EMIフィルタ（6dB）と準尖頭値検波器を標準で備えています。
オプションのPCソフトウェアと組み合わせることでEMIテストをサポートします。

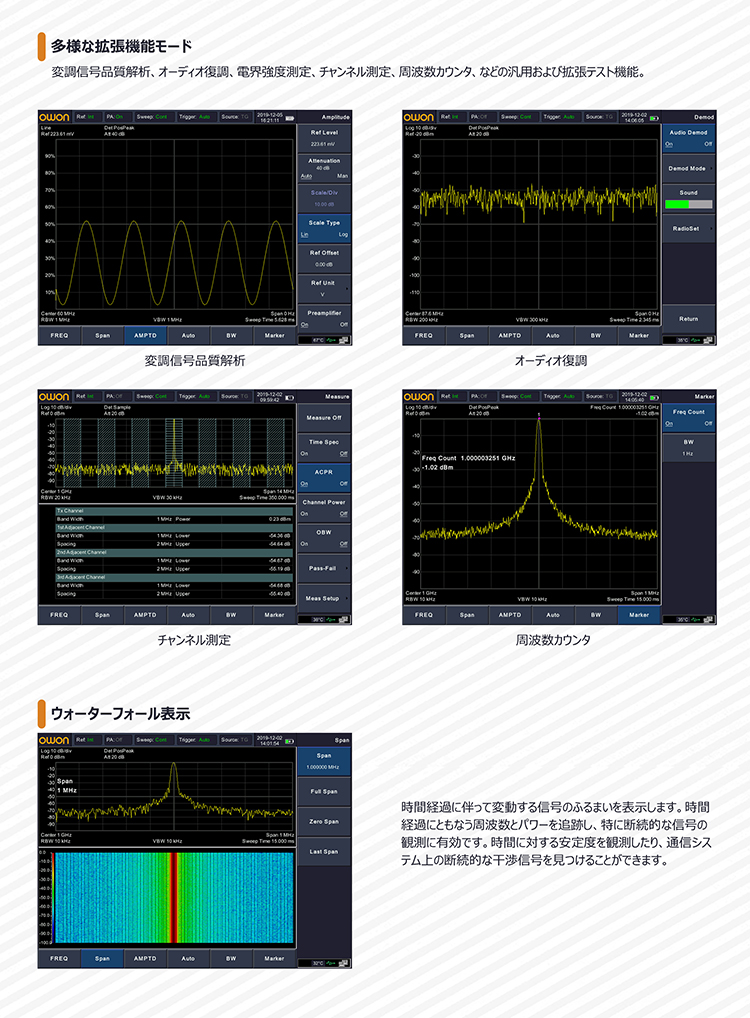

■多様な拡張機能モード

変調信号品質解析、オーディオ復調、電界強度測定、チャンネル測定、周波数カウンタ、などの汎用および拡張テスト機能。

■EMCテスト機能（オプションのPCソフトウェアが必要）

200以上のEMC規格の基準テンプレートを備えています。ユーザーがテンプレートを選択すれば、ソフトウェアはスペクトラム・アナライザをリモートでコントロールしてデータを取得し、基準とデータを比較できるように同じ画面に表示します。ユーザーが基準をカスタマイズすることもできます。

HSA1075 / HSA1075-TG

仕様

モデルHSA1016HSA1016-TGHSA1036HSA1036-TGHSA1075HSA1075-TG
ディスプレイ8 inch touch LCD8インチ タッチLCD
周波数範囲9kHz - 1.6 GHz9kHz - 3.6 GHz9kHz - 7.5 GHz
周波数分解能1Hz

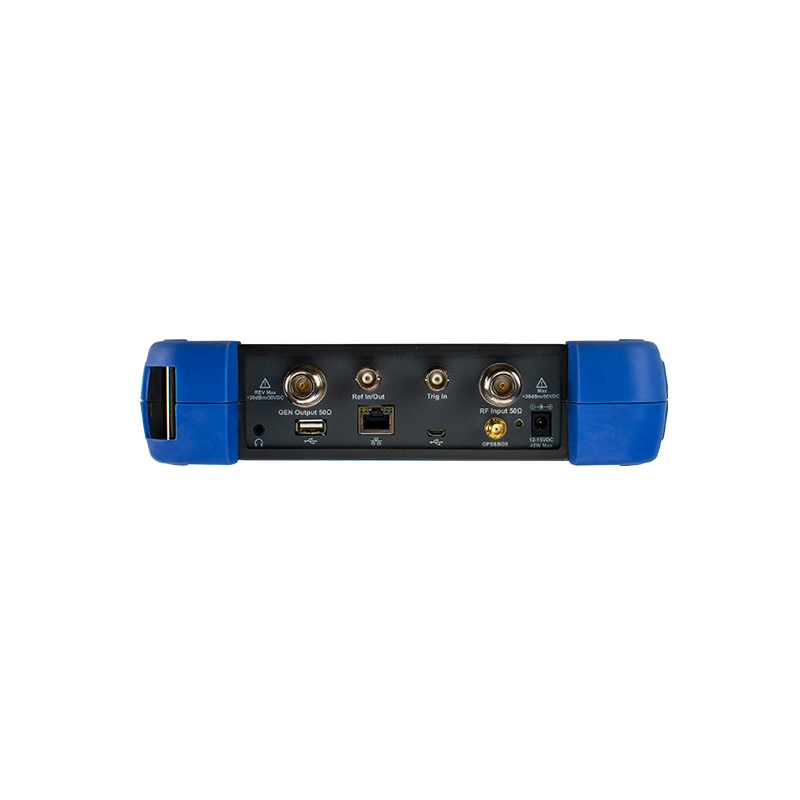

通信インターフェースUSB HOST, USB DEVICE, LAN, earphone portUSBホスト、USBデバイス、LAN、イヤホン端子
表示平均ノイズレベル（DANL）(入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃,
入力インピーダンス=50Ω、RBW 1Hzにノーマライズ
1MHz-10MHz：-160dBm (Typical)
10MHz-1GHz：-160dBm (Typical)
1GHz-1.6GHz：-158dBm (Typical)		(入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃,
入力インピーダンス=50Ω、RBW 1Hzにノーマライズ
1MHz-10MHz：-160dBm (Typical)
10MHz-1GHz：-160dBm (Typical)
1GHz-3.6GHz：-158dBm (Typical)		(入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃,
入力インピーダンス=50Ω、RBW 1Hzにノーマライズ)
オフプリアンプ
9 kHz to 1 MHz—-95dBm（代表値）、<-88dBm
1 MHz~500 MHz—-140dBm（代表値）、<-130dBm
500 MHz~3.6GHz—-138dBm（代表値）、<-128dBm
3.6G Hz~6GHz—-134dBm（代表値）、<-124dBm
6G Hz~7.5GHz—-129dBm（代表値）、<-119dBm
プリアンプオン
9 kHz to 1 MHz—-135dBm（代表値）、<-128dBm
1 MHz~500 MHz—-160dBm（代表値）、<-150dBm
500 MHz~3.6GHz—-158dBm（代表値）、<-148dBm
3.6G Hz~6GHz—-154dBm（代表値）、<-144dBm
6G Hz~7.5GHz—-149dBm（代表値）、<-139dBm
トラッキングジェネレータ—100 kHz-1.6 GHz—
トラキング・ジェネレータ—100 kHz-3.6 GHz—
シグナル・ジェネレータ—35 MHz-3.6 GHz—
トレース機能Clear write, Max Hold, Min Hold, View, Blank, Averageクリア・ライト、マックス・ホールド、ミン・ホールド、ビュー、ブランク、アベレージ
出力レベル範囲—-30 dBm-0 dBm—-30 dBm-0 dBm—
出力レベル分解能—1dB—1dB—
エージングレート<1ppm/Year<1ppm/年
検波器Positive-peak, negative-peak, sample, normal, RMS—
レベル単位dBm,dBuW,dBpW,dBmV,dBuV, W,VdBm、dBuW、dBpW、dBmV、dBuV、W、V
位相ノイズ（fc=1GHz）<-80 dBc/Hz @10 kHz offset<-80dBc/Hz（10kHz オフセット）
分解能帯域幅（RBW）（-3dB）10 Hz to 500 kHz (1-10 steps by sequence), 1 MHz, 3 MHz10Hz～500kHz（1-10 シーケンス・ステップ）、1MHz、3MHz
ビデオ帯域幅（VBW）（-3dB）10Hz to 3MHz
トラッキング・ジェネレータ（TGモデル）—100kHz～7.5GHz
出力レベル範囲（TGモデル）—-30dBm～0dBm
出力レベル分解能（TGモデル）—1dB

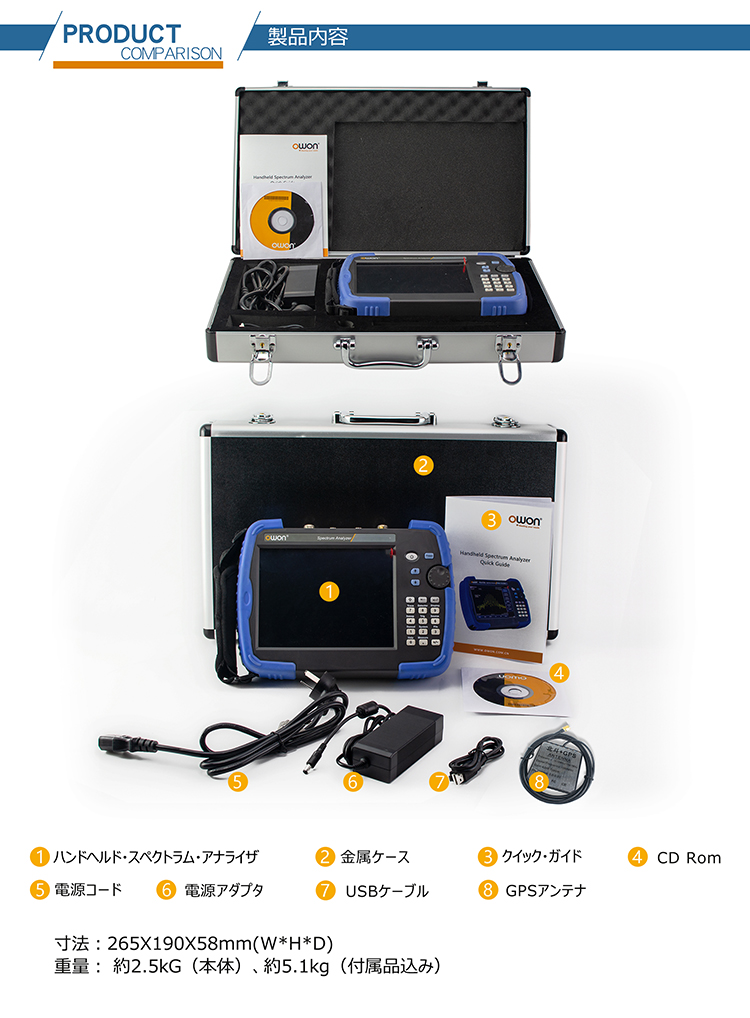

アクセサリー

HSA1016 / HSA1016-TG / HSA1036 / HSA1036-TG

標準付属品

数量

金属ケース

1

クイックガイド

1

CD ROM

1

電源コード

1

電源アダプタ

1

USBケーブル

1

GPSアンテナ

1
