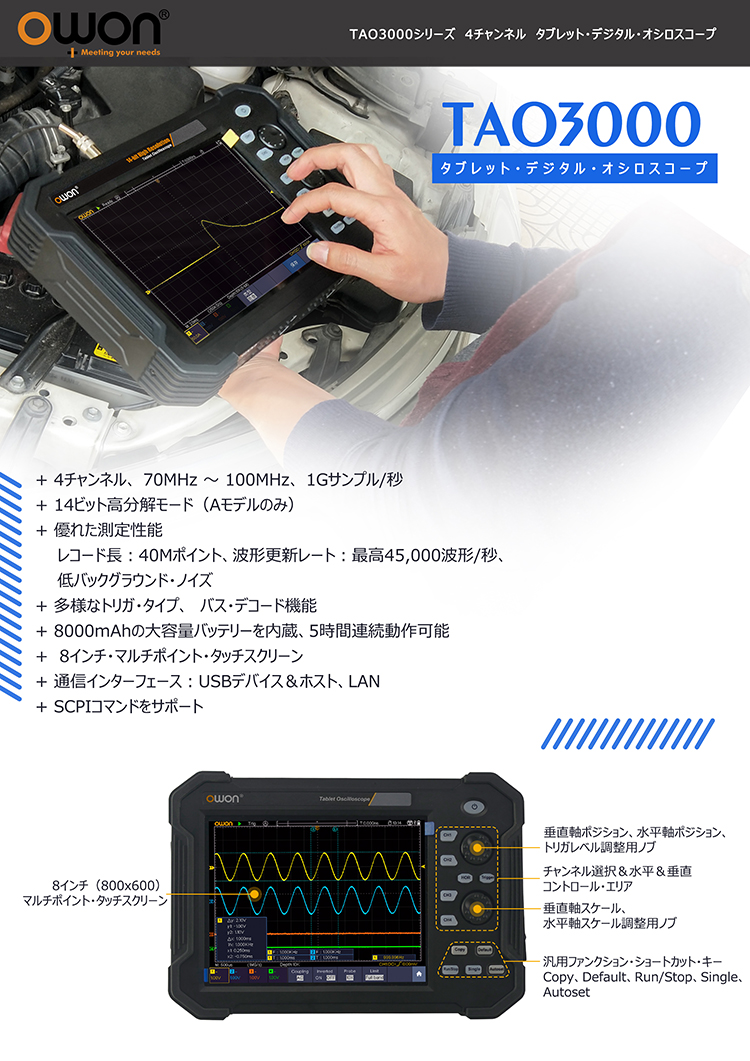

TAO3000シリーズ 4チャンネル タブレット・オシロスコープ
+ 周波数帯域： 70MHz, 100MHz
+ 4チャンネル
+ サンプルレート ： 最高 1Gサンプル/秒

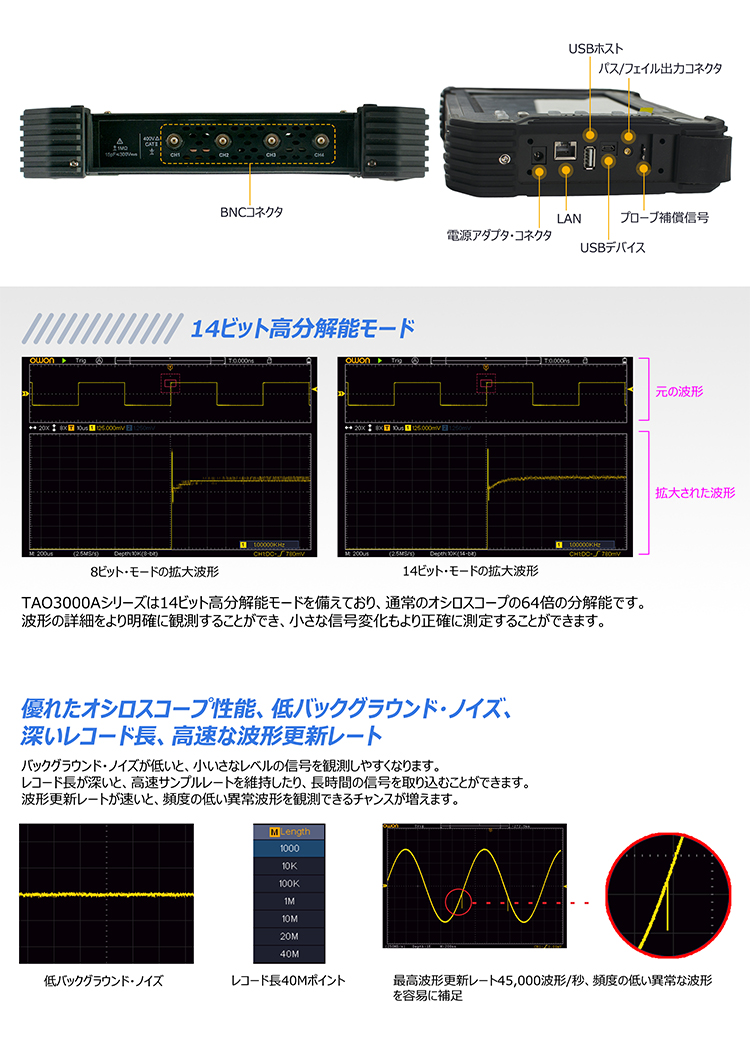

+ 垂直軸分解能： 最大 14ビット（Aモデル）
+ レコード長： 40M
+ 波形更新レート： 最高 45000波形/秒
+ 8000mAh バッテリー内蔵、連続５時間動作可能
+ 低バック・グラウンド・ノイズ

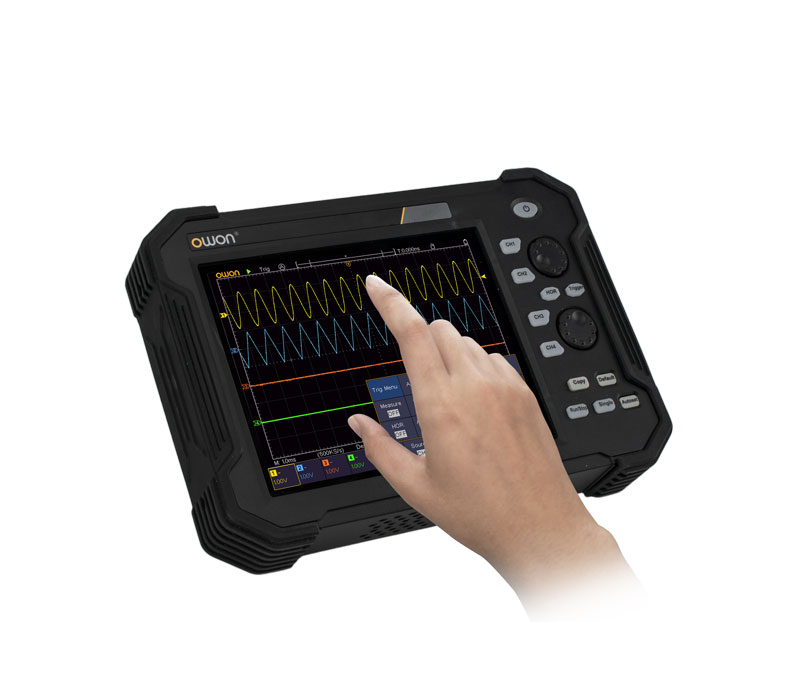

+ 8インチ タッチスクリーン
+ SCPIコマンドをサポート

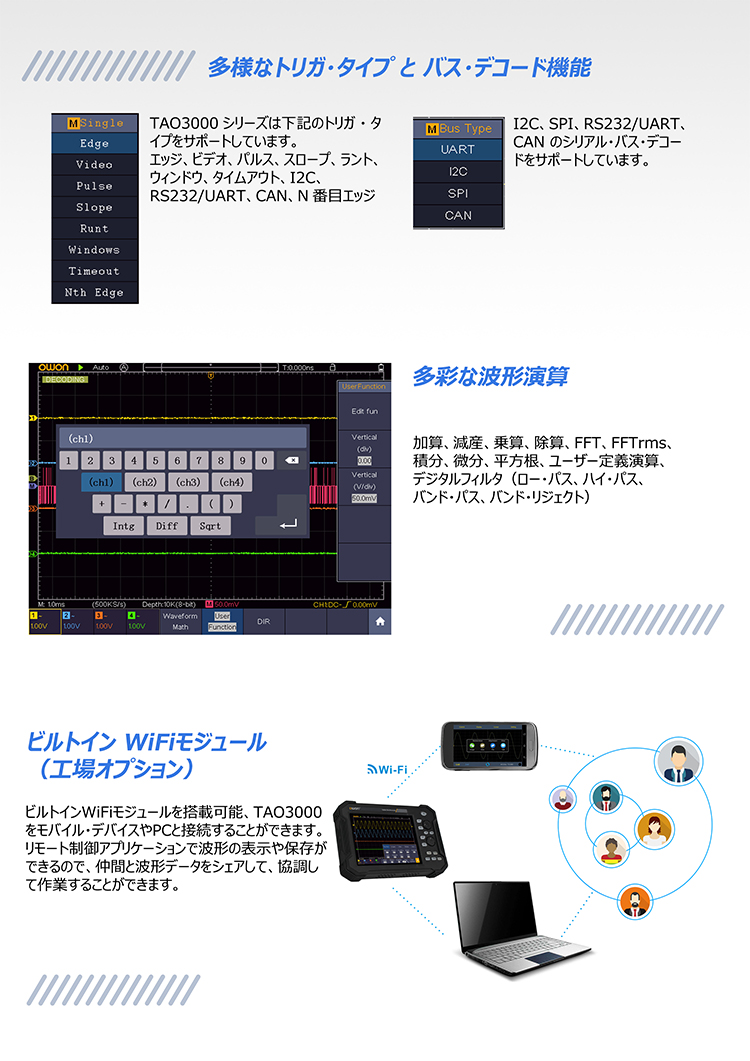

+ 多様なトリガ, バス・デコード機能（オプション）
+ インターフェース：USBホスト、USBデバイス、LAN
サポート
製品詳細
仕様
| モデル | TAO3074 | TAO3104 | TAO3074A | TAO3104A |
| 周波数帯域幅 | 70MHz | 100MHz | 70MHz | 100MHz |
| サンプルレート | 最高 1Gサンプル/秒 | |||
| 垂直軸分解能 | 8bビット | 最大14ビット | ||
| レコード長 | 40M | |||
| 波形更新レート | 最高 45000波形/秒 | |||
| 水平軸スケール | 1ns/div - 1000s/div, step by 1 - 2 - 5 | |||

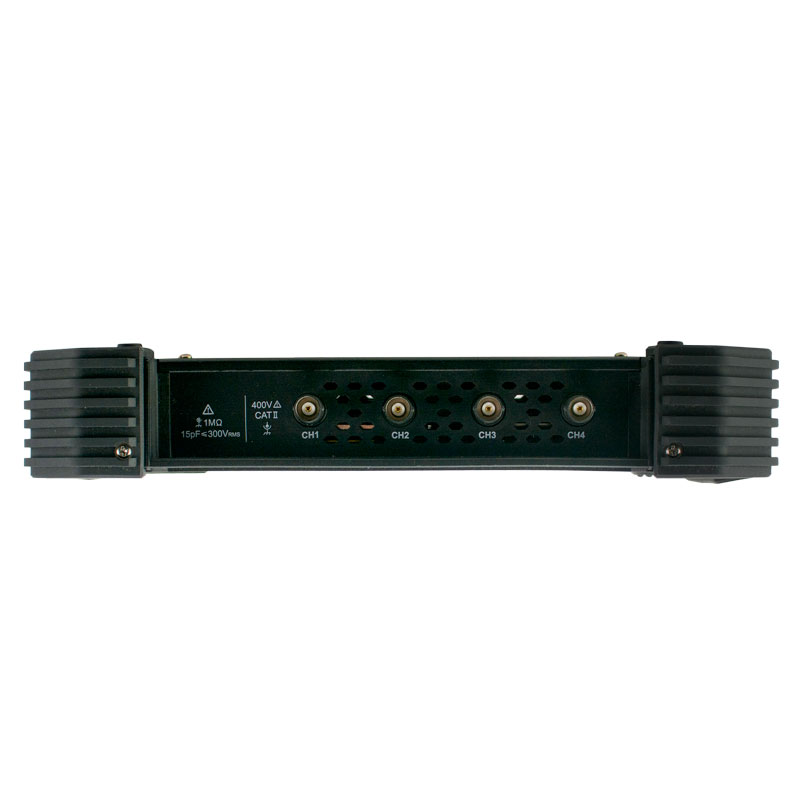

| チャンネル数 | 4 | |||
| ディスプレイ | 8インチ カラーLCD、800 x 600ピクセル、マルチタッチ・スクリーン | |||
| 入力インピーダンス | 1MΩ±2％ // 15pF±5pF | |||
| 最大入力電圧 | 1MΩ ≤ 300Vrms | |||
| プローブ減衰係数 | 0.001X-1000X、1-2-5ずつ増加 | |||
| 入力カップリング | DC, AC, GND | |||
| 垂直軸スケール | 1mV/div - 10V/div (at input) | |||
| トリガ・タイプ | Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN（オプション） | |||
| バス・デコード（オプション） | I2C, SPI, RS232, CAN | |||
| トリガ・モード | オート、ノーマル、シングル | |||
| 自動測定 | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |||
| 波形演算 | ＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義、デジタル・フィルタ | |||
| 波形保存 | 100 波形 | |||

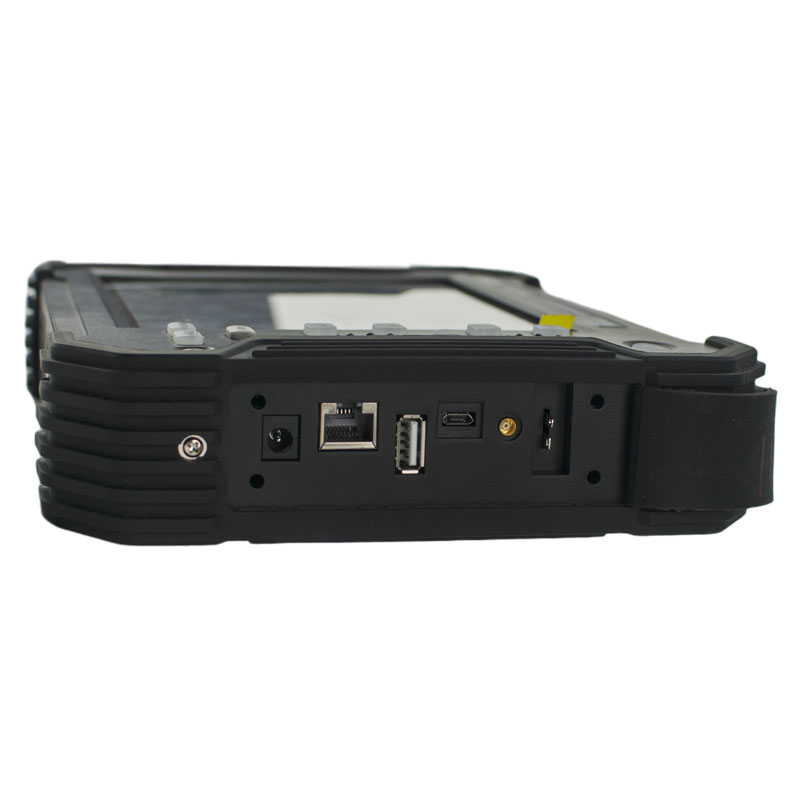

| インターフェース | USBホスト、USBデバイス、LAN | |||
| 周波数カウンタ | トリガ・チャンネルに対して実施可能 | |||

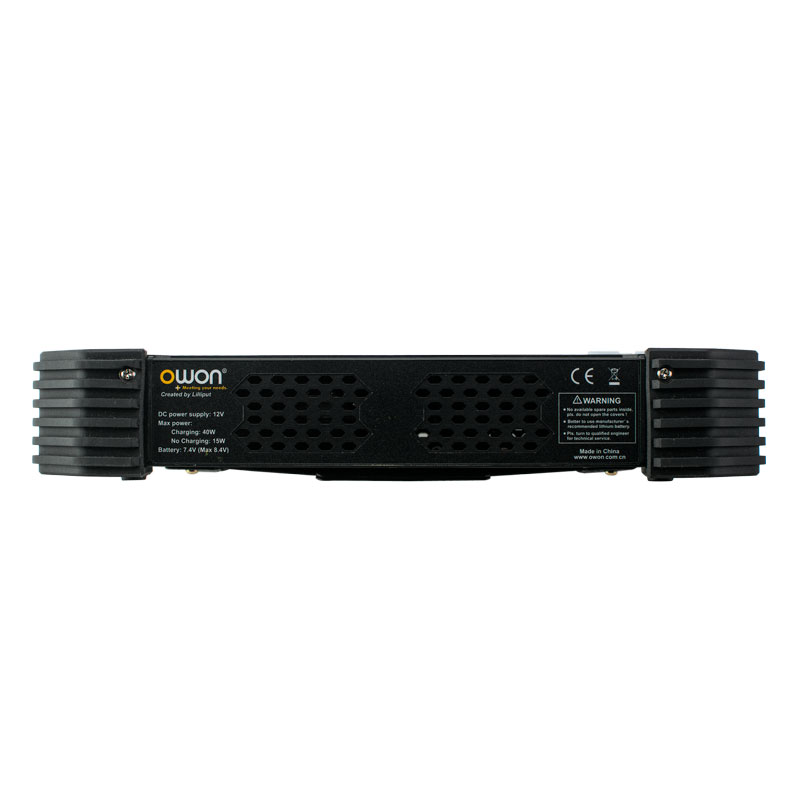

| バッテリー | 7.4V, 8000mAh， 5時間動作 | |||
| 寸法（WxHxD） | 270x191x48 | |||
| 重量 | 約1.7kg | |||
