TAO3000シリーズ 2チャンネル タブレット・オシロスコープ
+ 周波数帯域: 70MHz, 100MHz, 120MHz
+ 2チャンネル
+ サンプルレート: 最高 1Gサンプル/秒
+ オシロスコープ + 4½桁マルチメーター + データ・ロガー
+ 垂直軸分解能: 最大14ビット(Aモデル)
+ レコード長: 40M
+ 波形更新レート: 最高 45,000波形/秒
+ 8000mAh バッテリー内蔵、連続5時間動作可能
+ 低バック・グラウンド・ノイズ
+ 8インチ・タッチスクリーン
+ SCPIコマンドをサポート
+ 多様なトリガ, バス・デコード機能(オプション)

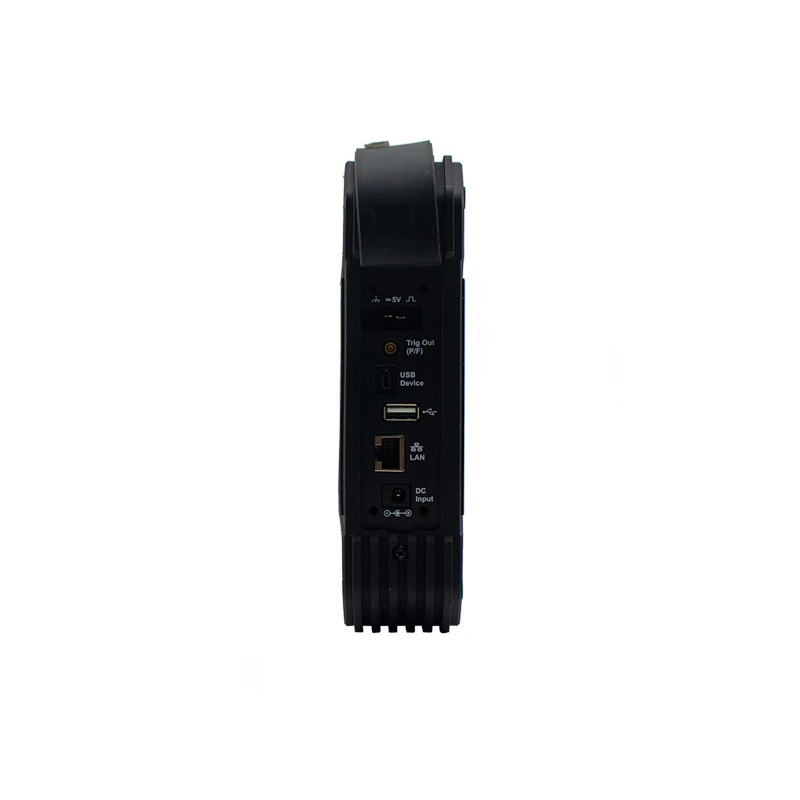

+ インターフェース: USBホスト, USBデバイス, LAN
![](../img/200x133.png)
The accessories subject to final delivery.
-
Power Cord
-
CD Rom
-
Quick Guide
-
USB Cable
-
Probe
-
Probe Adjust
-
Multimeter Lead
-
Adapter
-
Current Extension Module
-
Carryiing Case(optional)
-
BNC-SAM
-
Micro USB Cable
-
Stand Holder
![](../Upload/image/20206/18/1.jpg)
![](../Upload/image/20206/18/2.jpg)
![](../Upload/image/20206/18/3.jpg)
![](../Upload/image/20206/18/5.jpg)
モデル |
TAO3072 |
TAO3102 |
TAO3122 |
TAO3072A |
TAO3102A |
TAO3122A |
周波数帯域 |
70MHz |
100MHz |
120MHz |
70MHz |
100MHz |
120MHz |
サンプルレート |
最高 1Gサンプル/秒 |
|||||
垂直軸分解能 |
8ビット |
最大14ビット |
||||
レコード長 |
40M |
|||||
波形更新レート |
最高 45,000 波形/秒 |
|||||
水平軸スケール |
1ns/div - 1000s/div, step by 1 - 2 - 5 |
|||||
チャンネル数 |
2 |
|||||
ディスプレイ |
8インチ・カラーLCD, 800 x 600ピクセル,マルチタッチ・スクリーン |
|||||
入力インピーダンス |
1MΩ ± 2% // 15pF ± 5pF |
|||||
最大入力電圧 |
1MΩ ≤ 300Vrms; |
|||||
DCゲイン確度 |
±3% |
|||||
プローブ減衰係数 |
0.001X - 1000X, step by 1 - 2 - 5 |
|||||
時間軸確度 |
±2.5ppm |
|||||
入力カップリング |
DC, AC, GND |
|||||
垂直軸スケール |
1mV/div - 10V/div |
|||||
トリガ・タイプ |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN(オプション) |
|||||
バス・デコード(オプション) |
I2C, SPI, RS232, CAN |
|||||
トリガ_モード |
オート, ノーマル, シングル |
|||||
自動測定 |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
|||||
波形演算 |
+, -, ×, ÷, FFT,FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter |
|||||
波形保存 |
100 波形 |
|||||
インターフェース |
USB host, USB device, LAN |
|||||
周波数カウンタ |
トリガ・チャンネルに対して実施可能 |
|||||
バッテリー |
7.4V, 8000mAh, 5時間動作 |
|||||
寸法 (WxHxD) |
270x191x48(mm) |
|||||
重量 |
約 1.7kg |
+マルチメーター 仕様
分解能 |
電圧レンジ |
電流レンジ |
抵抗レンジ |
ダイオード |
オート・レンジ |
4 1/2 桁 |
mV: 20.000mV - 200.00mV |
DCA: 20.00A |
200.00Ω - 100.00MΩ |
√ |
√ |
