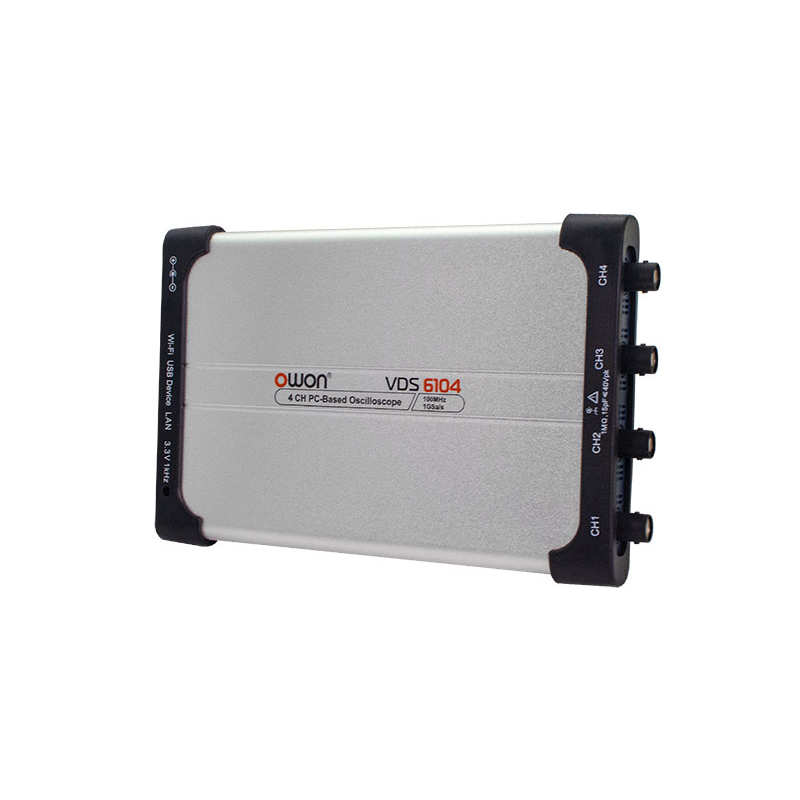

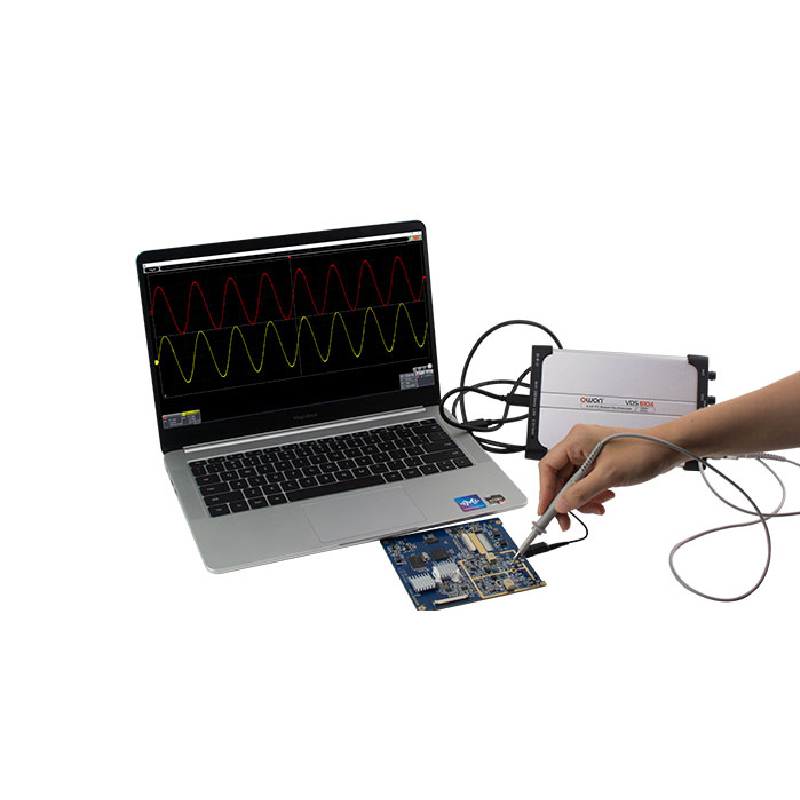

VDS6000シリーズ 4チャンネル PCベース・オシロスコープ
+ 周波数帯域： 70MHz, 100MHz
+ 4チャンネル
+ サンプルレート： 最高 1Gサンプル/秒

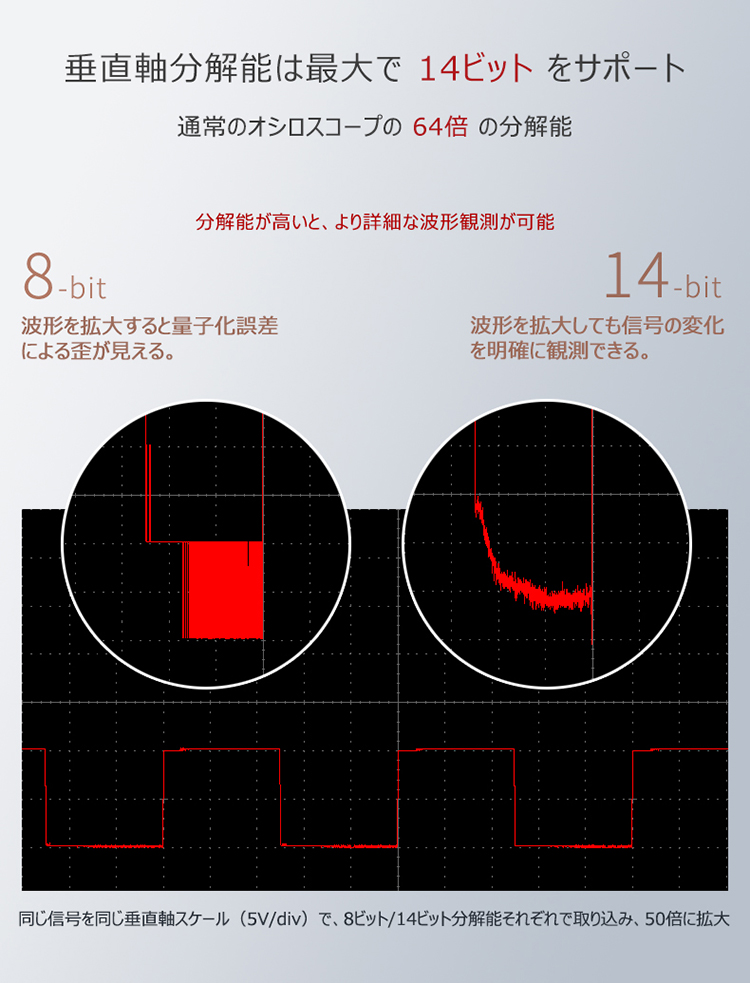

+ 最大垂直軸分解能： 14ビット（Aモデル）, 8ビット（そのほかのモデル）
+ レコード長： 10M
+ SCPIコマンドをサポート
+ 電源： USB Type-Cからの給電、または5〜15VのDC電源

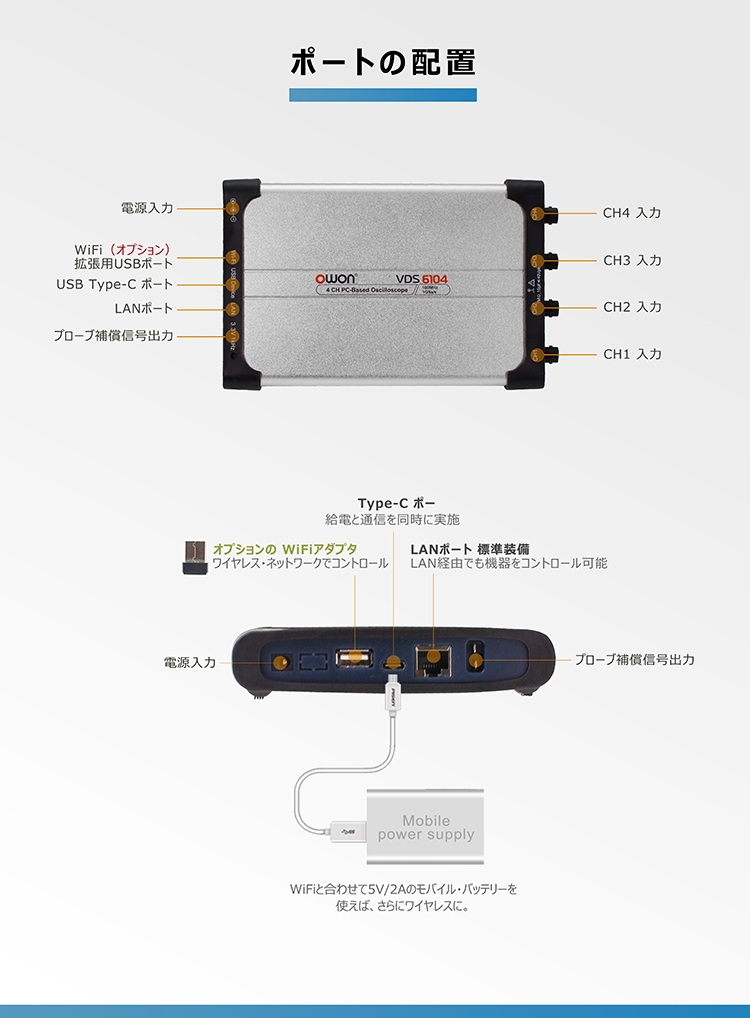

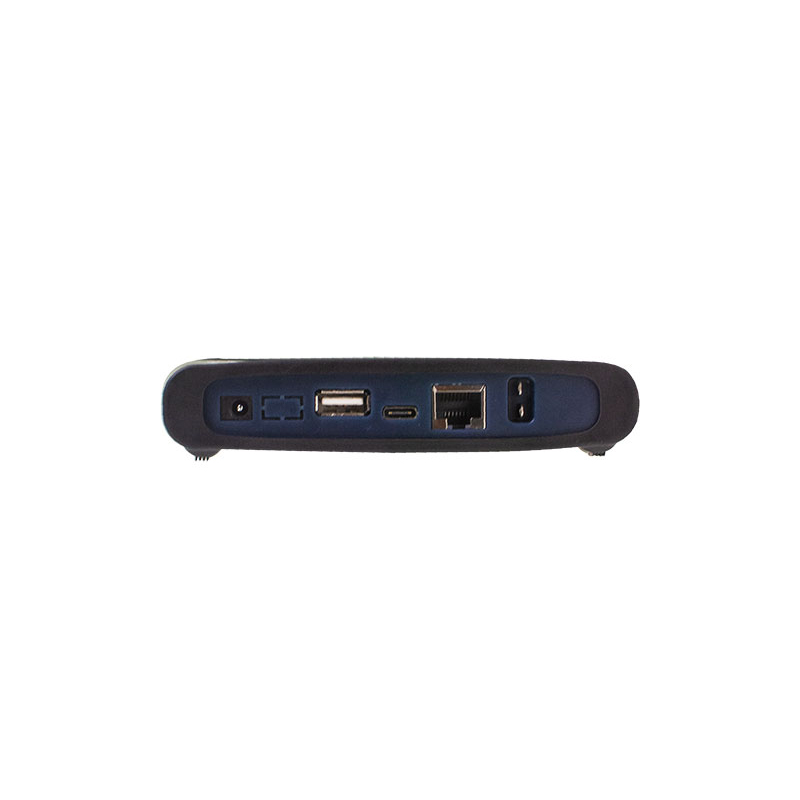

+ インターフェース：USB Type-C, LAN, WiFi（オプション）

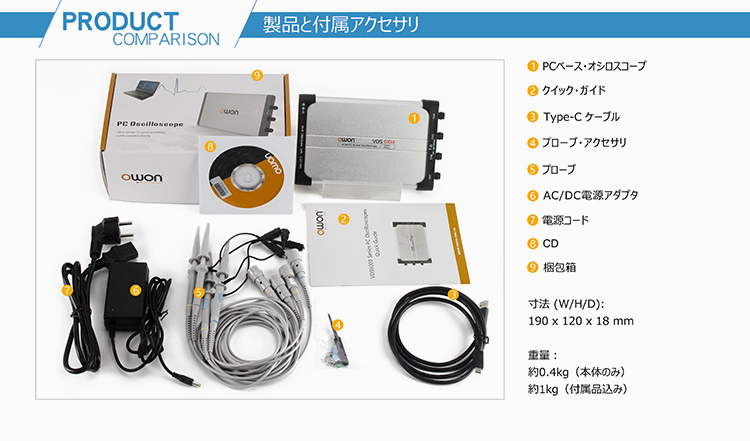

The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
USB Cable -
Probe -
Probe Adjust -
Adapter -
Silicon Gel Case -
Q9 Cable -
WIFI Modular(optional)
|
モデル |
VDS6074 |
VDS6104 |
VDS6074A |
VDS6104A |
|---|---|---|---|---|
|
周波数帯域 |
70MHz |
100MHz |
70MHz |
100MHz |
|
チャンネル数 |
4 |
|||
|
サンプルレート |
最高 1Gサンプル/秒 |
|||
|
水平軸スケール |
1ns/div～100s/div， step by 1～2～5 |
|||
|
アクイジション・モード |
ノーマル, ピーク検出, アベレージ |
|||
|

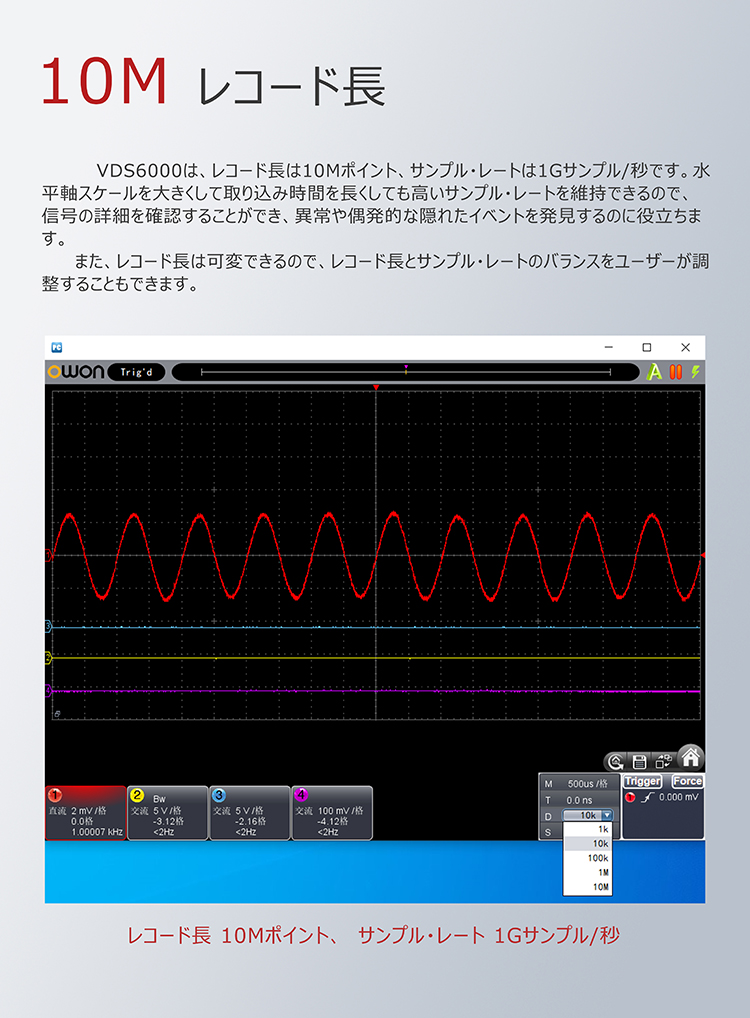

レコード長 |
10M |
|||
|
入力カップリング |
DC, AC, GND |
|||
|
入力インピーダンス |
1MΩ±2% // 15pF±5pF |
|||
|
垂直軸スケール |
2mV/div～5V/div |
|||
|
垂直軸分解能 |
8ビット |
最大14ビット |
||
|
最大入力電圧 |
40V Peak value（DC + AC Peak value） |
|||
|
帯域制限 |
20 MHz，full bandwidth |
|||
|
プローブ減衰比 |
1X，10X，100X，1000X |
|||
|
トリガ・タイプ |
Edge, Pulse,Video, Slope |
|||
|
トリガ・モード |
Auto, Normal, Single |
|||
|
自動測定 |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, |
|||
|
インターフェース |
USB Device (Typ-c), LAN, WiFi(optional) |
|||
|
寸法 (W × H × D) |
190mm×120mm×18mm |
|||
|
重量 |
約0.38kg |
|||
