OSCILLOSCOPENEW

HDS200

HDS200シリーズ ハンドヘルド・オシロスコープ

HDS200シリーズ ハンドヘルド・オシロスコープ
T&Mallで探すデモ機貸出

特長

HDS2102 / HDS2102S / HDS2202 / HDS2202S / HDS242 / HDS242S / HDS25 / HDS25S / HDS272 / HDS272S

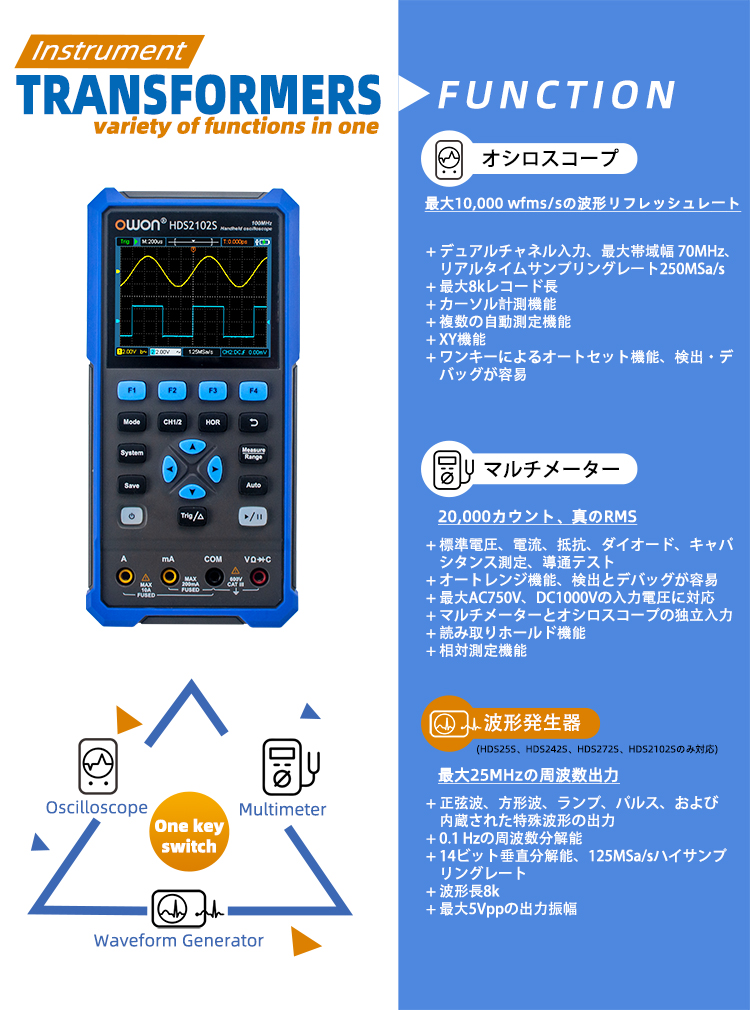

  • オシロスコープ ＋ マルチメーター ＋ 波形発生器（Sモデル）を1台に集約
  • 周波数帯域：25 MHz, 40 MHz, 70 MHz, 100 MHz
  • 2チャンネル
  • サンプルレート：最高250 MSa/s（40 MHz,70 MHzモデル）, 最高500 MSa/s（100 MHzモデル）
  • レコード長：8k
  • 3.5インチ・ハイコントラスト・カラーLCD, 320x240ピクセル
  • 18650リチウム電池、消費電力≤5W、約4時間連続して動作可能
  • USB Type-Cインターフェース、充電と通信をサポート
  • SCPIコマンドによるリモート制御

HDS241 / HDS271

  • オシロスコープ + マルチメーター + 波形発生器
  • オシロスコープ：最高周波数帯域 70 MHz、最高サンプルレート 250 MSa/s
  • マルチメーター：24000カウント、電圧、電流、抵抗、キャパシタン、スダイオード、導通テストをサポート

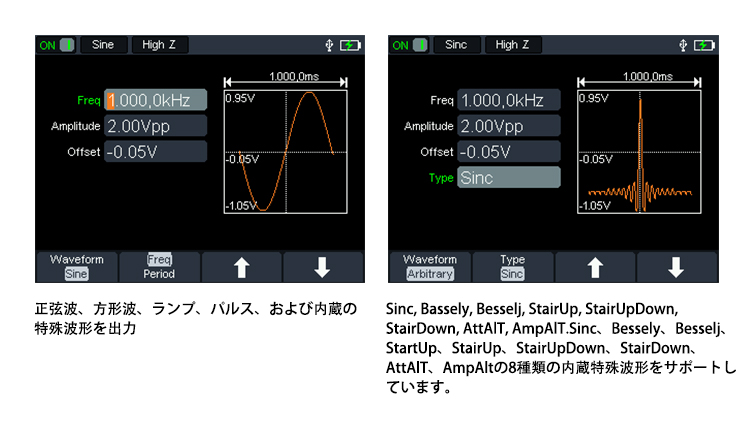

  • 波形発生器：最高出力周波数 100 kHz、サイン、方形波、三角波、パルス出力をサポート
  • 屋外でも見やすい3.5インチ高コントラストLCDディプレイ
  • 給電と通信が可能なUSB Type-C インターフェース
  • SCPIコマンドをサポート

ラインナップ

モデル製品名税込価格（円）
HDS2102HDS200シリーズ オシロスコープ 100MHz、2ch、8bit¥38,500
HDS2102SHDS200シリーズ オシロスコープ 100MHz、2ch、8bit、信号発生器内蔵¥48,400
HDS2202HDS200シリーズ オシロスコープ 200MHz、2ch、8bit¥50,600
HDS2202SHDS200シリーズ オシロスコープ 200MHz、2ch、8bit、信号発生器内蔵¥60,500
HDS241HDS200シリーズ オシロスコープ 40MHz、1ch¥18,700
HDS242HDS200シリーズ オシロスコープ 40MHz、2ch、8bit¥25,300
HDS242SHDS200シリーズ オシロスコープ 40MHz、2ch、8bit、信号発生器内蔵¥31,900
HDS25HDS200シリーズ オシロスコープ 25MHz、2ch、8bit¥18,700
HDS25SHDS200シリーズ オシロスコープ 25MHz、2ch、8bit、信号発生器内蔵¥20,900
HDS271HDS200シリーズ オシロスコープ 70MHz、1ch¥20,900
HDS272HDS200シリーズ オシロスコープ 70MHz、2ch、8bit¥31,900
HDS272SHDS200シリーズ オシロスコープ 70MHz、2ch、8bit、信号発生器内蔵¥35,200

製品詳細

HDS2102 / HDS2102S / HDS2202 / HDS2202S / HDS242 / HDS242S / HDS25 / HDS25S / HDS272 / HDS272S

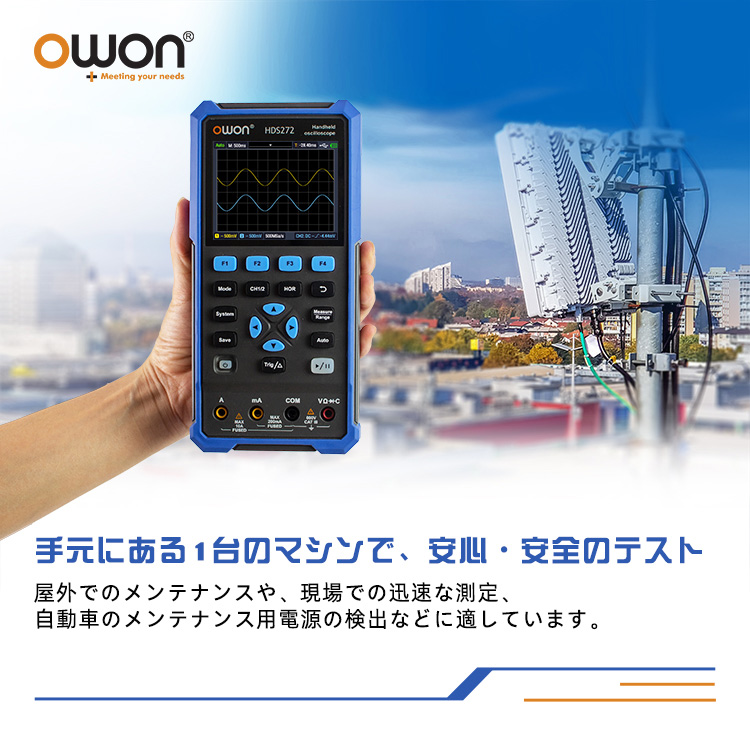

■現場に最適なハンドヘルドオシロスコープ

手元にある1台のマシンで、安心・安全のテスト

■便利性が抜群

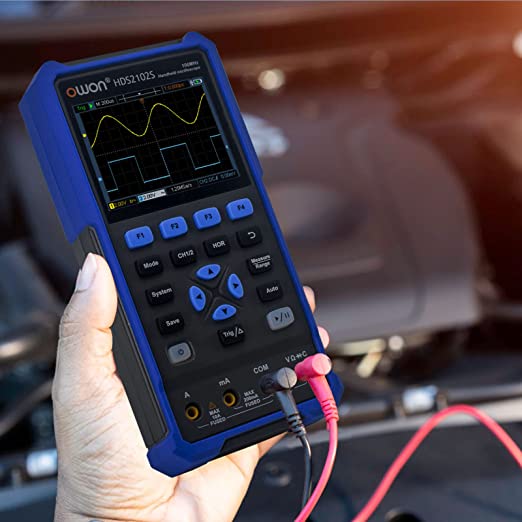

屋外でのメンテナンスや、現場での迅速な測定、
自動車のメンテナンス用電源の検出などに適しています。

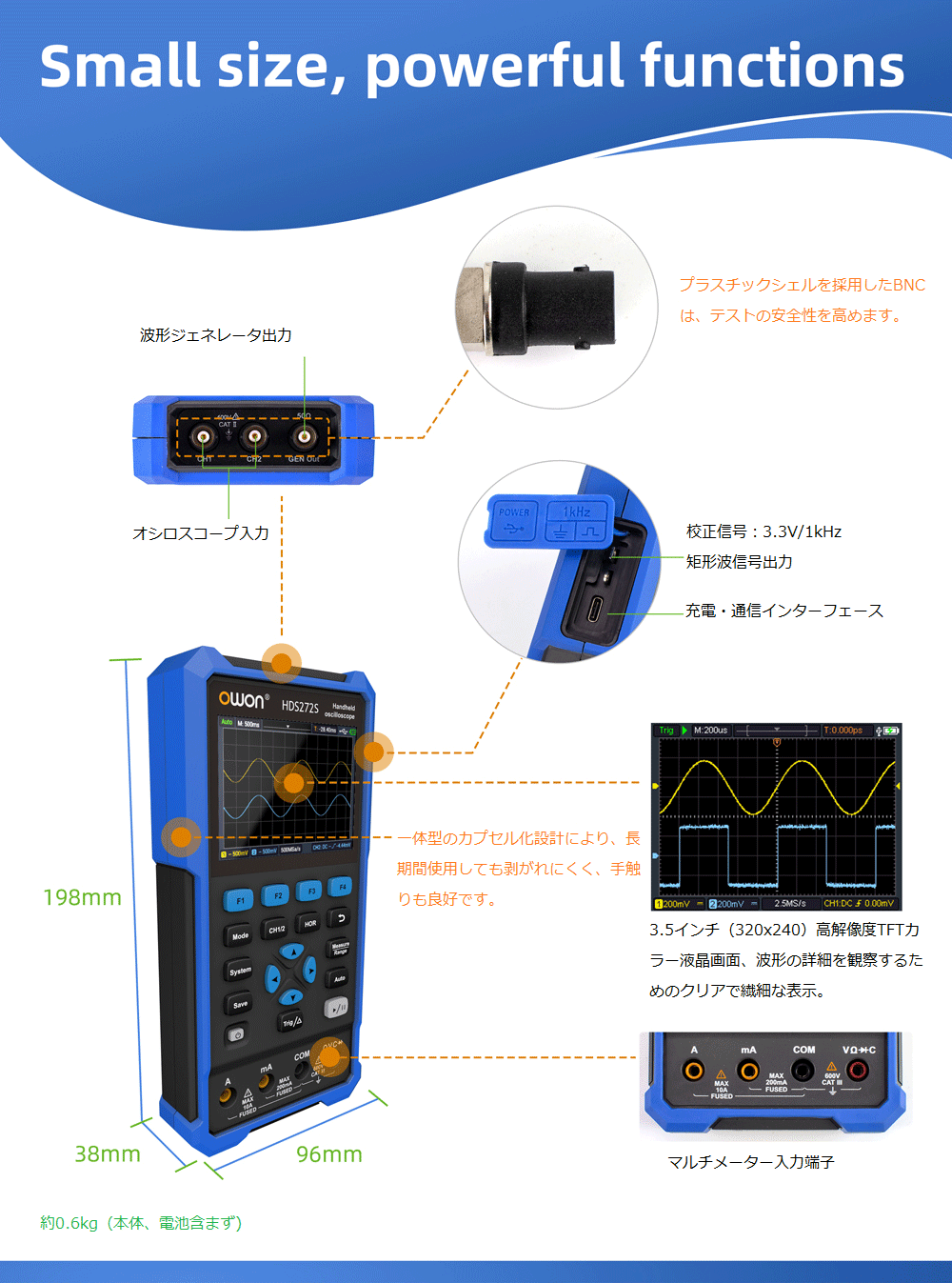

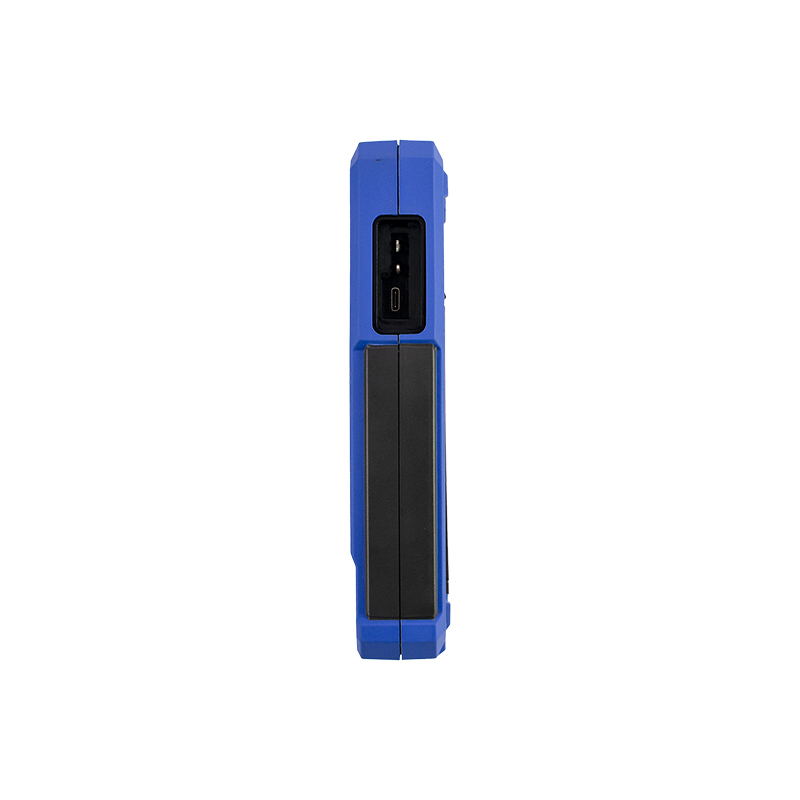

■USB Type-C充電と通信

USB Type-Cインターフェースは、アダプターやパワーバンクでの充電が可能で、PCソフトウェアの接続にも対応しています。

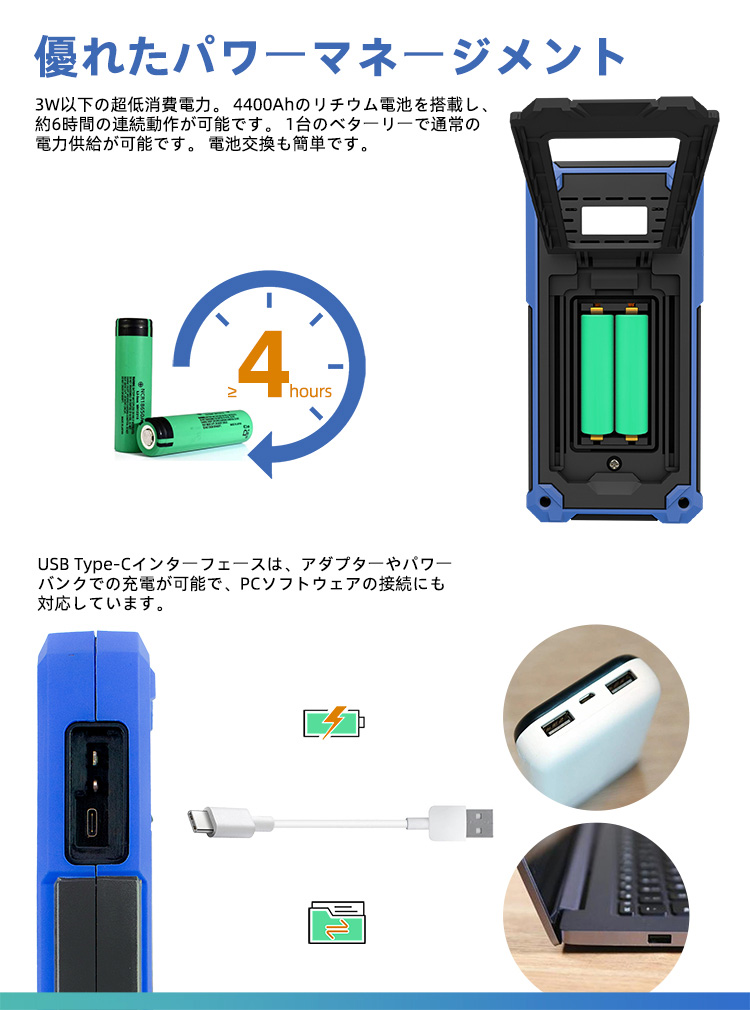

■優れたパワーマネージメント

3W以下の超低消費電力。4400mAhのリチウム電池を搭載し、約4時間の連続動作が可能です。1台のバッテリーで通常の電力供給が可能です。

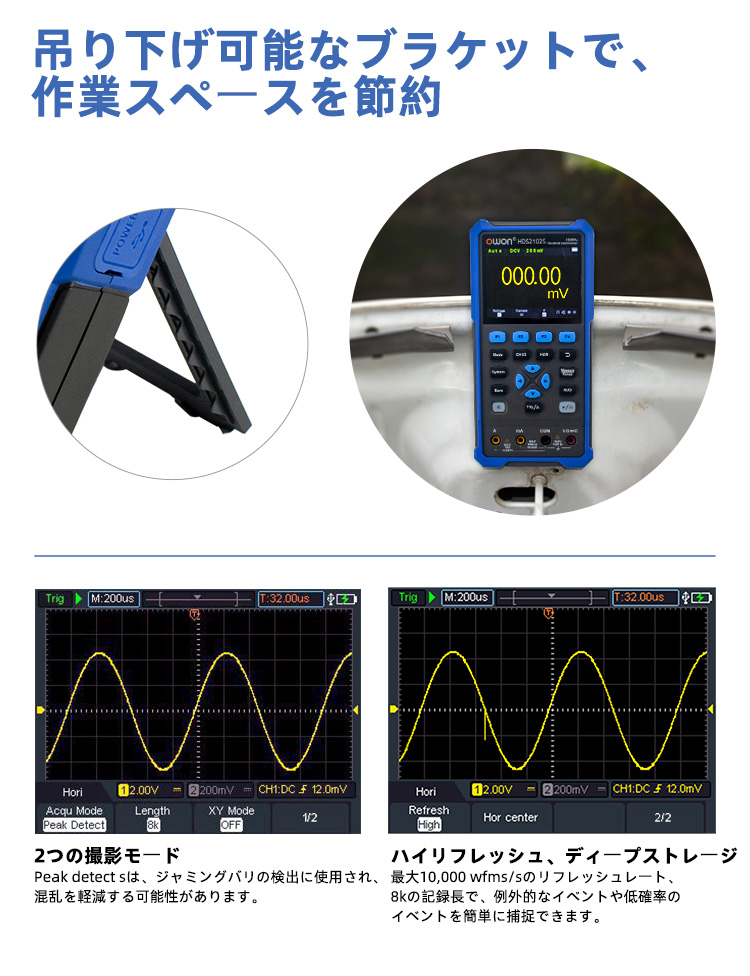

■吊り下げ可能、省スペース

吊り下げ可能なブラケットで、作業スペースを節約

■多機能測定対応

・2つの撮影モード
Peak detect は、ジッタやグリッチの検出に使用され、混乱を軽減する可能性があります。ハイリフレッシュ、ディープ

・ストレージ
最大10,000 wfms/sのリフレッシュレート、8kの記録長で、例外的なイベントや低確率のイベントを簡単に捕捉できます。

・7種類の自動測定
周波数、周期、幅、高さ、最大、最小、平均、PK-PK、最大6個の自動測定値を同時に表示可能。

・カーソル測定機能
カーソル間の電圧差（ΔV）およびカーソル間の時間差（ΔT）の測定に対応しています。

■セーブ機能と20000カウント（新のRMS）

4つの設定、4つの基準波形、4つの波形イメージ、4つのCSV波形ファイルを保存できます。
基準波形は、測定波形と同じ画面に表示できるので、波形の比較に便利です。
電圧、電流、抵抗、ダイオード、キャパシタンス、導通テストの測定に対応
20,000カウント対応、高精度プロフェッショナルマルチメーター。

HDS241 / HDS271

■現場に最適なハンドヘルドオシロスコープ

手元にある1台のマシンで、安心・安全のテスト

■便利性が抜群

屋外でのメンテナンスや、現場での迅速な測定、
自動車のメンテナンス用電源の検出などに適しています。

■USB Type-C充電と通信

USB Type-Cインターフェースは、アダプターやパワーバンクでの充電が可能で、PCソフトウェアの接続にも対応しています。

■優れたパワーマネージメント

3W以下の超低消費電力。2000mAhのリチウム電池を搭載し、約4時間の連続動作が可能です。1台のバッテリーで通常の電力供給が可能です。

■吊り下げ可能、省スペース

吊り下げ可能なブラケットで、作業スペースを節約

■多機能測定対応

・2つの撮影モード
Peak detect は、ジッタやグリッチの検出に使用され、混乱を軽減する可能性があります。ハイリフレッシュ、ディープ

・ストレージ
最大10,000 wfms/sのリフレッシュレート、8kの記録長で、例外的なイベントや低確率のイベントを簡単に捕捉できます。

・7種類の自動測定
周波数、周期、幅、高さ、最大、最小、平均、PK-PK、最大6個の自動測定値を同時に表示可能。

・カーソル測定機能
カーソル間の電圧差（ΔV）およびカーソル間の時間差（ΔT）の測定に対応しています。

■セーブ機能と24000カウント（新のRMS）

4つの設定、4つの基準波形、4つの波形イメージ、4つのCSV波形ファイルを保存できます。
基準波形は、測定波形と同じ画面に表示できるので、波形の比較に便利です。
電圧、電流、抵抗、ダイオード、キャパシタンス、導通テストの測定に対応
24,000カウント対応、高精度プロフェッショナルマルチメーター。

仕様

モデルHDS2102HDS2102SHDS2202HDS2202SHDS241HDS242HDS242SHDS25HDS25SHDS271HDS272HDS272S
ディスプレイ3.5インチLCD3.5-inch LCD3.5インチLCD3.5-inch LCD3.5インチLCD
インターフェース—USB Type-C—USB Type-C—
チャンネル数オシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネルオシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネル1オシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネルオシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネル1オシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネル
波形発生器—1チャンネル—1チャンネル—1チャンネル—1チャンネル—1チャンネル
サンプルレート（最大）500Mサンプル/秒1Gサンプル/秒250MSa/s250Mサンプル/秒250MSa/s250Mサンプル/秒
トリガタイプエッジEdgeエッジEdgeエッジ
入力インピーダンス1MΩ±2％ // 16pF±10pF—1MΩ±2％ // 16pF±10pF—1MΩ±2％ // 16pF±10pF
マルチメーター 仕様10MΩ—10MΩ—10MΩ
分解能20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント—
マルチメーター 仕様—20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント
波形発生器—14bits—14bits—14bits—14bits—14bits
水平軸スケール2ns/div - 1000s/div, 1 - 2 - 5によるステップ—5ns/div - 1000s/div, 1 - 2 - 5によるステップ—5ns/div - 1000s/div, 1 - 2 - 5によるステップ
自動測定周期、周波数、平均、PK-PK、最大、最小Period, Frequency, Mean, PK-PK, Max, Min, Amplitude, RMS周期、周波数、平均、PK-PK、最大、最小Period, Frequency, Mean, PK-PK, Max, Min, Amplitude, RMS周期、周波数、平均、PK-PK、最大、最小
垂直軸スケール10mV/div - 10V/div—10mV/div - 10V/div—10mV/div - 10V/div
レコード長8k4K or 8K8k4K or 8K8k
最大入力電圧400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)—400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)—400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)
オシロスコープ 仕様—400V (DC+AC, PK-PK)—400V (DC+AC, PK-PK)—
マルチメーター 仕様
AC750V
DC1000V
垂直軸分解能8 ビット—8 ビット—8 ビット
トリガ・モードオート，ノーマル，シングル—オート，ノーマル，シングル—オート，ノーマル，シングル
入力カップリングDC，AC，GNDDC, AC, GNDDC，AC，GNDDC, AC, GNDDC，AC，GND
波形更新レート最高 10,000波形/秒10,000wfms/s最高 10,000波形/秒10,000wfms/s最高 10,000波形/秒
通信インターフェースUSB Type-C—USB Type-C—USB Type-C
アクイジション・モードノーマル、ピーク検出—ノーマル、ピーク検出—ノーマル、ピーク検出
プローブ減衰比—1X,10X,100X,1000X,10000X—1X,10X,100X,1000X,10000X—
プローブ減衰係数1X,10X,100X,1000X,10000X—1X,10X,100X,1000X,10000X—1X,10X,100X,1000X,10000X
サンプリングレート—125Mサンプル/秒—125Mサンプル/秒—125Mサンプル/秒—125Mサンプル/秒—125Mサンプル/秒
カーソル測定カーソル間のΔV、ΔT、ΔT&ΔVΔV, ΔTカーソル間のΔV、ΔT、ΔT&ΔVΔV, ΔTカーソル間のΔV、ΔT、ΔT&ΔV
最大入力電流
DC10A
AC10A
ダイオード0 - 2V—0 - 2V—0 - 2V
オート・レンジ—○—○—
テスト・モード電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト—電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト—電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト
最大カウント—24000カウント—24000カウント—
測定アイテム—Voltage, Current, Resistance, Capacitance, Continuity, Diode—Voltage, Current, Resistance, Capacitance, Continuity, Diode—
出力周波数
Sine, Square, Ramp—10Hz~100kHz, Step by1-2-5—10Hz~100kHz, Step by1-2-5—
Pulse—10Hz~10kHz, Step by1-2-5—10Hz~10kHz, Step by1-2-5—
サンプル・モード—Sampling, peak detection—Sampling, peak detection—
真の実効値—○—○—
出力周波数範囲
正弦波—0.1Hz - 25MHz—0.1Hz - 25MHz—0.1Hz - 25MHz—0.1Hz - 10MHz—0.1Hz - 25MHz
方形波—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 2MHz—0.1Hz - 5MHz
ランプ—0.1Hz - 1MHz—0.1Hz - 1MHz—0.1Hz - 1MHz—0.1Hz - 1MHz—0.1Hz - 1MHz
パルス—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz
任意波形—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz
水平軸スケール範囲 (s/div)—5ns/div-1000s/div, Step by1-2-5—5ns/div-1000s/div, Step by1-2-5—
垂直軸スケール範囲 (V/div)—10mV/div~10V/div—10mV/div~10V/div—
周波数帯域100MHz200MHz40MHz25MHz70MHz
帯域制限（代表値）20MHz—20MHz—20MHz
出力振幅範囲—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）
出力インピーダンス—50Ω—50Ω—50Ω—50Ω—50Ω
ダイオード・テスト—0-2V—0-2V—
導通テスト—<50Ω—<50Ω—
振幅—1Vpp または 2.5Vpp の2値のみ—1Vpp または 2.5Vpp の2値のみ—
任意波形長—8k—8k—8k—8k—8k

アクセサリー

HDS2102 / HDS2202 / HDS242 / HDS25 / HDS272

標準付属品

数量

写真

USBケーブル

1

電源アダプタ

1

パッシブ・プローブ

1

BNC - ワニ口・ケーブル

1

マルチメーター・テスト・リード

１

ソフト・ケース

1

クイック・ガイド

1

プローブ調整ツール

HDS2102S / HDS2202S / HDS242S / HDS25S / HDS272S

標準付属品

数量

写真

USBケーブル

1

電源アダプタ

1

パッシブ・プローブ

1

BNC - ワニ口・ケーブル

2

マルチメーター・テスト・リード

１

ソフト・ケース

1

クイック・ガイド

1

プローブ調整ツール

HDS241 / HDS271

標準付属品

数量

写真

USBケーブル

1

パッシブ・プローブ

1

マルチメーター・テスト・リード

１

クイック・ガイド

1

プローブ調整ツール
