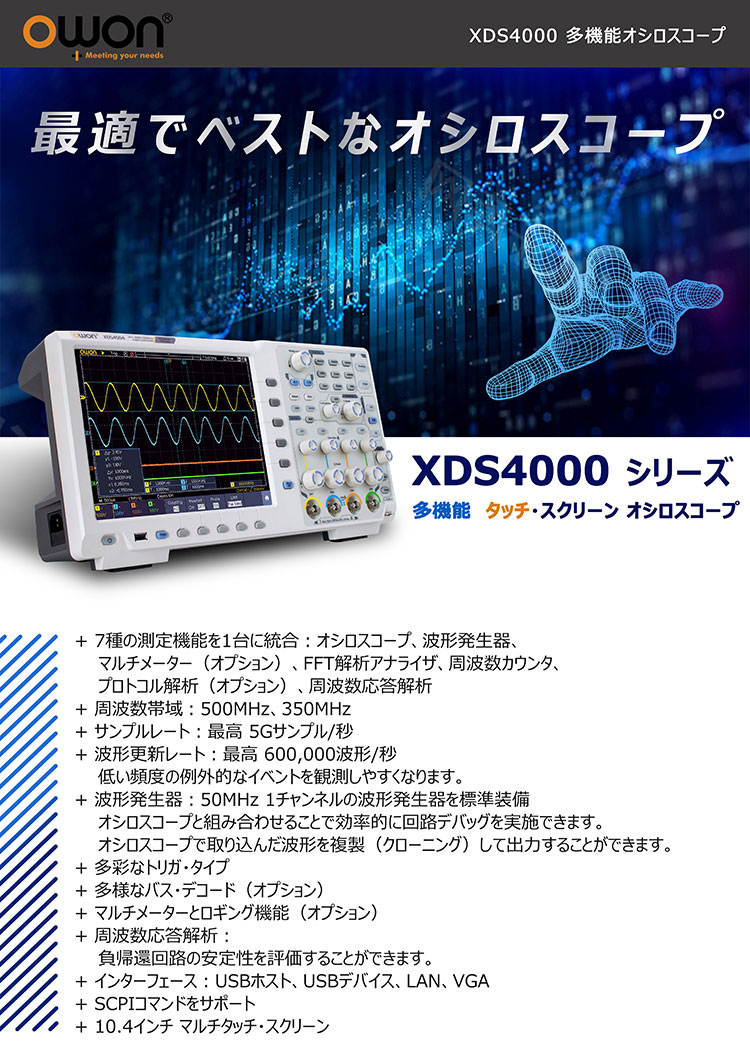

XDS4000シリーズ デジタル・オシロスコープ

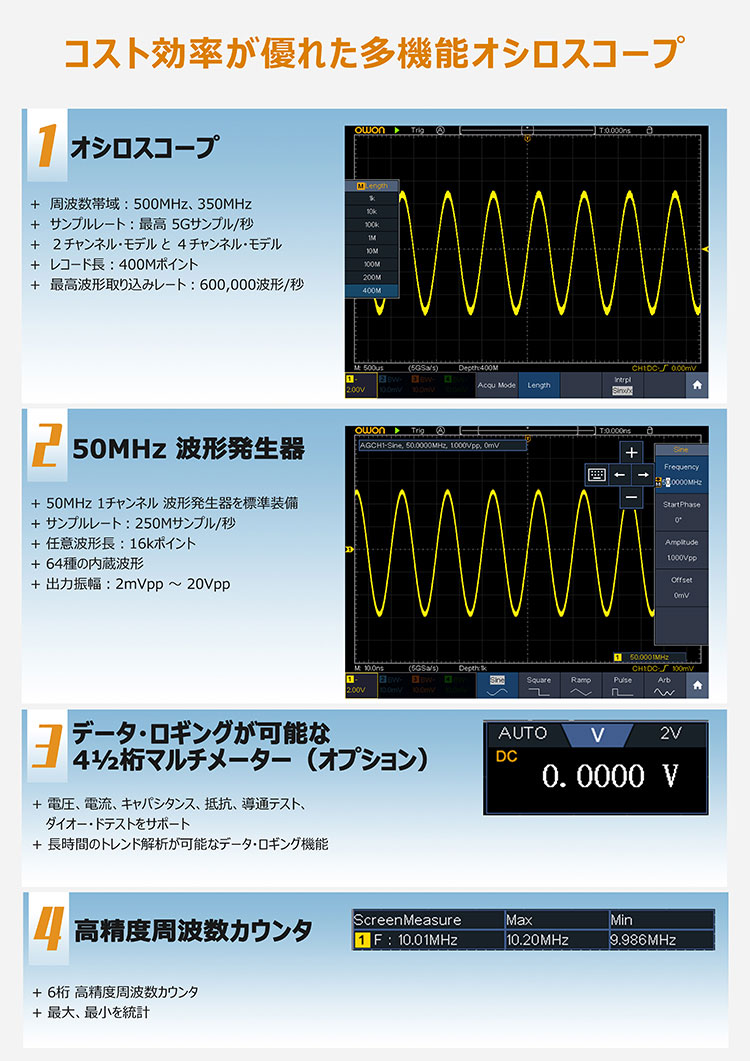

+ ７種の測定機能を1台に統合： オシロスコープ、波形発生器、マルチメーター（オプション）、FFTスペクトラム解析、周波数カウンタ、プロトコル解析（オプション）、周波数応答解析
+ 周波数帯域： 350MHz, 500MHz
+ サンプルレート： 最高 5Gサンプル/秒
+ レコード長： 400M
+ 波形更新レート： 最高 600,000波形/秒、低い頻度の異常信号でも観測しやすい
+ 波形発生器（最高50MHz, １チャンネル）を標準搭載
+ 波形複製機能： オシロスコープで取り込んだ波形を、波形発生器から出力することが可能
+ 多様なトリガ

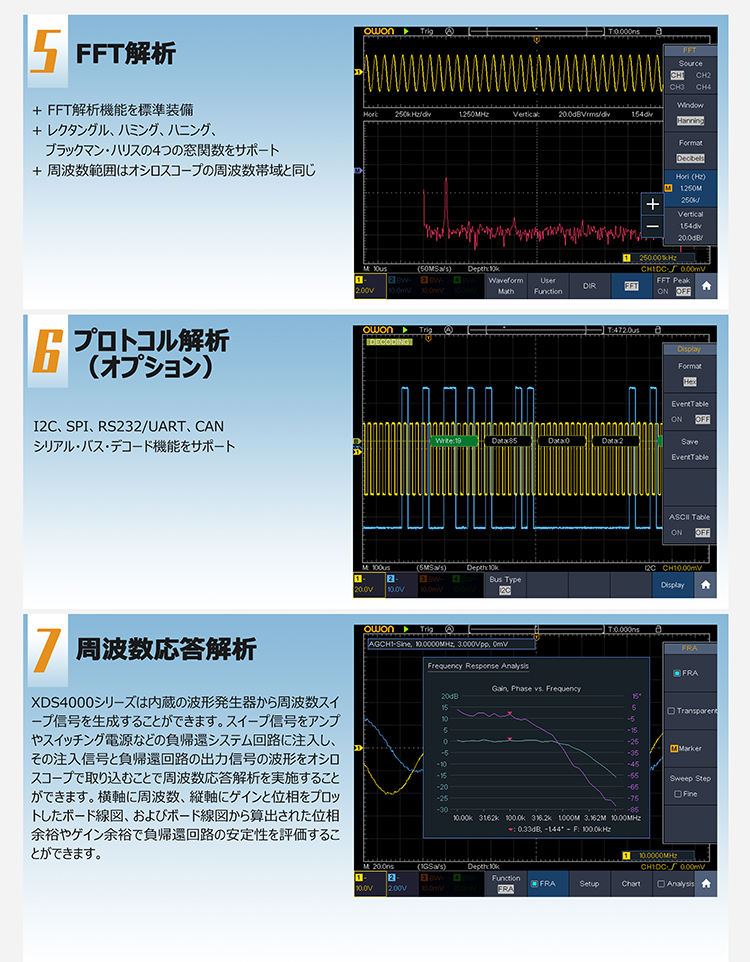

+ 周波数応答解析機能を標準搭載
+ オプション機能： マルチメータ（データ・ロガー機能含む）, プロトコル解析
+ インターフェース: USBホスト, USBデバイス, LAN, VGA
+ SCPIコマンドをサポート

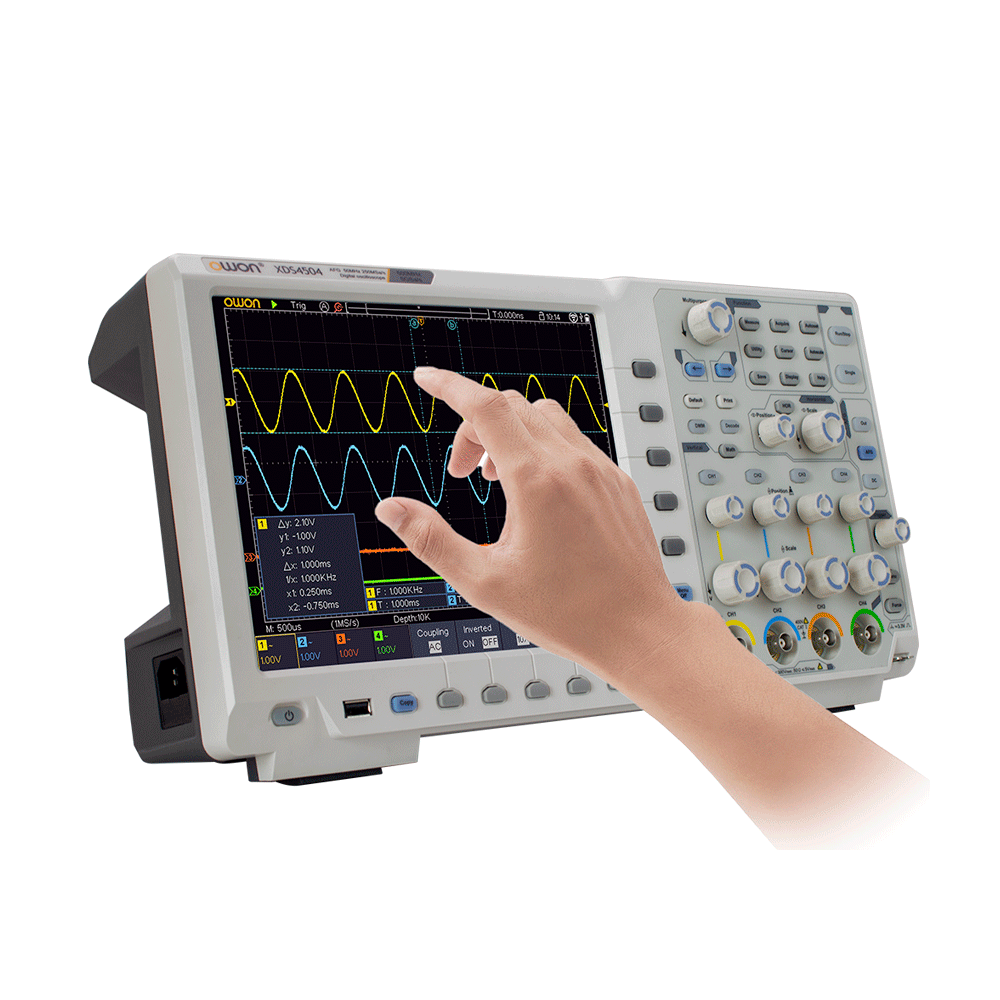

+ 10.4インチ タッチ・スクリーン

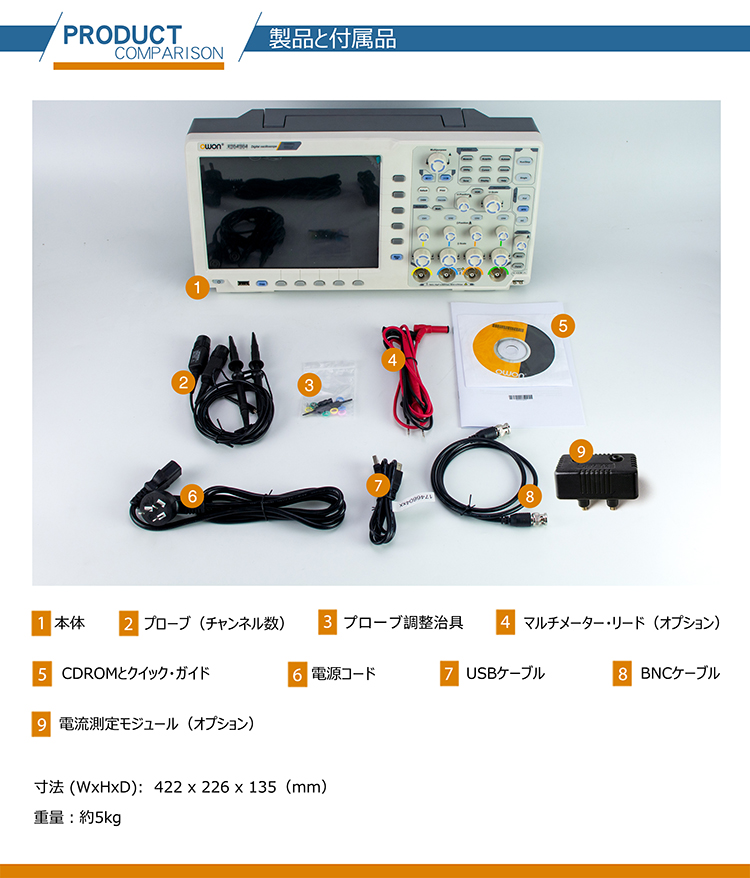

The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
USB Cable -
Probe -
Probe Adjust -

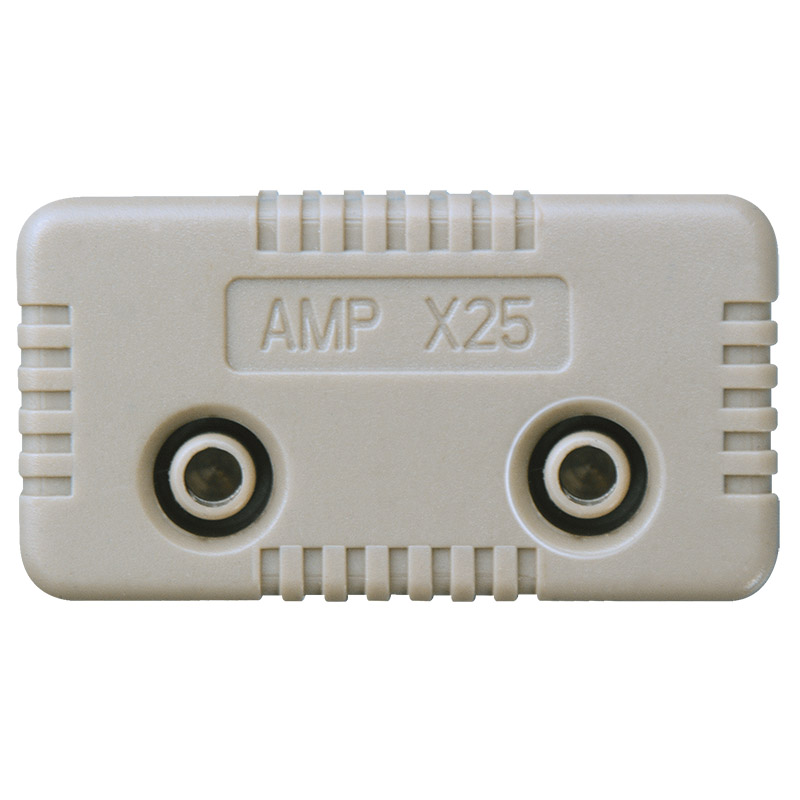

Current Extension Module -
Multimeter Lead (optional) -
Q9 Cable
|
モデル |
XDS4352 |
XDS4502 |
XDS4354 |
XDS4504 |
|---|---|---|---|---|
|
周波数帯域 |
350MHz |
500MHz |
350MHz |
500MHz |
|
サンプルレート |
最高 5Gサンプル/秒 |
|||
|
水平軸スケール |
500ps/div - 1000s/div, step by 1 - 2 - 5 |
|||
|
チャンネル数 |
2 |
4 |
||
|
ディスプレイ |
10.4インチ タッチ・スクリーンLCD |
|||
|
レコード長 |
400M |
|||
|
波形更新レート |
最高 600,000波形/秒 |
|||
|
垂直軸スケール |
1MΩ入力 :1mV/div~ 10V/div, 50Ω入力 : 1mV/div ~ 1V/div |
|||
|
垂直軸分解能 |
8bits |
|||
|
入力インピーダンス |
1MΩ±2% // 15pF±5pF, 50Ω ± 2% |
|||
|
入力カップリング |
DC, AC, GND |
|||
|
トリガ・タイプ |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN |
|||
|
デコード・タイプ（オプション） |
RS232, I2C, SPI, CAN |
|||
|
自動測定 |
Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、Phase A→B, Phase A→B, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area. |
|||
|
波形演算 |
＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, |
|||
|
波形保存 |
100波形 |
|||
|
インターフェース |

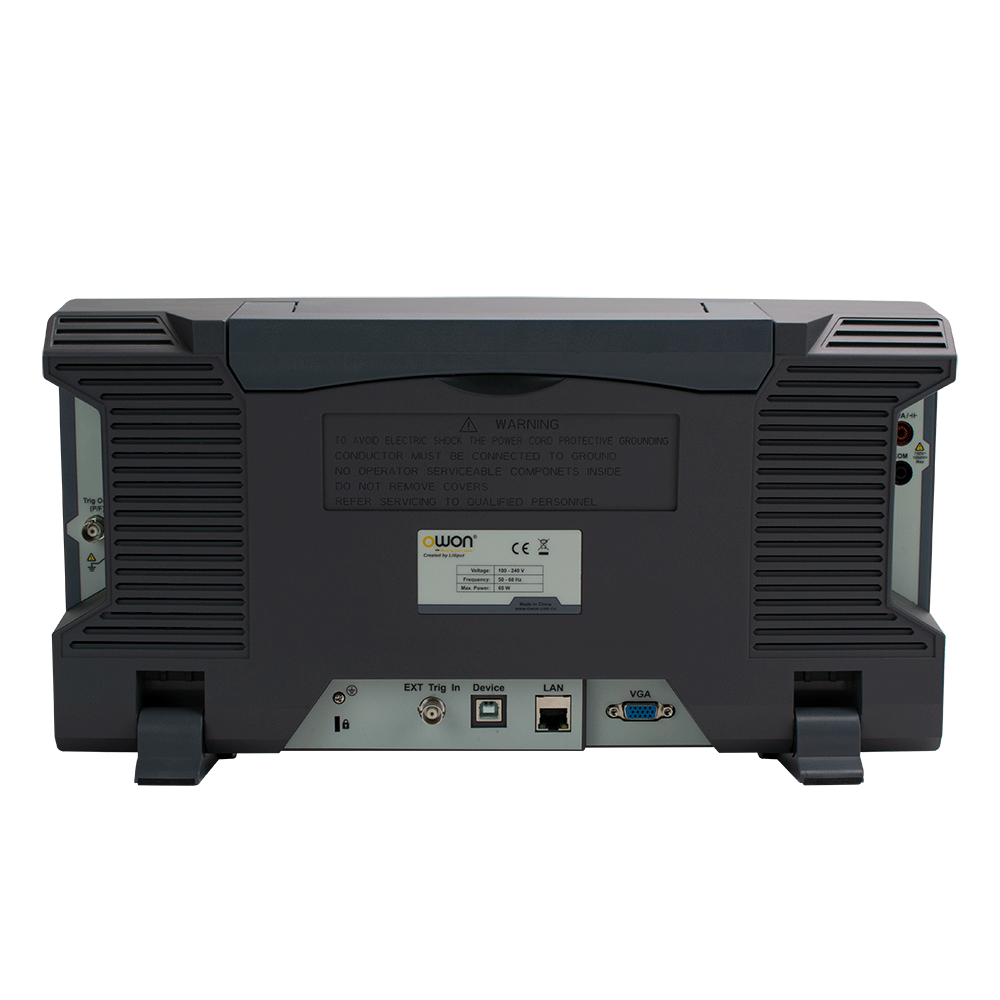

USB Host, USB Device; Trig Out(Pass/Fail); LAN port; VGA port; EXT Trig In |
|||
|
寸法 |
422 mm (W)×226 mm (H)×135 mm (D) |
|||
|
重量 |
約 5kg （アクセサリーを除く本体のみ） |
|||
波形発生器
|
最高出力周波数 |
50MHz |
|
サンプルレート |
250Mサンプル/秒 |
|
チャンネル数 |
1 |
|
分解能 |
14bits |
|
振幅範囲 |
2mVpp - 5Vpp（≦50MHz）; 2mVpp - 20Vpp（≦25MHz） |
|
任意波形長 |
16k |
|
出力可能な波形 |
Sine, Square, Pulse, Ramp, Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, Noise, そのほか計64種のビルトイン波形, ユーザー定義任意波形 |

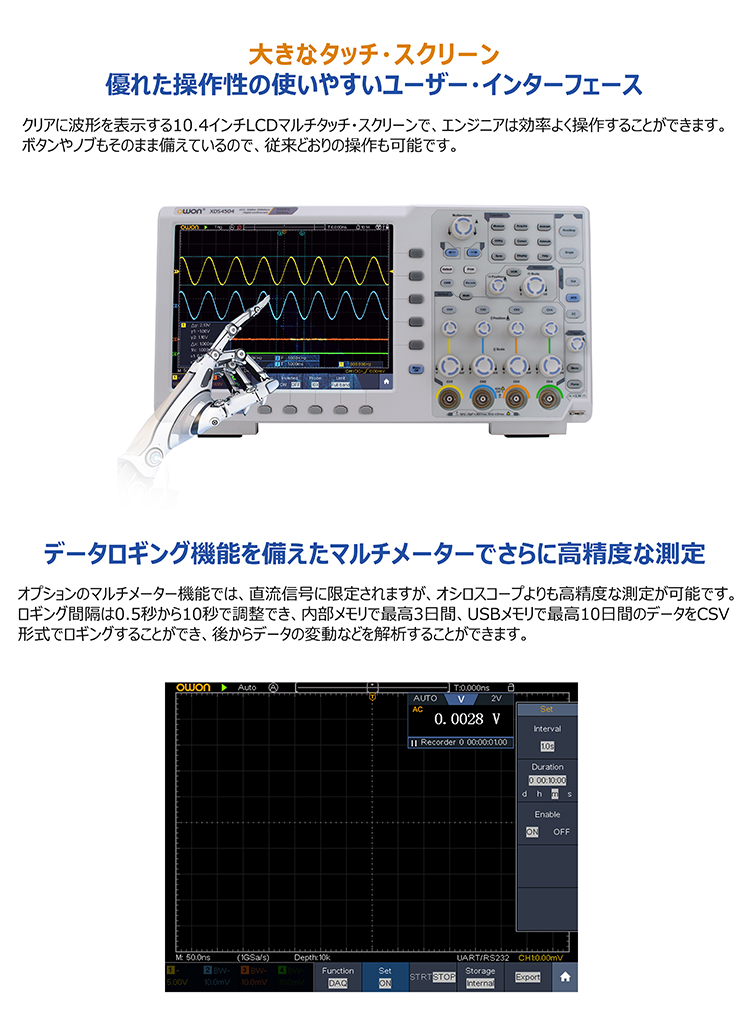

マルチメーター（オプション）
|
分解能 |
4½ 桁 |
オート・レンジ |
√ |
|
測定モード |
電圧, 電流, キャパシタンス, 抵抗, 周波数, デューティー比, 導通, ダイオード・テスト |
||
