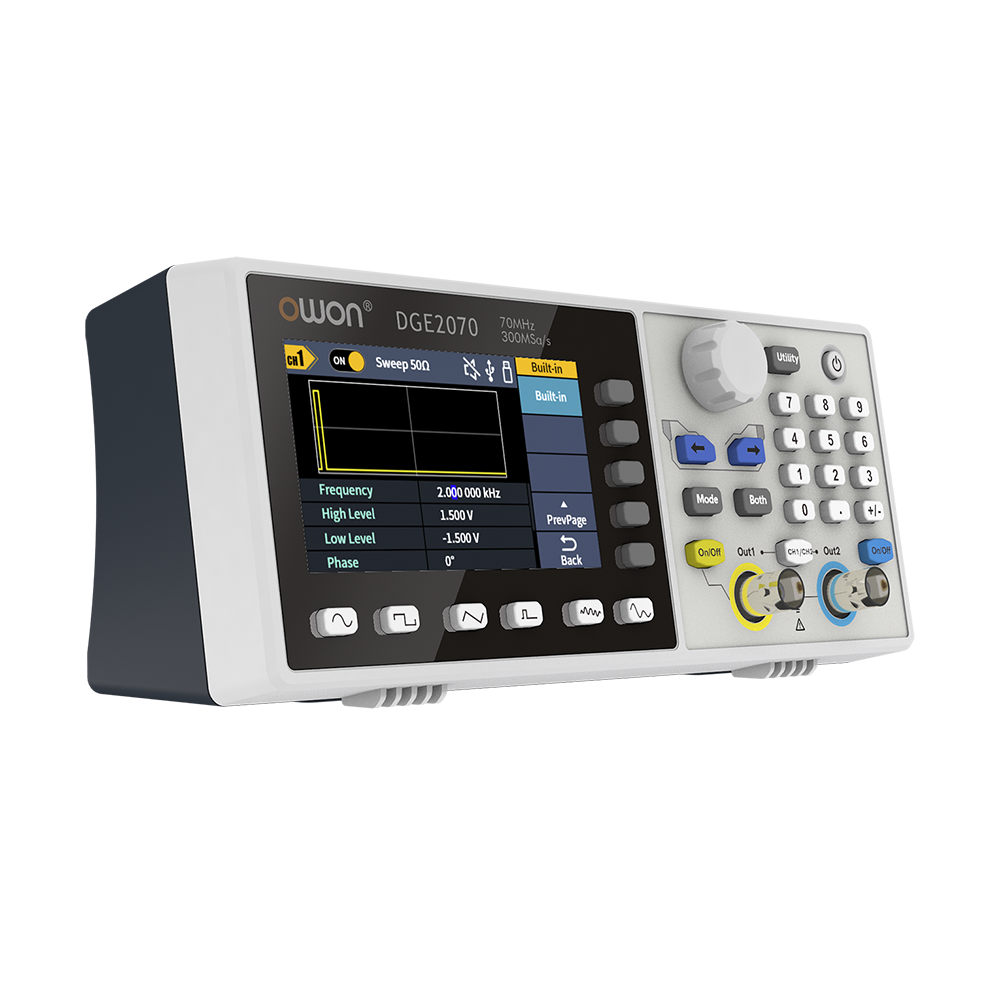

DGE2000 シリーズ 任意波形/ファンクション・ジェネレータ
+ 最高出力周波数：70MHz、 最高サンプルレート：300MSa/s
+ 垂直分解能：14ビット、 最大任意波形長：8kポイント

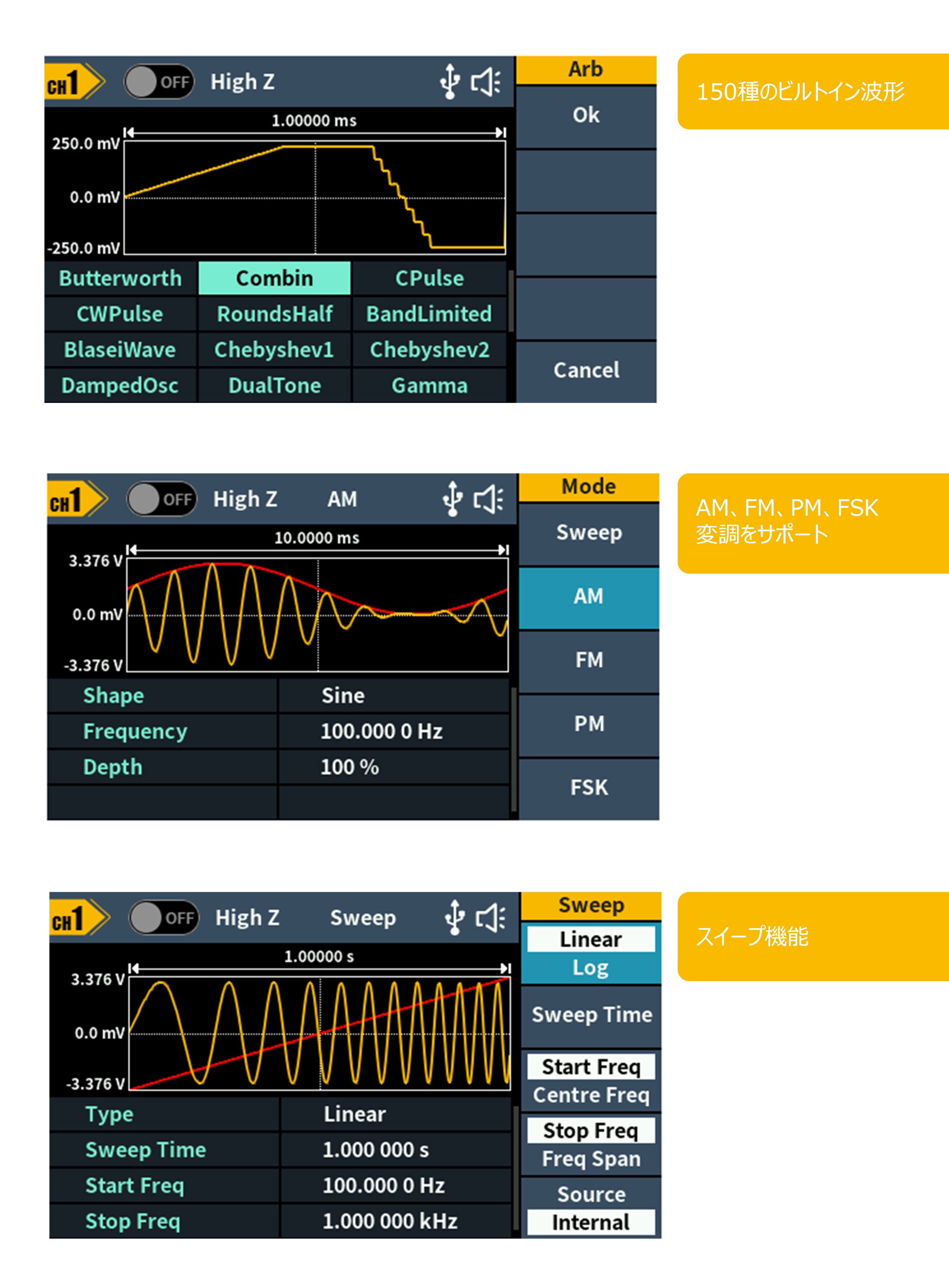

+ 5種の基本波形、150種のビルトイン波形、ユーザー定義任意波形

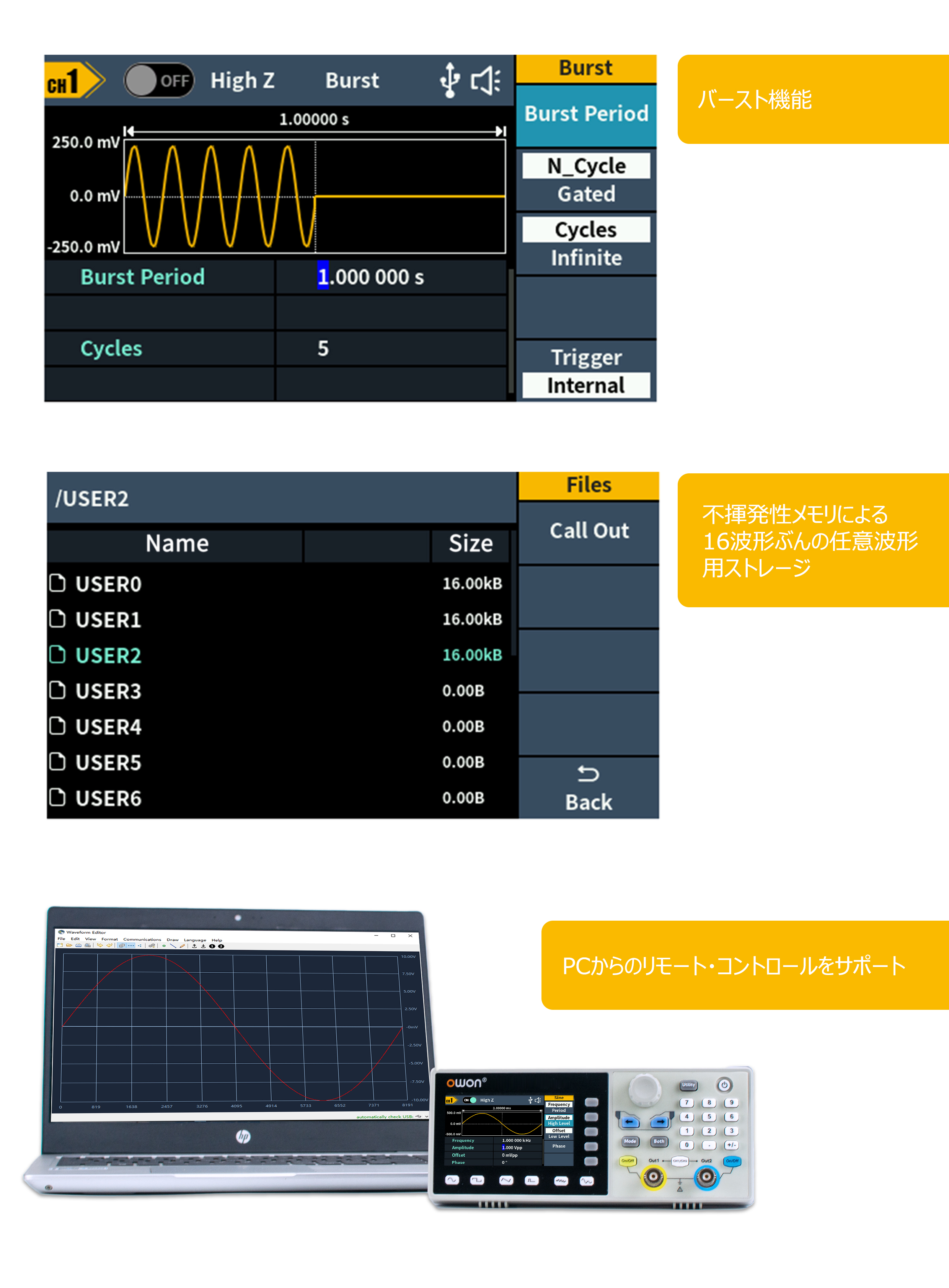

+ AM、FM、PM、FSK、スイープ、バースト
+ SCPIコマンドをサポート、USBデバイス・ポート経由でリモート・コントロール可能

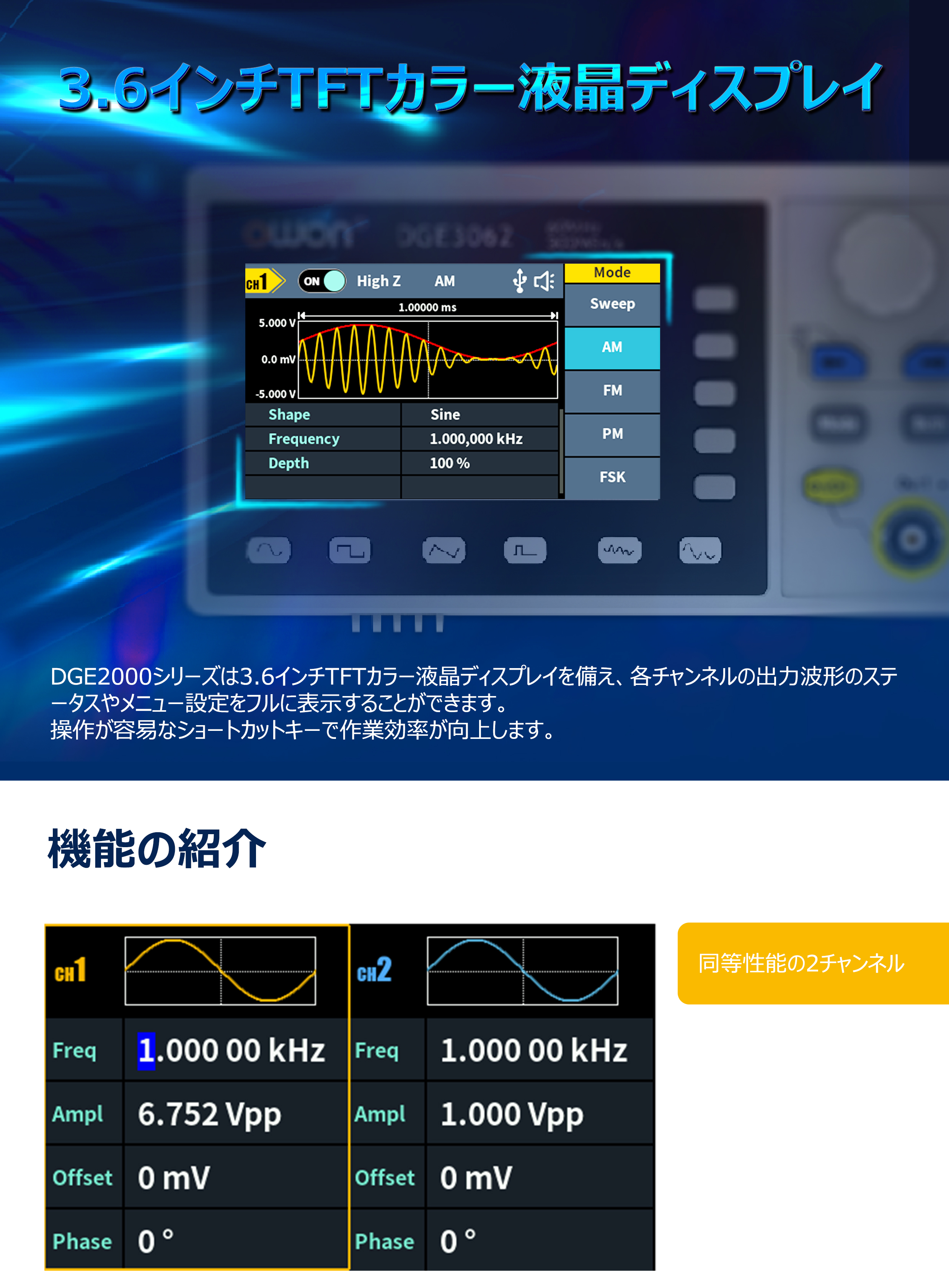

+ 3.6インチTFTカラー液晶ディスプレイ
+ 使いやすい小型で薄型のボディ
The accessories subject to final delivery.
-
Quick Guide -
Q9 Cable -
Power Adpter -
BNC to Alligator Clip -

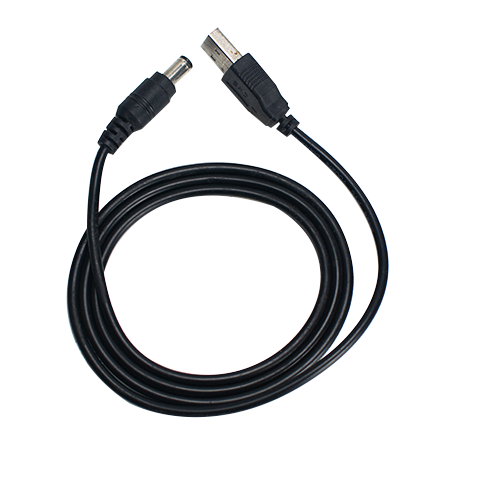

USB to DC Cord
|
モデル |
DGE2035 |
DGE2070 |
|
チャンネル数 |
2 |
|
|
出力周波数 |
35MHz |
70MHz |
|
サンプルレート |
125MSa/s |
300MSa/s |
|
垂直分解能 |
14 bits |
|
|
波形 |
||
|
基本波形 |
sine, square, pulse, ramp, and noise |
|
|
ビルトイン/任意波形 |
exponential rise, exponential fall, sin(x)/x, step wave, and others, total 150 built-in waveforms, and user-defined arbitrary waveform |
|
|
周波数 |
||
|
サイン波 |
2mHz - 35MHz |
2mHz - 70MHz |
|
方形波 |
2mHz - 15MHz |
2mHz - 20MHz |
|
パルス |
2mHz - 15MHz |
2mHz - 20MHz |
|
ランプ波 |
2mHz - 1MHz |
2mHz - 2MHz |
|
ノイズ |
20MHz (-3dB，typical) |
|
|
ビルトイン波形 |
2mHz -10MHz |
|
|
周波数分解能 |
1 μHz or 7桁 |
|
|
周波数安定度 |
0±40℃で±30ppm |
|
|
周波数エージングレート |
±30ppm/年 |
|
|
任意波形 |
||
|
波形長 |
2 - 8K points |
|
|
サンプルレート |
125Ma/s |
300Ma/s |
|
振幅 |
||
|
50Ω負荷の場合 |
1mVpp - 10Vpp（≤10MHz） 1mVpp - 5Vpp （≤70MHz） |
|
|
DC Offset Range (AD+DC) |
±(10 Vpk – Amplitude Vpp/2) high resistance ±(5 Vpk – Amplitude Vpp/2) 50 Ω |
|
|
DCオフセット分解能 |
1mV or 4digits |
|
|
出力インピーダンス |
50Ω (typical) |
|
|
DCオフセット確度 |
±(1 % of |setting| + 1 mV + amplitude Vpp x 0.5%) |
|
|
変調等 |
||
|
タイプ |
AM, FM, PM, FSK, sweep, Burst |
|
|
Internal Modulation Frequency |
2 mHz to 100 kHz |
|
|
スイープ |
||
|
Carrier |
Sine, rectangular wave, ramp wave, arbitrary wave(Except DC) |
|
|
Minimum/Maximum Starting Frequency |
2mHz（minimum）/ maximum frequency of corresponding carrier |
|
|
Minimum/Maximum Termination Frequency |
2mHz（minimum）/ maximum frequency of corresponding carrier |
|
|
トリガ・ソース |
internal, manual |
|
|
Burst |
||
|
Waveform |
Sine wave, square wave, ramp wave, pulse wave and arbitrary wave (Except DC) |
|
|
Types |
N-Cycle |
|
|
Trigger source |
Internal, manual |
|
|
Carrier frequency |
2 mHz ≤ Offset ≤ Maximum frequency of corresponding carrier /2 |
|
|
表示と通信 |
||
|
ディスプレイ |
3.6- inch TFT LCD with resolution 480 x 272 |
|
|
通信インターフェース |
USB Device |
|
|

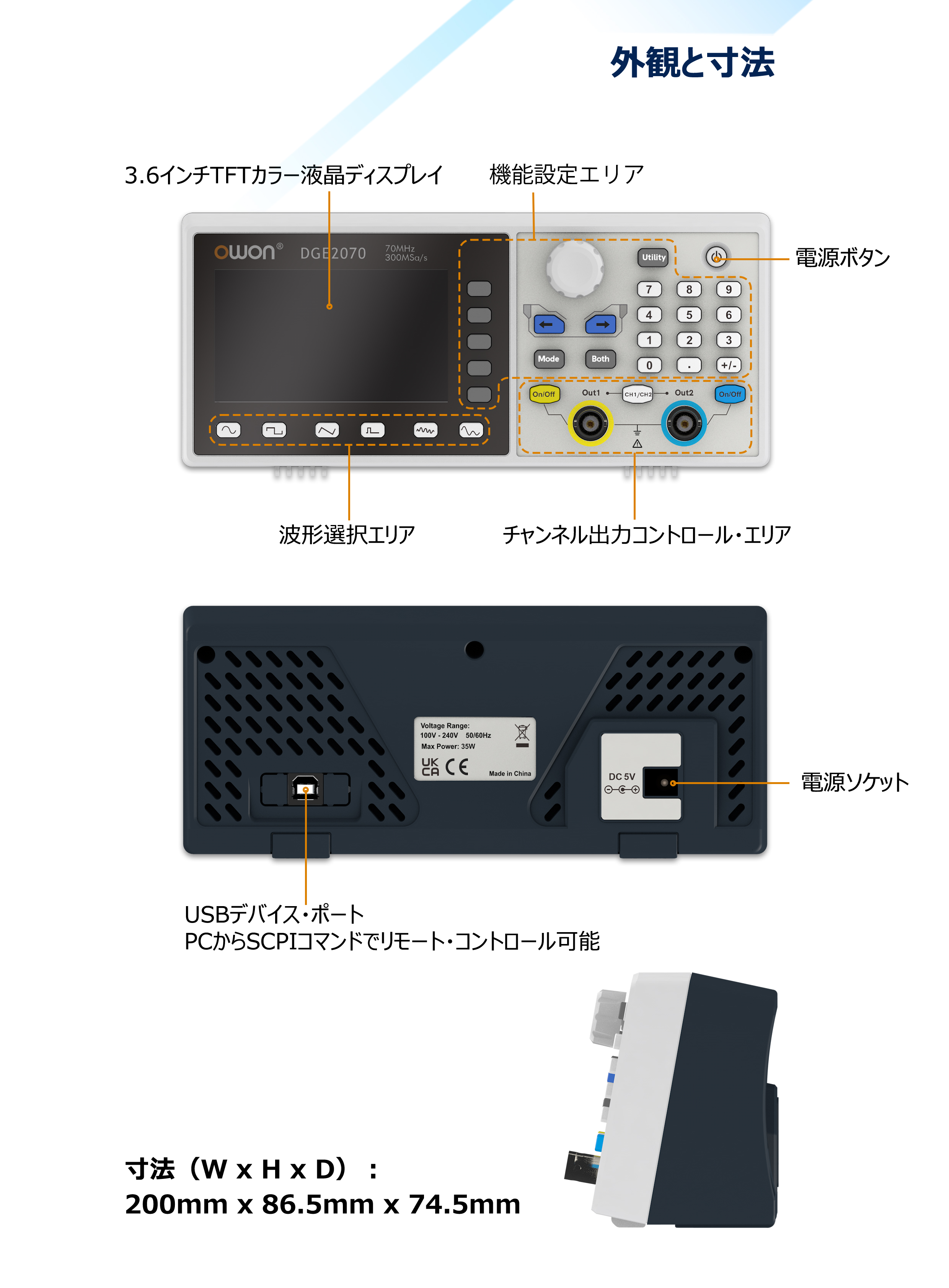

機械仕様 |
||
|
寸法（WxHxD） |
200mm x 68.5mm x 74.5mm |
|
|
重量（本体） |
0.5kg |
|
