高電圧差動プローブN1000

最高100MHz、最大14KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。












お問い合わせ  デモ機貸出
製品詳細

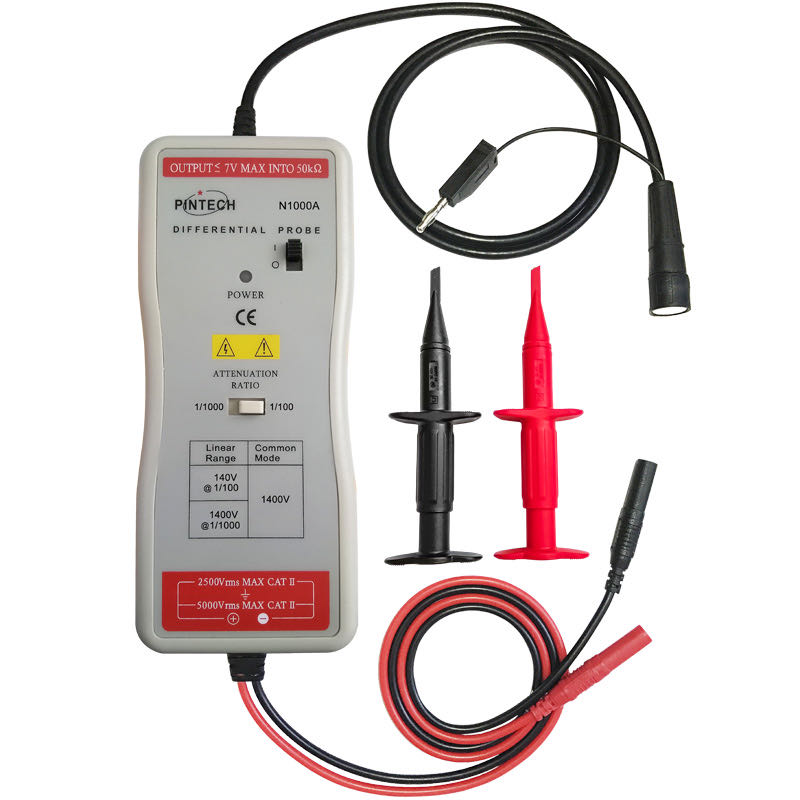

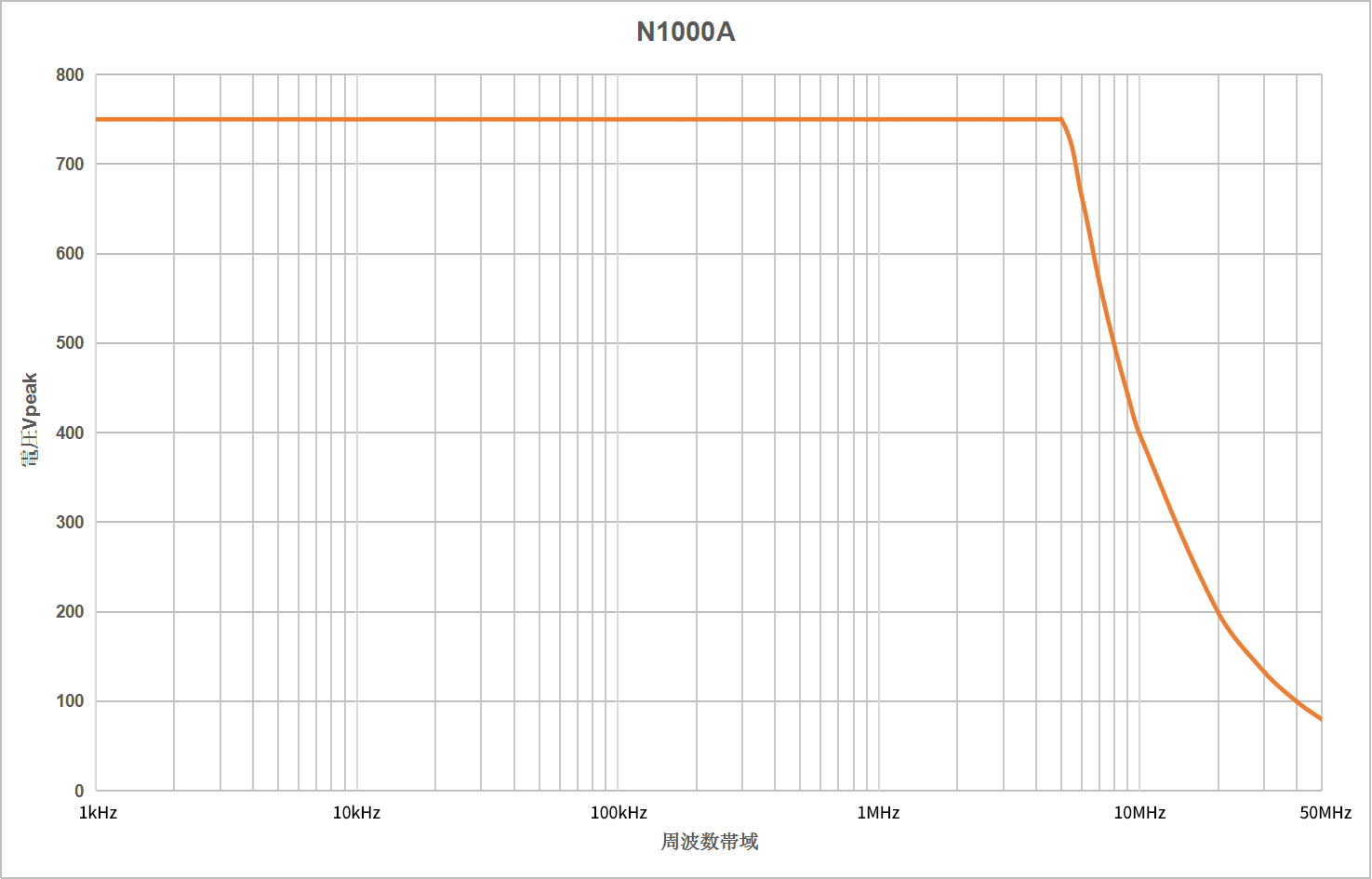

型式:N1000A 製品仕様 周波数特性
　 帯域幅(-3dB) 50MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 750V@1/100
75V@1/10
差動入力電圧Vpp

1500V@1/1000
 150V@1/100
寸法（W×H×D） 69×165×26mm
価格（税込） 74,800円


型式:N1008A 製品仕様 周波数特性
　 帯域幅(-3dB)  50MHz
減衰比 1:100/10
確度 ±1%
インピーダンス 4MΩ//1.3pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV
オシロスコープ 入力インピーダンス 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 800V@1/100
80V@1/10
差動入力電圧Vpp 1500V@1/1000 150V@1/100
寸法（W×H×D） 69×165×26mm
価格（税込） 90,200円

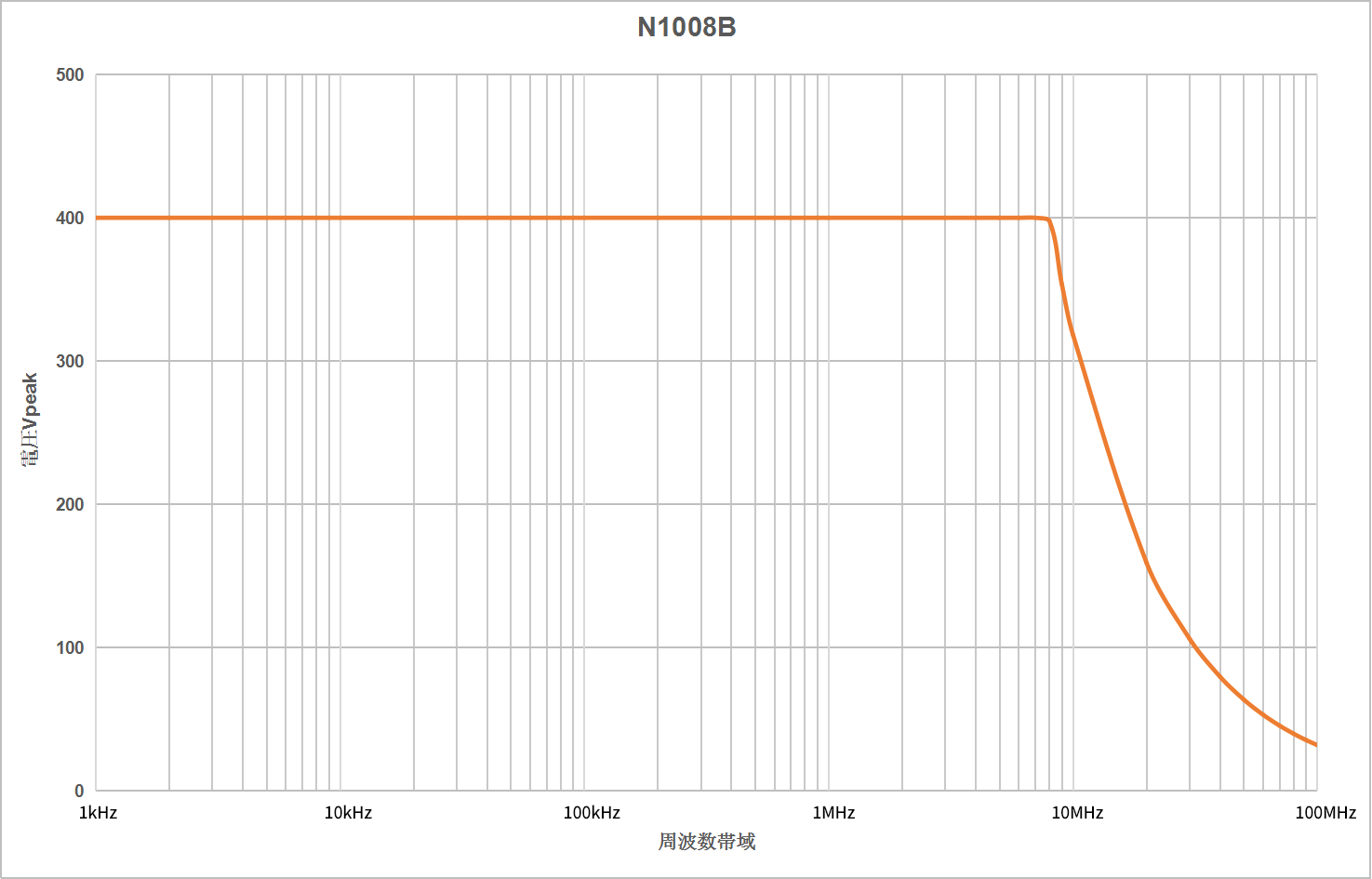

型式:N10008B 製品仕様 周波数特性
　 帯域幅(-3dB) 100MHz
減衰比 1:100/10
確度 ±1%
インピーダンス 4MΩ//1.3pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV
オシロスコープ 入力インピーダンス 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 400V@1/100 40V@1/10
差動入力電圧Vpp 800V@1/100 80V@1/10
寸法（W×H×D） 69×165×26mm
価格（税込） 94,600円

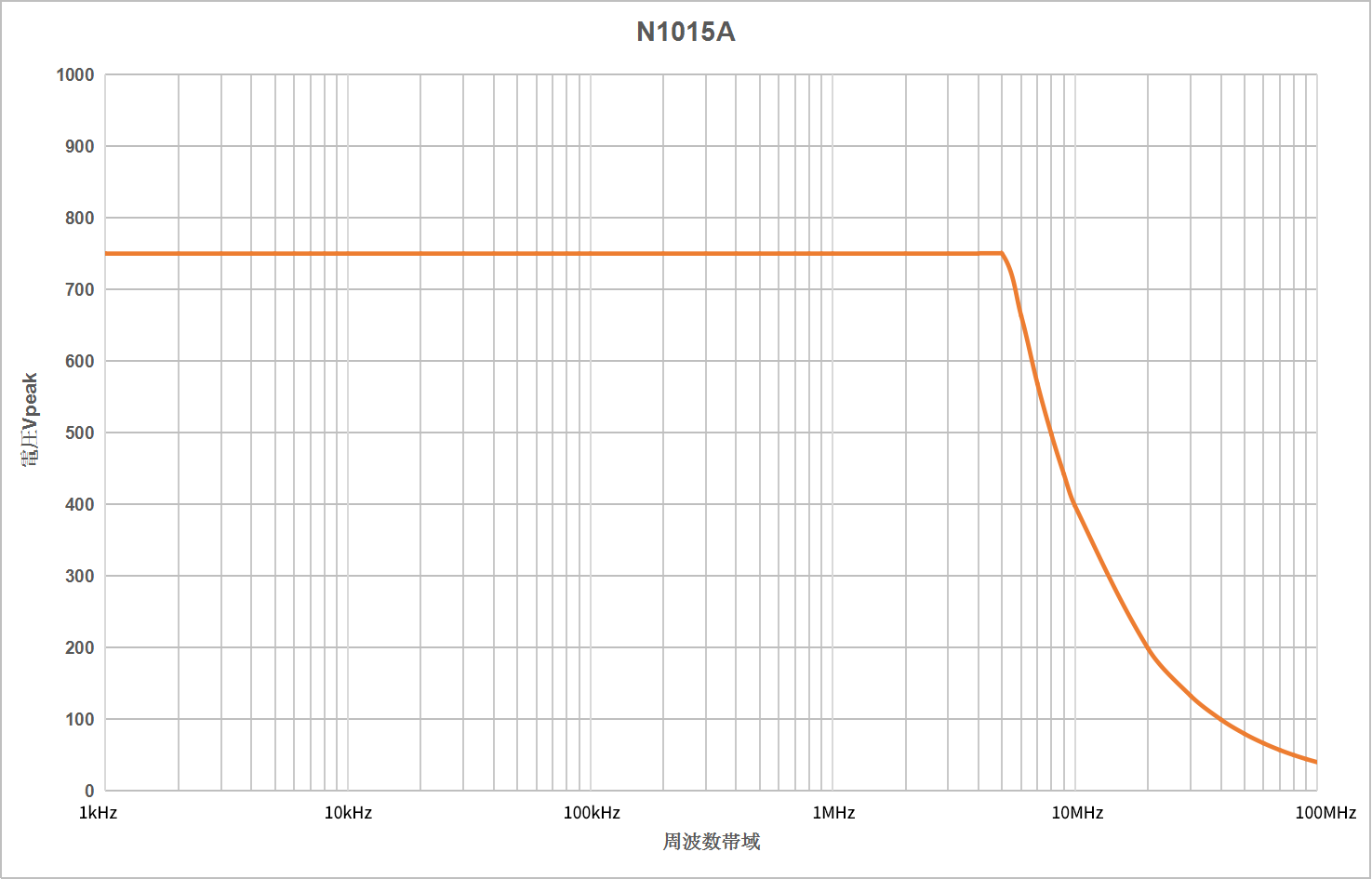

型式:N1015A 製品仕様 周波数特性
　 帯域幅(-3dB) 100MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV
オシロスコープ 入力インピーダンス 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 750V@1/1000
75V@1/100
差動入力電圧Vpp 1500V@1/1000 150V@1/100
寸法（W×H×D） 69×165×26mm
価格（税込） 133,100円

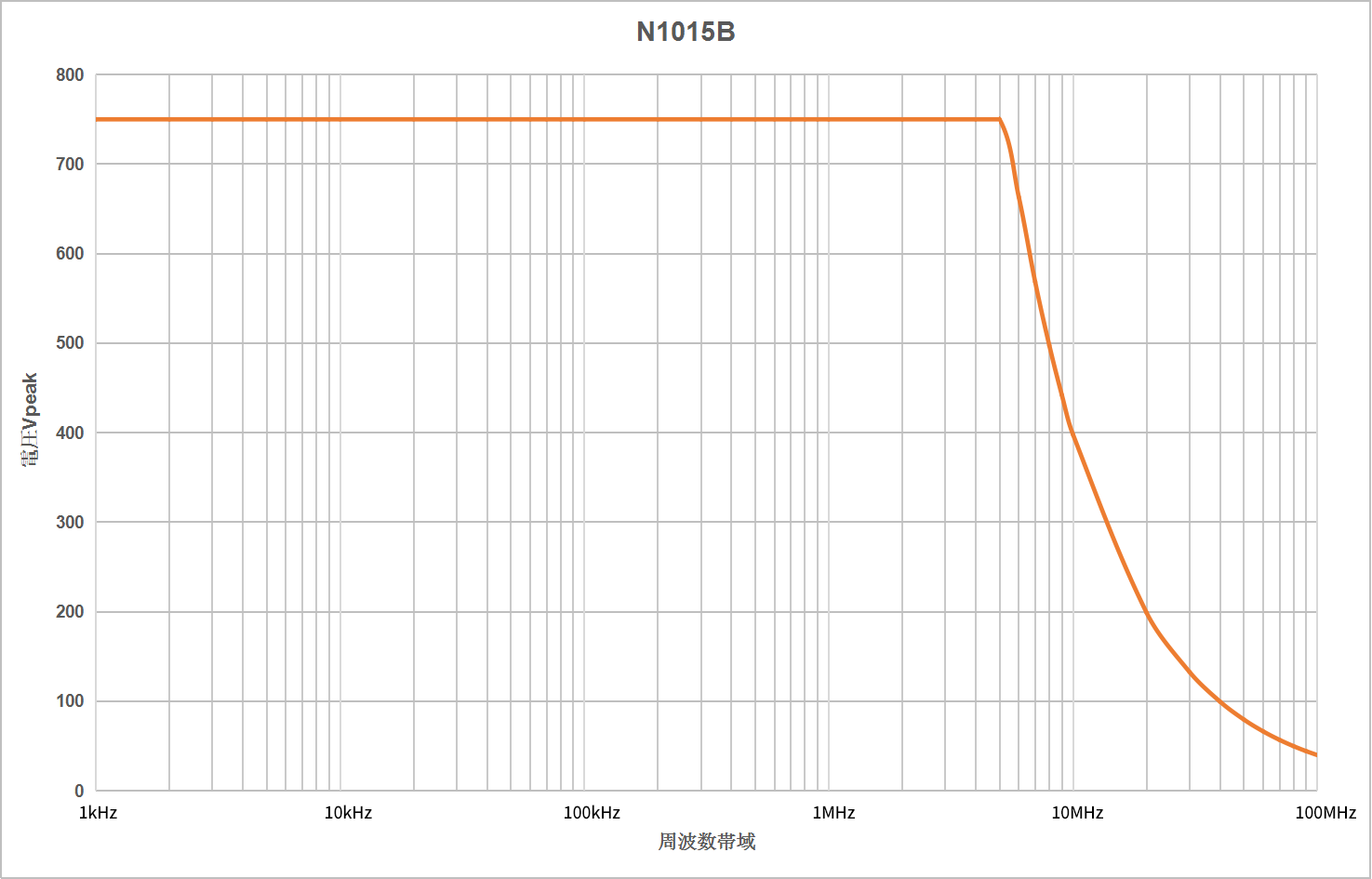

型式:N1015B 製品仕様 周波数特性
　 帯域幅(-3dB) 100MHz
減衰比 1:500/50
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 750V@1/500
75V@1/50
差動入力電圧Vpp 1500V@1/500
150V@1/50
寸法（W×H×D） 84×186×38mm
価格（税込） 139,700円

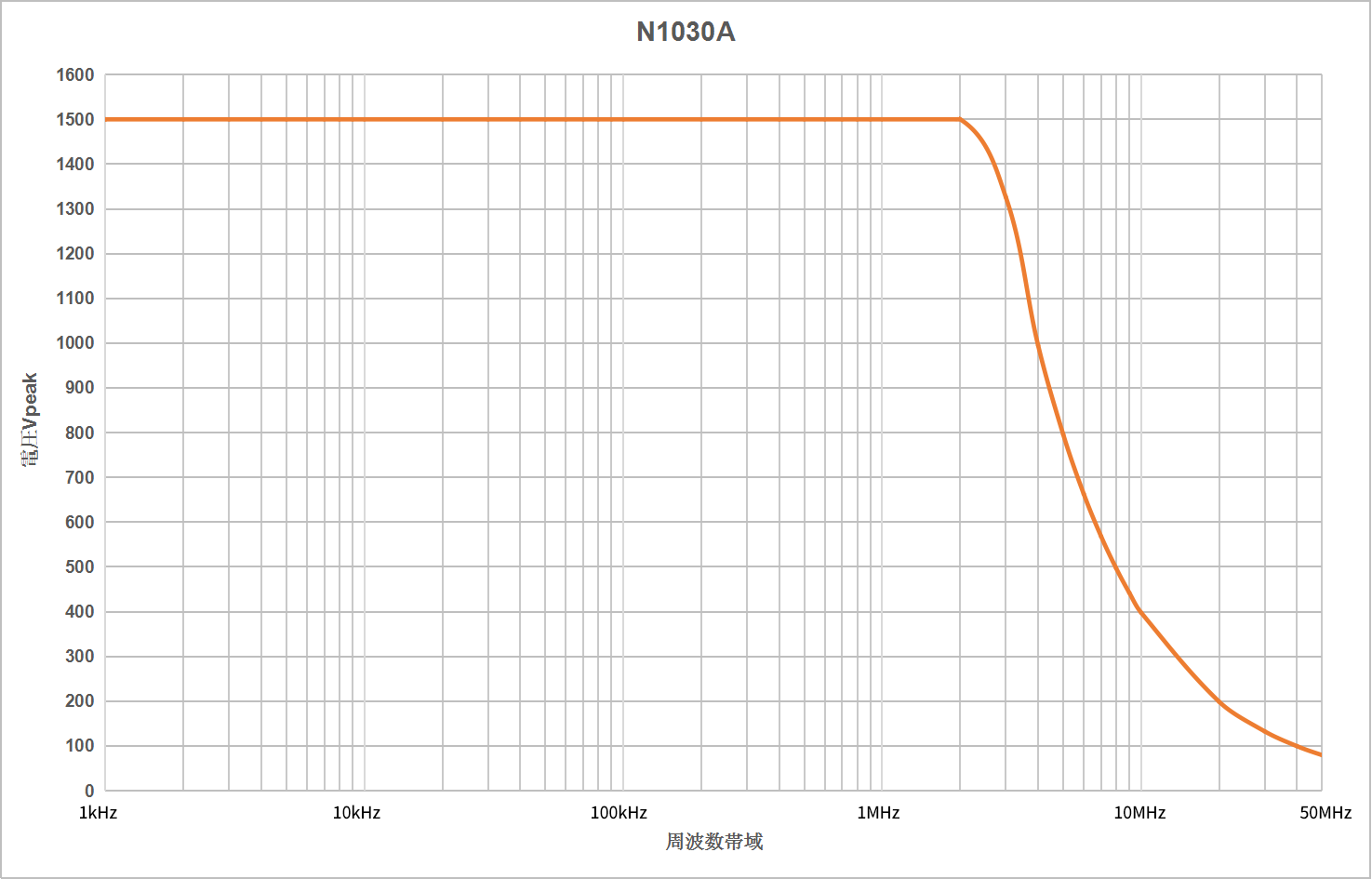

型式:N1030A 製品仕様 周波数特性
　 帯域幅(-3dB) 50MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 1500V@1/1000
150V@1/100
差動入力電圧Vpp 3000V@1/1000
300V@1/100
寸法（W×H×D） 69×165×26mm
価格（税込） 152,900円

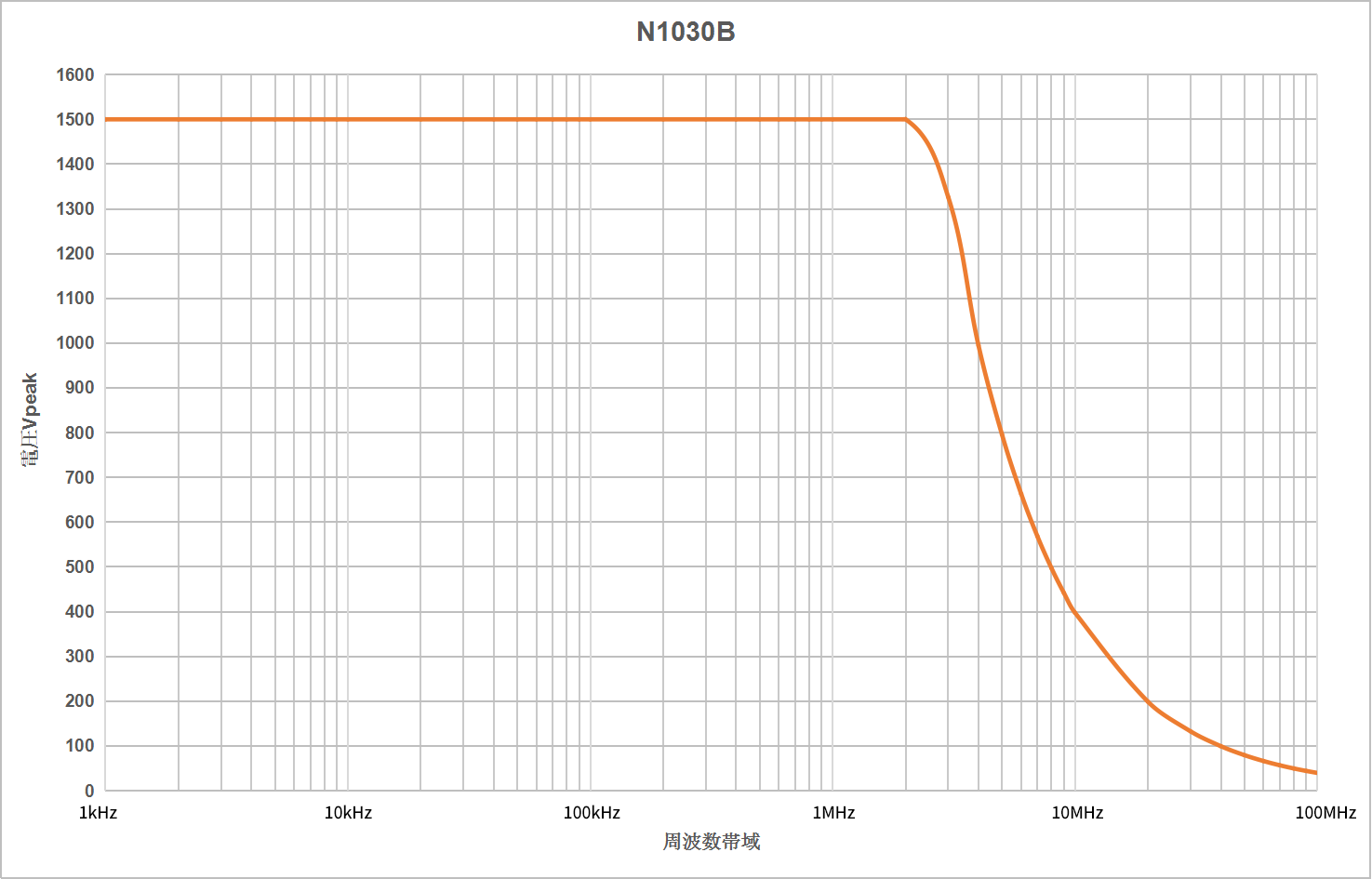

型式:N1030B 製品仕様 周波数特性
　 帯域幅(-3dB) 100MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 1500V@1/1000
150V@1/100
差動入力電圧Vpp 3000V@1/1000
300V@1/100
寸法（W×H×D） 69×165×26mm
価格（税込） 162,800円

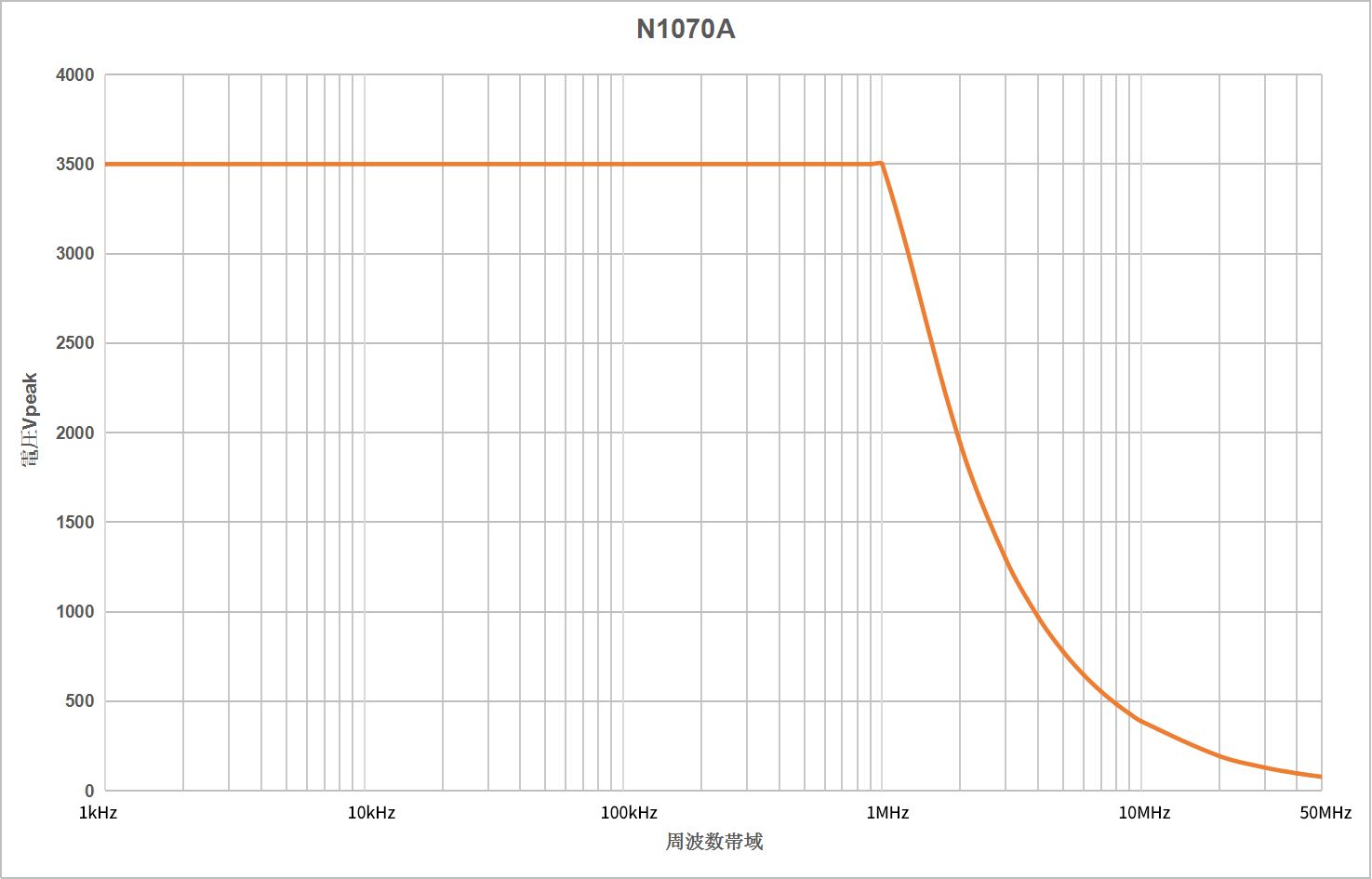

型式:N1070A 製品仕様 周波数特性
　 帯域幅(-3dB) 50MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 20MΩ//1pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 3500V@1/1000
350V@1/100
差動入力電圧Vpp 7000V@1/1000
700V@1/100
寸法（W×H×D） 84×186×38mm
価格（税込） 202,400円

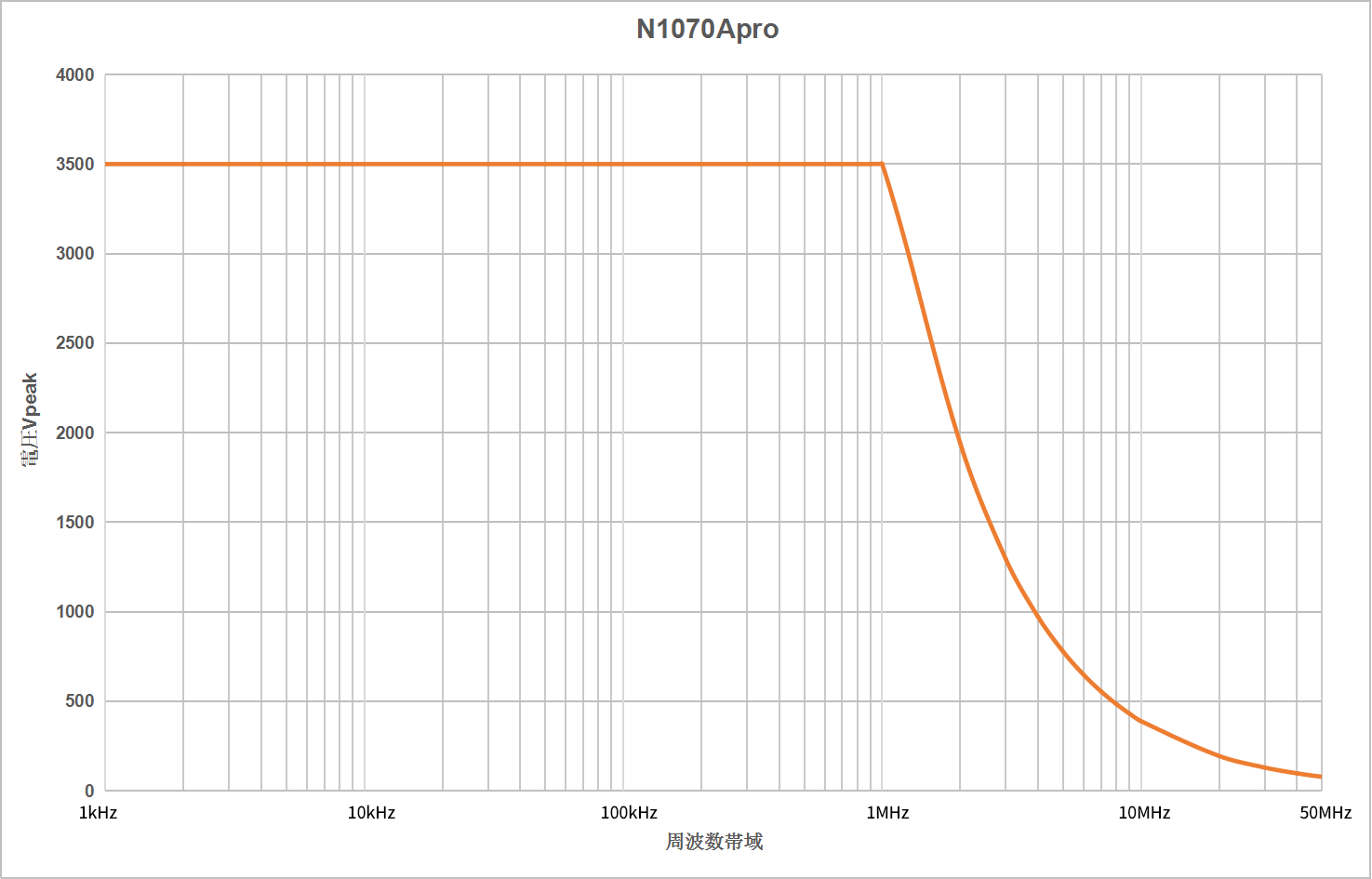

型式:N1070Apro 製品仕様 周波数特性
　 帯域幅(-3dB) 50MHz
減衰比 1:1000/100
確度 ±0.5%(DC-50Hz 〜1kHz)
インピーダンス 20MΩ//1pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 3500V@1/1000 350V@1/100
差動入力電圧Vpp 7000V@1/1000 700V@1/100
寸法（W×H×D） 84×186×38mm
価格（税込） 216,700円

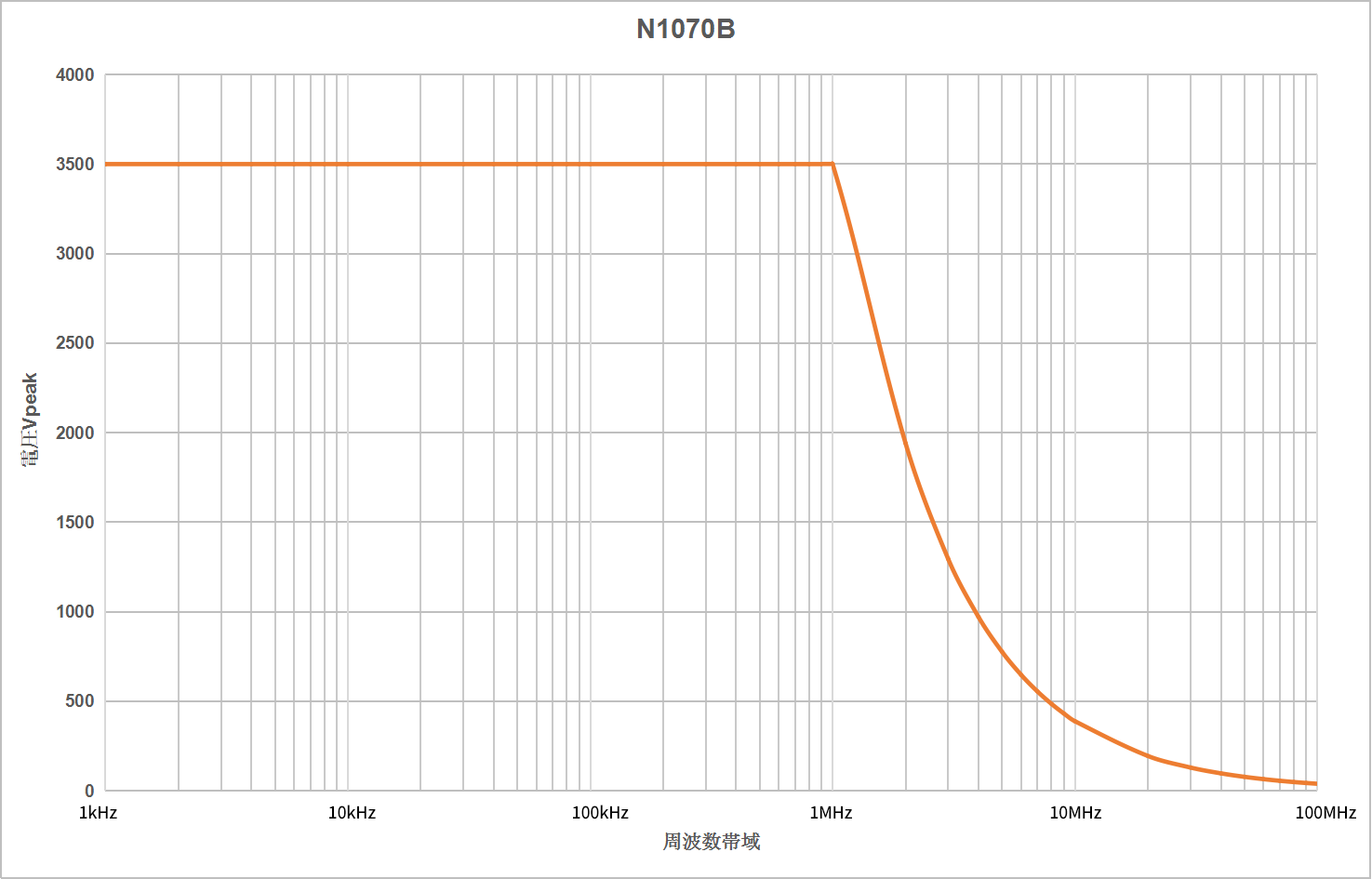

型式:N1070B 製品仕様 周波数特性
　 帯域幅(-3dB) 100MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 20MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 3500V@1/1000
350V@1/100
差動入力電圧Vpp 7000V@1/1000
700V@1/100
寸法（W×H×D） 84×186×38mm
価格（税込） 216,700円

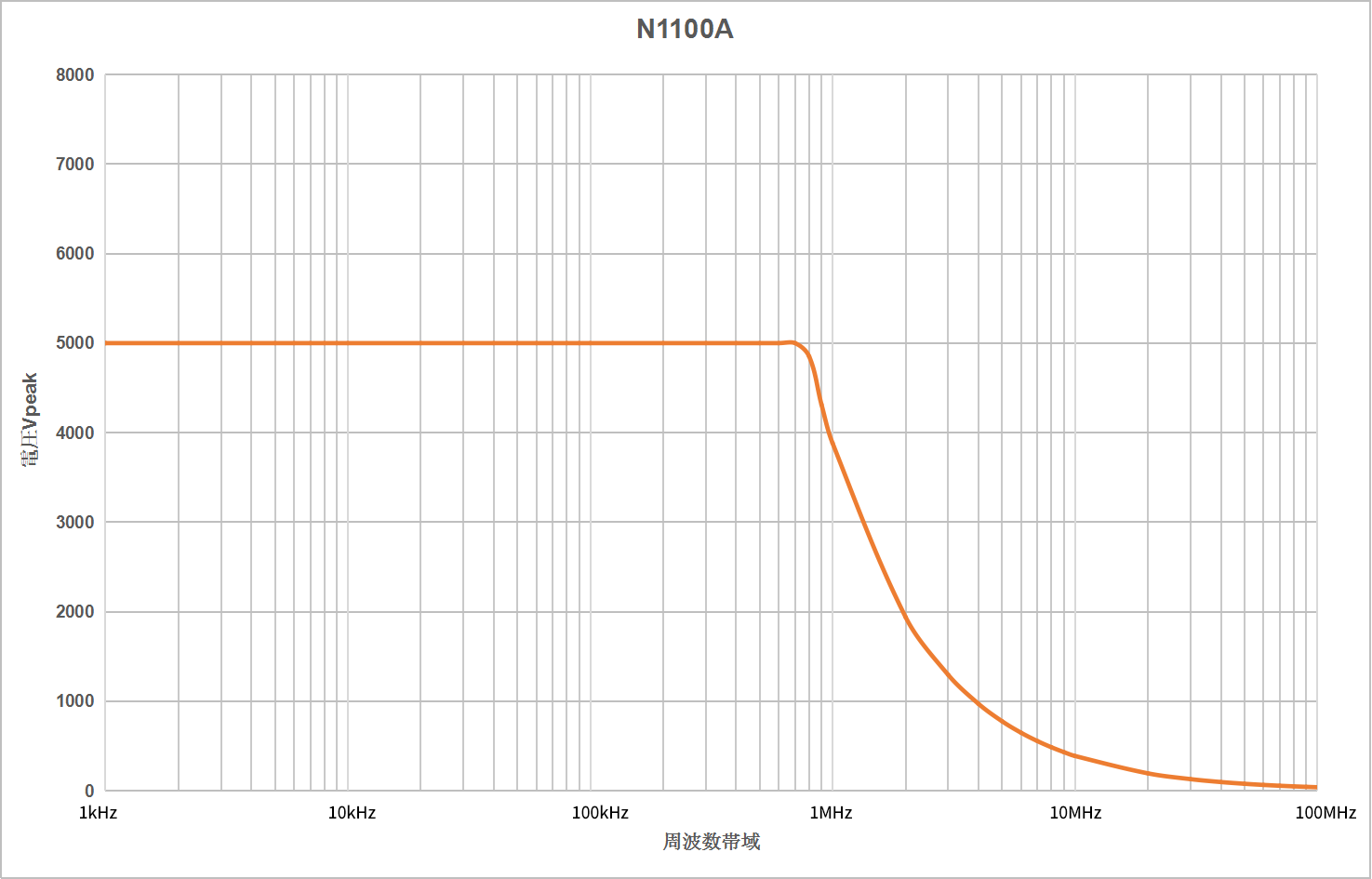

型式:N1100A 製品仕様 周波数特性
　 帯域幅(-3dB) 100MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 20MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 5000V@1/1000
500V@1/100
差動入力電圧Vpp 10kV@1/1000
1kV@1/100
寸法（W×H×D） 84×186×38mm
価格（税込） 239,800円

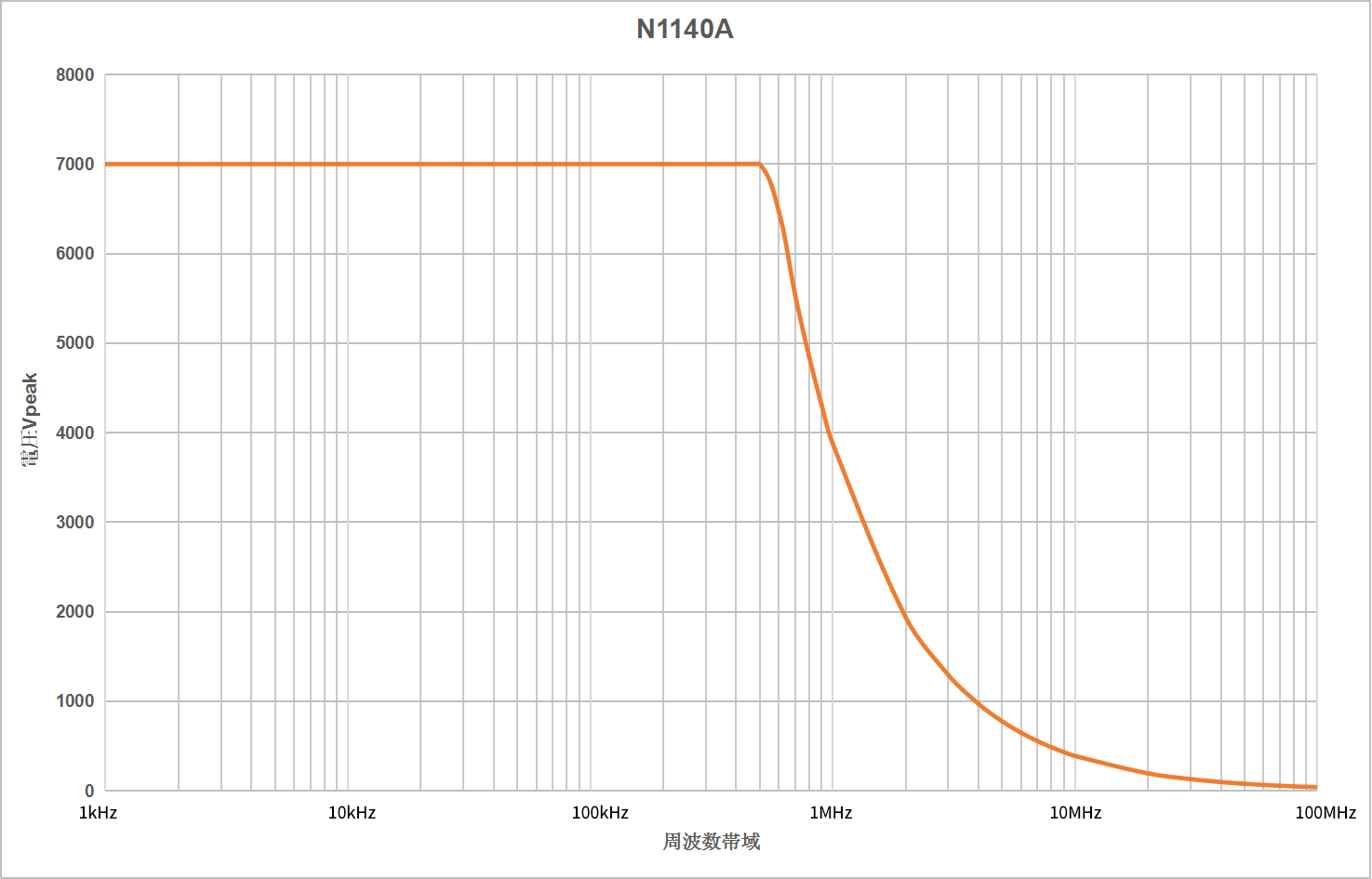

型式:N1140A 製品仕様 周波数特性
　 帯域幅(-3dB) 100MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 20MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
DC入力電圧 7000V@1/1000 7000V@1/100
差動入力電圧Vpp 14kV@1/1000
1.4kV@1/100
寸法（W×H×D） 84×186×38mm
価格（税込） 258,500円
仕様

型式 帯域幅(-3dB) インピーダンス 確度 立ち上がり時間 出力(50kΩ負荷) オフセット(代表値) オシロスコープ       入力インピーダンス CMRR(代表値) DC入力電圧 差動入力電圧Vpp 寸法（W×H×D） 減衰比
N1000A 50MHz 8MΩ//1pF ±1% 7ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 750V@1/100 75V@1/10 1500V@1/1000 150V@1/100 69×165×26mm 1:1000/100
N1008A 50MHz 4MΩ//1.3pF ±1% 7ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 800V@1/100 80V@1/10 1500V@1/1000 150V@1/100 69×165×26mm 1:100/10
N1008B 100MHz 4MΩ//1.3pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 400V@1/100 40V@1/10 800V@1/100 80V@1/10 69×165×26mm 1:100/10
N1015A 100MHz 8MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 750V@1/1000 75V@1/100 1500V@1/1000 150V@1/100 69×165×26mm 1:1000/100
N1015B 100MHz 8MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 750V@1/500 75V@1/50 1500V@1/500 150V@1/50 84×186×38mm 1:500/50
N1030A 50MHz 8MΩ//1pF ±1% 7ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 1500V@1/1000 150V@1/100 3000V@1/1000 300V@1/100 69×165×26mm 1:1000/100
N1030B 100MHz 8MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 1500V@1/1000 150V@1/100 3000V@1/1000 300V@1/100 69×165×26mm 1:1000/100
N1070A 50MHz 20MΩ//1pF ±1% 7ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 3500V@1/1000 350V@1/100 7000V@1/1000 700V@1/100 84×186×38mm 1:1000/100
N1070Apro 50MHz 20MΩ//1pF ±0.5%(DC-50Hz 〜1kHz) 7ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 3500V@1/1000 350V@1/100 7000V@1/1000 700V@1/100 84×186×38mm 1:1000/100
N1070B 100MHz 20MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 3500V@1/1000 350V@1/100 7000V@1/1000 700V@1/100 84×186×38mm 1:1000/100
N1100A 100MHz 20MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 5000V@1/1000 500V@1/100 10kV@1/1000 1kV@1/100 84×186×38mm 1:1000/100
N1140A 100MHz 20MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60Hz、-50dB@100kHz 7000V@1/1000 7000V@1/100 14kV@1/1000 1.4kV@1/100 84×186×38mm 1:1000/100
