高電圧差動プローブN2000

最高200MHz、最大6KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。












お問い合わせ  デモ機貸出
製品詳細

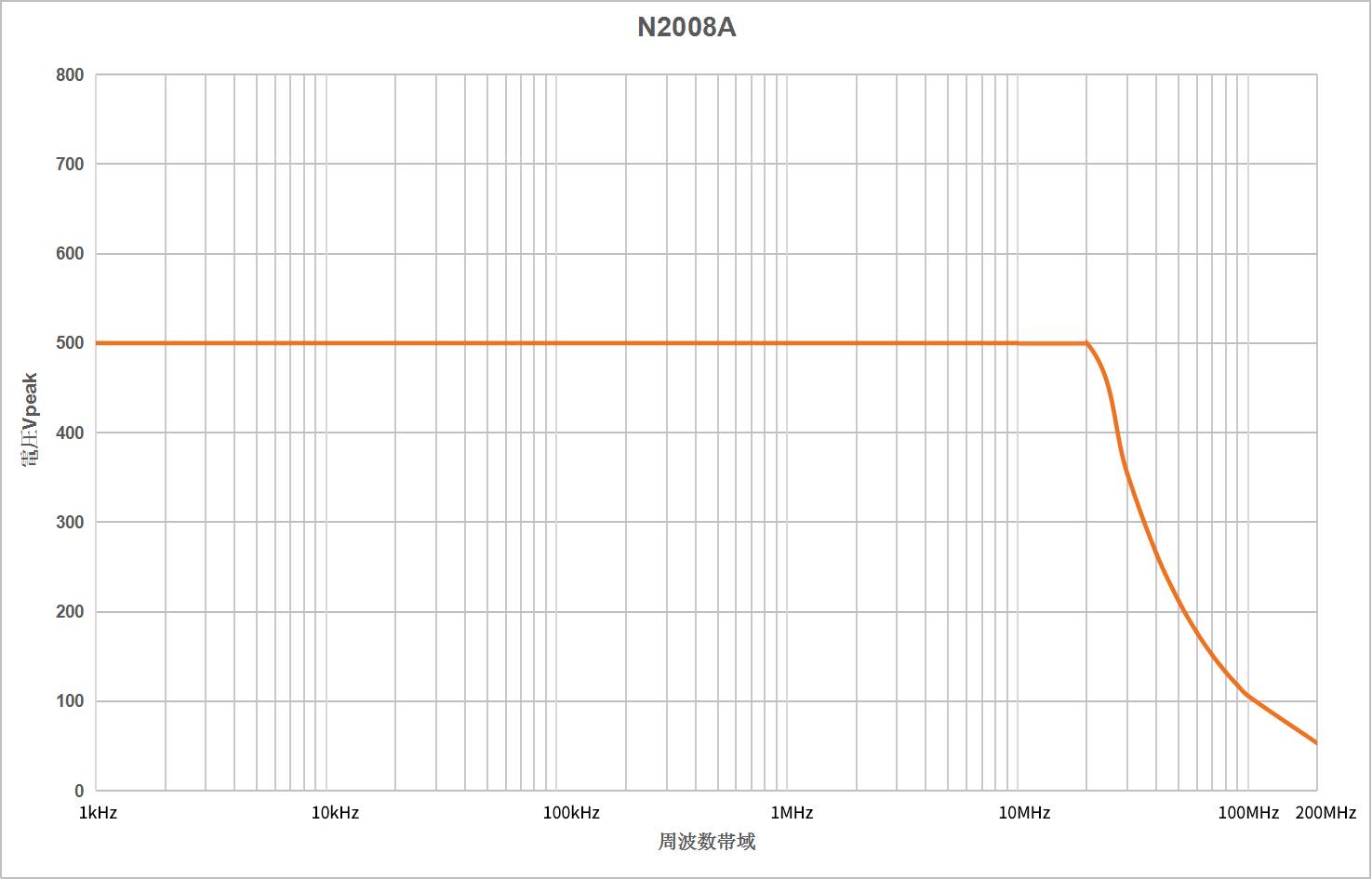

型式:N2008A 製品仕様 周波数特性
　 帯域幅(-3dB) 200MHz
減衰比 1:500/50
確度 ±1%
インピーダンス 10MΩ/1.33pF
立ち上がり時間 1.75ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV
オシロスコープ 入力インピーダンス 1MΩ
CMRR(代表値) -80dB@60Hz、
-50dB@100kHz
DC入力電圧 1kV@1/500
100V@1/50
差動入力電圧Vpp 500V@1/500
50V@1/50
寸法（W×H×D） 84×186×38mm
価格（税込） 151,000円

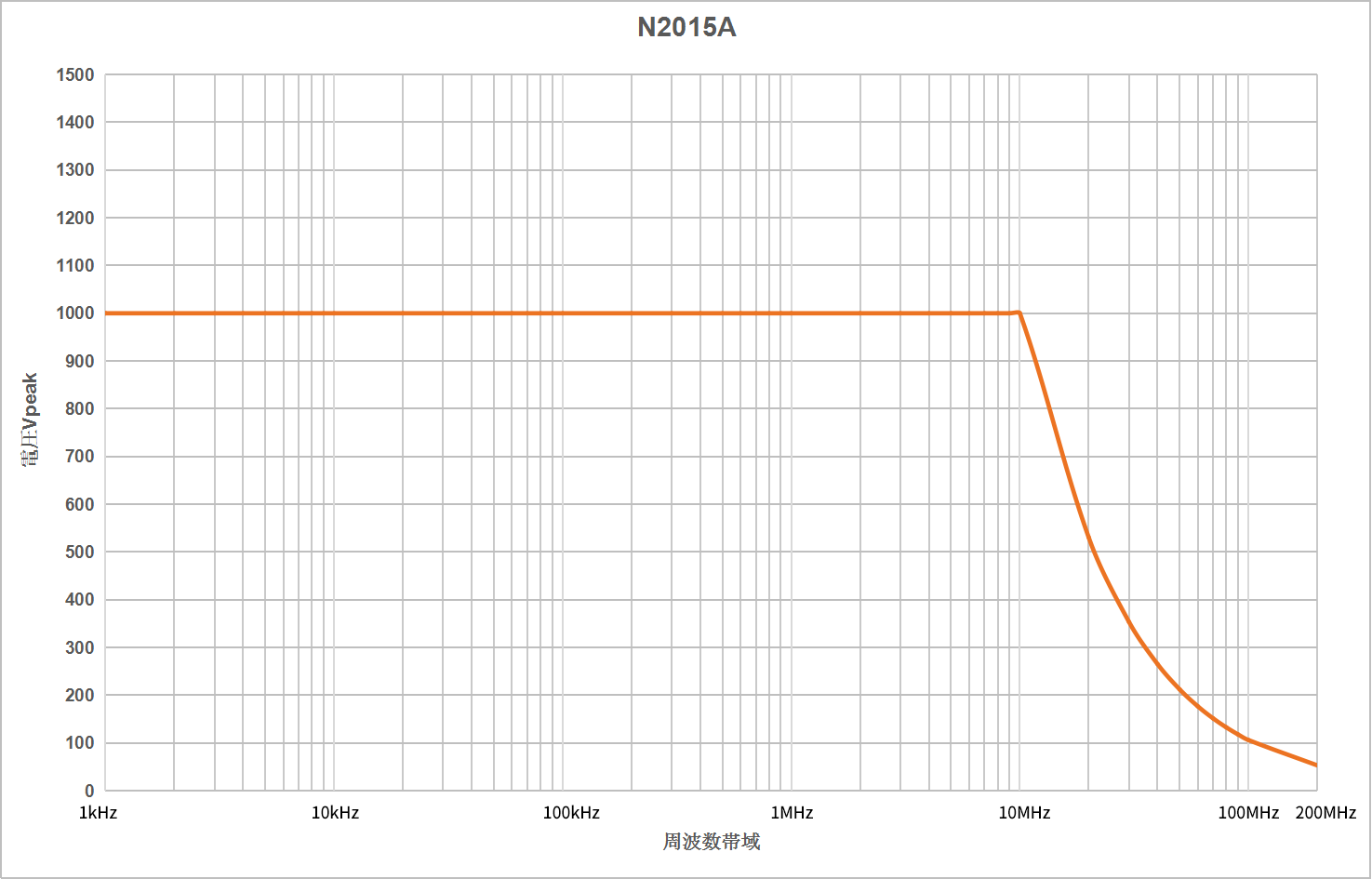

型式:N2015A 製品仕様 周波数特性
　 帯域幅(-3dB) 200MHz
減衰比 1:500/50
確度 ±1%
インピーダンス 10MΩ/1.33pF
立ち上がり時間 1.75ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) -80dB@60Hz、
-50dB@100kHz
DC入力電圧 1kV@1/500
100V@1/50
差動入力電圧Vpp 2kV@1/500
200V@1/50
寸法（W×H×D） 84×186×38mm
価格（税込） 205,000円

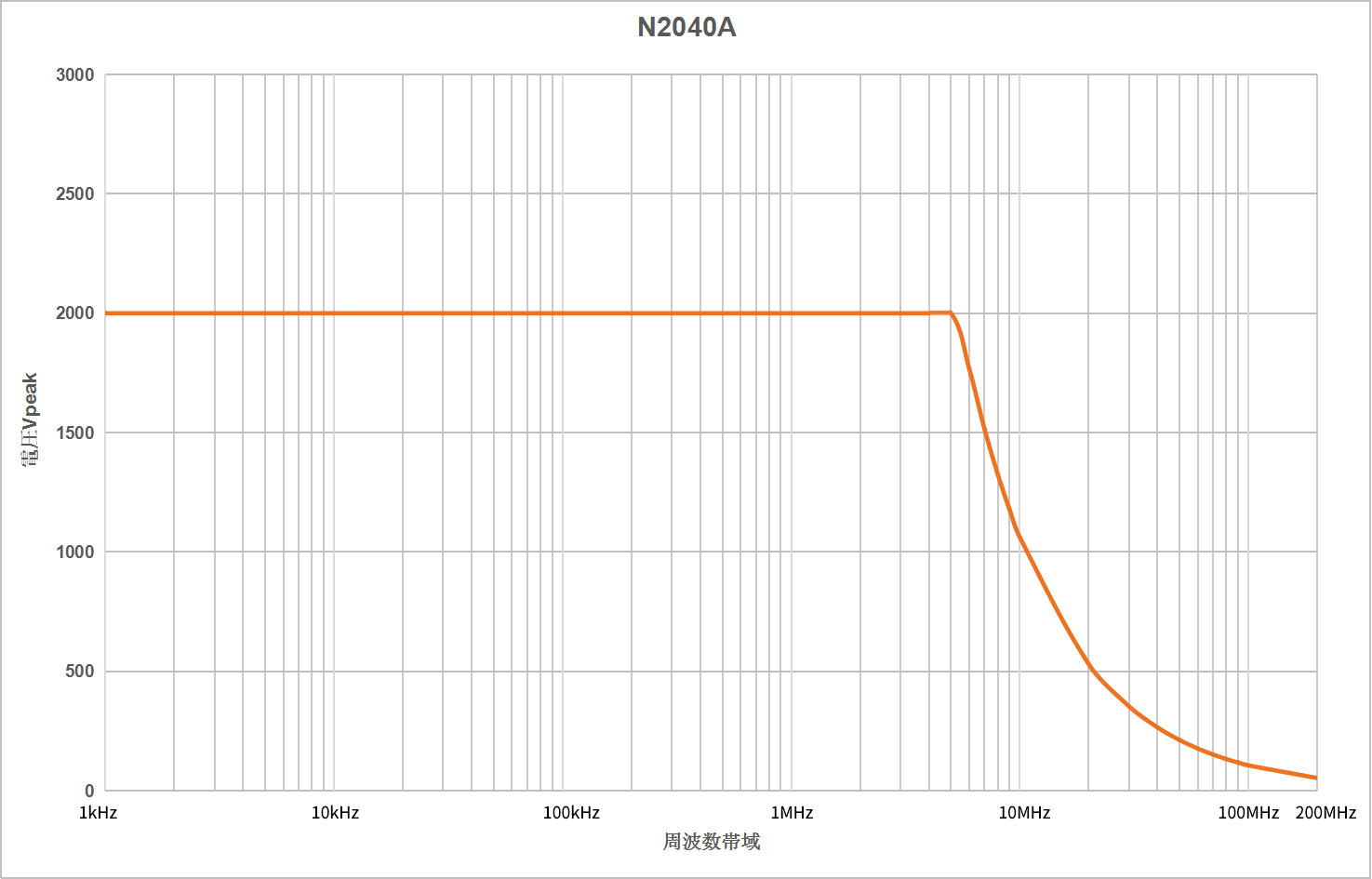

型式:N2040A 製品仕様 周波数特性
　 帯域幅(-3dB) 200MHz
減衰比 1:500/50
確度 ±1%
インピーダンス 10MΩ/1.33pF
立ち上がり時間 1.75ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV
オシロスコープ 入力インピーダンス 1MΩ
CMRR(代表値)

-80dB@60Hz、
-50dB@100kHz
DC入力電圧 2kV@1/500
200V@1/50
差動入力電圧Vpp 4kV@1/500
400V@1/50
寸法（W×H×D） 84×186×38mm
価格（税込） 262,000円

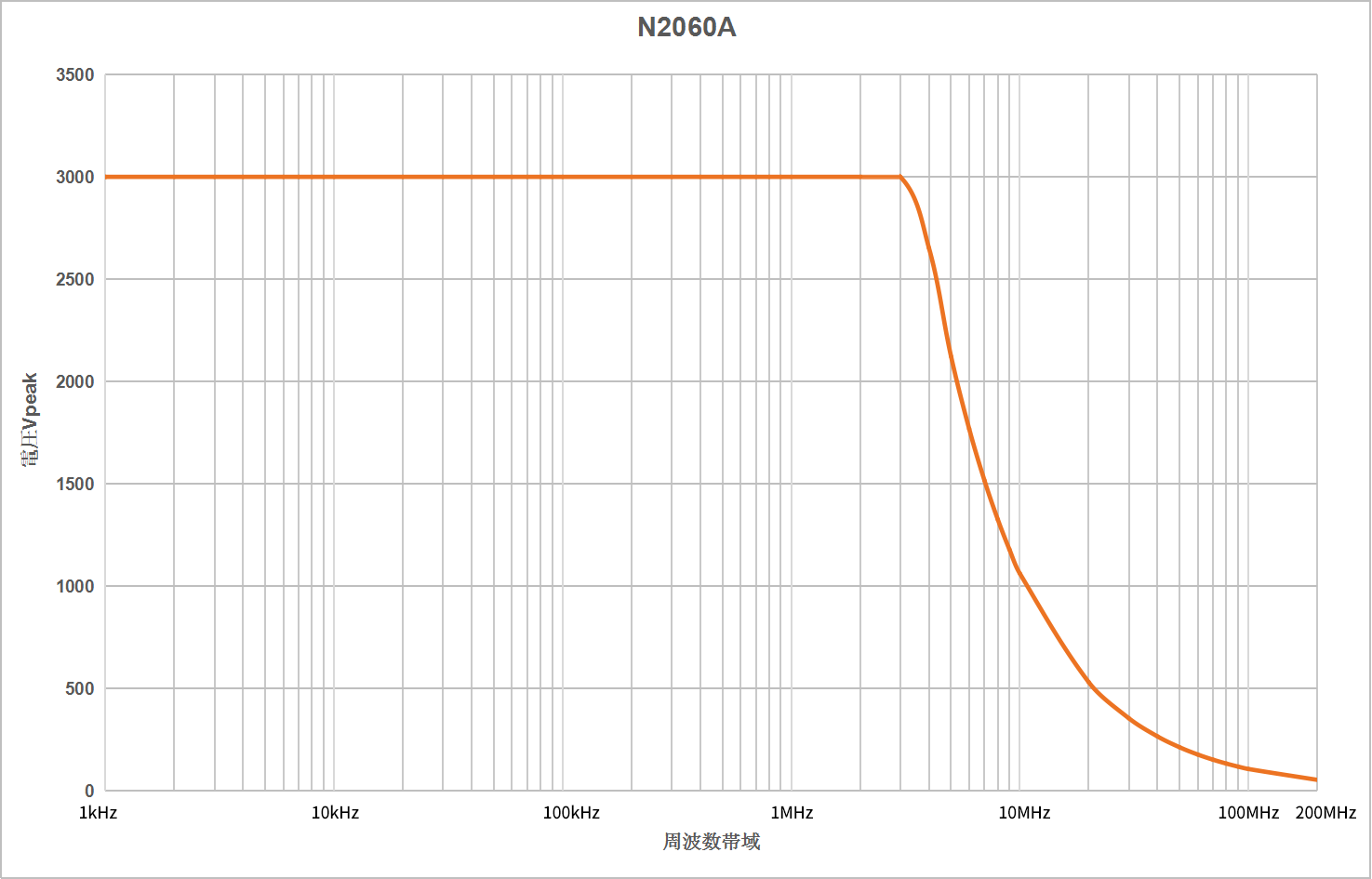

型式:N2060A 製品仕様 周波数特性
　

帯域幅(-3dB)

 200MHz
減衰比 1:500/50
確度 ±1%
インピーダンス 10MΩ/1.33pF
立ち上がり時間 1.75ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV
オシロスコープ
入力インピーダンス		 1MΩ
CMRR(代表値) -80dB@60Hz、
-50dB@100kHz
DC入力電圧 3kV@1/500
300V@1/50
差動入力電圧Vpp 6kV@1/500
600V@1/50
寸法（W×H×D） 84×186×38mm
価格（税抜） 305,000円
仕様

型式
帯域幅(-3dB)
インピーダンス
確度
立ち上がり時間
出力(50kΩ負荷)
オフセット(代表値)
     オシロスコープ
入力インピーダンス
CMRR(代表値)
DC入力電圧
差動入力電圧Vpp
寸法（W×H×D）
減衰比
N2008A
200MHz
10MΩ/1.33pF
±1%
1.75ns
7V
＜±5mV
1MΩ
-80dB@60Hz、-50dB@100kHz
1kV@1/500 100V@1/50
500V@1/500 50V@1/50
84×186×38mm
1:500/50
N2015A
200MHz
10MΩ/1.33pF
±1%
1.75ns
7V
＜±5mV
1MΩ
-80dB@60Hz、-50dB@100kHz
1kV@1/500 100V@1/50
2kV@1/500 200V@1/50
84×186×38mm
1:500/50
N2040A
200MHz
10MΩ/1.33pF
±1%
1.75ns
7V
＜±5mV
1MΩ
-80dB@60Hz、-50dB@100kHz
2kV@1/500 200V@1/50
4kV@1/500 400V@1/50
84×186×38mm
1:500/50
N2060A
200MHz
10MΩ/1.33pF
±1%
1.75ns
7V
＜±5mV
1MΩ
-80dB@60Hz、-50dB@100kHz
3kV@1/500 300V@1/50
6kV@1/500 600V@1/50
84×186×38mm
1:500/50
