製品詳細

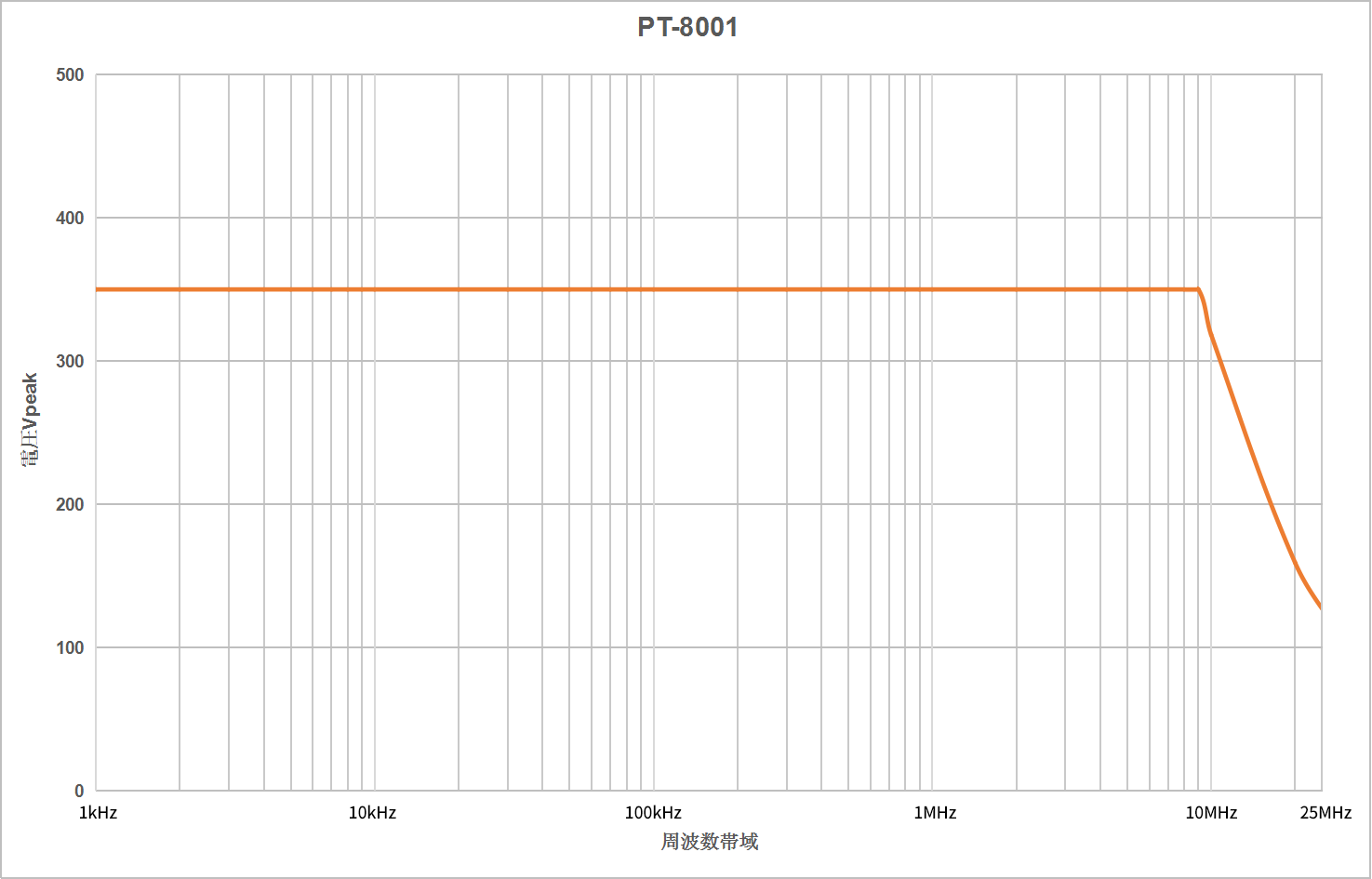

| 型式:PT-8001 | 製品仕様 | 周波数特性 | ||
 |
帯域幅(-3dB) | 25MHz |  |
|
| 減衰比 | 1:10/100 | |||
| 確度 | 1:100/1000 確度±2% | |||
| インピーダンス | 8MΩ//1.3pF | |||
| 立ち上がり時間 | 14ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
| オシロスコープ 入力インピーダンス | 1MΩ | |||
| CMRR(代表値) | -80dB@50Hz -66dB@20kHz | |||
| 差動入力電圧Vpp | 70V@1/10 700V@1/100 | |||
| DC入力電圧 | 35V@1/10 3500V@1/100 | |||
| 寸法（W×H×D） | 83×186×38mm | |||
| 価格（税込） | 71,500円 | |||

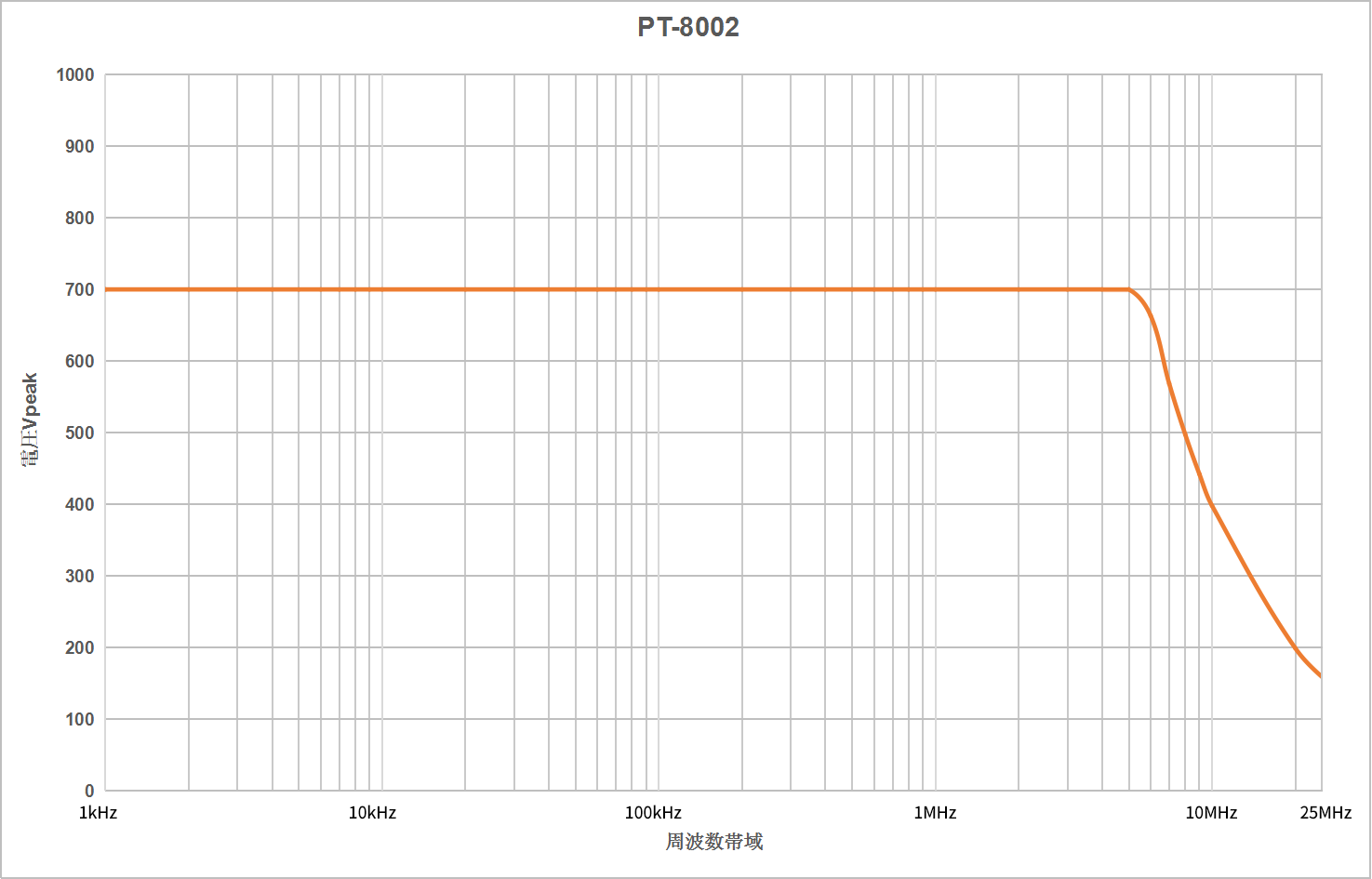

| 型式:PT-8002 | 製品仕様 | 周波数特性 | ||
| |
帯域幅(-3dB) | 25MHz |  |
|
| 減衰比 | 1:20/200 | |||
| 確度 | ±2% | |||
| インピーダンス | 8MΩ//1.3pF | |||
| 立ち上がり時間 | 14ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
| オシロスコープ 入力インピーダンス | 1MΩ | |||
| CMRR(代表値) | -80dB@50Hz -60dB@20kHz | |||
| 差動入力電圧Vpp | 140V@1/20 1400V@1/200 | |||
| DC入力電圧 | 70V@1/20 700V@1/200 | |||
| 寸法（W×H×D） | 83×186×38mm | |||
| 価格（税込） | 85,800円 | |||

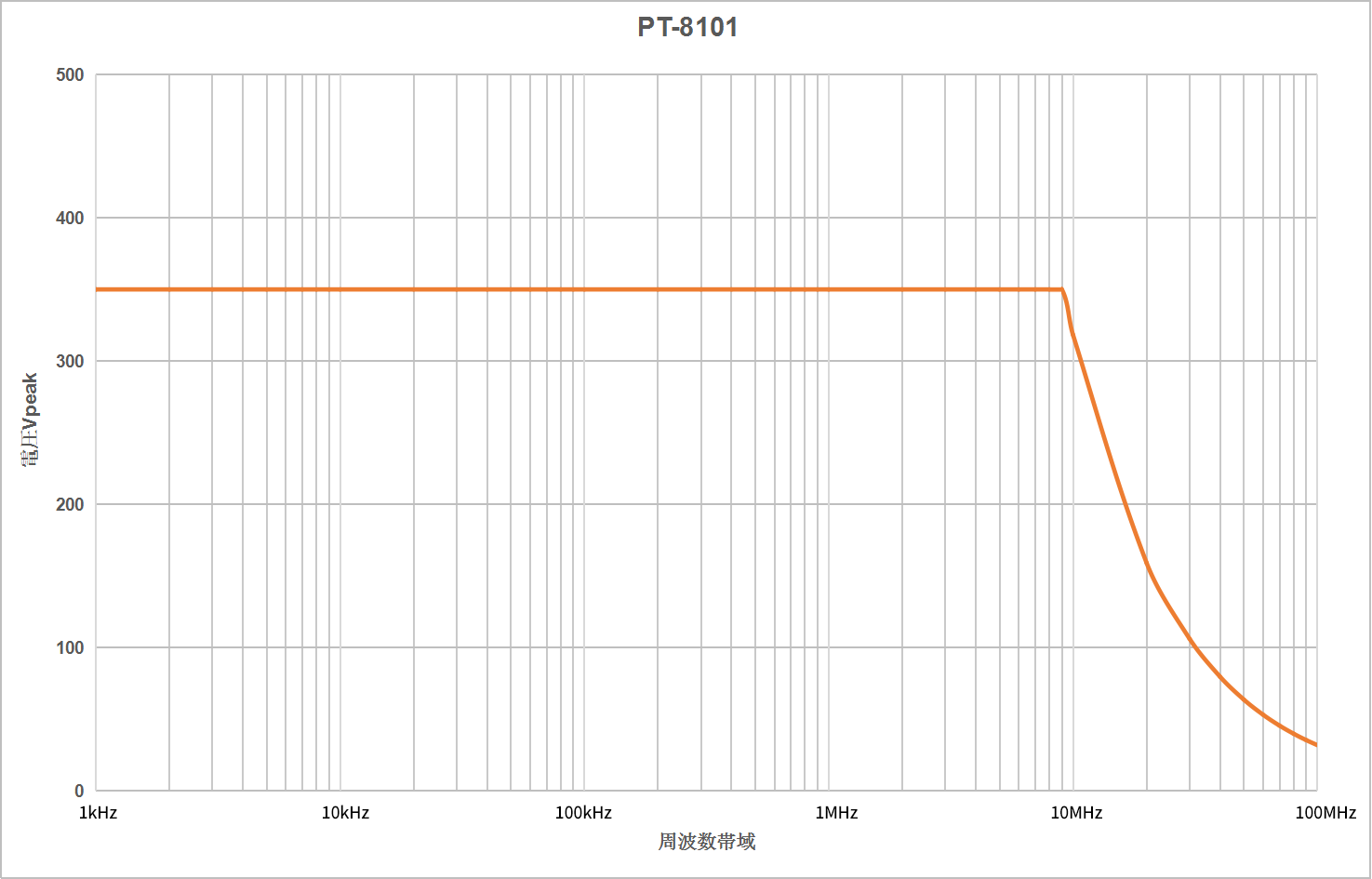

| 型式:PT-8101 | 製品仕様 | 周波数特性 | ||
| |
帯域幅(-3dB) | 100MHz |  |
|
| 減衰比 | 1:10/100 | |||
| 確度 | ±2% | |||
| インピーダンス | 8MΩ//1.3pF | |||
| 立ち上がり時間 | 3.5ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
| オシロスコープ 入力インピーダンス | 1MΩ | |||
| CMRR(代表値) | -80dB@60Hz -50dB@100kHz | |||
| 差動入力電圧Vpp | 70V@1/10 700V@1/100 | |||
| DC入力電圧 | 35V@1/10 350V@1/100 | |||
| 寸法（W×H×D） | 83×186×38mm | |||
| 価格（税込） | 130,900円 | |||

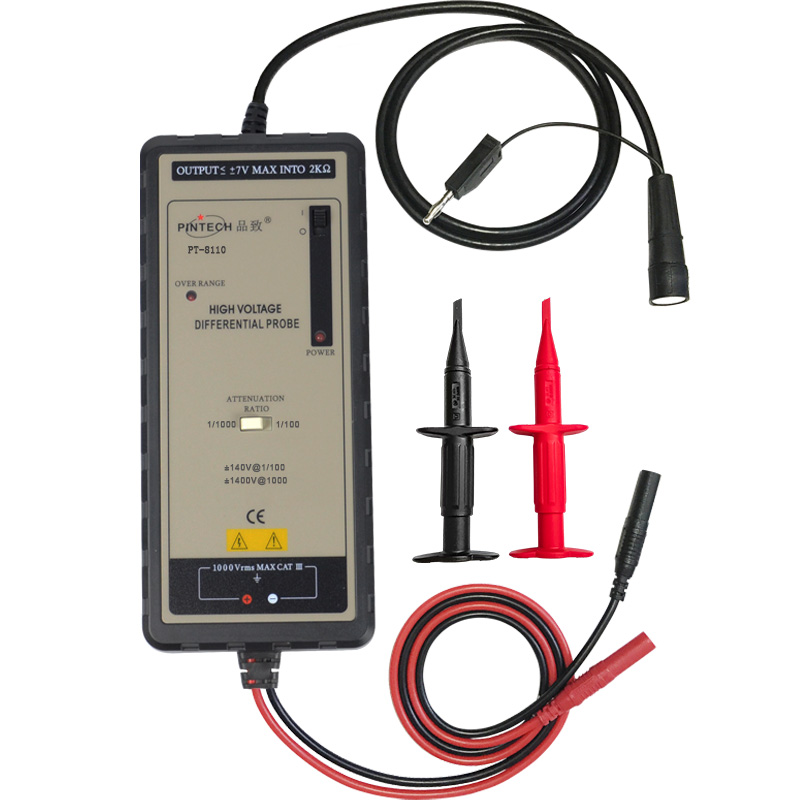

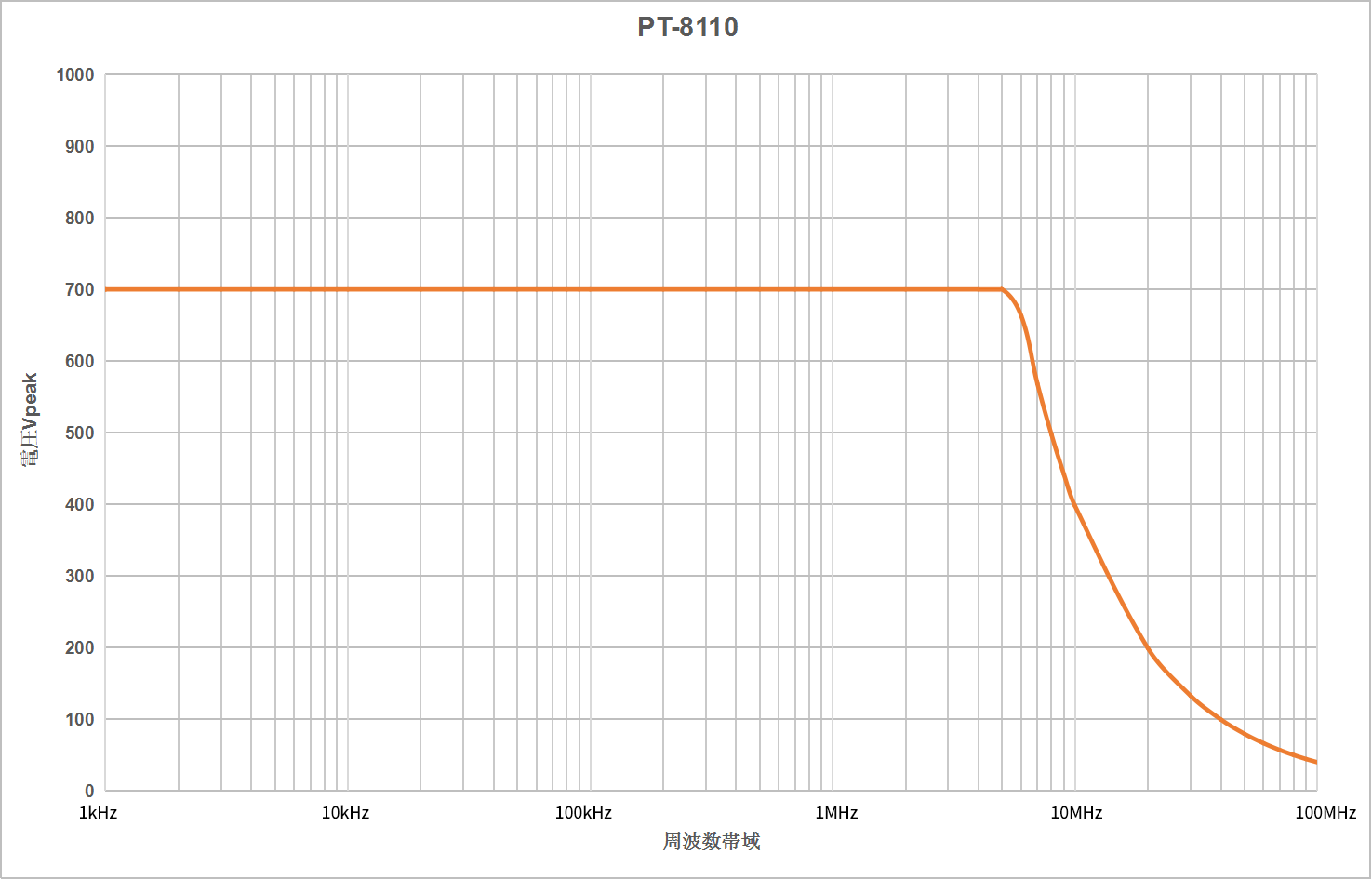

| 型式:PT-8110 | 製品仕様 | 周波数特性 | ||
| |
帯域幅(-3dB) | 100MHz |  |
|
| 減衰比 | 1:100/1000 | |||
| 確度 | ±2% | |||
| インピーダンス | 20MΩ//1pF | |||
| 立ち上がり時間 | 3.5ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
| オシロスコープ 入力インピーダンス | 1MΩ | |||
| CMRR(代表値) | -80dB@60Hz -50dB@100kHz | |||
| 差動入力電圧Vpp | 140V@1/100 1400V@1/1000 | |||
| DC入力電圧 | 70V@1/100 700V@1/1000 | |||
| 寸法（W×H×D） | 83×186×38mm | |||
| 価格（税込） | 159,500円 | |||

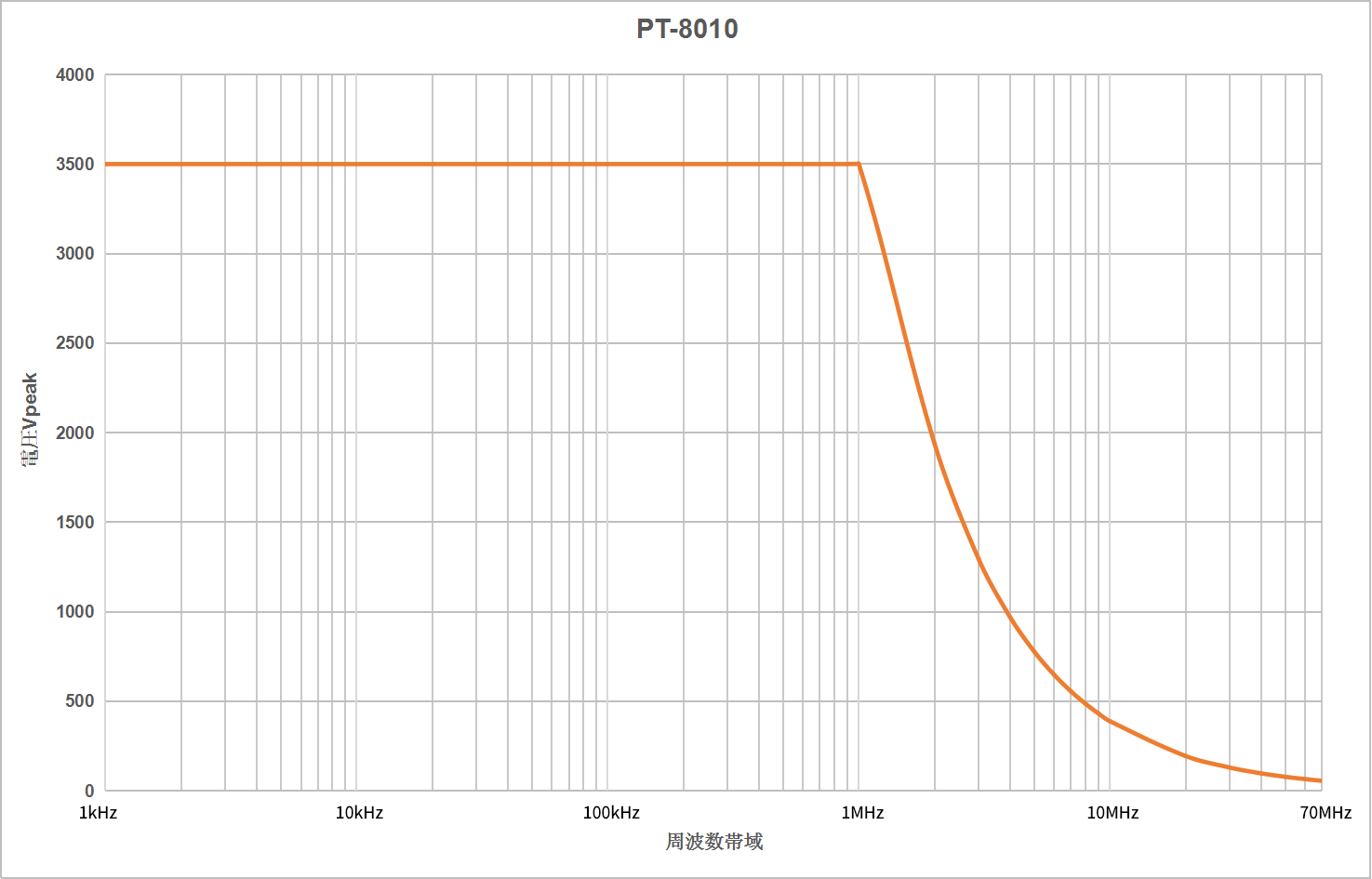

| 型式:PT-8010 | 製品仕様 | 周波数特性 | ||
| |
帯域幅(-3dB) | 70MHz |  |
|
| 減衰比 | 1:100/1000 | |||
| 確度 | ±2% | |||
| インピーダンス | 20MΩ//1pF | |||
| 立ち上がり時間 | 5ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
| オシロスコープ 入力インピーダンス | 1MΩ | |||
| CMRR(代表値) | -80dB@50Hz -60dB@20kHz | |||
| 差動入力電圧Vpp | 700V@1/100 7000V@1/1000 | |||
| DC入力電圧 | 350V@1/100 3500V@1/1000 | |||
| 寸法（W×H×D） | 83×186×38mm | |||
| 価格（税込） | 215,600円 | |||

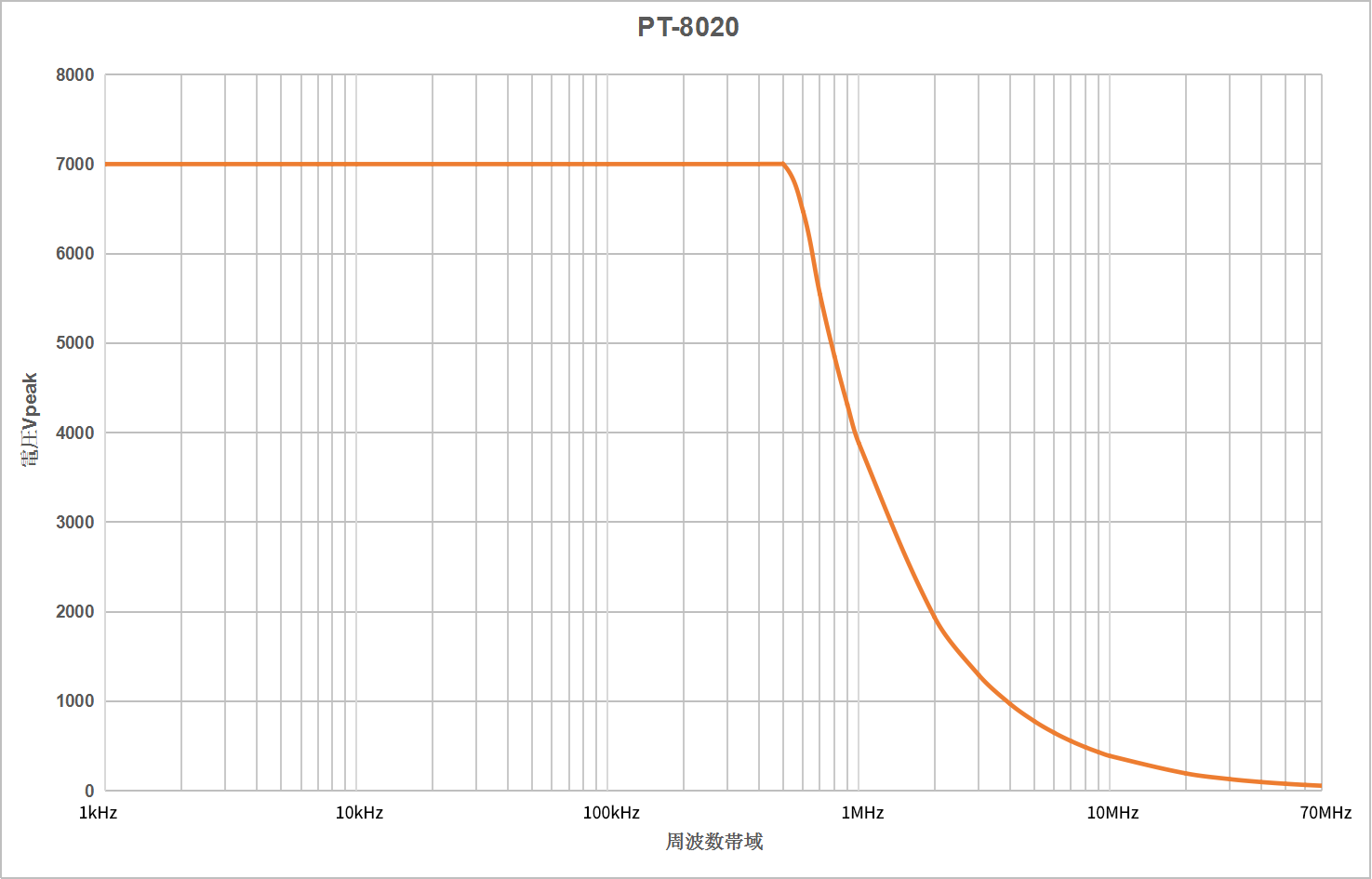

| 型式:PT-8020 | 製品仕様 | 周波数特性 | ||
| |
帯域幅(-3dB) | 70MHz |  |
|
| 減衰比 | 1:100/1000 | |||
| 確度 | ±2% | |||
| インピーダンス | 20MΩ//1pF | |||
| 立ち上がり時間 | 5ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
| オシロスコープ 入力インピーダンス | 1MΩ | |||
| CMRR(代表値) | -80dB@50H -60dB@20kHz | |||
| 差動入力電圧Vpp | 1400V@1/100 14kV@1/1000 | |||
| DC入力電圧 | 700V@1/100 7000V@1/1000 | |||
| 寸法（W×H×D） | 83×186×38mm | |||
| 価格（税込） | 281,600円 | |||
仕様
|
型式
|
帯域幅(-3dB)
|
減衰比
|
確度
|
インピーダンス
|
立ち上がり時間
|
出力(50kΩ負荷)
|
オフセット(代表値)
|
オシロスコープ 入力インピーダンス
|
CMRR(代表値) | 差動入力電圧Vpp | DC入力電圧 | 寸法（W×H×D） |
| PT-8001 | 25MHz | 1:10/100 | 1:100/1000 確度±2% |
8MΩ//1.3pF | 14ns | 7V | ＜±5mV | 1MΩ | -80dB@50Hz -66dB@20kHz | 70V@1/10 700V@1/100 | 35V@1/10 3500V@1/100 | 83×186×38mm |
| PT-8002 | 25MHz | 1:20/200 | ±2% | 8MΩ//1.3pF | 14ns | 7V | ＜±5mV | 1MΩ | -80dB@50Hz -60dB@20kHz | 140V@1/20 1400V@1/200 | 70V@1/20 700V@1/200 | 83×186×38mm |
| PT-8010 | 70MHz | 1:100/1000 | ±2% | 20MΩ//1pF | 5ns | 7V | ＜±5mV | 1MΩ | -80dB@50Hz -60dB@20kHz | 700V@1/100 7000V@1/1000 | 350V@1/100 3500V@1/1000 | 83×186×38mm |
| PT-8020 | 70MHz | 1:100/1000 | ±2% | 20MΩ//1pF | 5ns | 7V | ＜±5mV | 1MΩ | -80dB@50H -60dB@20kHz | 1400V@1/100 14kV@1/1000 | 700V@1/100 7000V@1/1000 | 83×186×38mm |
| PT-8101 | 100MHz | 1:10/100 | ±2% | 8MΩ//1.3pF | 3.5ns | 7V | ＜±5mV | 1MΩ | -80dB@60Hz -50dB@100kHz | 70V@1/10 700V@1/100 | 35V@1/10 350V@1/100 | 83×186×38mm |
| PT-8110 | 100MHz | 1:100/1000 | ±2% | 20MΩ//1pF | 3.5ns | 7V | ＜±5mV | 1MΩ | -80dB@60Hz -50dB@100kHz | 140V@1/100 1400V@1/1000 | 70V@1/100 700V@1/1000 | 83×186×38mm |
