製品詳細

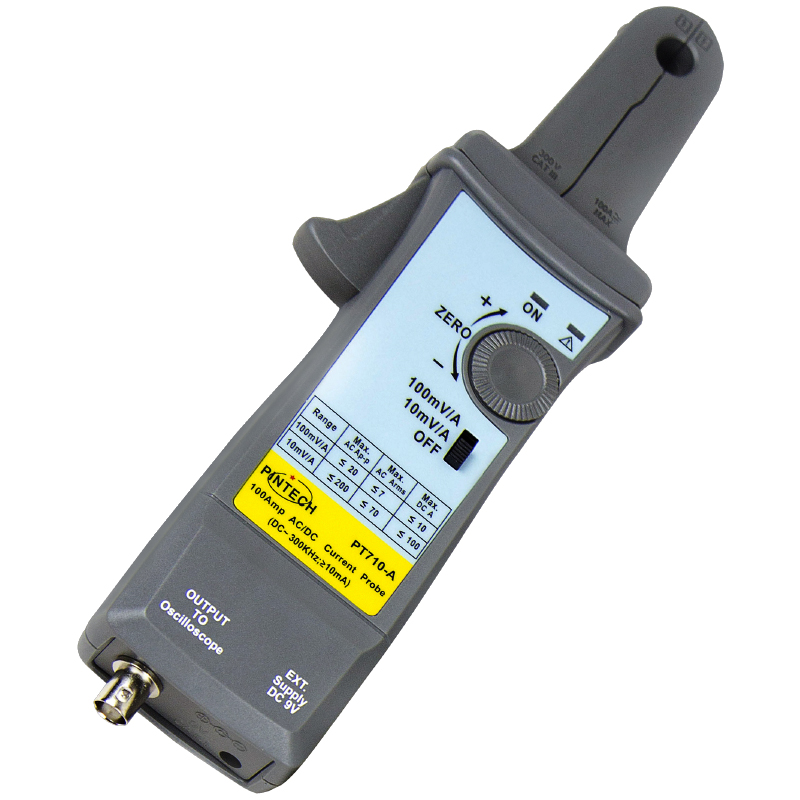

| 型式:PT710-A | 製品仕様 | ||
 |
型式 | PT710-A | |
| 帯域幅 | DC〜300kHz | ||
| 最大DC電流、 ピーク電流 | 100ADC 200Ap-p | ||
| 最大AC電流 | 70A rms | ||
| 変換比 | 2レンジ10mV/ A;100mV/A | ||
| クランプ直径 | ≤11mmΦ | ||
| 最大感度 | 10mA | ||
| 立ち上がり時間 | 1.2ns | ||
| DC確度 | ±3%:30mA〜 15A@200mV/ A ±4%:300mA〜 80A@20mV/A ± 15%:80A〜150A | ||
| 最大作動電圧 | 300V CATⅢ/600V CATⅡ | ||
| 寸法（W×H×D） | 70×280×32mm | ||
| 価格（税込） | 114,400円 | ||
| 型式:PT710-B | 製品仕様 | ||
| |
型式 | PT710-B | |
| 帯域幅 | DC〜500kHz | ||
| 最大DC電流、 ピーク電流 | 50ADC 100Ap-p | ||
| 最大AC電流 | 35A rms | ||
| 変換比 | 2レンジ20mV/ A;200mV/A | ||
| クランプ直径 | ≤11mmΦ | ||
| 最大感度 | 5mA | ||
| 立ち上がり時間 | 0.7ns | ||
| DC確度 | ±3%:30mA〜 5A@200mV/A ± 4%:300mA〜 20A@20mV/A ± 15%:20A〜50A | ||
| 最大作動電圧 | 300V CATⅢ/600V CATⅡ 寸法 | ||
| 寸法（W×H×D） | 70×280×32mm | ||
| 価格（税込） | 159,500円 | ||
| 型式:PT710-C | 製品仕様 | ||
| |
型式 | PT710-C | |
| 帯域幅 | 1MHz | ||
| 最大DC電流、 ピーク電流 | 70ADC 140Ap-p | ||
| 最大AC電流 | 50A rms | ||
| 変換比 | 2レンジ50mV/ A;500mV/A | ||
| クランプ直径 | ≤10.3mmΦ | ||
| 最大感度 | 2mA | ||
| 立ち上がり時間 | 0.35ns | ||
| DC確度 | ±3%:20mA〜 7A@500mV/A ± 4%:200mA〜 50A@50mV/A ± 15%:50A〜70A | ||
| 最大作動電圧 | 300V CATⅢ/600V CATⅡ | ||
| 寸法（W×H×D） | 81×262×36mm | ||
| 価格（税込） | 179,300円 | ||
| 型式:PT710-D | 製品仕様 | ||
| |
型式 | PT710-D | |
| 帯域幅 | 1.5MHz | ||
| 最大DC電流、 ピーク電流 | 40ADC 80Ap-p | ||
| 最大AC電流 | 28A rms | ||
| 変換比 | 2レンジ0.1V/ A;1V/A | ||
| クランプ直径 | ≤10.3mmΦ | ||
| 最大感度 | 1mA | ||
| 立ち上がり時間 | 0.23ns | ||
| DC確度 | 3%:10mA〜 4A1V/A ± 4%:100mA〜 40A0.1V/A | ||
| 最大作動電圧 | 300V CATⅢ/600V CATⅡ | ||
| 寸法（W×H×D） | 81×262×36mm | ||
| 価格（税込） | 199,100円 | ||
| 型式:PT710-F | 製品仕様 | ||
| |
型式 | PT710-F | |
| 帯域幅 | DC〜500kHz | ||
| 最大DC電流、 ピーク電流 | 150ADC 300Ap-p | ||
| 最大AC電流 | 100A rms | ||
| 変換比 | 2レンジ20mV/ A;200mV/A | ||
| クランプ直径 | ≤11mmΦ | ||
| 最大感度 | 5mA | ||
| 立ち上がり時間 | 0.7ns | ||
| DC確度 | ±3%:30mA〜 15A@50mV/A ± 4%:300mA〜 80A@5mV/A ± 15%:20A〜150A | ||
| 最大作動電圧 | 300V CATⅢ/600V CATⅡ | ||
| 寸法（W×H×D） | 70×280×32mm | ||
| 価格（税込） | 184,800円 | ||
| 型式:PT710-H | 製品仕様 | ||
| |
型式 | PT710-H | |
| 帯域幅 | DC〜300kHz | ||
| 最大DC電流、 ピーク電流 | 200ADC 400Ap-p | ||
| 最大AC電流 | 140A rms | ||
| 変換比 | 2レンジ10mV/ A;100mV/A | ||
| クランプ直径 | ≤11mmΦ | ||
| 最大感度 | 10mA | ||
| 立ち上がり時間 | 1.2ns | ||
| DC確度 | ±3%:50mA〜 20A@100mV/ A ±4%:500mA〜 80A@10mV/A ± 15%:80A〜200A | ||
| 最大作動電圧 | 300V CATⅢ/600V CATⅡ | ||
| 寸法（W×H×D） | 70×280×32mm | ||
| 価格（税込） | 154,000円 | ||
仕様
| 型式 | 帯域幅 | 最大DC電流、 ピーク電流 | 最大AC電流 | 変換比 | クランプ直径 | 最大感度 | 立ち上がり時間 | DC確度 | 最大作動電圧 | 寸法（W×H×D） | 価格（税抜） |
| PT710-A | DC〜300kHz | 100ADC 200Ap-p | 70A rms | 2レンジ10mV/ A;100mV/A | ≤11mmΦ | 10mA | 1.2ns | ±3%:30mA〜 15A@200mV/ A ±4%:300mA〜 80A@20mV/A ± 15%:80A〜150A | 300V CATⅢ/600V CATⅡ | 70×280×32mm | 114,400円 |
| PT710-B | DC〜500kHz | 50ADC 100Ap-p | 35A rms | 2レンジ20mV/ A;200mV/A | ≤11mmΦ | 5mA | 0.7ns | ±3%:30mA〜 5A@200mV/A ± 4%:300mA〜 20A@20mV/A ± 15%:20A〜50A | 300V CATⅢ/600V CATⅡ | 70×280×32mm | 159,500円 |
| PT710-C | 1MHz | 70ADC 140Ap-p | 50A rms | 2レンジ50mV/ A;500mV/A | ≤10.3mmΦ | 2mA | 0.35ns | ±3%:20mA〜 7A@500mV/A ± 4%:200mA〜 50A@50mV/A ± 15%:50A〜70A | 300V CATⅢ/600V CATⅡ | 81×262×36mm | 179300円 |
| PT710-D | 1.5MHz | 40ADC 80Ap-p | 28A rms | 2レンジ0.1V/ A;1V/A | ≤10.3mmΦ | 1mA | 0.23ns | 3%:10mA〜 4A1V/A ± 4%:100mA〜 40A0.1V/A | 300V CATⅢ/600V CATⅡ | 81×262×36mm | 199100円 |
| PT710-F | DC〜500kHz | 150ADC 300Ap-p | 100A rms | 2レンジ20mV/ A;200mV/A | ≤11mmΦ | 5mA | 0.7ns | ±3%:30mA〜 15A@50mV/A ± 4%:300mA〜 80A@5mV/A ± 15%:20A〜150A | 300V CATⅢ/600V CATⅡ | 70×280×32mm | 184800円 |
| PT710-H | DC〜300kHz | 200ADC 400Ap-p | 140A rms | 2レンジ10mV/ A;100mV/A | ≤11mmΦ | 10mA | 1.2ns | ±3%:50mA〜 20A@100mV/ A ±4%:500mA〜 80A@10mV/A ± 15%:80A〜200A | 300V CATⅢ/600V CATⅡ | 70×280×32mm | 154000円 |
