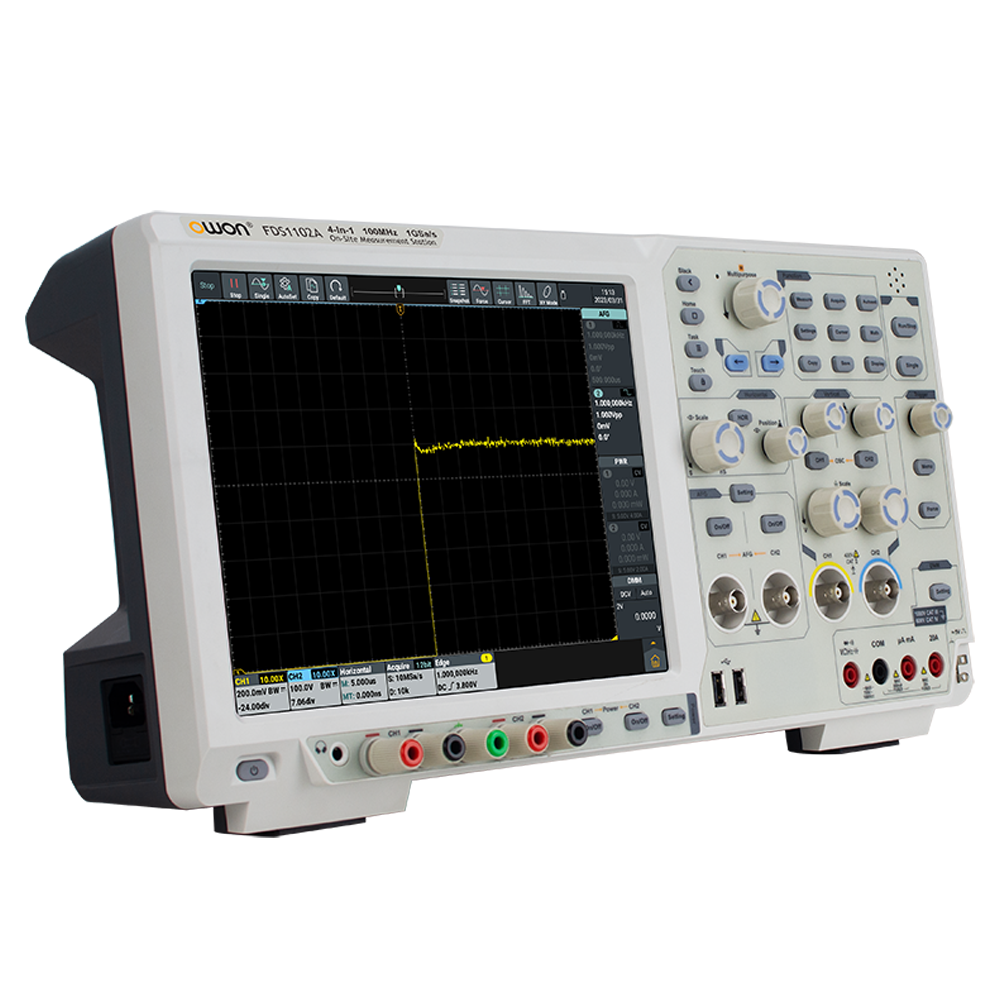

FDS1000シリーズマルチファンクション・オシロスコープ

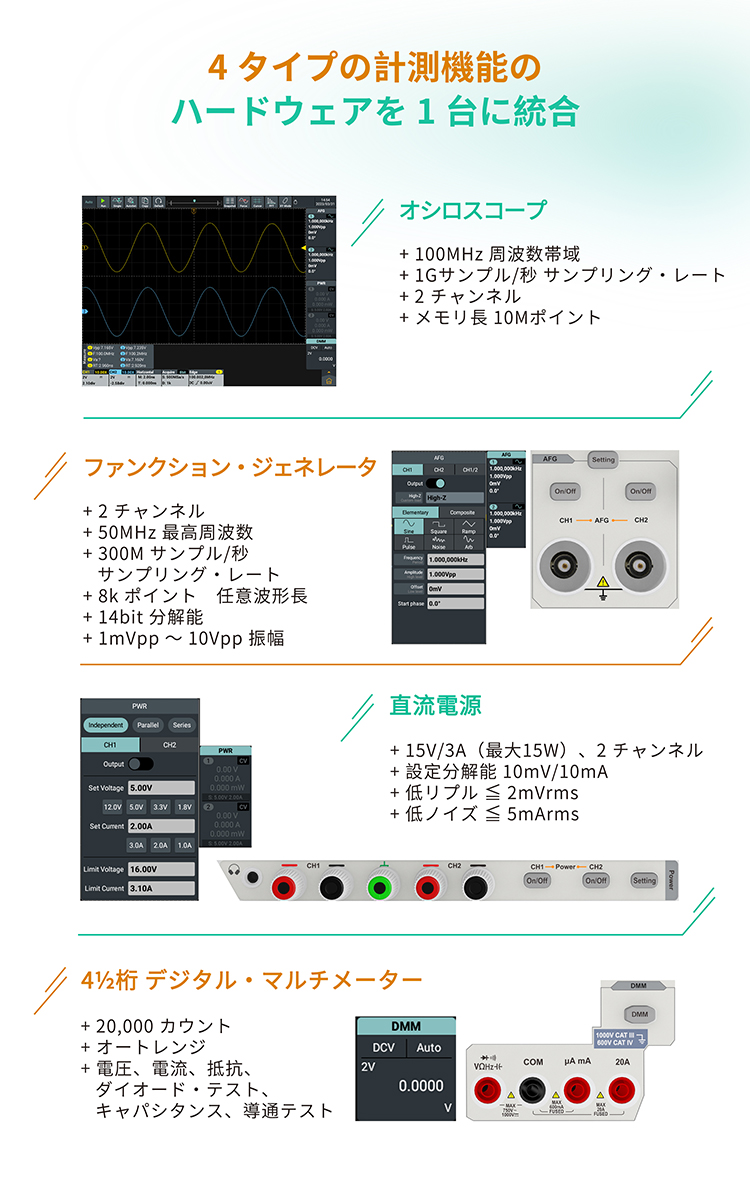

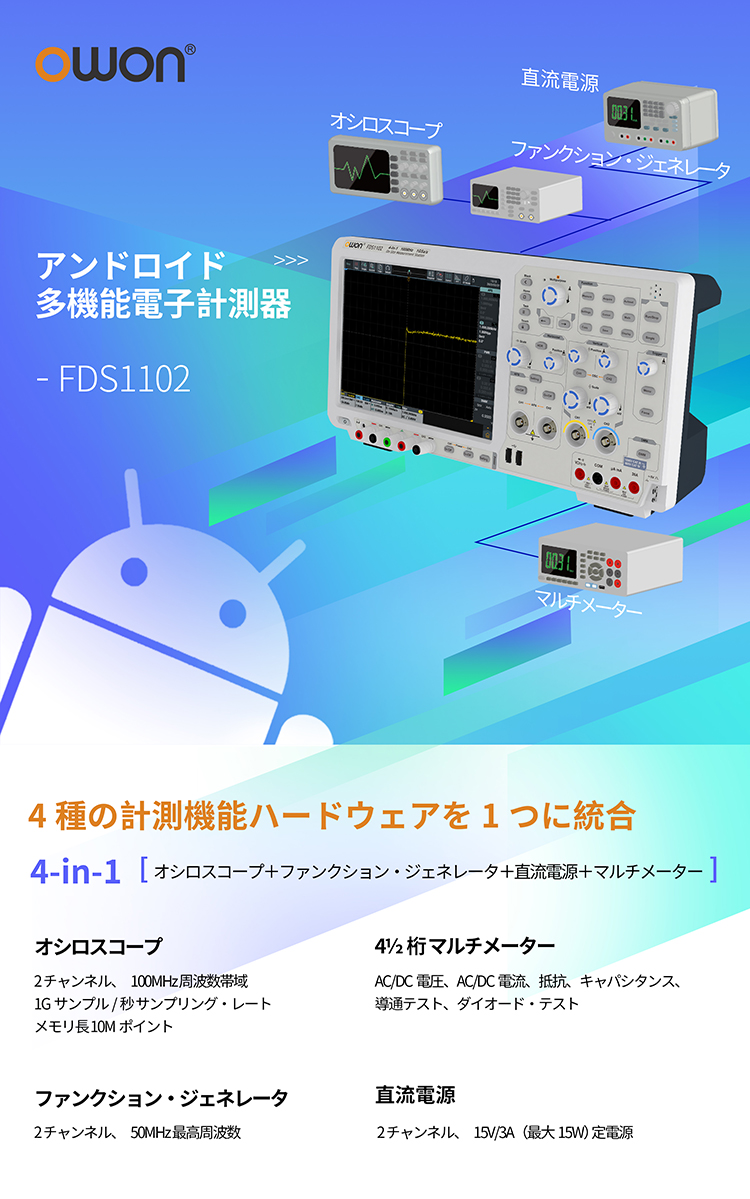

+ オシロスコープ+ファンクション・ジェネレータ+直流電源+DMM　 4種の機能を１台に統合

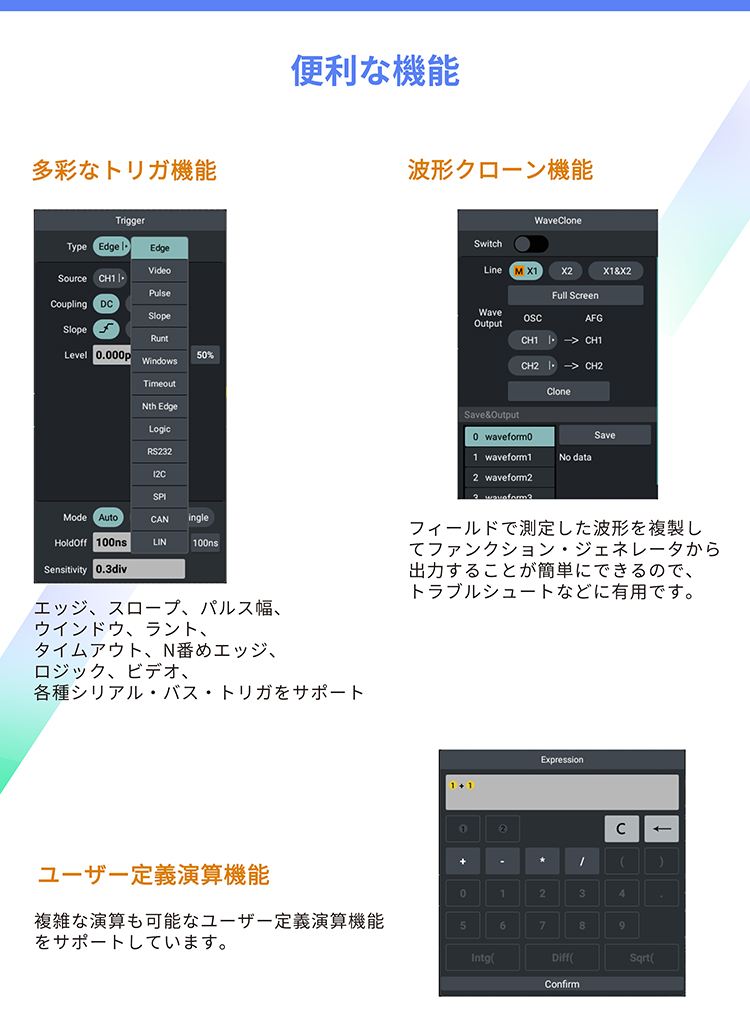

+ 様々なトリガ・タイプ：エッジ、スロープ、パルス幅、ラント、ウインドウ、タイムアウト、N番めエッジ、ビデオ、ロジック、シリアル・バスなど

+ FRA（周波数応答解析）機能

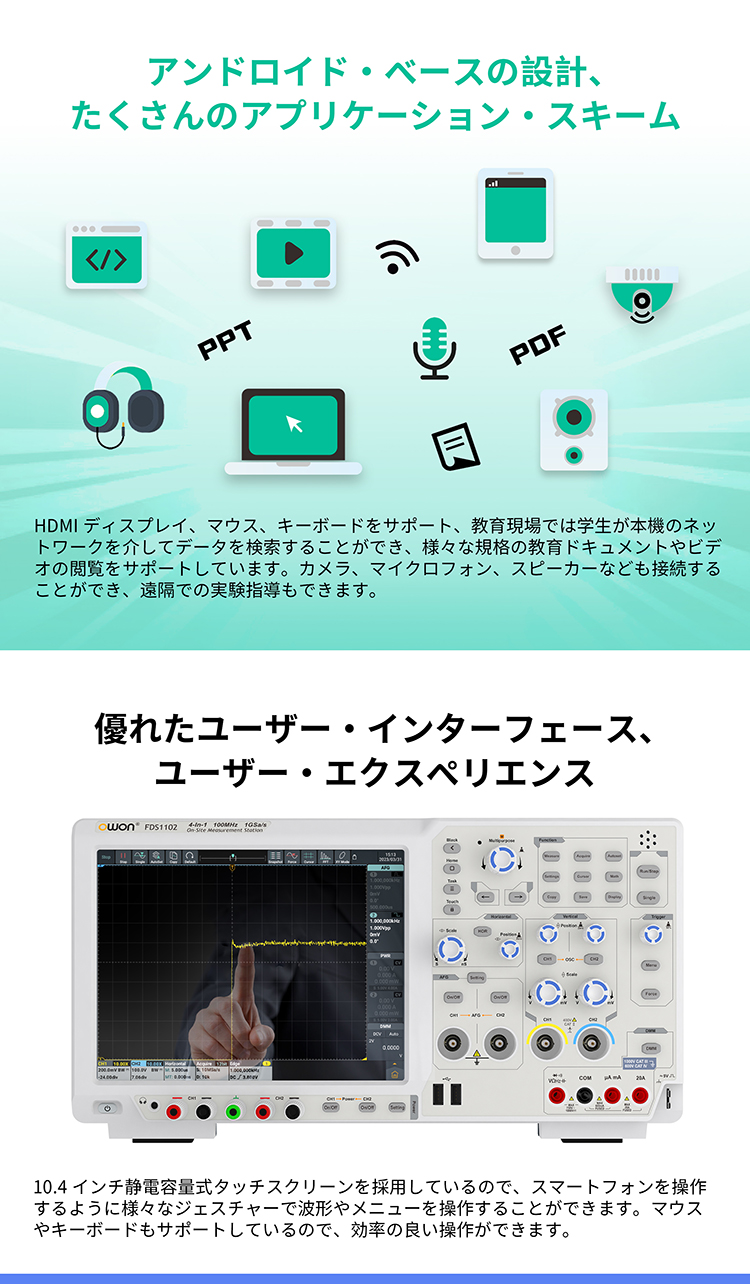

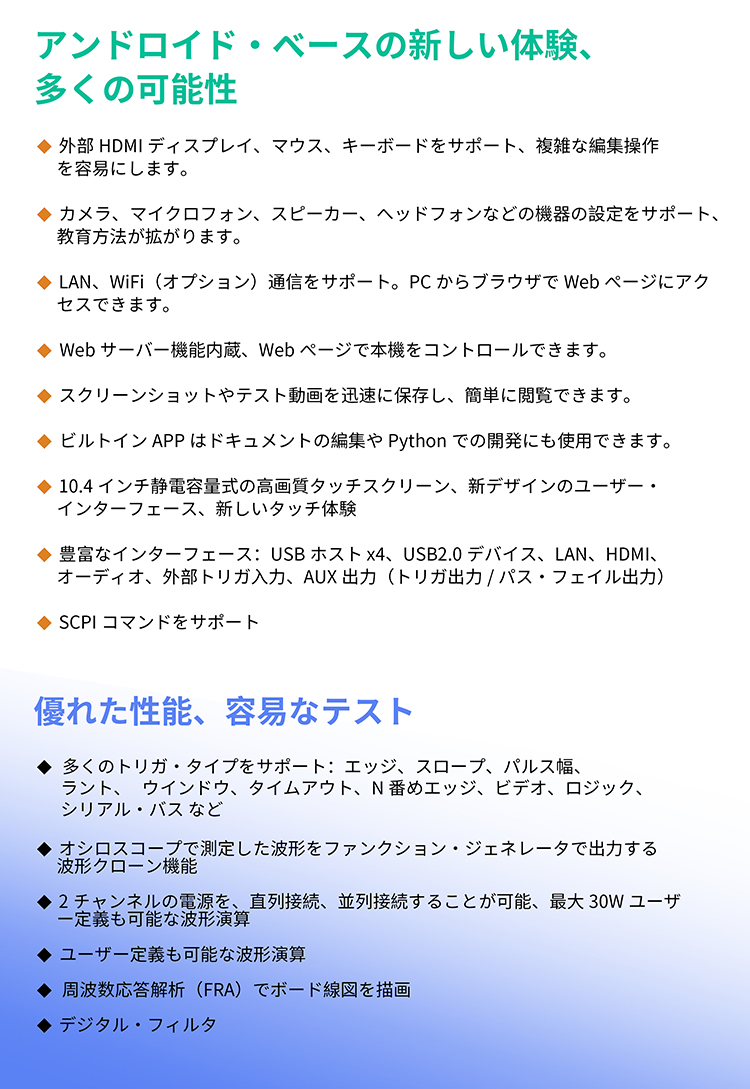

+ アンドロイドを採用、新しい体験と可能性

+ 外部HDMIディスプレイ、マウス、キーボードをサポート、編集操作を容易にします

+ カメラ、マイクロフォン、スピーカー、ヘッドフォンをサポート、教育方法が拡がります

+ 豊富なインターフェース: USBホストx4, USBデバイス, LAN, HDMI

+ 10.4 インチ高画質タッチ・スクリーン

アクセサリー

The accessories subject to final delivery.

サポート

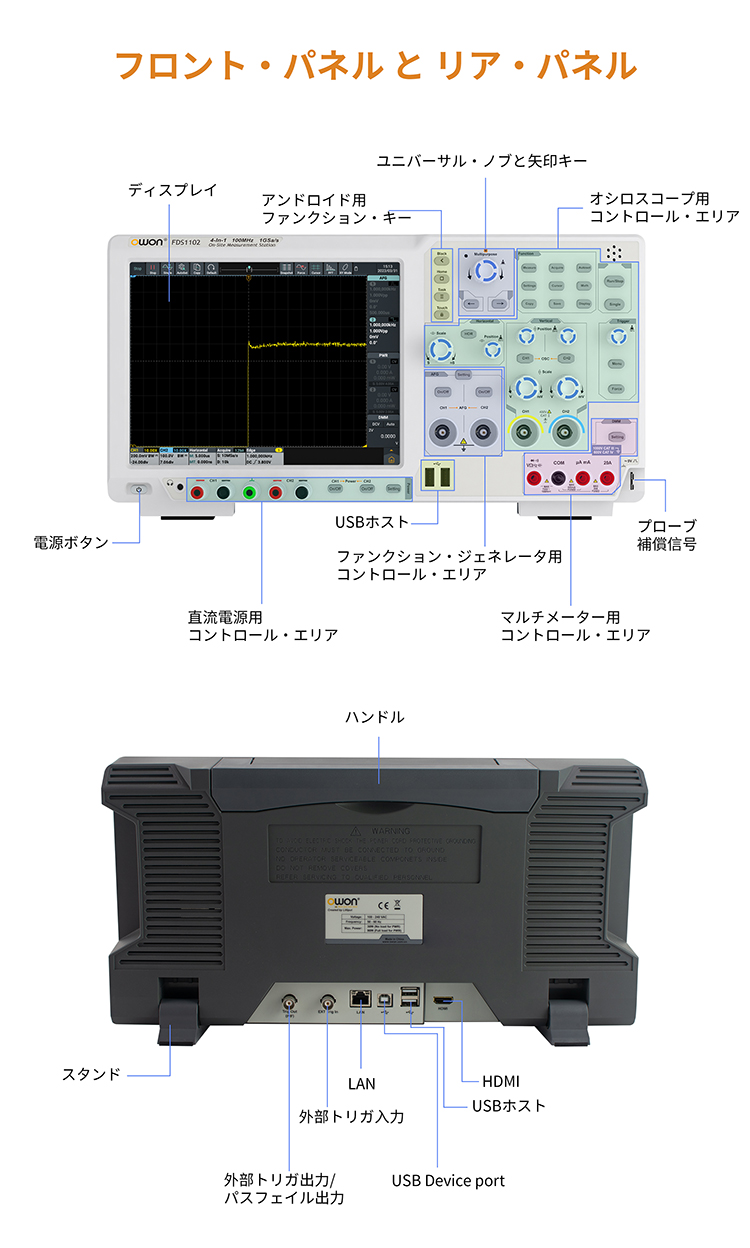

製品詳細

仕様

オシロスコープ仕様

モデル		FDS1102
周波数帯域		100MHz
サンプル・レート		1GS/s
垂直軸分解能		8bits
チャンネル数		2
入力インピーダンス		1MΩ ± 2%, in parallel with 15pF ± 5pF
入力カップリング		DC, AC, and GND
レコード長		10M
水平軸スケール（s/div）		2ns/div - 1000s/div, step by1 - 2 - 5
最大入力電圧		1MΩ ≤ 300Vrms;
垂直軸スケール		1mV/div - 10V/div (at input)
カーソル測定		△V, and △T between cursors, △V and △T between cursors, and auto- cursors
自動測定		Period, Frequency, +Pulse Width, -Pulse Width, Rise Time, Fall Time, Screen Duty, +Duty Cycle, -Duty Cycle, PK-PK, RMS, Overshoot, Max, Min, Top, Cycle RMS, Base, Amplitude, Preshoot, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area、Cycle Area, Delay A→B, Delay A→B, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
波形演算		＋, －, ×, ÷, FFT, User Defined Function, digital filter
波形保存		128MB,100 waveforms
リサージュ図	周波数帯域	full bandwidth
リサージュ図	位相差	±3 degrees
トリガ・タイプ		Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I²C, SPI, RS232, LIN, CAN
ビデオ規格（トリガ）		NTSC, PAL and SECAM standard
トリガ・モード		Auto, Normal, and Single

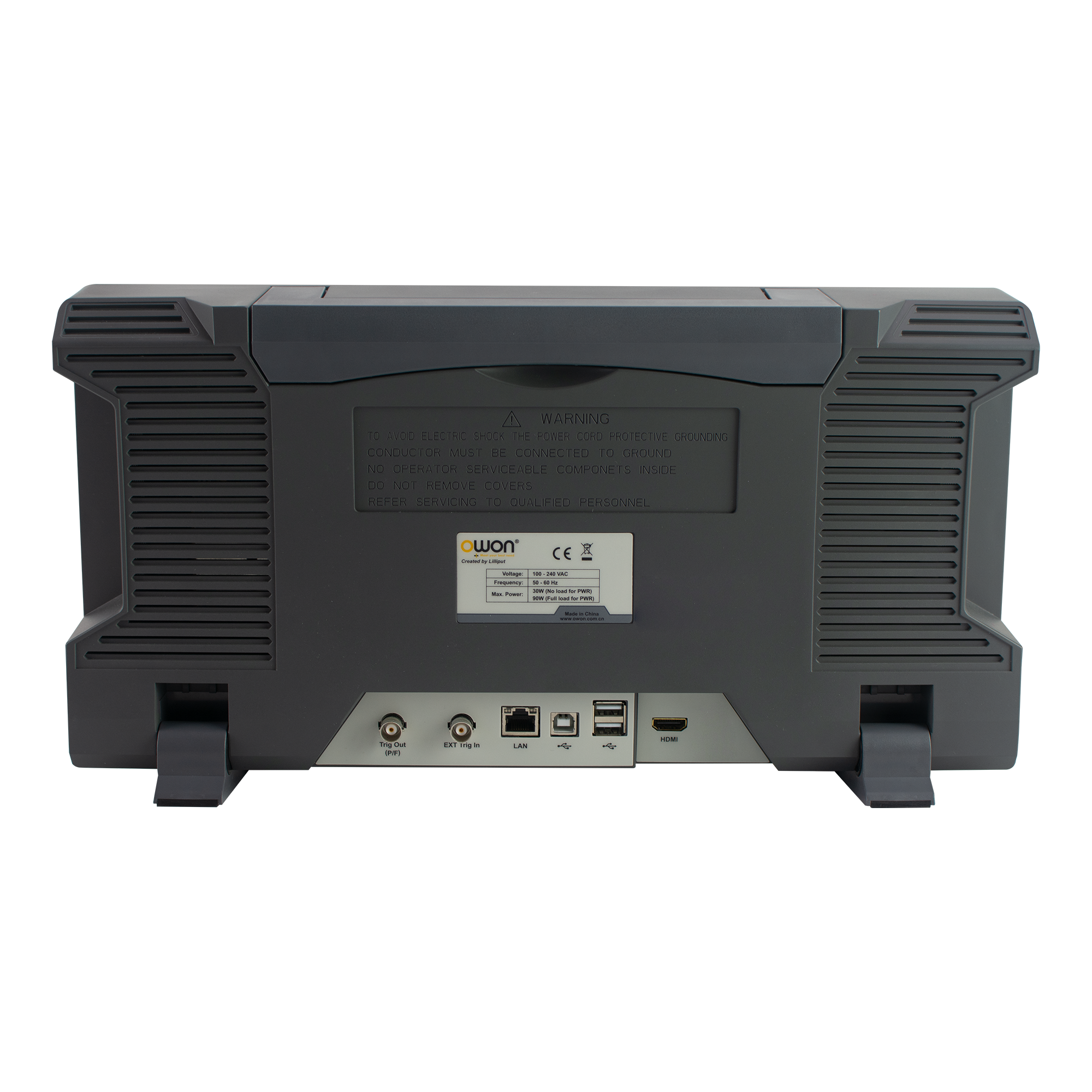

インターフェース		HDMI；USB device 1, USB Host 4 ；Trig Out(P/F)；LAN；earphone
周波数カウンタ		使用可能
WIFI（オプション）		使用可能
ディスプレイ		10.4 inch（1024×768）touch LCD

電源仕様

マルチメーター仕様

分解能	4½ digits	周波数応答	(40 - 1000) Hz
オート・レンジ	√	真の実効値	√
測定アイテム	電圧、電流、キャパシタンス、抵抗、周波数、デューティ比、導通テスト、ダイオード・テスト

ファンクション・ジェネレータ仕様
