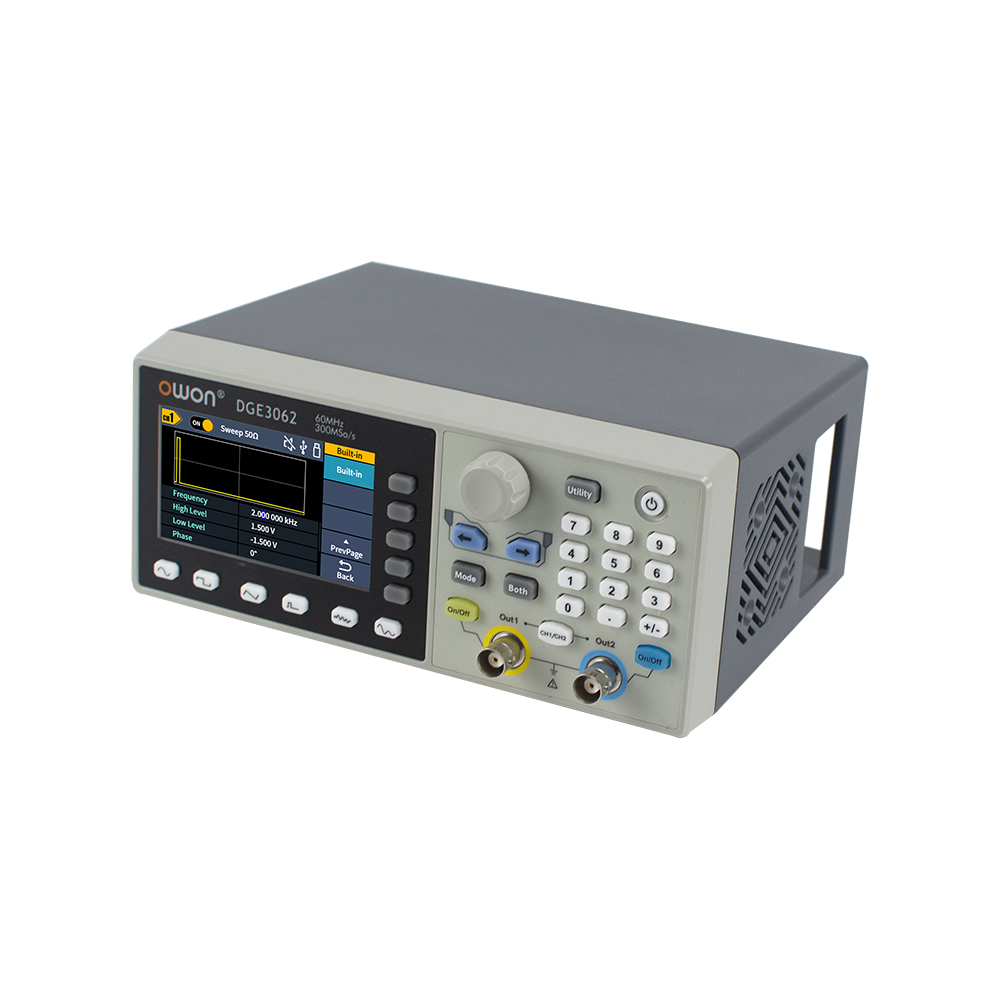

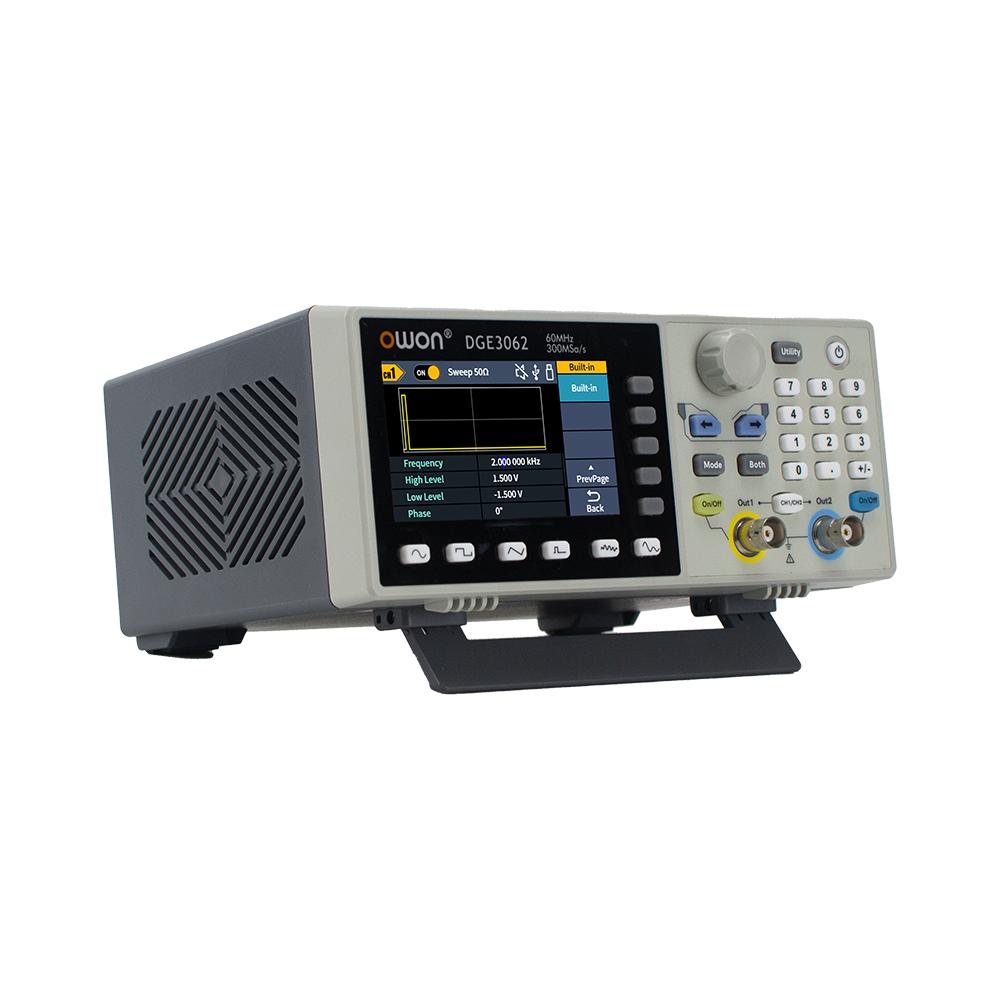

DGE3000 シリーズ 任意波形/ファンクション・ジェネレータ
+ 垂直分解能：14ビット、 最大任意波形長：100kポイント

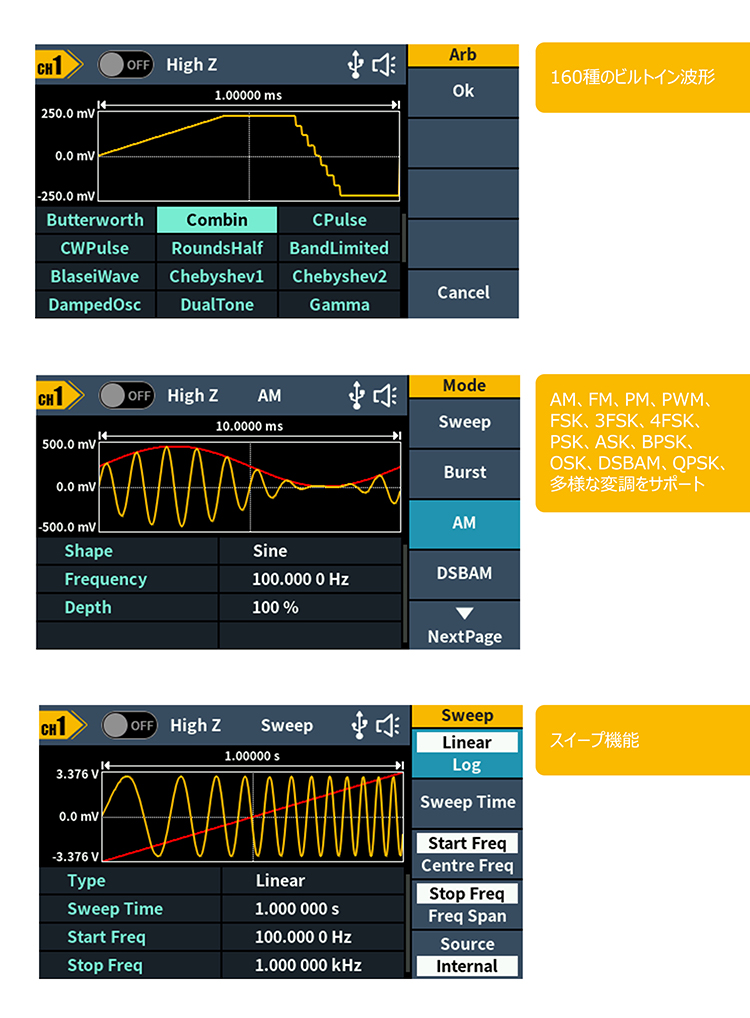

+ 5種の基本波形、160種のビルトイン波形、ユーザー定義任意波形
+ 多彩な変調機能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK
+ SCPIコマンドをサポート、USBデバイス・ポート経由でリモート コントロール可能

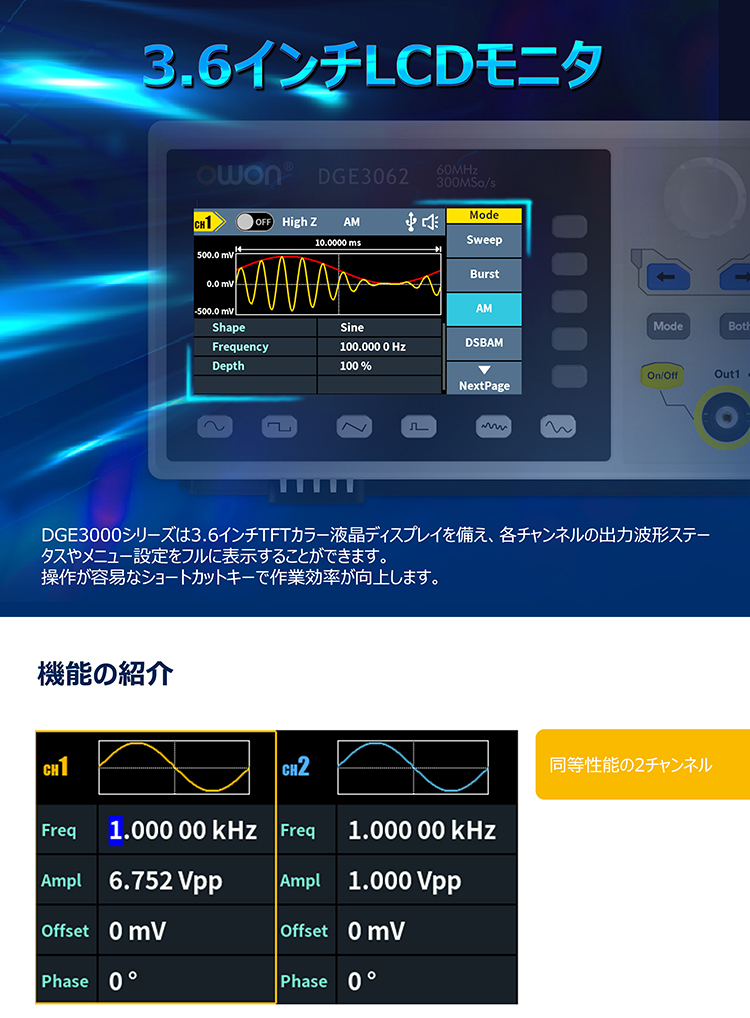

+ 3.6インチTFTカラー液晶ディスプレイ、 すべての設定を表示
The accessories subject to final delivery.
-
Power Cord -
Quick Guide -
USB Cable -
Q9 Cable -
BNC to Alligator Clip
|
モデル |
DGE3032 |
DGE3062 |
DGE3031 |
DGE3061 |
|---|---|---|---|---|
|
チャンネル数 |
2 |
1 |
||
|
最高出力周波数 |
30MHz |
60MHz |
30MHz |
60MHz |
|
サンプルレート |
125MSa/s |
300MSa/s |
||
|
垂直分解能 |
14 bits |
|||
|
波形 |
||||
|
基本波形 |
sine, square, pulse, ramp, noise |
|||
|
ビルトイン波形 |
exponential rise, exponential fall, sin(x)/x, step wave, and others, total 160 built-in waveforms |
|||
|
周波数（1μHz分解能） |
||||
|
サイン波 |
1μHz - 30MHz |
1μHz - 60MHz |
1μHz - 30MHz |
1μHz - 60MHz |
|
方形波 |
1μHz - 15MHz |
1μHz - 20MHz |
1μHz - 15MHz |
1μHz - 20MHz |
|
パルス波 |
1μHz - 15MHz |
1μHz - 20MHz |
1μHz - 15MHz |
1μHz - 20MHz |
|
ランプ波 |
1μHz - 1MHz |
1μHz - 2MHz |
1μHz - 1MHz |
1μHz - 2MHz |
|
ノイズ |
20MHz (-3dB，typical) |
|||
|
ビルトイン波形 |
1μHz - 10MHz |
|||
|
任意波形 |
||||
|
波形長 |
2 points - 100K points |
|||
|
サンプルレート |
125MSa/s |
300MSa/s |
125MSa/s |
300MSa/s |
|
振幅 |
||||
|
50Ω負荷にて |
1mVpp - 10Vpp（≤10Hz） 1mVpp - 5Vpp （≤60MHz） |
|||
|
DCオフセット範囲 |
±(10 Vpk – Amplitude Vpp/2) high resistance ±(5 Vpk – Amplitude Vpp/2) 50 Ω |
|||
|
DCオフセット分解能 |
1mV or 4digits |
|||
|
出力インピーダンス |
50Ω (typical) |
|||
|
DCオフセット確度 |
±(1 % of |setting| + 1 mV + amplitude Vpp * 0.5%) |
|||
|
変調 |
||||
|
タイプ |
AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst |
|||
|

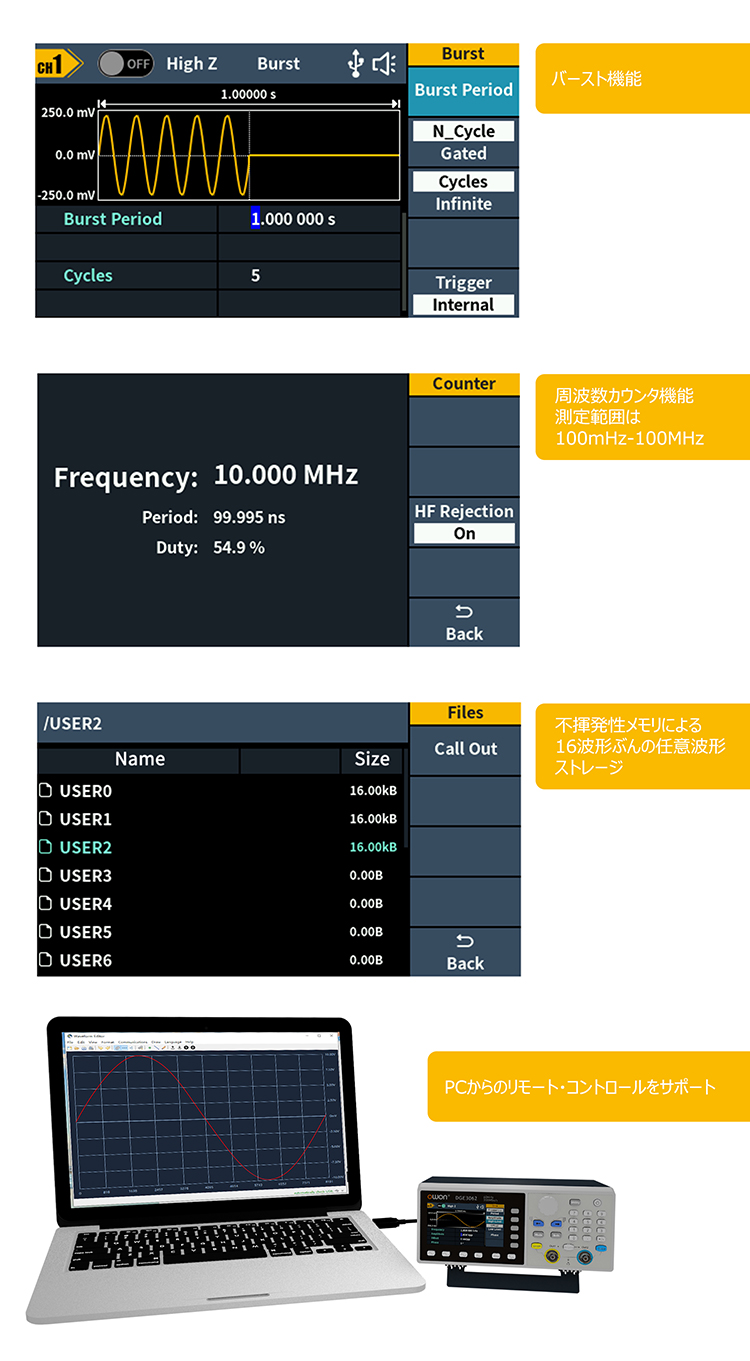

周波数カウンタ |
||||
|
測定機能 |
Frequency， period |
|||
|
周波数範囲 |
100mHz - 100MHz |
|||
|
周波数分解能 |
6 digits |
|||
|
入力 / 出力 |
||||
|
ディスプレイ |
3.6 inch 480 x 272 pixels TFT LCD |
|||
|

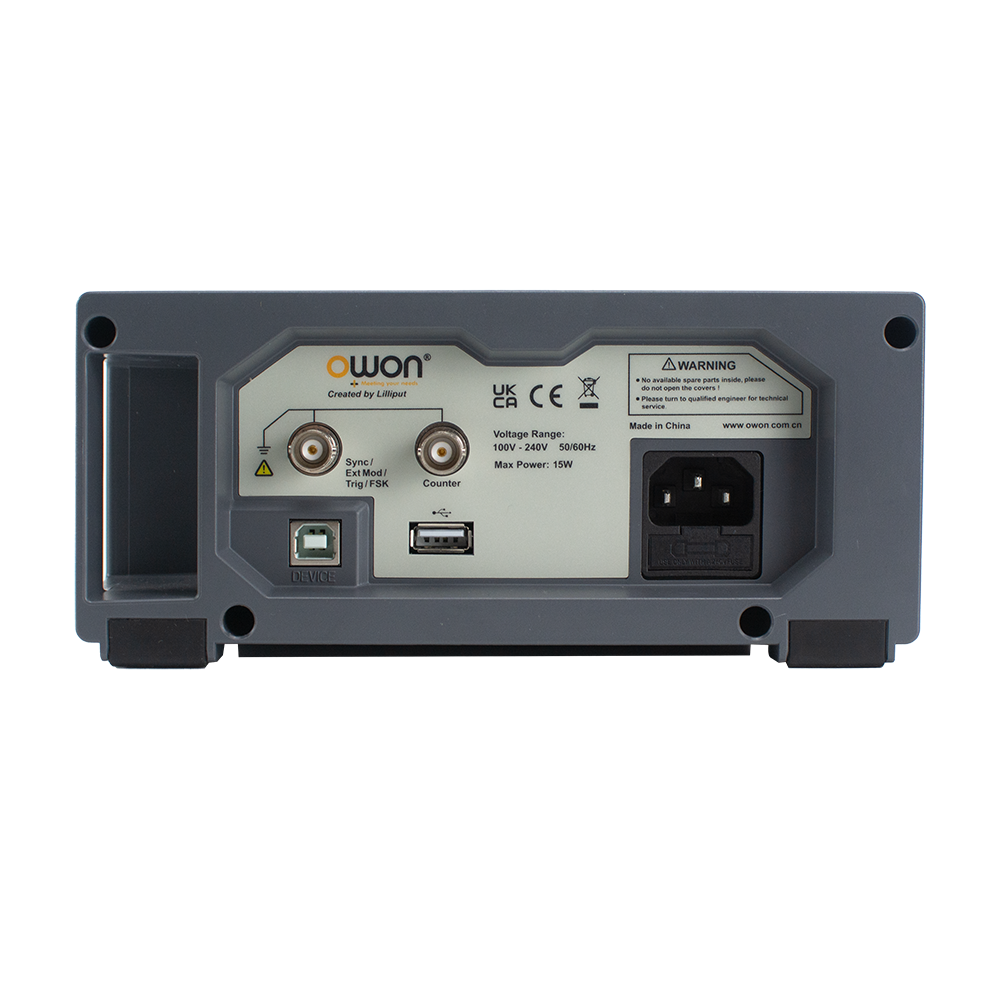

入出力モード |
external modulation input, external trigger input, Sync output |
|||
|
通信インターフェース |
USB Host, USB Device |
|||
|
機械仕様 |
||||
|

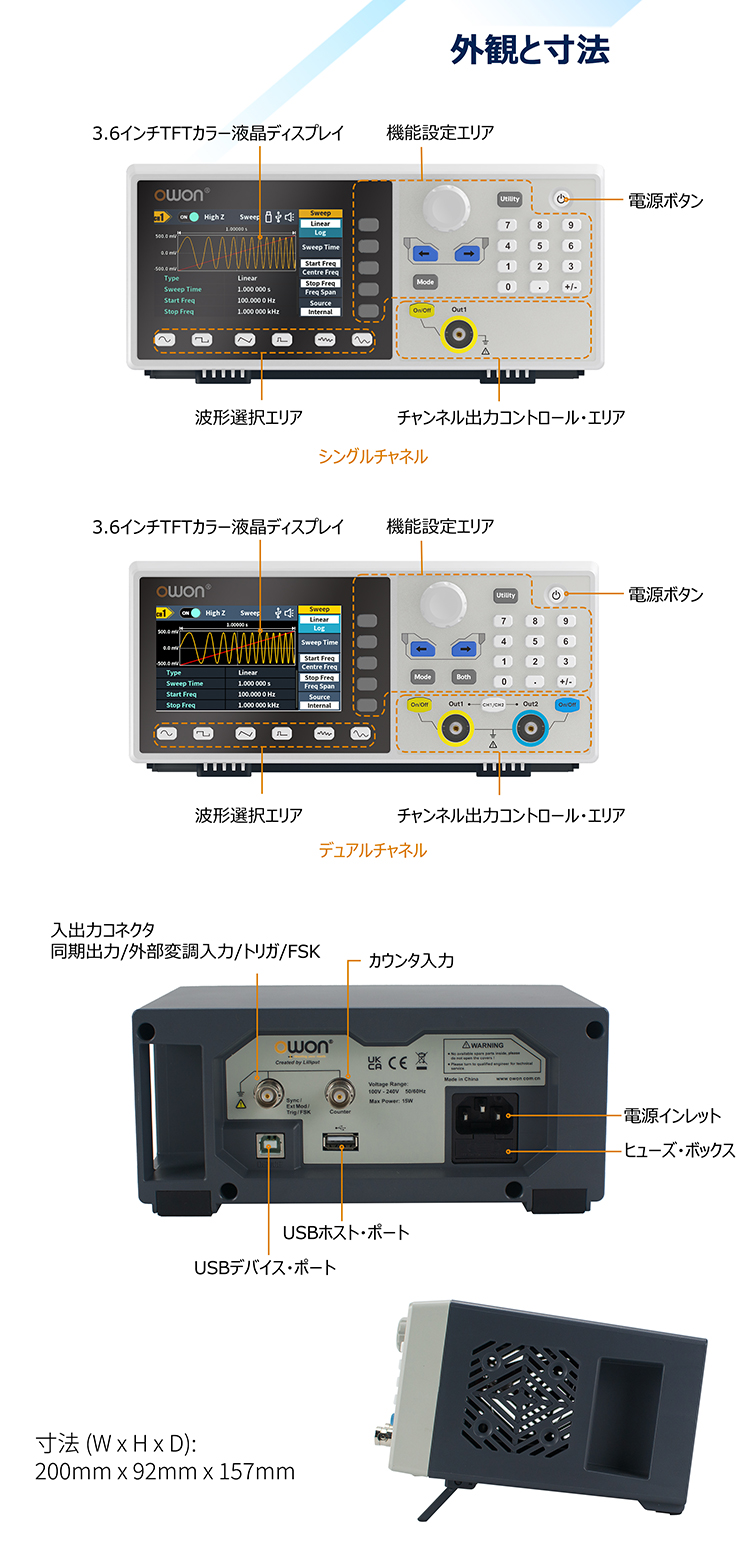

寸法 (W×H×D) |
200mm x 92mm x 157mm |
|||
|
重量（梱包を含まない） |
0.8kg |
|||
