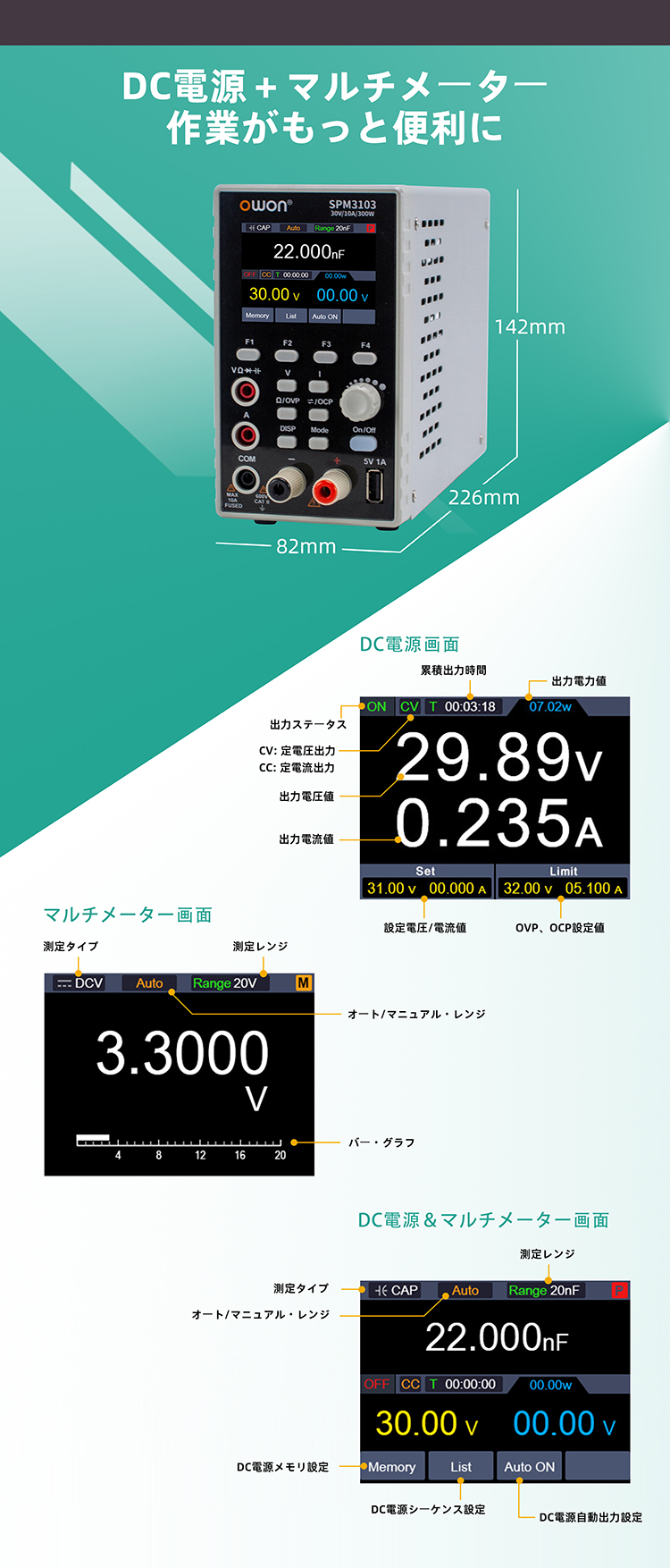

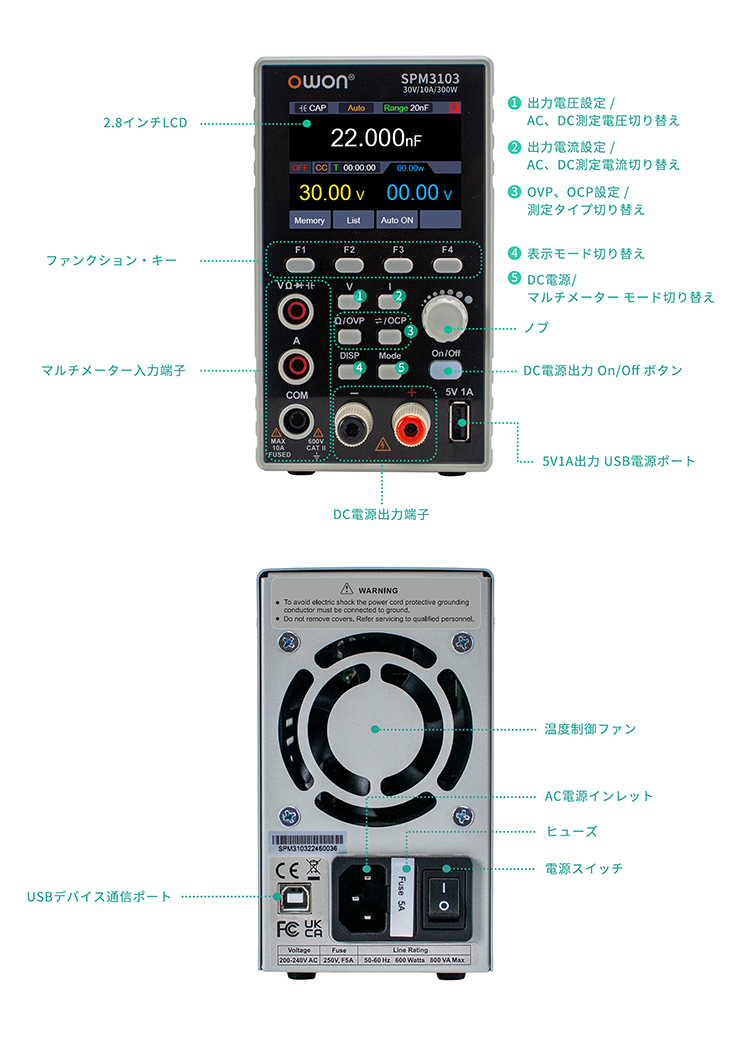

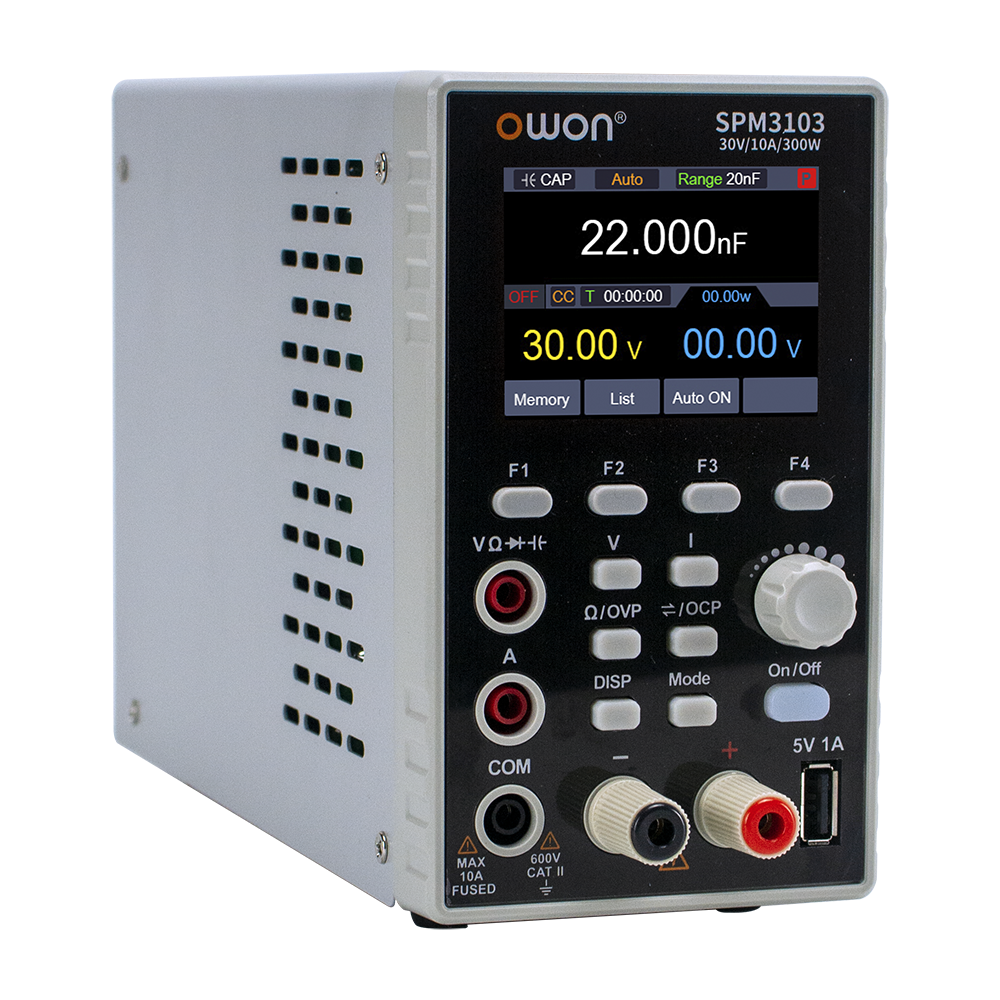

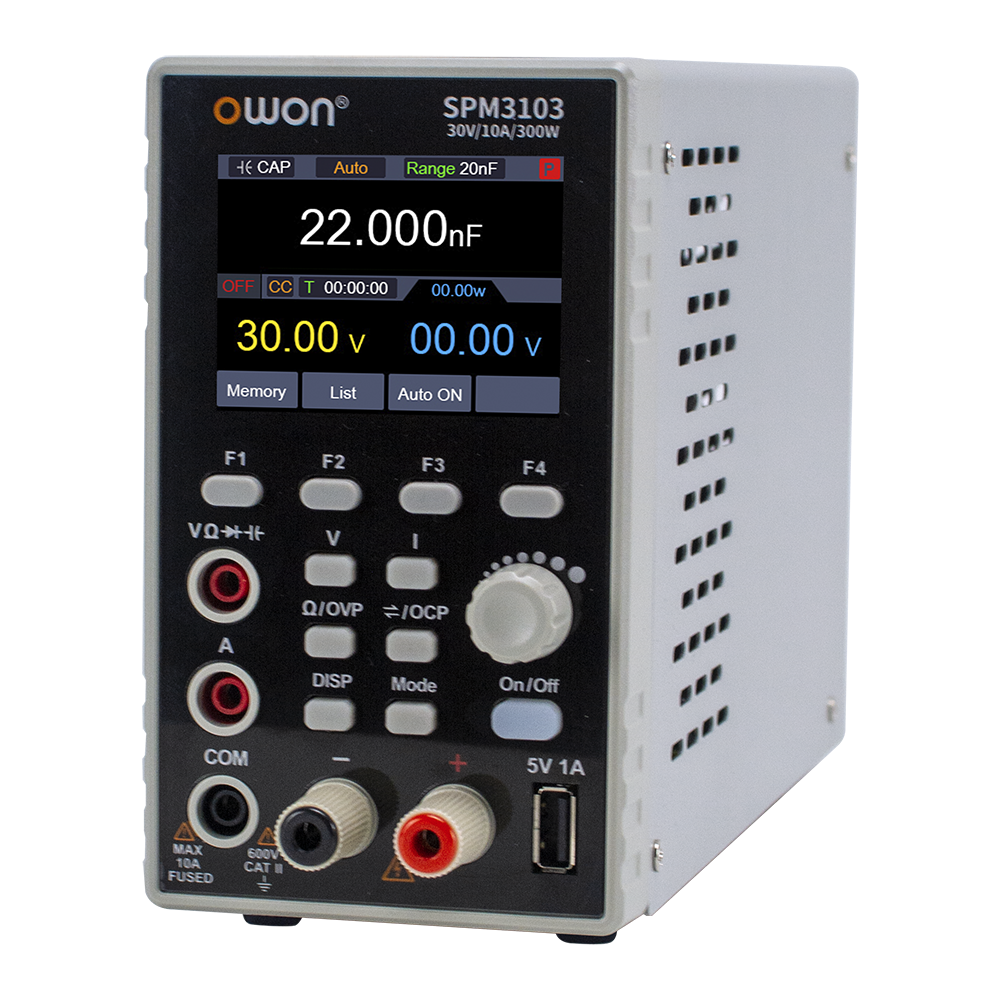

SPMシリーズ DC電源 ＆ マルチメーター
+ 小型で持ち運びがかんたん
+ USBインターフェース、SCPIコマンドをサポート
DC電源の特徴：

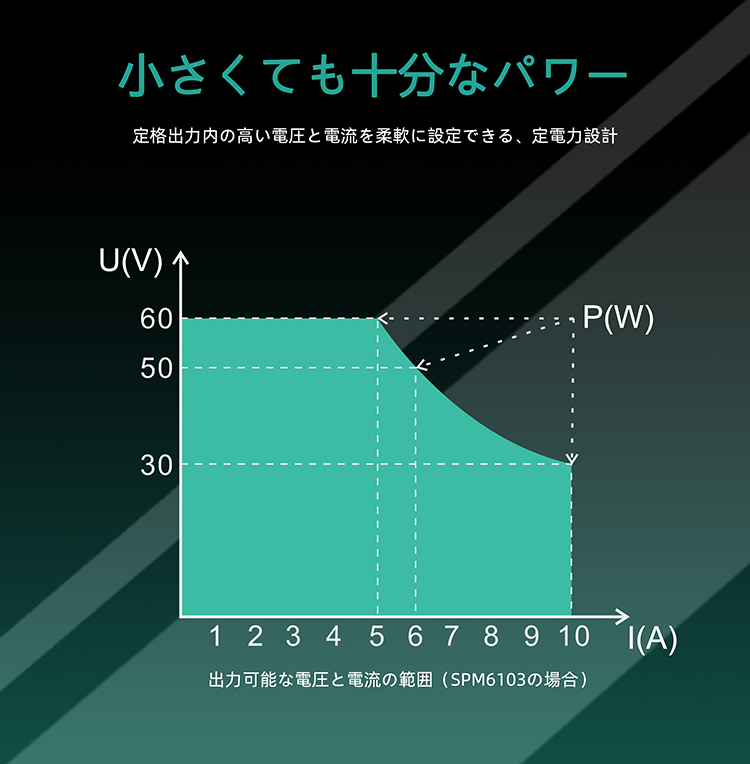

+ 150W/300W 出力
+ 高分解能：10mV/1mA

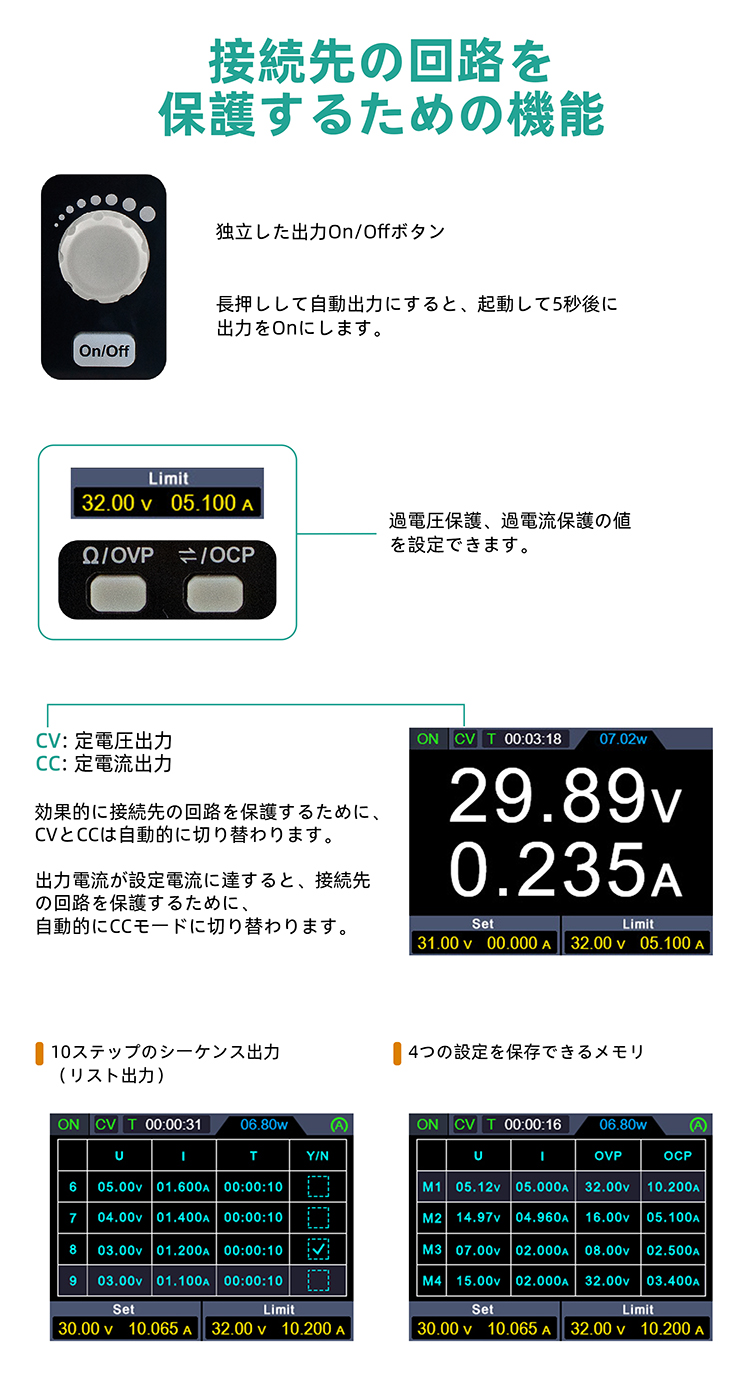

+ 10ステップのシーケンス出力機能
+ 過電圧/過電流保護
+ 出力電流/電圧値モニター機能

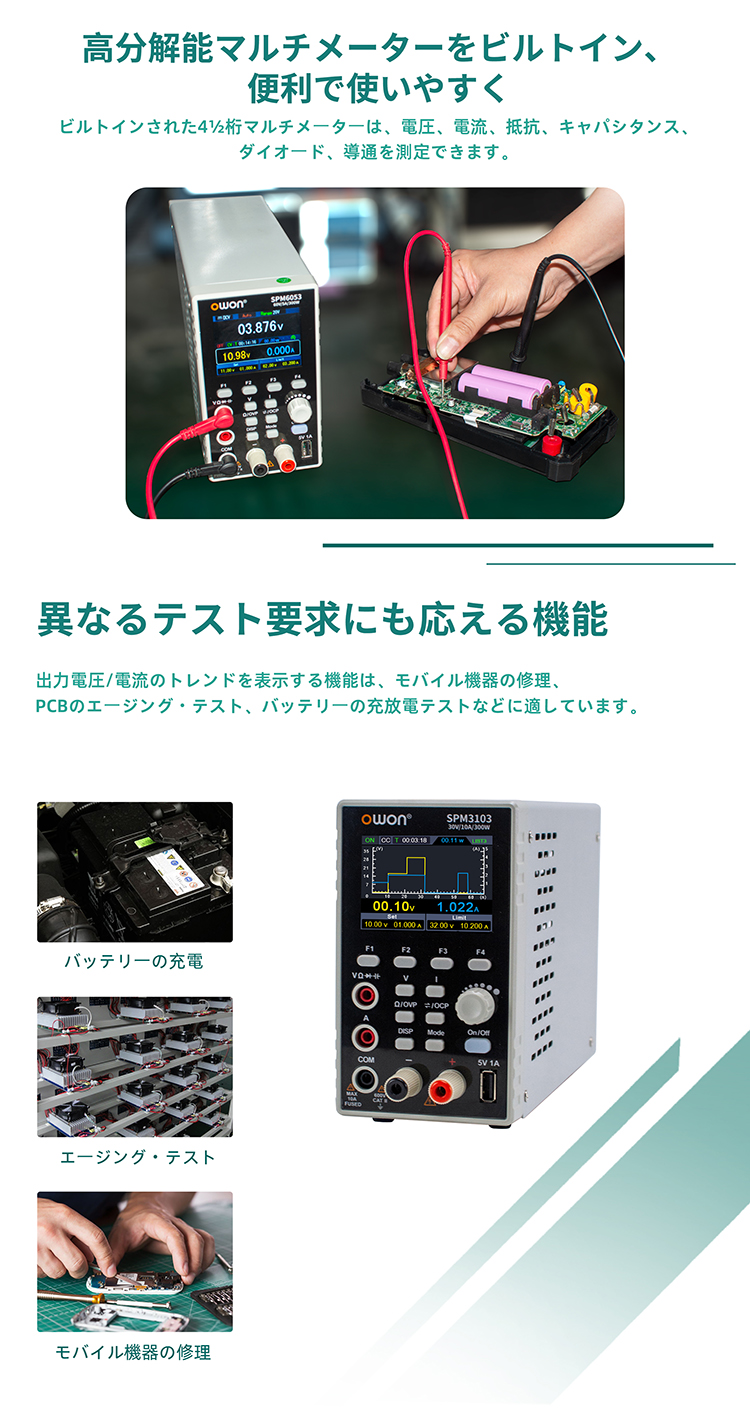

マルチメーターの特徴：
+ 4½桁 マルチメーター
+ 電圧、電流、キャパシタンス、抵抗、導通テスト、ダイオード・テストをサポート
The accessories subject to final delivery.
-
Power Cord -
Quick Guide -
Multimeter Lead -

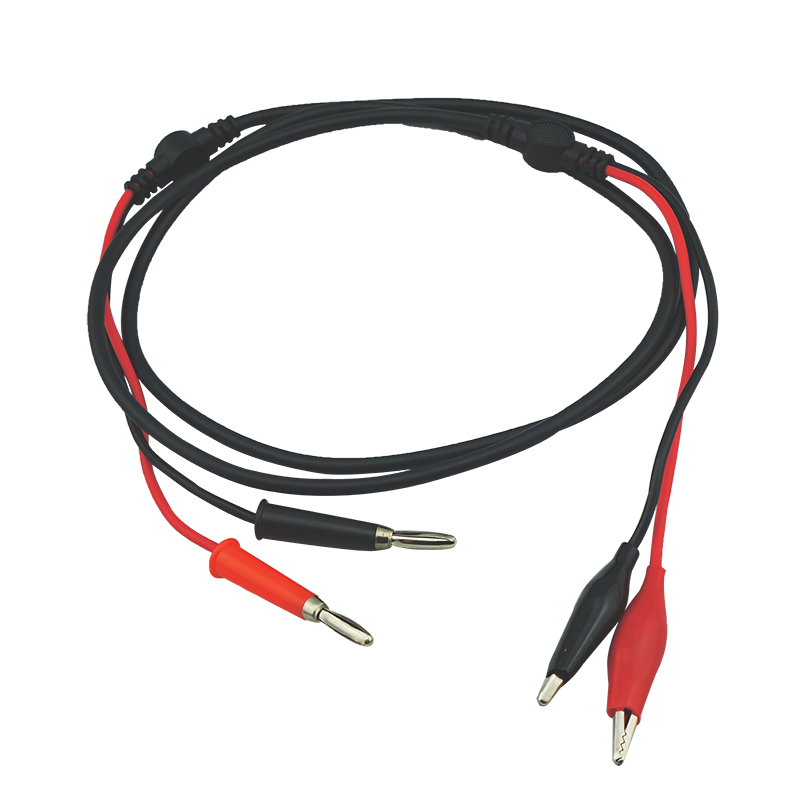

Test Leads (optional) -

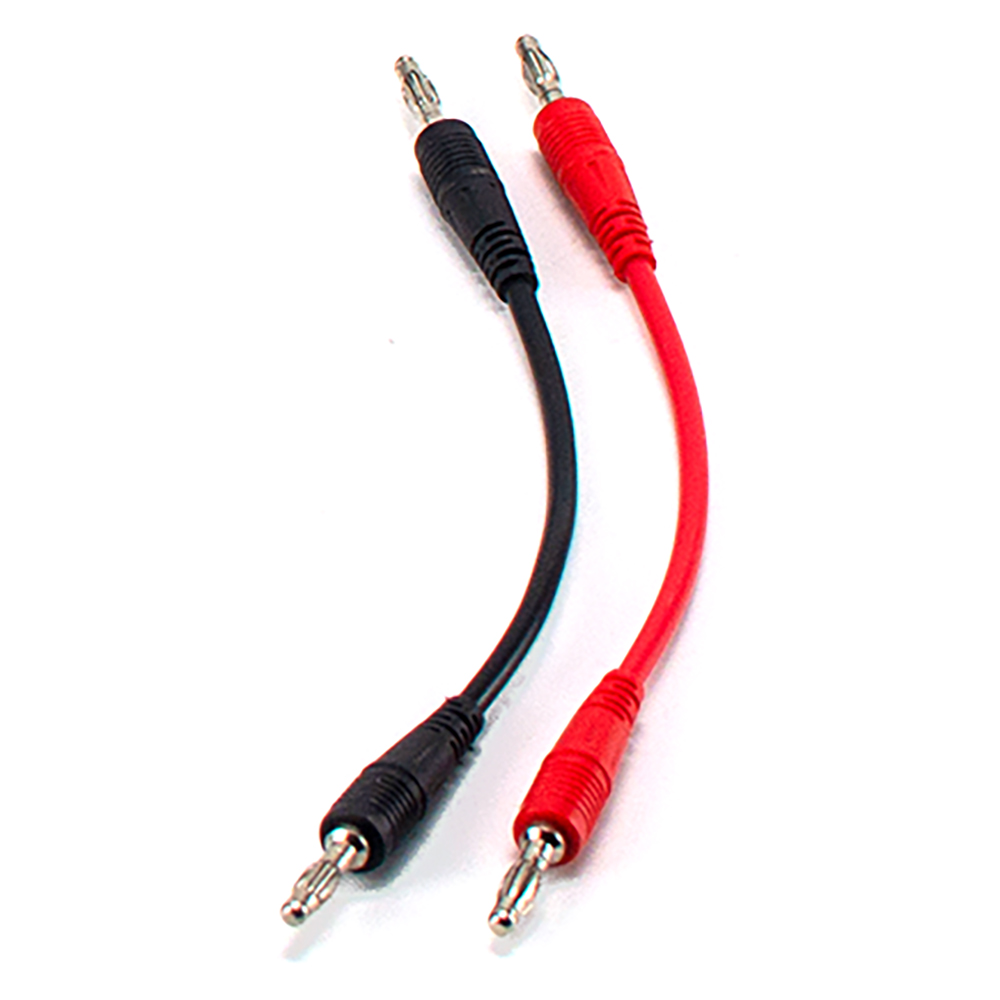

Bananahead leads (optional)
|
モデル |
SPM3051 |
SPM6053 |
SPM3103 |
SPM6103 |
|
Channel |
1チャンネル |
|||
|
最大出力 |
150W |
300W |
||
|
出力電圧/電流 |
0 - 30V / 0 - 5A |
0 - 60V / 0 - 5A |
0 - 30V / 0 - 10A |
0 - 60V / 0 - 10A |
|
ディスプレイ |
2.8 inch color LCD display |
|||
|
インターフェース |
USB Device, USB Host (5V1A) |
|||
|
寸法(W x H x D) |
82 x 142 x 226 (mm) |
|||
|
動作温度 |
0 - 40℃ |
|||
|
重量 |
Approx. 1.5kg |
|||
＋DC電源仕様
下記仕様は仕様温度で30分以上暖機しているときの値です。
|
モデル |
SPM3051 |
SPM6053 |
SPM3103 |
SPM6103 |
|
|
定格出力 (0℃-40℃) |
電圧 |
0 - 30V |
0 -60V |
0 - 30V |
0 -60V |
|
電流 |
5A |
5A |
10A |
10A |
|
|
最大出力 |
150W |
300W |
300W |
300W |
|
|
負荷レギュレーション |
電圧 |
≤30mV |
|||
|
電流 |
≤20mA |
||||
|
電源レギュレー |
電圧 |
≤30mV |
|||
|
電流 |
≤20mA |
||||
|
設定分解能 |
電圧 |
10mV |
|||
|
電流 |
1mA |
||||
|
リードバック分解能 |
電圧 |
10mV |
|||
|
電流 |
1mA |
||||
|
出力確度 (within 12 months) (25℃±5℃) |
電圧 |
≤0.1% ± 20mV |
≤0.1% ± 30mV |
||
|
電流 |
≤0.05% ± 10mA |
||||
|
リードバック確度 (25℃±5℃) |
電圧 |
≤0.1% ± 20mV |
≤0.1% ± 30mV |
||
|
電流 |
≤0.1% ± 10mA |
||||
|
リプル/ノイズ (*) |
電圧(Vp-p) |
≤30mVp-p |
≤50mVp-p |
||
|
電圧 (rms) |
≤3mVrms |
≤5mVrms |
|||
|
電流 (rms) |
≤30mAp-p |
||||
|
出力温度係数 (0℃-40℃) |
電圧 |
100ppm/℃ |
|||
|
電流 |
200ppm/℃ |
||||
|
リードバック 温度係数 |
電圧 |
100ppm/℃ |
|||
|
電流 |
200ppm/℃ |
||||
|
負荷応答時間（50%-100%定格負荷） |
≤1.0ms |
||||
|
保存 |
4セット |
||||
* ノイズ帯域20MHz、リプル帯域1MHz、10uF電解コンデンサと0.1uFセラミック・コンデンサをパラレルに出力端子に接続
＋マルチメーター仕様
|
分解能 |
4½桁 |
オート・レンジ |
√ |
|
測定タイプ |
電圧, 電流, Capacitance, Resistance, Continue，Diode(0-2V) test |
||
|
キャパシタンス |
20.000nF,200.00nF,2.0000uF,20.000uF,200.00uF, 2.0000mF: ±(3.0%±10digit) |
||
|
電圧 |
DCV: 200.00mV: ±(0.3%±10digit), 2.0000V, 20.000V, 200.00V,1000V: ±(0.3%±5digit), ACV: 200.00mV, 2.0000V, 20.000V, 200.00V: ±(0.8%±10digit) 750V: ±(1%±10digit) |
||
|
電流 |
DCA: 200.00mA:±(0.8%±10digit),10.000A: ±(2.5%±10digit) ACA: 200.00mA:±(1%±10digit),10.000A: ±(2.8%±10digit) |
||
|
抵抗 |
200.00Ω,2.0000kΩ,20.000kΩ,200.00kΩ,2.0000MΩ: ±(0.8%±10digit),20.000MΩ: ±(1%±3digit) 100MΩ: ±(5%±10digit) |
||
