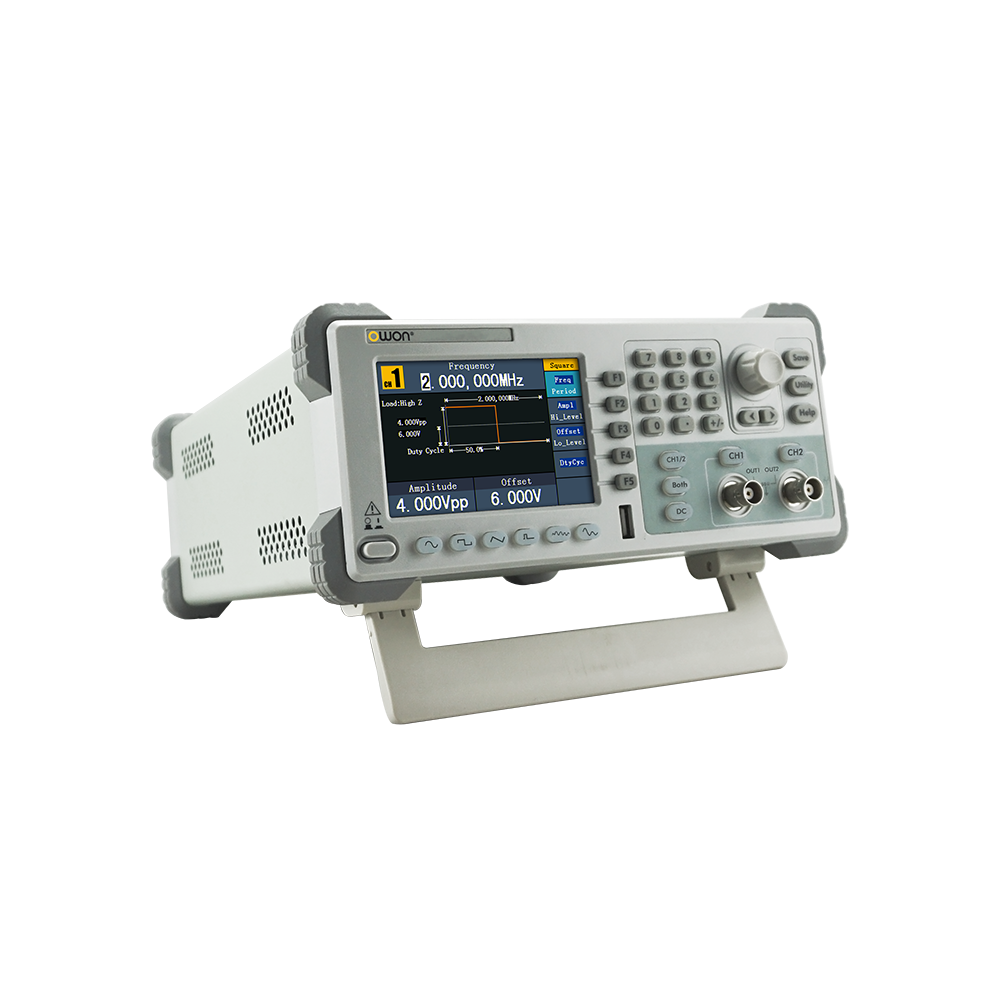

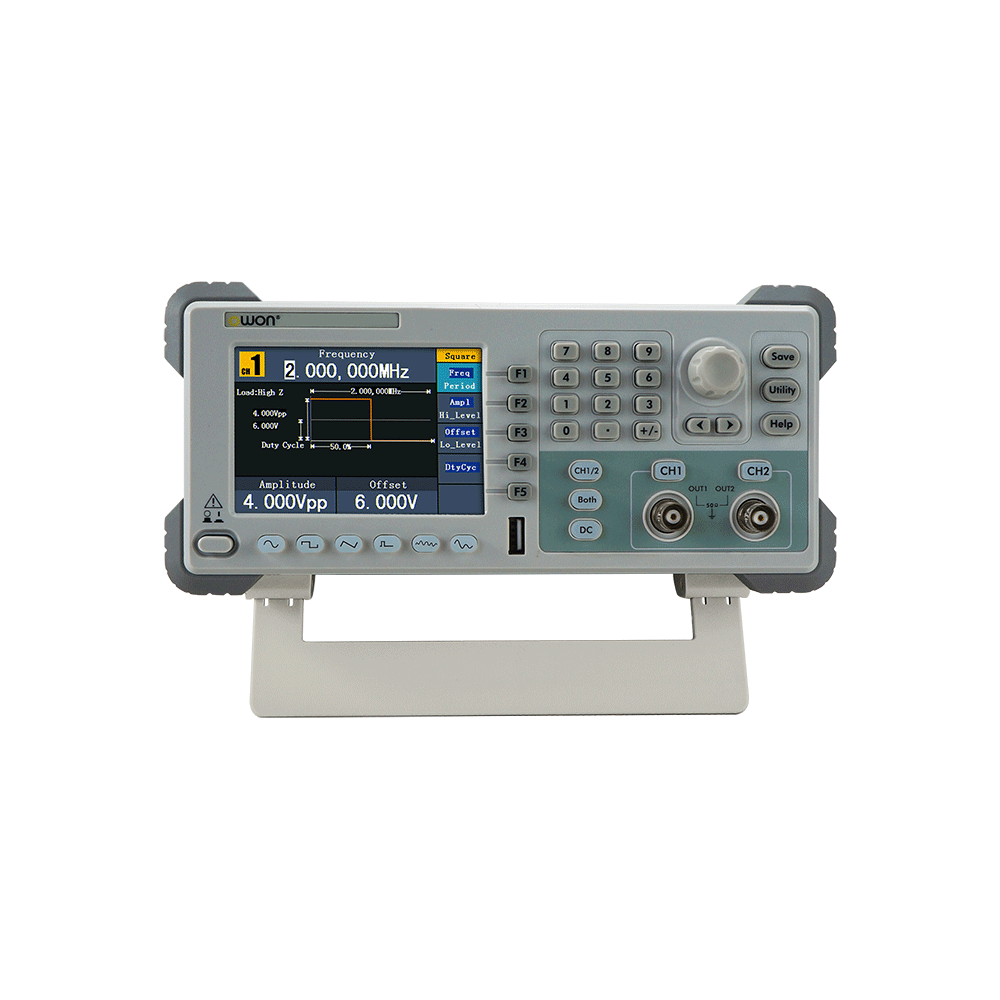

AG1000F/2000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ
+ 最高周波数： 10MHz, 25MHz, 50MHz, 60MHz
+ 2チャンネル
+ サンプルレート： 125MS/s（AG1012, AG1022, AG1012F, AG1022F) , 300MS/s（AG1052F, AG1062F）
+ 周波数分解能： 1μHz
+ 分解能： 14ビット
+ 任意波形長： 8k（AG1012, AG1022, AG1012F, AG1022F) , 1M（AG2052F, AG2062F）
+ 5種の基本波形と45種のビルトイン波形
+ 変調機能： AM、FM、PM、FSK、PWM（AG2052F, AG2062F）
+ スイープ機能（AG1012, AG1022対象外）
+ バースト機能（AG1012, AG1022対象外）
+ 周波数カウンタ（AG1012, AG1022対象外）
+ インターフェース： USBホスト, USBデバイス
+ SCPIコマンドをサポート
+ 4インチLCD, 480x320ピクセル
+ SDSシリーズ・オシロスコープとのスムーズな連携が可能
アクセサリー
The accessories subject to final delivery.
-
Power Cord -
CD Rom -
Quick Guide -
USB Cable -

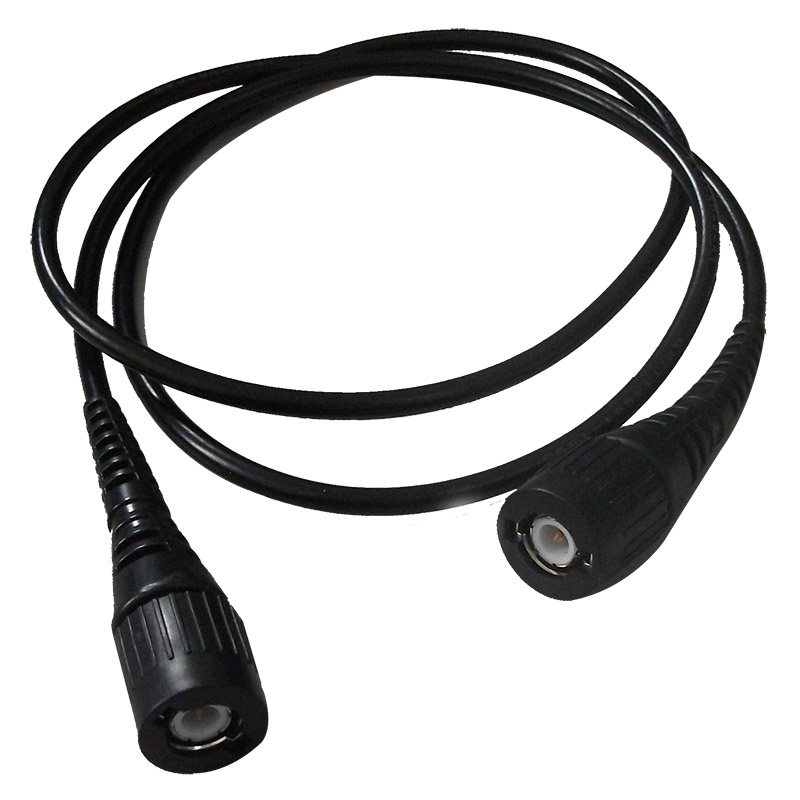

Q9
サポート
製品詳細

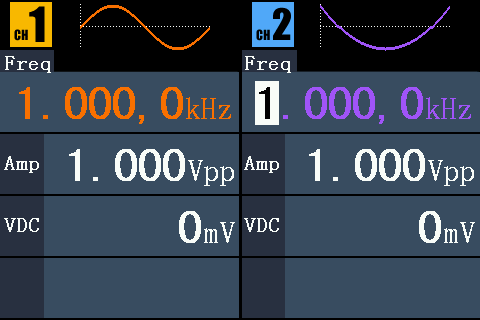

1. 同等な機能と性能の2チャンネル出力
チャンネル間で波形や設定をコピー可能。チャンネル間で周波数/振幅/位相をカップリング可能。

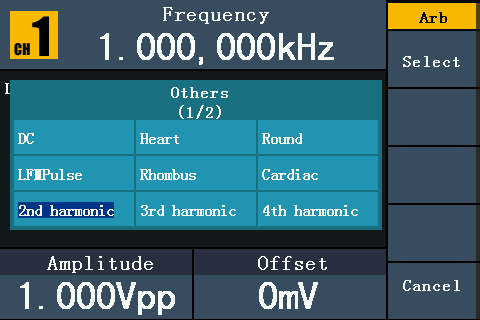

2. 45種類のビルトイン波形
数学や工学などの分野の45種の波形を内蔵し、出力可能です。

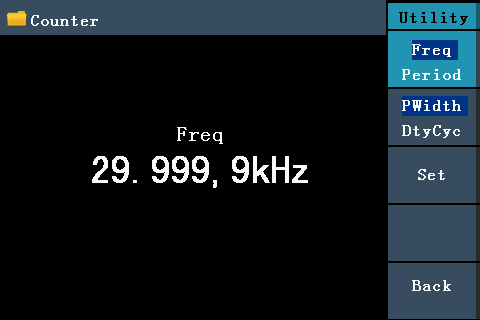

3. 200MHzの周波数カウンタ
6桁分解能、100mHz〜200MHzの周波数測定範囲
周波数、周期、パルス幅、デューティ比を測定することができます。
ビデオ
仕様
| モデル | AG1012 | AG1022 | AG1012F | AG1022F | AG2052F | AG2062F |
| チャンネル数 | 2 | |||||
| 最高周波数 | 10MHz | 25MHz | 10MHz | 25MHz | 50MHz | 60MHz |
| サンプルレート | 125MS/s | 300MS/s | ||||
| 分解能 | 14ビット | |||||
| 波形 | ||||||
| 標準波形 | 正弦波, 矩形波, パルス, ランプ波, ノイズ | |||||
| 任意波形 | 指数立ち上がり、指数立ち下がり、Sin(x)/x、ステップ波など、合計45のビルトイン波形、ユーザー定義の任意波形 | |||||
| 周波数(分解能1μHz) | ||||||
| 正弦波 | 1μHz - 10MHz | 1μHz - 25MHz | 1μHz - 10MHz | 1μHz - 25MHz | 1μHz - 50MHz | 1μHz - 60MHz |
| 矩形波 | 1μHz - 5MHz | 1μHz - 25MHz | 1μHz - 30MHz | |||
| パルス | 1μHz - 5MHz | 1μHz - 10MHz | ||||
| ランプ波 | 1μHz - 1MHz | |||||
| ノイズ | 25MHz (-3dB) (typical) | |||||
| 任意波形 | 1μHz - 10MHz | |||||
| 振幅 | ||||||
| 振幅 | 1mVpp - 10Vpp (50Ω負荷), 1mVpp - 20Vpp (ハイ・インピーダンス負荷) | |||||
| 分解能 | 1mVpp. または 4桁 | |||||
| DC オフセットレンジ (AD+DC) | ±5V (50Ω負荷), ±10V (ハイ・インピーダンス負荷) | |||||
| DC オフセット分解能 | 1mV, または 4桁 | |||||
| 出力インピーダンス | 50Ω (代表値) | |||||
| 任意波形 | ||||||
| 波形長 | 2ポイント ～ 8kポイント | 2ポイント ～ 1Mポイント | ||||
| 不揮発メモリー | 64M byte | |||||
| 変調 | ||||||
| 変調波形 | - | AM, FM, PM, FSK, Sweep, Burst | AM, FM, PM, FSK, PWM, Sweep, Burst | |||
| 変調周波数 | 2mHz to 20.00KHz (FSK 1μHz - 100KHz) | |||||
| 周波数カウンタ | ||||||
| 測定項目 | - | 周波数, 周期, +Width, -Width, +Duty, -Duty | ||||
| 周波数測定レンジ | 100mHz ~ 200MHz | |||||
| 周波数分解能 | 6桁/秒 | |||||
| 入力/出力 | ||||||
| ディスプレイ | 4インチ (480×320ピクセル） LCD | |||||
| タイプ | - | カウンタ | ||||

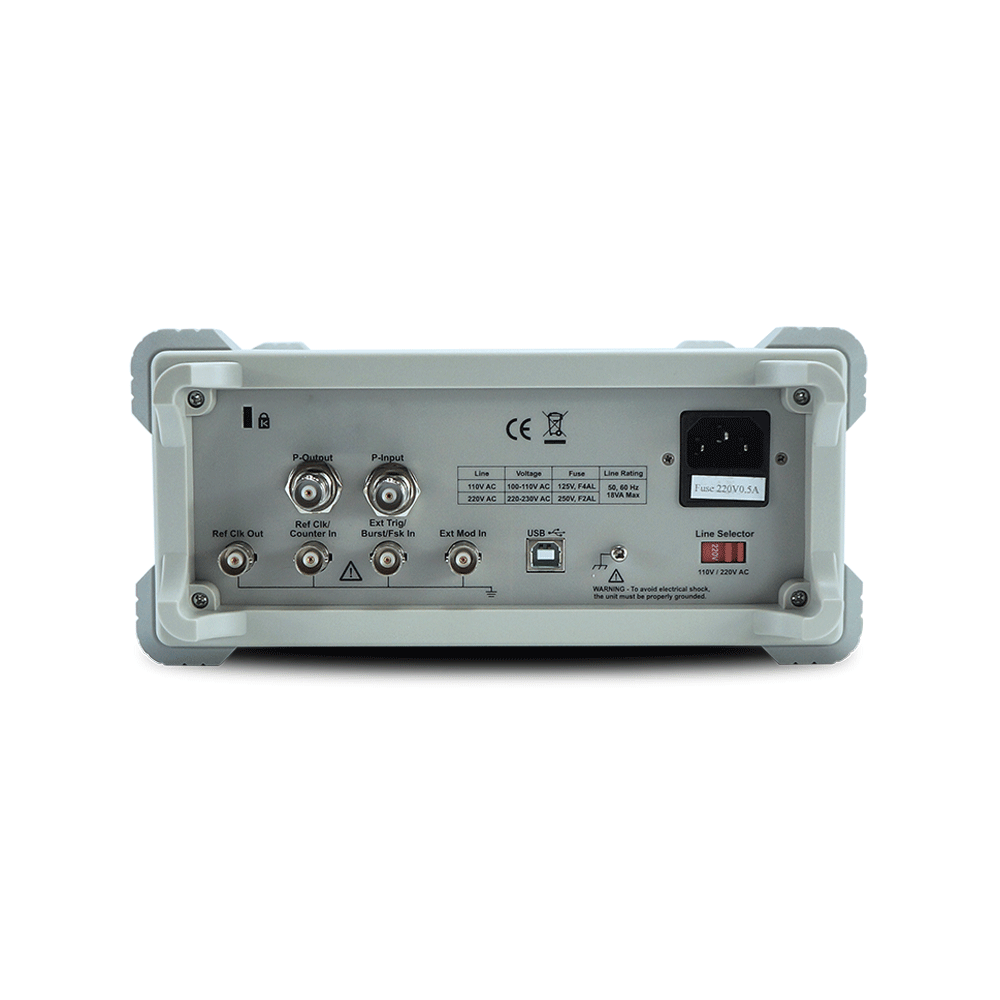

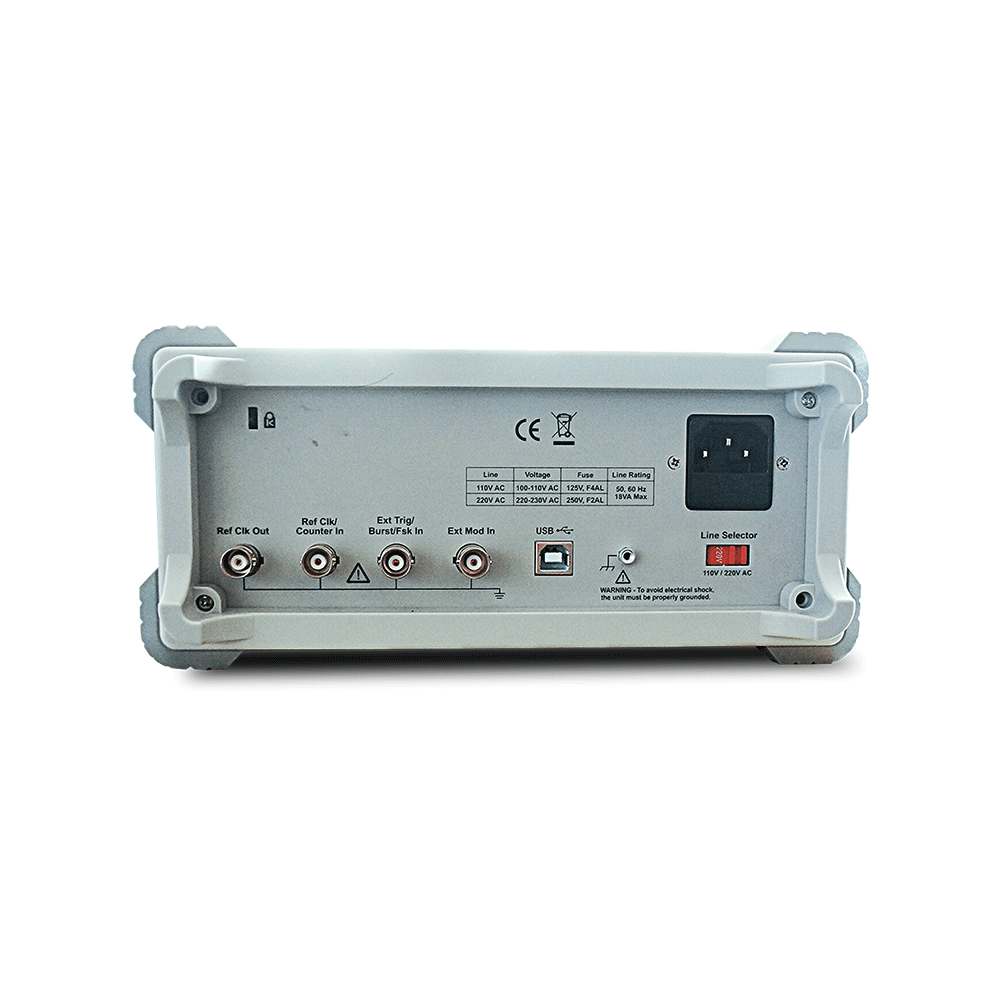

| 外部変調入力、 | ||||||
| 外部トリガ入力、 | ||||||
| 外部基準クロック入出力 | ||||||
| インターフェース | USB ホスト, USB デバイス | |||||
| そのほか | ||||||
| 寸法(W×H×D) | 235 × 110 × 295 (mm) | |||||
| 重量 | 約3.0 kg | |||||
