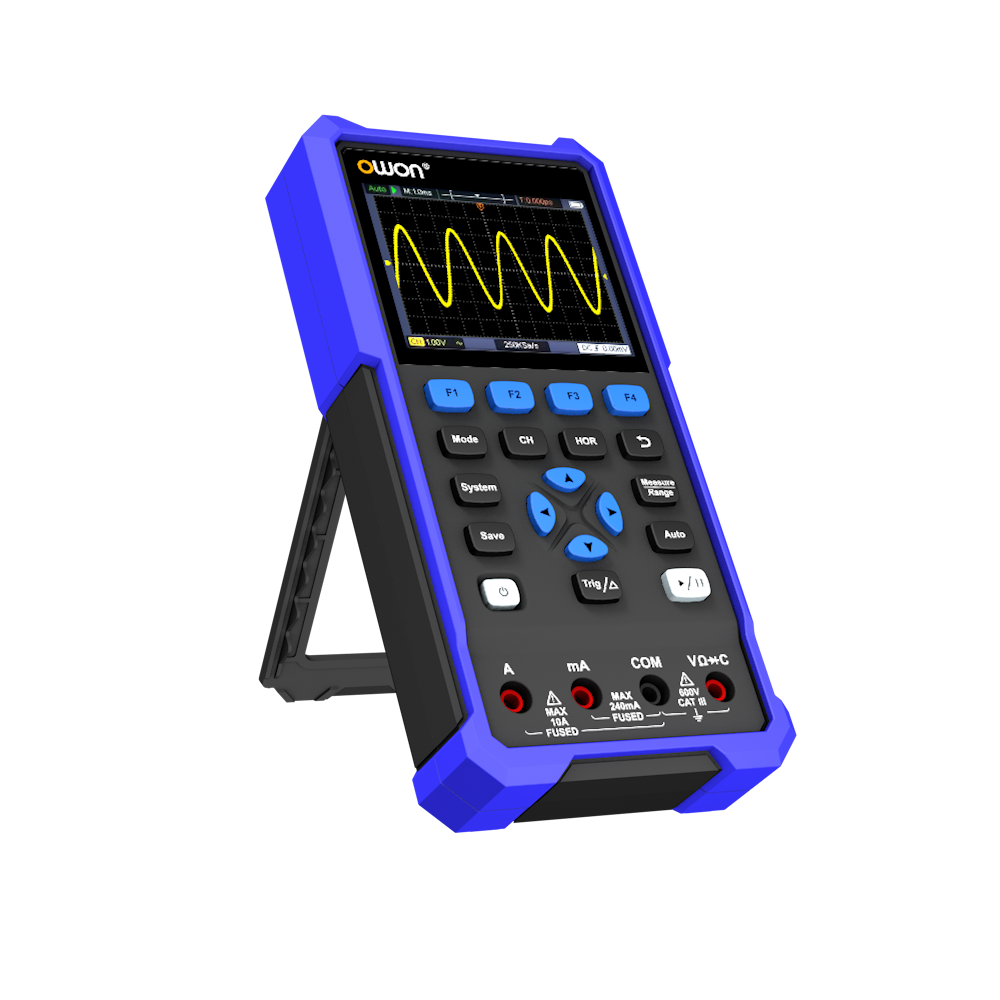

HDS200シリーズ 1チャンネル・デジタル・オシロスコープ
+ オシロスコープ + マルチメーター + 波形発生器
+ オシロスコープ： 最高周波数帯域 70MHz、最高サンプルレート 250MSa/s
+ マルチメーター： 24000カウント、電圧、電流、抵抗、キャパシタン、スダイオード、導通テストをサポート
+ 波形発生器： 最高出力周波数 100kHz、サイン、方形波、三角波、パルス出力をサポート

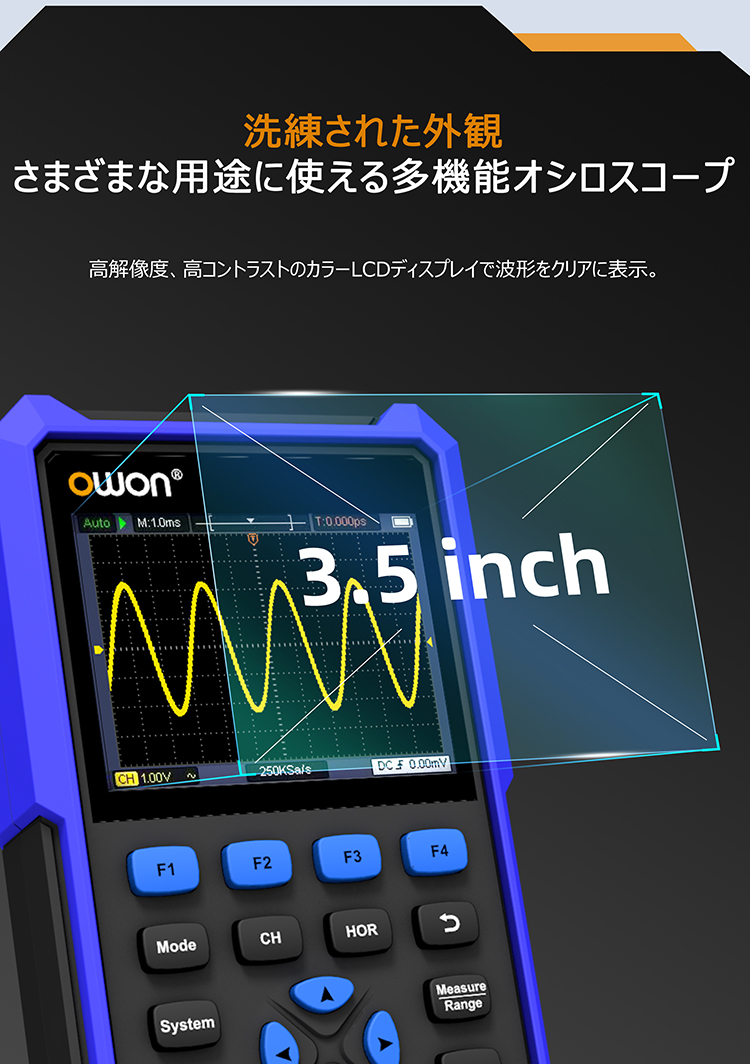

+ 屋外でも見やすい3.5インチ高コントラストLCDディプレイ

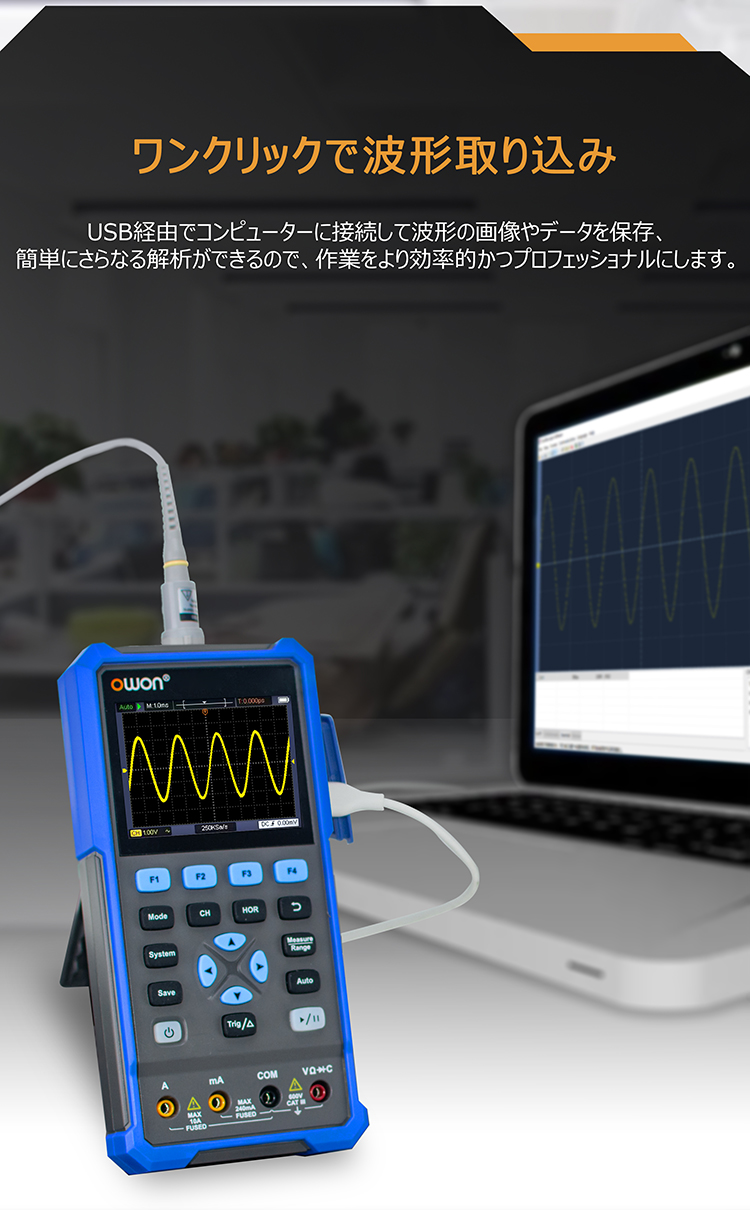

+ 給電と通信が可能なUSB Type-C インターフェース
+ SCPIコマンドをサポート
お問い合わせ デモ機貸出
+ オシロスコープ： 最高周波数帯域 70MHz、最高サンプルレート 250MSa/s
+ マルチメーター： 24000カウント、電圧、電流、抵抗、キャパシタン、スダイオード、導通テストをサポート
+ 波形発生器： 最高出力周波数 100kHz、サイン、方形波、三角波、パルス出力をサポート
+ 屋外でも見やすい3.5インチ高コントラストLCDディプレイ
+ 給電と通信が可能なUSB Type-C インターフェース
+ SCPIコマンドをサポート
アクセサリー
The accessories subject to final delivery.
-
Quick Guide -
Probe Adjust -
Multimeter Lead -
Probe -

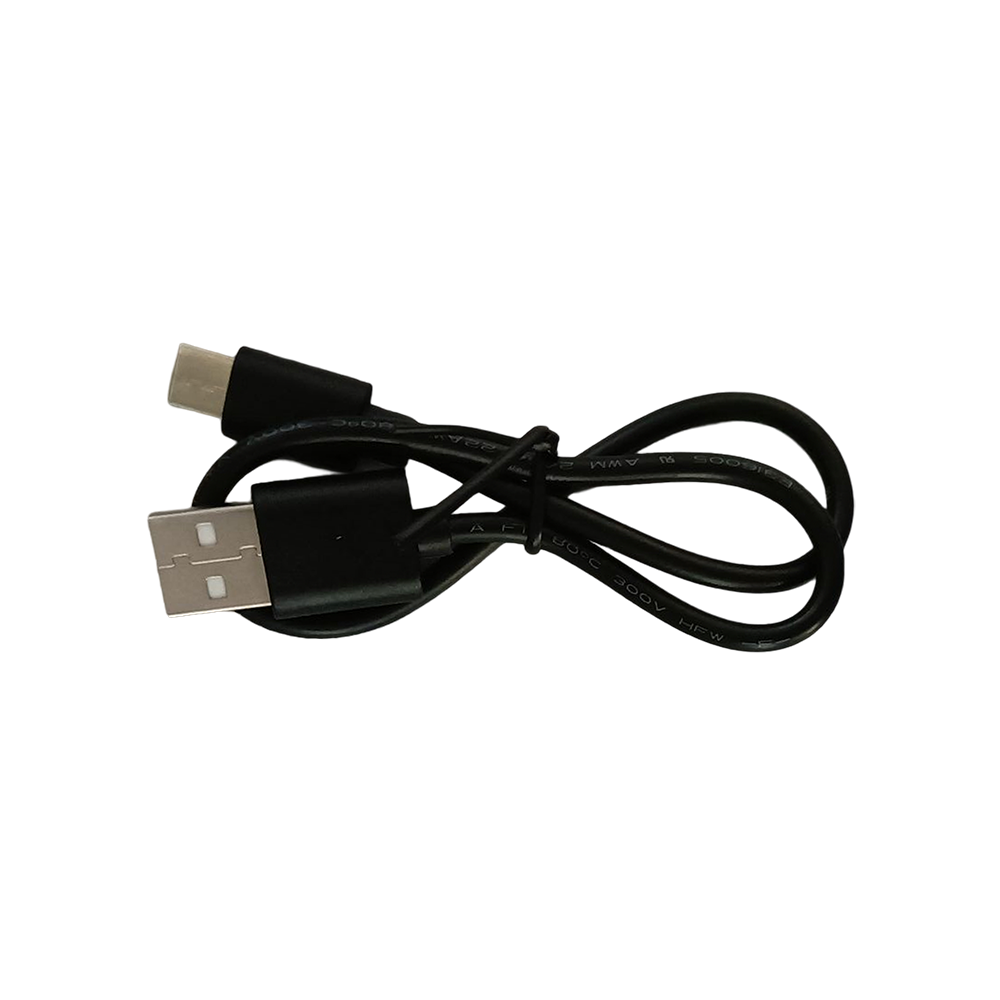

USB cable(Type-c)
サポート
製品詳細
仕様
オシロスコープ 仕様
|
モデル |
HDS241 |
HDS271 |
|
周波数帯域 |
40MHz |
70MHz |
|
チャンネル数 |
1 |
|
|
最高サンプルレート |
250MSa/s |
|
|
サンプル・モード |
Sampling, peak detection |
|
|
レコード長 |
4K or 8K |
|
|
ディスプレイ |
3.5-inch LCD |
|
|
波形更新レート |
10,000wfms/s |
|
|
入力カップリング |
DC, AC, GND |
|
|
プローブ減衰比 |
1X,10X,100X,1000X,10000X |
|
|
最大入力電圧 |
400V (DC+AC, PK-PK) |
|
|
水平軸スケール範囲 (s/div) |
5ns/div-1000s/div, Step by1-2-5 |
|
|
垂直軸スケール範囲 (V/div) |
10mV/div~10V/div |
|
|
トリガ・タイプ |
Edge |
|
|
自動測定 |
Period, Frequency, Mean, PK-PK, Max, Min, Amplitude, RMS |
|
|
カーソル測定 |
ΔV, ΔT |
|
|
インターフェース |
USB Type-C |
|
マルチメーター 仕様
|
最大カウント |
24000カウント |
||
|
測定アイテム |
Voltage, Current, Resistance, Capacitance, Continuity, Diode |
||
|
最大入力電圧 |
AC:750V DC:1000V |
||
|
最大入力電流 |
AC:10A DC:10A |
||
|
ダイオード・テスト |
0-2V |
導通テスト |
<50Ω |
|
オート・レンジ |
√ |
真の実効値 |
√ |
波形発生器 仕様
|
出力周波数 |
Sine, Square, Ramp |
10Hz~100kHz, Step by1-2-5 |
|
Pulse |
10Hz~10kHz, Step by1-2-5 |
|
|
振幅 |
1Vpp or 2.5Vpp |
|
