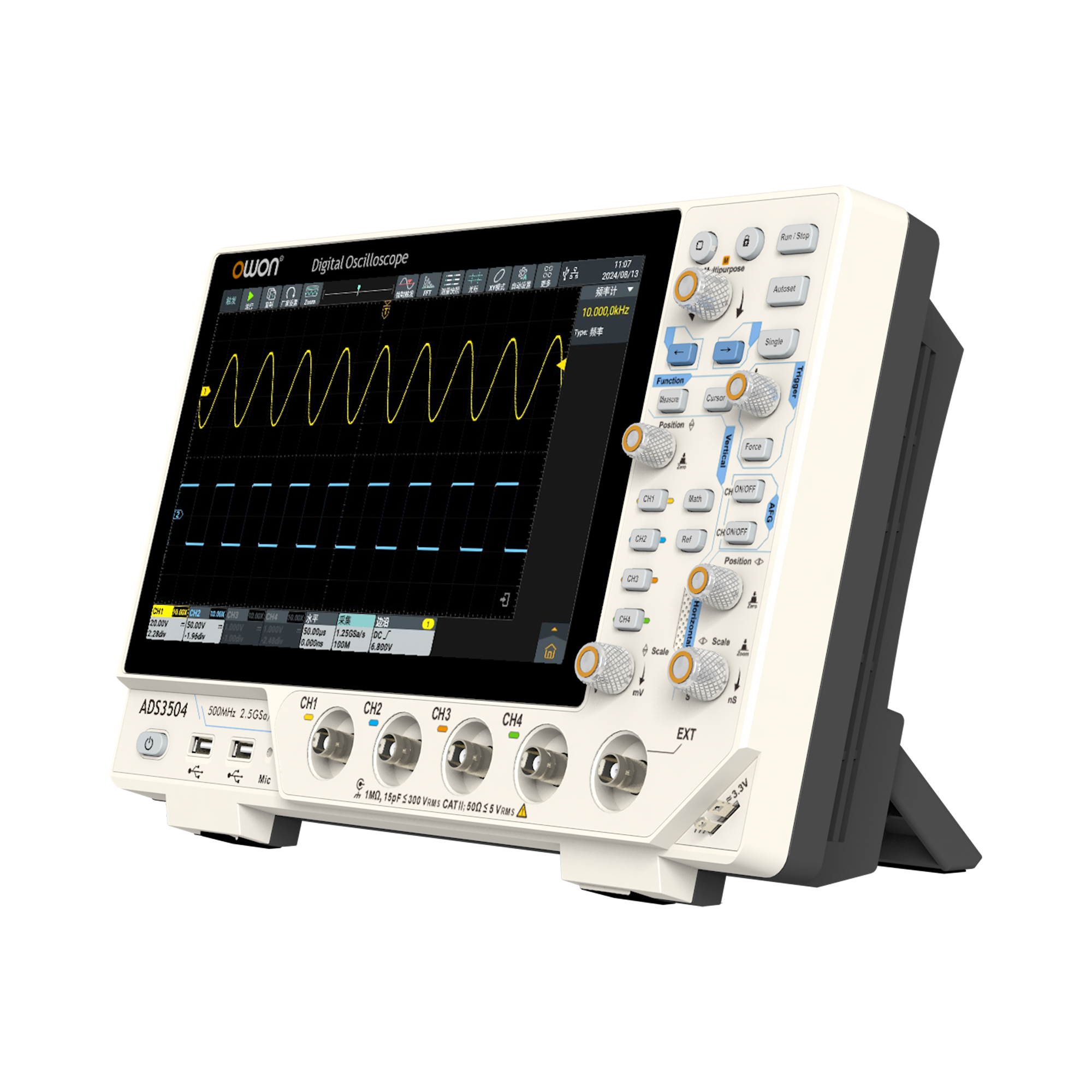

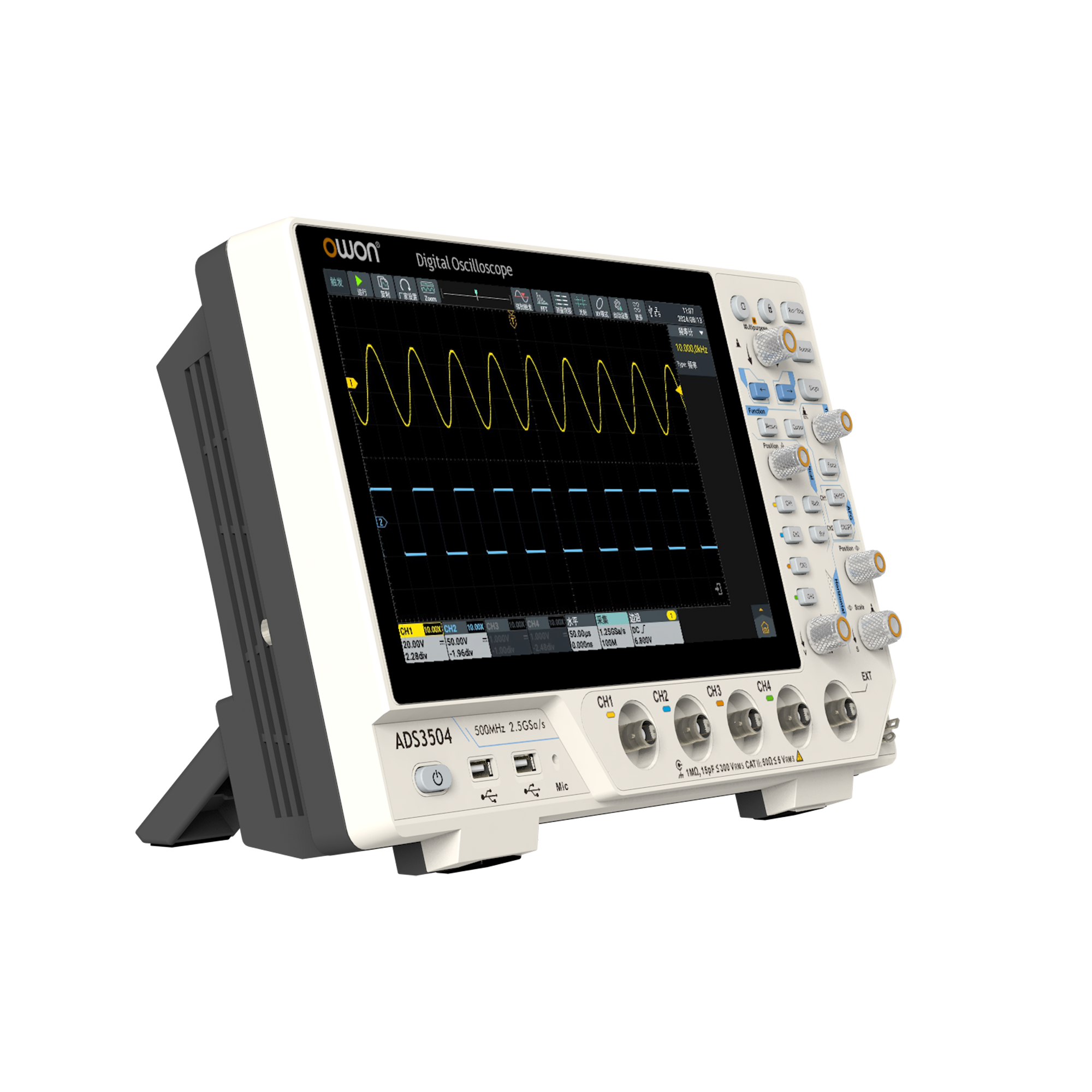

ADS3000 シリーズ 第4世代 多機能オシロスコープ

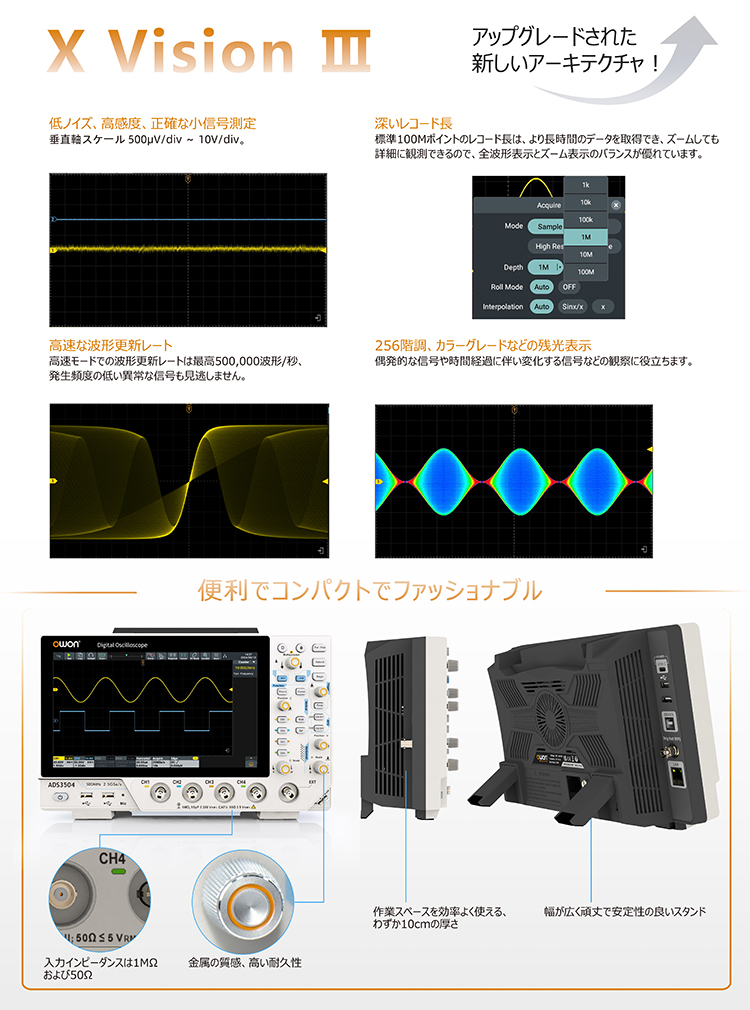

+ OWON X-Vision II の高度なアーキテクチャによる低ノイズ、ロング・メモリ、高速波形更新レート
+ 100Mポイント・メモリ、最高500,000波形/秒の波形更新レートでクリアな信号取り込み
+ 垂直軸スケール 500uV/div-10 V/div、水平軸スケール 500 ps/div-1000s/div
+ 1MポイントFFT解析で正確に周波数成分を抽出

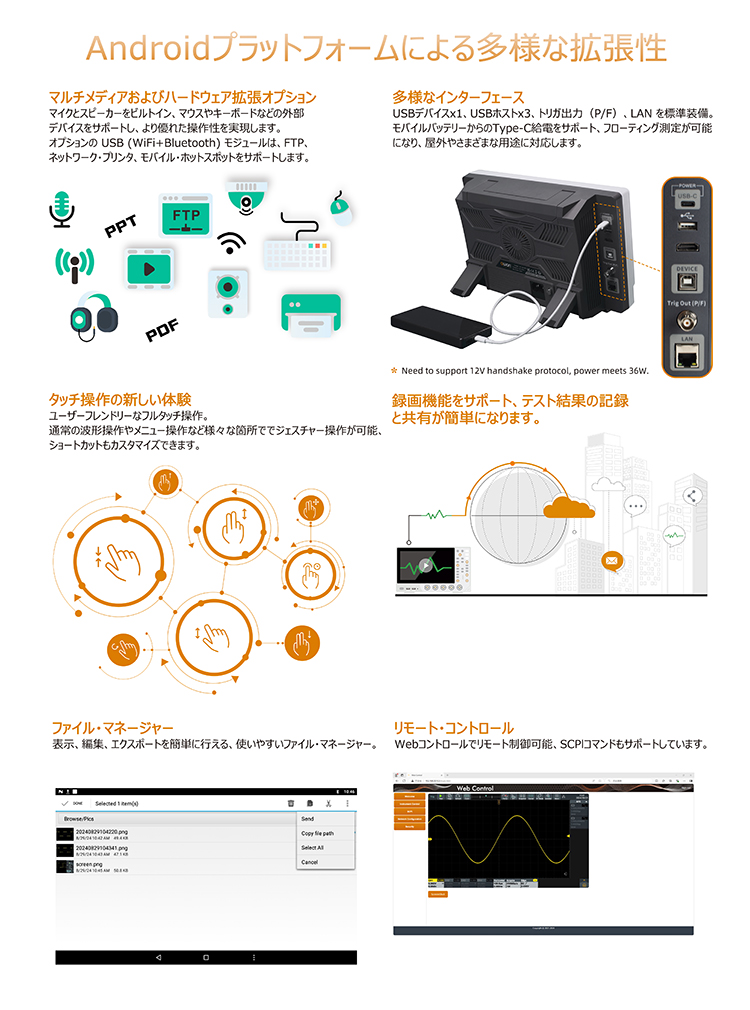

Androidベースの拡張性
+ マイクとスピーカーを内蔵、マウスやキーボードなどの外部デバイスもサポート、操作効率が大幅に向上
+ 表示、編集、エクスポートを簡単に行える、使いやすいファイル・マネージャー
+ オプションのワイヤレス・モジュール (Wi-Fi/Bluetooth) は、FTP、ネットワーク・プリンター、モバイル・ホットスポットなどをサポート

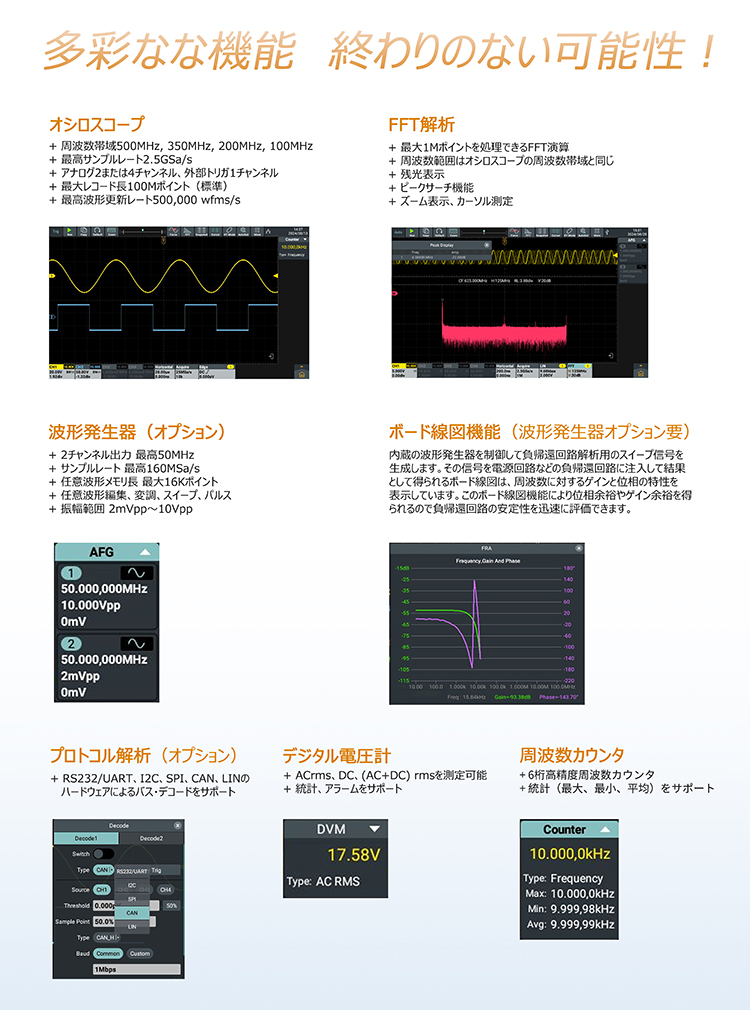

多くの機能
+ オシロスコープ、2チャンネル 50MHz波形発生器（オプション）、周波数カウンタ、電圧計、FFT、プロトコル解析機能を統合

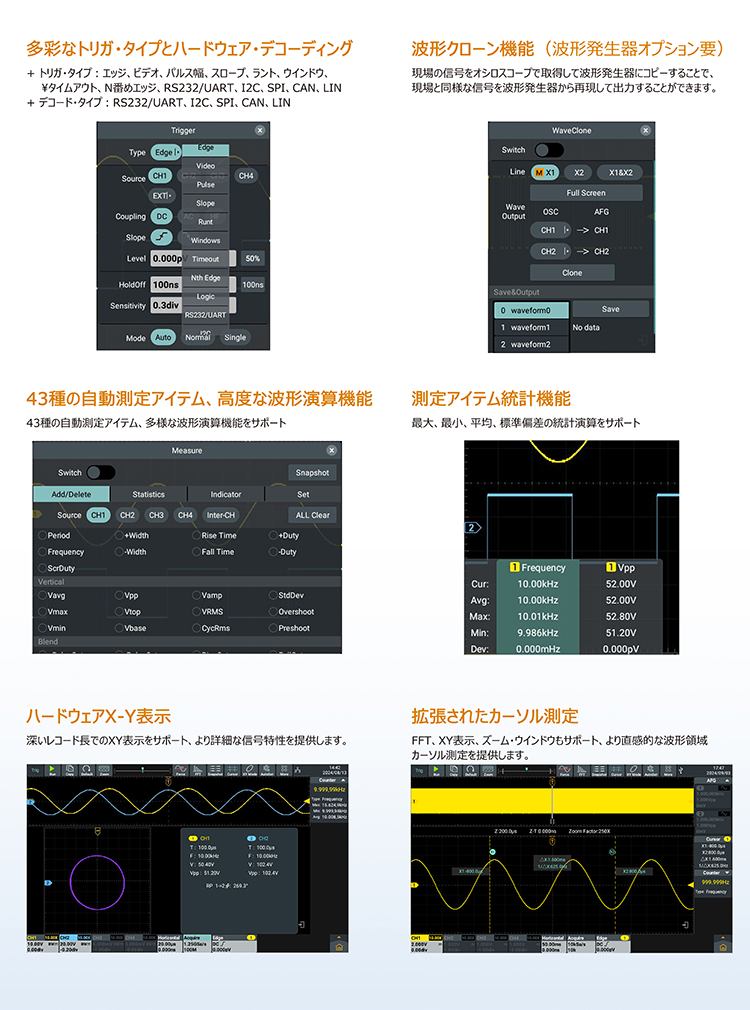

+ 多彩なトリガ・タイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番めエッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN
+ 波形発生器モデルは、波形クローン、ボード線図機能を実施可能
+ 高度なFFTとズーム機能によるクリアな波形表示とカーソル情報
+ 測定インジケーター、カーソル・ゲーティングを備えた便利な測定統計
ヒューマン・マシン・インタフェースとデザイン

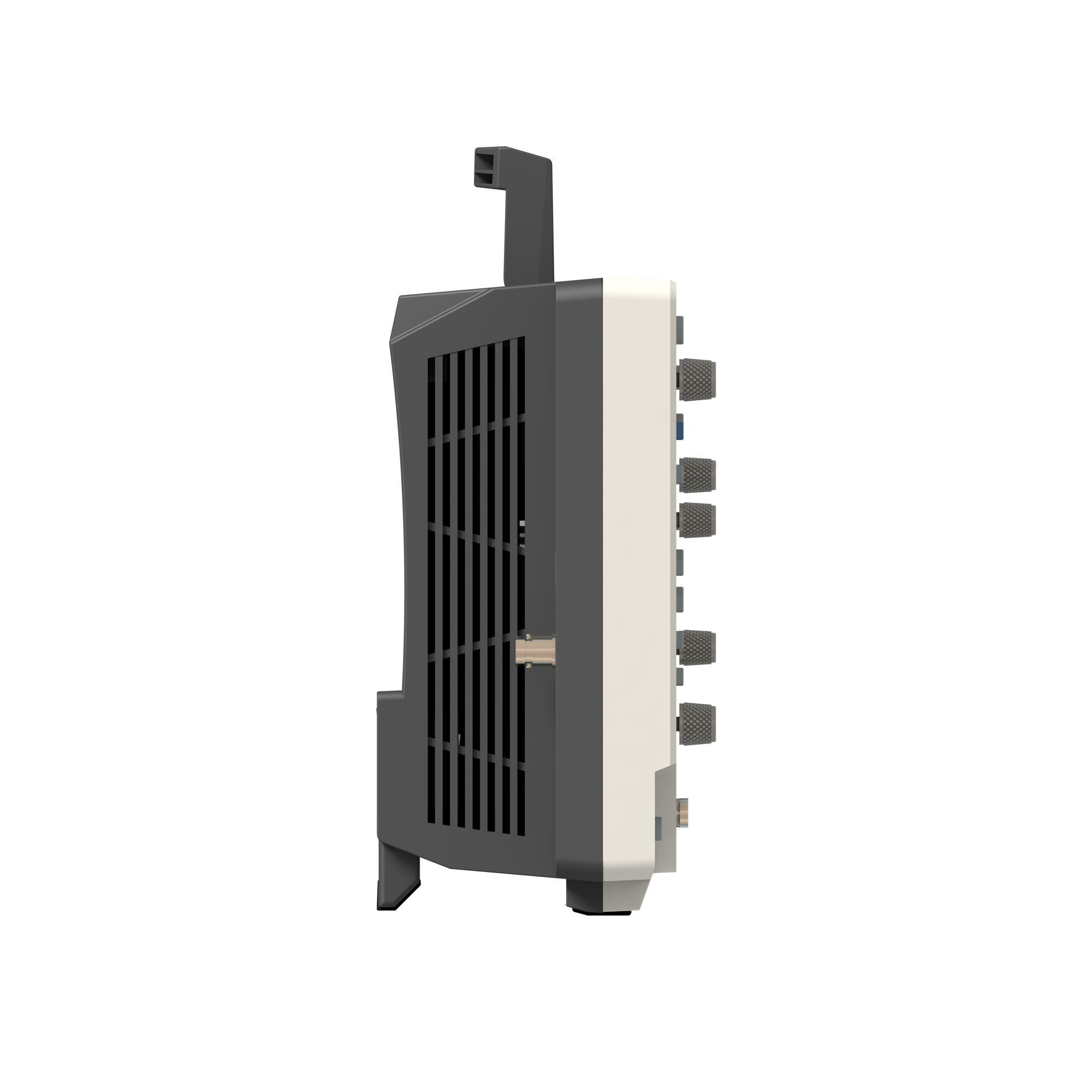

+ 奥行10cmの薄型ボディで作業スペースを節約
+ 強化された操作を実現する10.1インチ・マルチタッチ・ディスプレイ
+ ジェスチャ操作やカスタマイズされたショートカットでより使いやすい操作性
+ 電源はAC電源、またはUSB Type-C（12V/4A）から給電可能
The accessories subject to final delivery.
-
Power Cord -
Quick Guide -
USB Cable -
Probe -
Probe Adjust -
Q9 (optoinal)
|
モデル |
ADS3102 |
ADS3202 |
ADS3352 |
ADS3502 |
||||
|
周波数帯域 (-3 dB) |
100MHz |
200MHz |
350MHz |
500MHz |
||||
|
チャンネル数 |
2+EXT |
|||||||
|
サンプルレート |
2.5 GSa/s (single channel) 1.25 GSa/s (dual channel) |
|||||||
|
モデル |
ADS3104 |
ADS3204 |
ADS3354 |
ADS3504 |
||||
|
周波数帯域 (-3 dB) |
100MHz |
200MHz |
350MHz |
500MHz |
||||
|
チャンネル数 |
4 + EXT |
|||||||
|
サンプルレート |
2.5 GSa/s (single channel) 1.25 GSa/s (dual channel) 1.25 GSa/s (full channel) |
|||||||
|
アクイジション・モード |
Sample, Peak, High Res, Average |
レコード長 |
100M |
|||||
|
波形更新レート |
Max 500,000 wfms/s |
垂直軸分解能 |
8bits |
|||||
|
水平軸スケール (S/div) |
500μV/div - 10 V/div |
サンプルレート範囲 |
0.05 S/s～2.5 GS/s |
|||||
|
DCゲイン確度 |
4%(≤1mV)3%(≥2 mV) |
時間軸確度 |
±1 ppm(typical) |
|||||
|
入力インピーダンス |
1 MΩ ± 2%, parallel with 15pF ± 5pF, 50Ω ± 2% |
|||||||
|
プローブ減衰比 |
1μX-1MX, step by 1-2-5, support custom |
|||||||
|
トリガ・タイプ |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN |
|||||||
|
バス・デコード（オプション） |
UART, I2C, SPI, CAN, LIN |
|||||||
|
自動測定 |
Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area,Delay(-),Delay(-), Phase(-), Phase(-), FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|||||||
|
波形演算 |
+, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject) |
|||||||
|
周波数カウンタ |
6-digit frequency counter； Maximum frequency: maximum analog bandwidth of oscilloscope |
|||||||
|
電圧計 |
Support DC, AC+DCrms, ACrms；Resolution: 4 digits (ACV/DCV) |
|||||||
|
波形発生器（オプション）仕様 |
||||||||
|
最高出力周波数 |
50MHz Dual |
サンプルレート |
160 MSa/s |
|||||
|
垂直分解能 |
14 bits |
基本波形 |
Sine, Square, Ramp, Pulse, Noise |
|||||
|
ビルトイン波形 |
Exponential Rise/Fall, Sin(x)/x, Step Wave, others total 28 built-in waveforms |
|||||||
|
ビルトイン波形周波数 |
1 μHz - 10 MHz |
|||||||
|
任意波形長 |
2-16K points |
|||||||
|
振幅 |
2mVpp - 10Vpp (high impedance), 1mVpp - 5Vpp (50 Ω) |
|||||||
|
変調など |
AM, FM, PM, FSK, Sweep, Burst |
|||||||
|
そのほか |
||||||||
|
インターフェース |

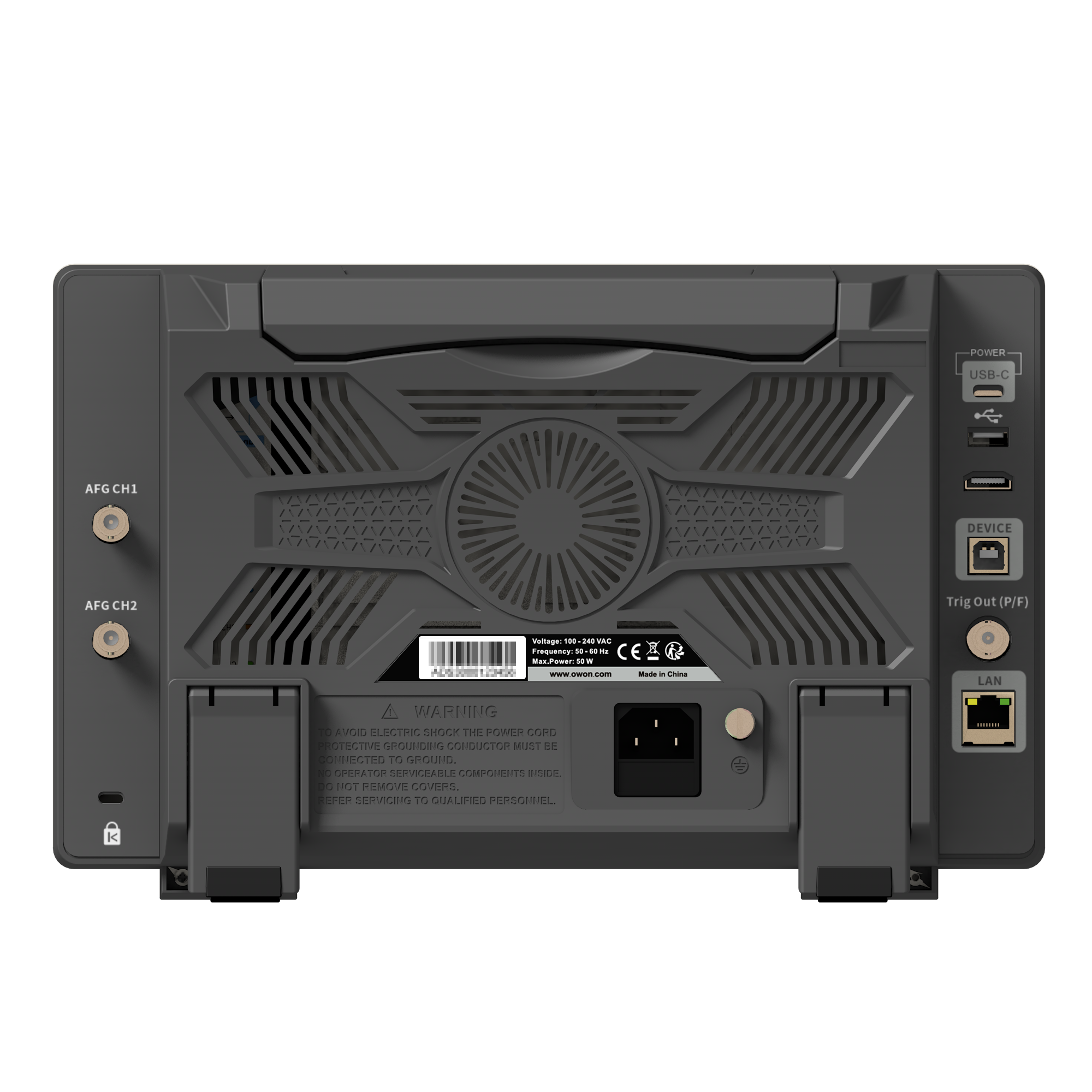

HDMI, USB device x1, USB Host x3, Trig Out (P/F), Type-C（給電用）*, LAN |
|||||||
|
ディスプレイ |
10.1 inch (1024×600), LCD |
|||||||
|
電源 |
100V – 240 VAC, 50/60 Hz, CAT Ⅱ |
|||||||
|
寸法 (WxHxD) |
325mm x 209mm x 111.5mm |
重量（梱包箱なし） |
≈3.2kg |
|||||
*外部モバイル・バッテリーは 12V/4A 出力に適合のこと
