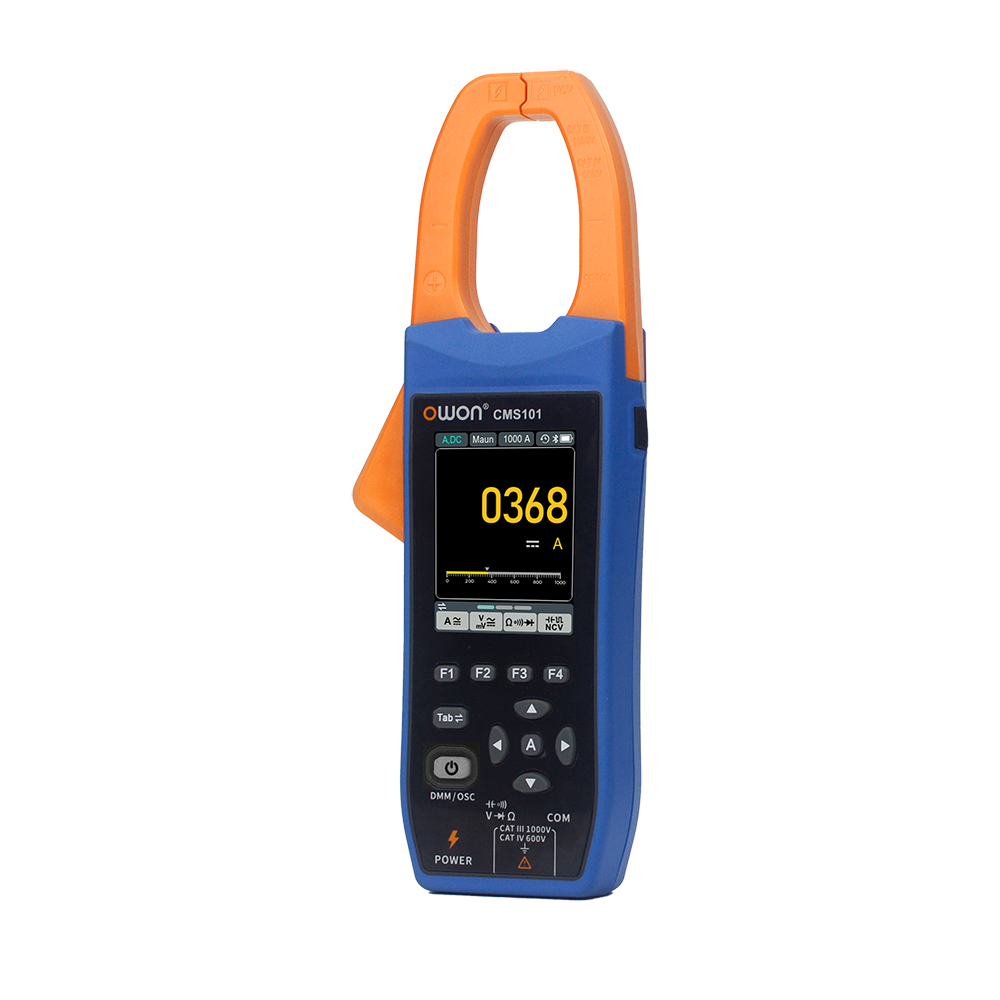

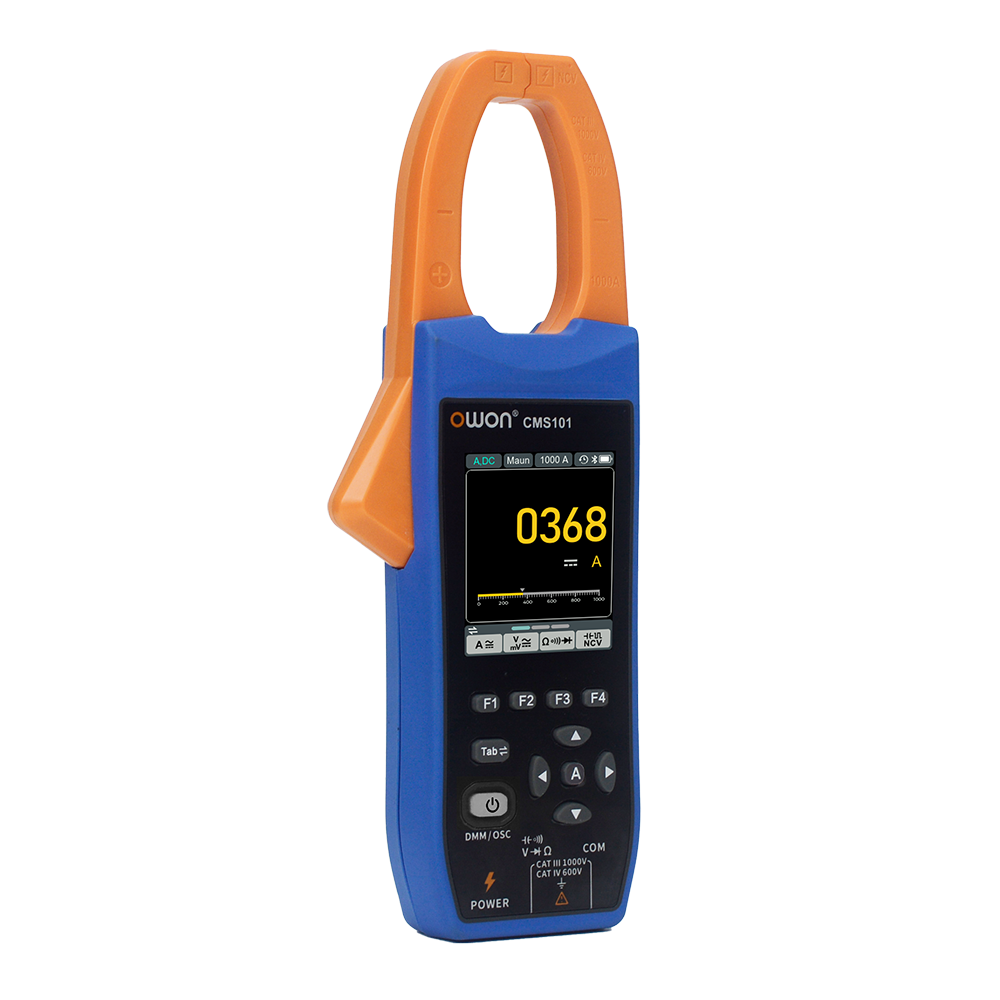

CMS101 1000A AC/DCクランプメーター / オシロスコープ
+ AC/DC クランプメーター + レコーダー + オシロスコープ
+ クランプメーター： 20,000カウント、真の実効値、オートレンジ
+ オシロスコープ： 電圧/電流の波形を測定

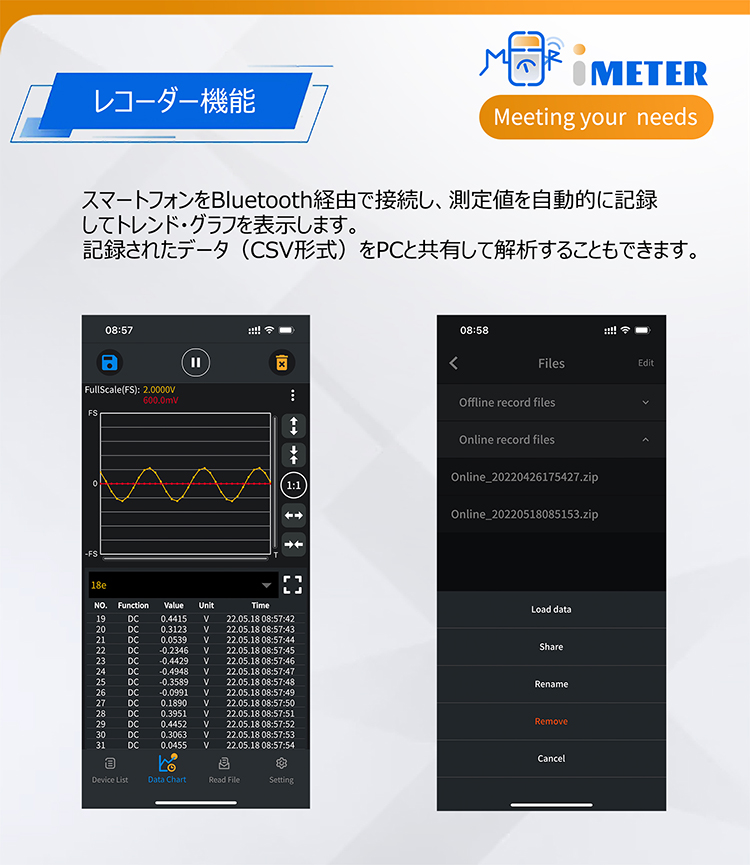

+ レコーダー： i-meterアプリを使用して、表示、比較、解析、保存
+ アプリは Android/IOS をサポート

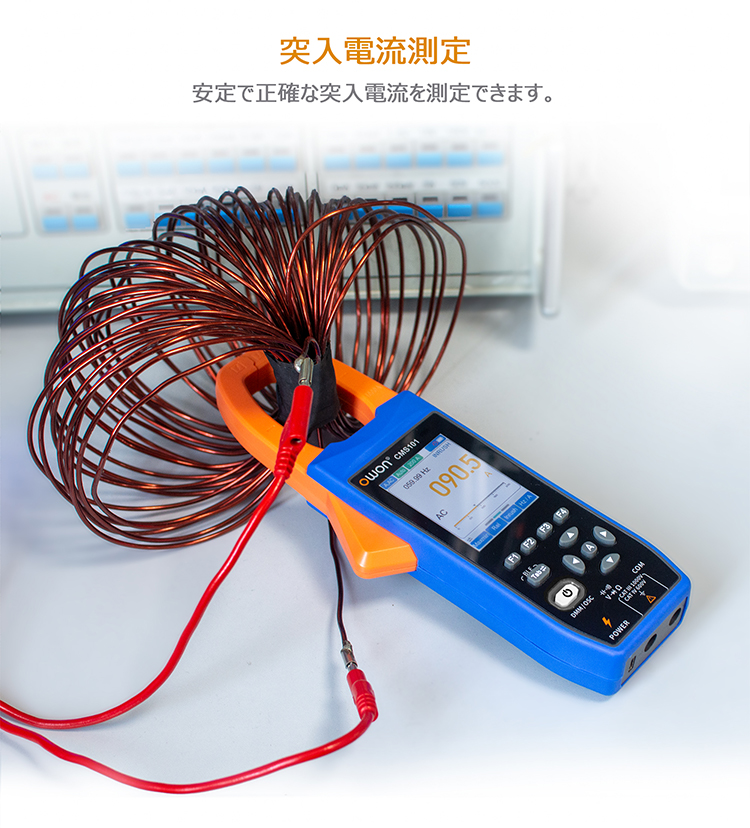

+ 突入電流測定

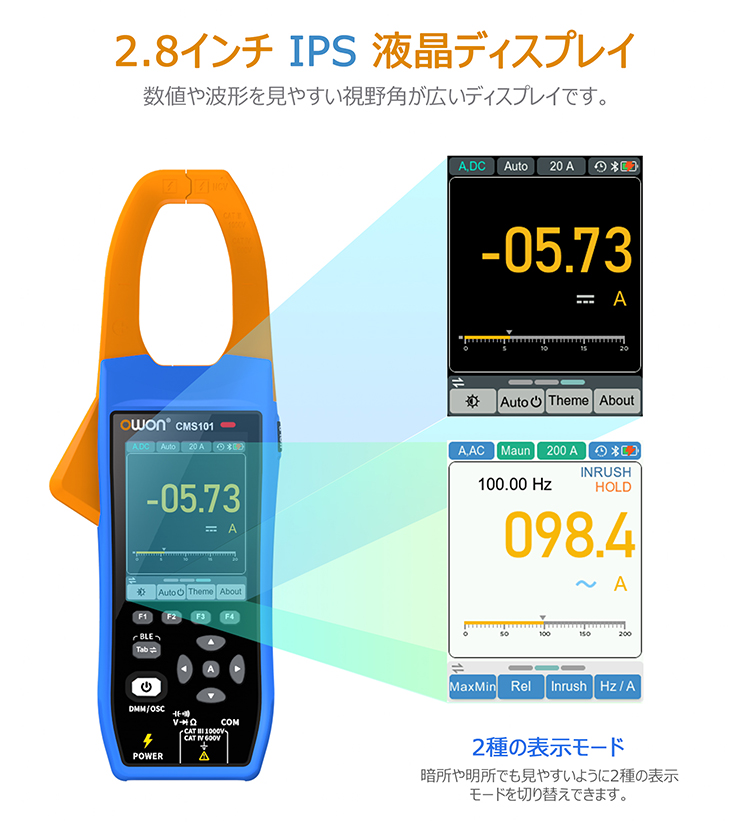

+ 視野角が広くクリアな表示の 2.8インチ IPS LCD ディスプレイ
+ 暗所/明所に対応した2種の表示モード
+ NCV機能
The accessories subject to final delivery.
-
Quick Guide -
Multimeter Lead -

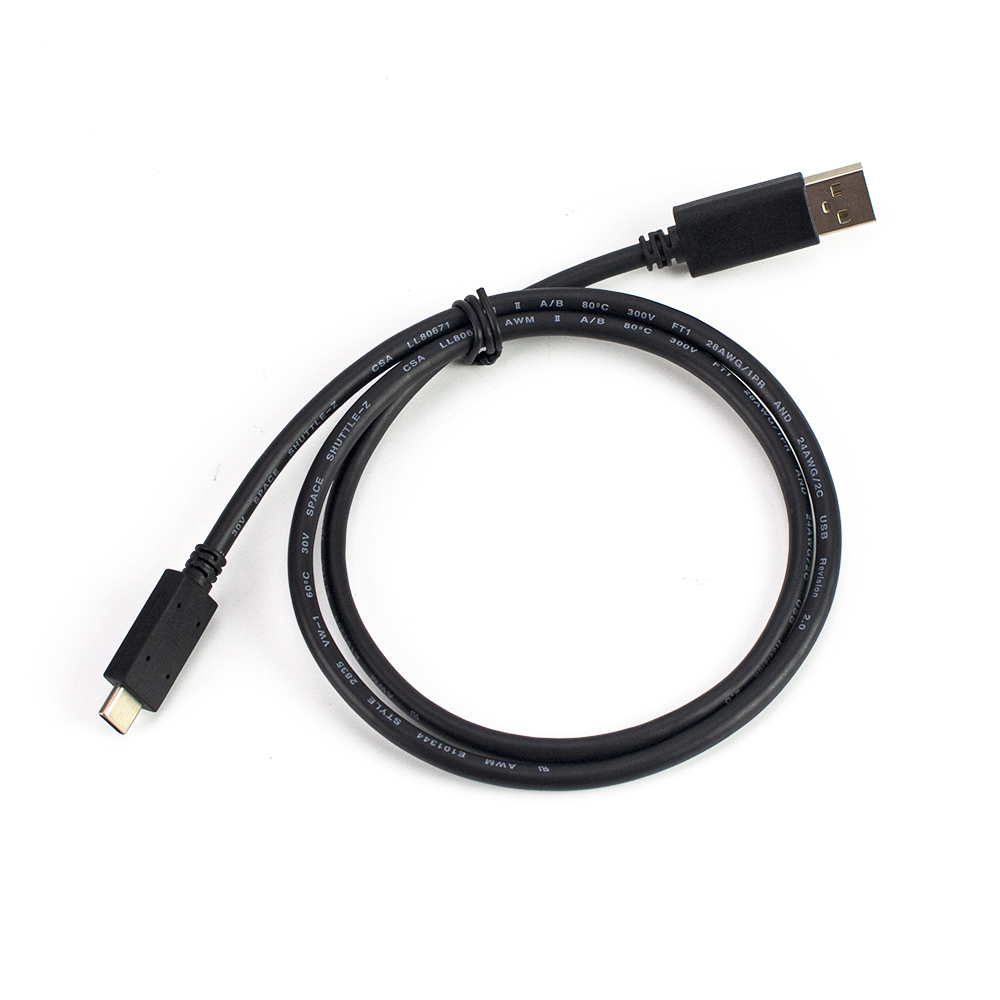

USB Cable
Multimeter Function
|
|
Rang |
Accuracy |
|
DC Voltage (V) |
20.000mV |
±（0.1%+20dig） |
|
200.00mV |
±（0.1%+6dig） |
|
|
2.0000V/20.000V/200.00V/ |
±（0.1%+5dig） |
|
|
1000A |
±（0.15%+5dig） |
|
|
AC Voltage（V） |
200.00mV/ 2.0000V/20.000V/200.00V |
±（0.6%+10dig） |
|
1000.0V |
±（0.8%+10dig） |
|
|
DC Current (A) |
20.00A |
±（2.0%+10dig） |
|
200.0A / 1000A |
±（2.0%+5dig） |
|
|
AC Current（A） |
20.00A |
±（3.0%+10dig） |
|
200.0A / 1000A |
±（2.5%+5dig） |
|
|
Inrush Current（A） |
20.00A |
±（10.0%+10dig） |
|
200.0A/1000A |
||
|
Resistance（R） |
200.0Ω |
±（0.8%+10dig） |
|
2.0000kΩ / 20.000kΩ / 200.00kΩ / 2.0000MΩ |
±（0.3%+5dig） |
|
|
20.000MΩ |
±（0.5%+5dig） |
|
|
100.00MΩ |
±（5%+10dig） |
|
|
Capacitance (F) |
2.000nF |
±（5.0%+10dig） |
|
20.00nF/ 200.0nF/2.000uF 20.00uF/ 200.0uF / 2.000mF/ 20.00mF |
±（3.0%+10dig） |
|
|
Frequency (Hz) |
200.00Hz /2.0000kHz/ 20.000kHz / 200.00kHz / 2.0000MHz / 20.000MHz |
±（0.1%+5dig） |
|
Duty Cycle |
0.1%-99.9%（Typical: Vrms=1 V, f=100Hz） |
±（1.2%+3dig） |
|
0.1%-99.9%（≥1 kHz） |
±（2.5%+10dig） |
Oscilloscope Specification
|
Analog bandwidth |
1MHz（Voltage）; 1kHz(Current) |
||
|
Sample mode |
Real-tine sample |
||
|
Real-time sampling rate |
5.0MSa/S |
||
|
Channel |
1 |
||
|
Input impedance |
≥10MΩ |
||
|
Maximum input voltage |
1000V |
||
|
Maximum sample current |
1000A |
||
|
Scan speed |
2.5us/div~10S/div |
||
|
Time base accuracy |
±(0.01%+0.1div) |
||
|
Sensitivity |
30mV/div~500V/div |
||
|
Displacement range |
±3 grid |
||
|
Sensitivity accuracy |
±(5%+0.2div) |
||
|
Measurement value |
Rms、Period, Freq、Max、Min、PK-PK、Avg |
||
|
Trigger mode |
Auto |
||
|
Trigger type |
Rise、Fall |
||
|
Other Function |
|||
|

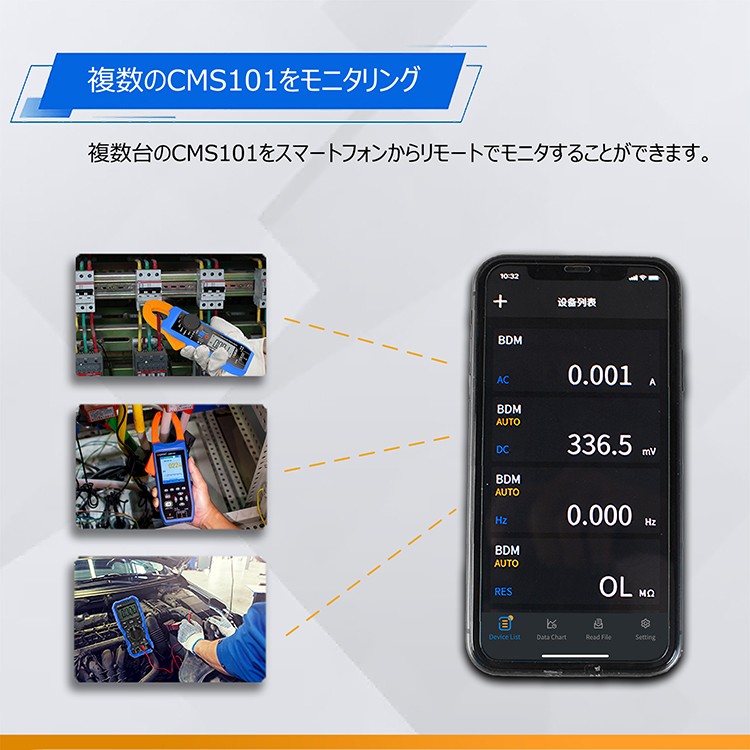

Bluetooth communication |
A smart phone can be used to view the measurement data of the multimeter on the mobile phone side, perform remote control, display data charts, and store the measurement data in CSV format. |
||
|
Automatic shutdown |
When all functions are not used, the meter will automatically shut down in about 10 minutes.(the default is 10 minutes of automatic shutdown when starting, which can be canceled) |
||
|
Display mode |
DMM or OSC |
||
|
Ture rms |
√ |
Return zero measurement |
√ |
|
Input protection |
√ |
Digital hold |
√ |
|
Backlight function |
√ |
Low Battery Indication |
√ |
Other
|

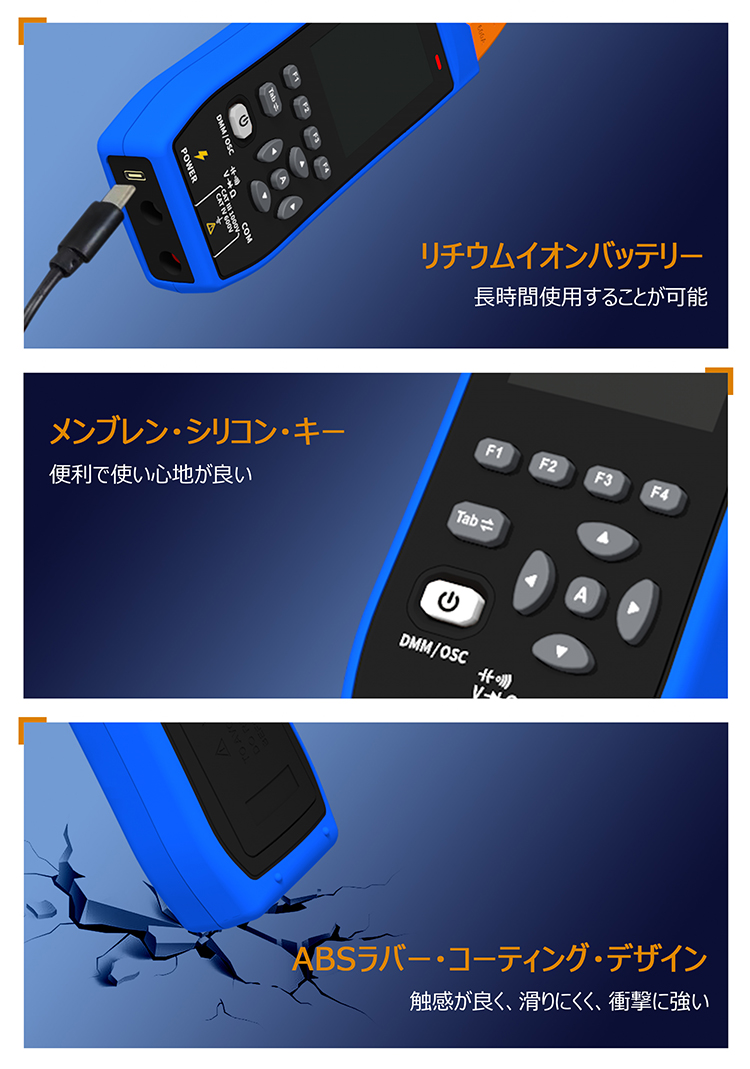

Battery |
Single section 18650 3.7V |
|
LCD Size |
2.8 inch LCD |
|

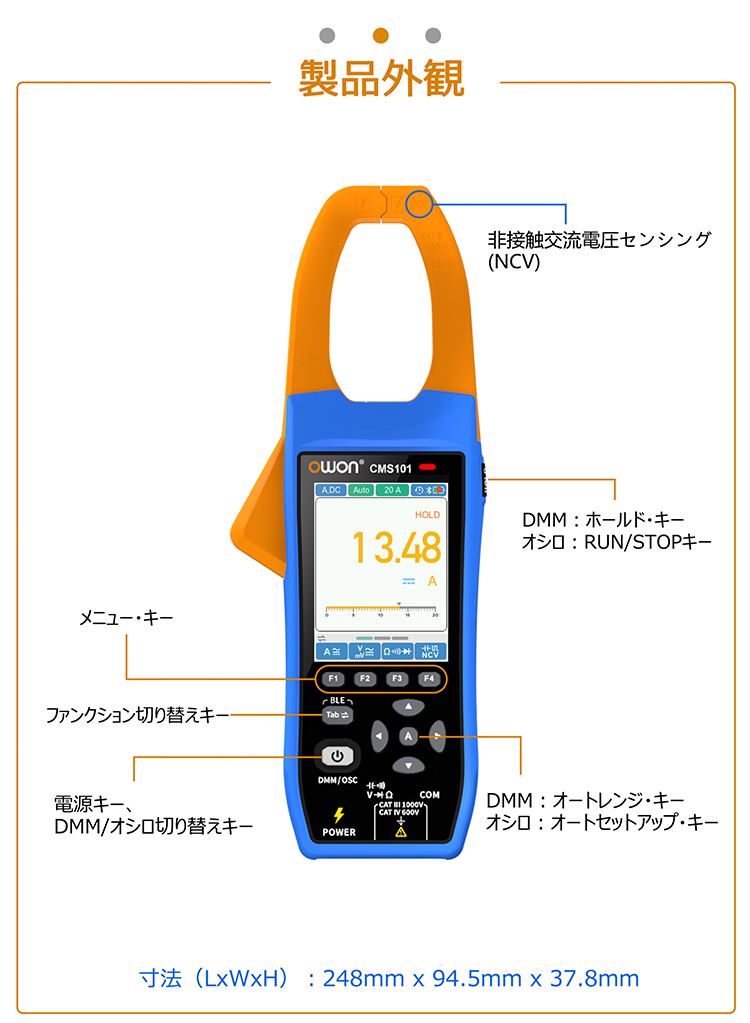

Dimension |
248mm（L） x 94.5mm（W） x 37.8mm（D） |
