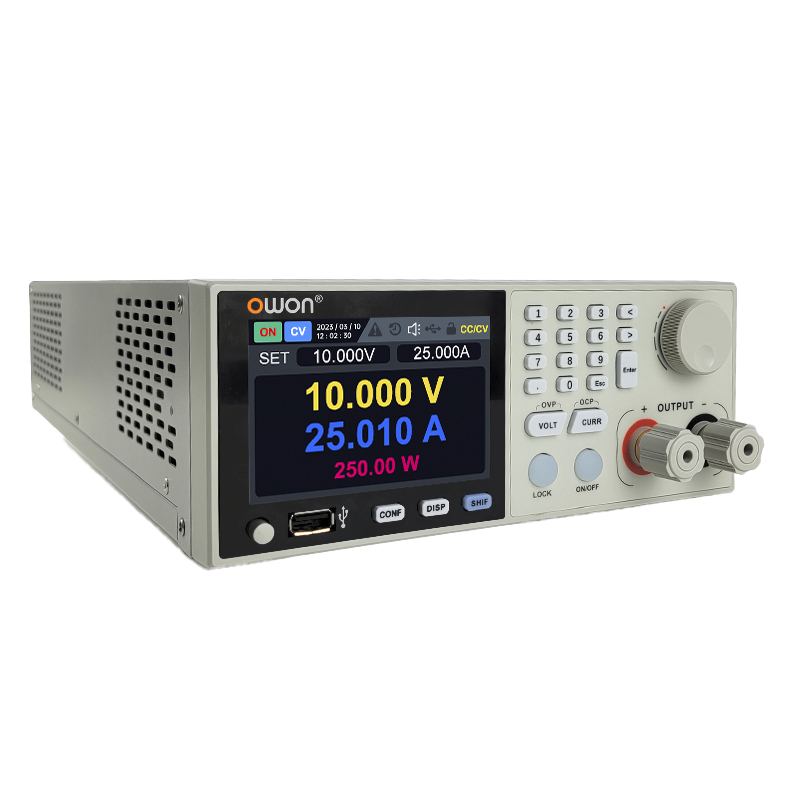

OWH67 シリーズ 高出力DC電源
+ 1/2 2U 標準19インチラック
+ 広い入力電圧範囲： AC85V - AC265V
+ 高精度低電力出力1200W - 3000W、広い出力電圧/電流範囲
+ 出力設定分解能： 10mV / 1mA

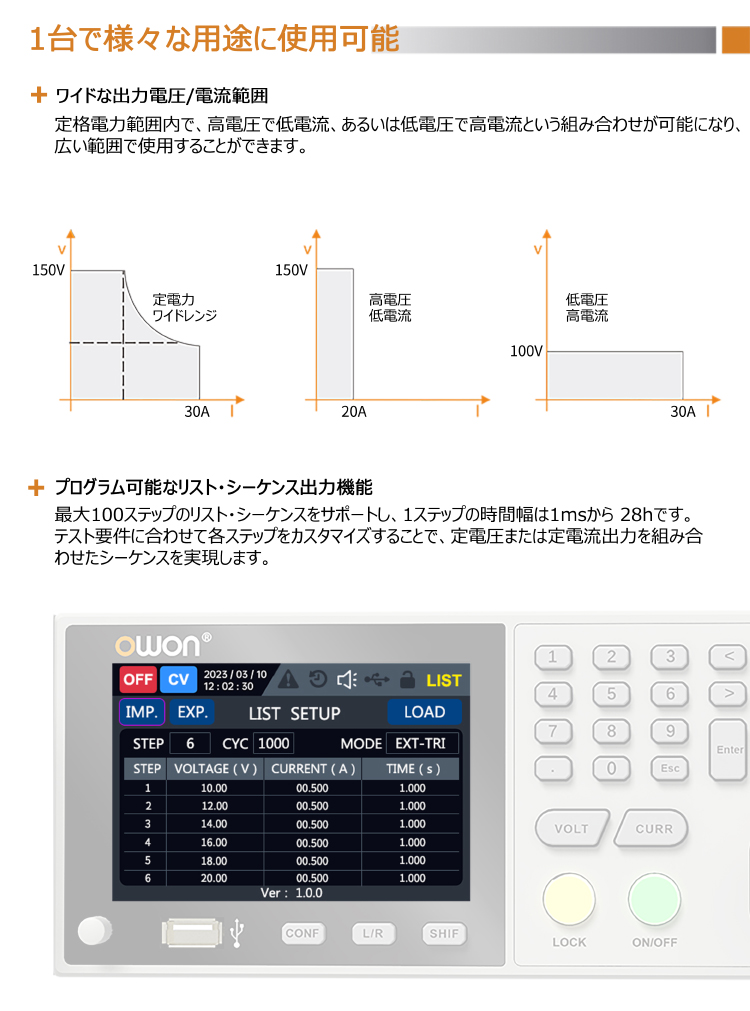

+ 100ステップのリスト出力をサポート
+ CV/CC 優先、調整可能な立ち上がり/立下り時間
+ ビルトイン放電回路
+ SCPIコマンドによるリモート・コントロールをサポート
+ 太陽光発電シミュレータ出力機能をサポートし、EN50530などのPV規格曲線が組み込まれているため、PVインバータのMPPT効率を直接評価可能（オプション）
+ アナログ入力/出力をサポート

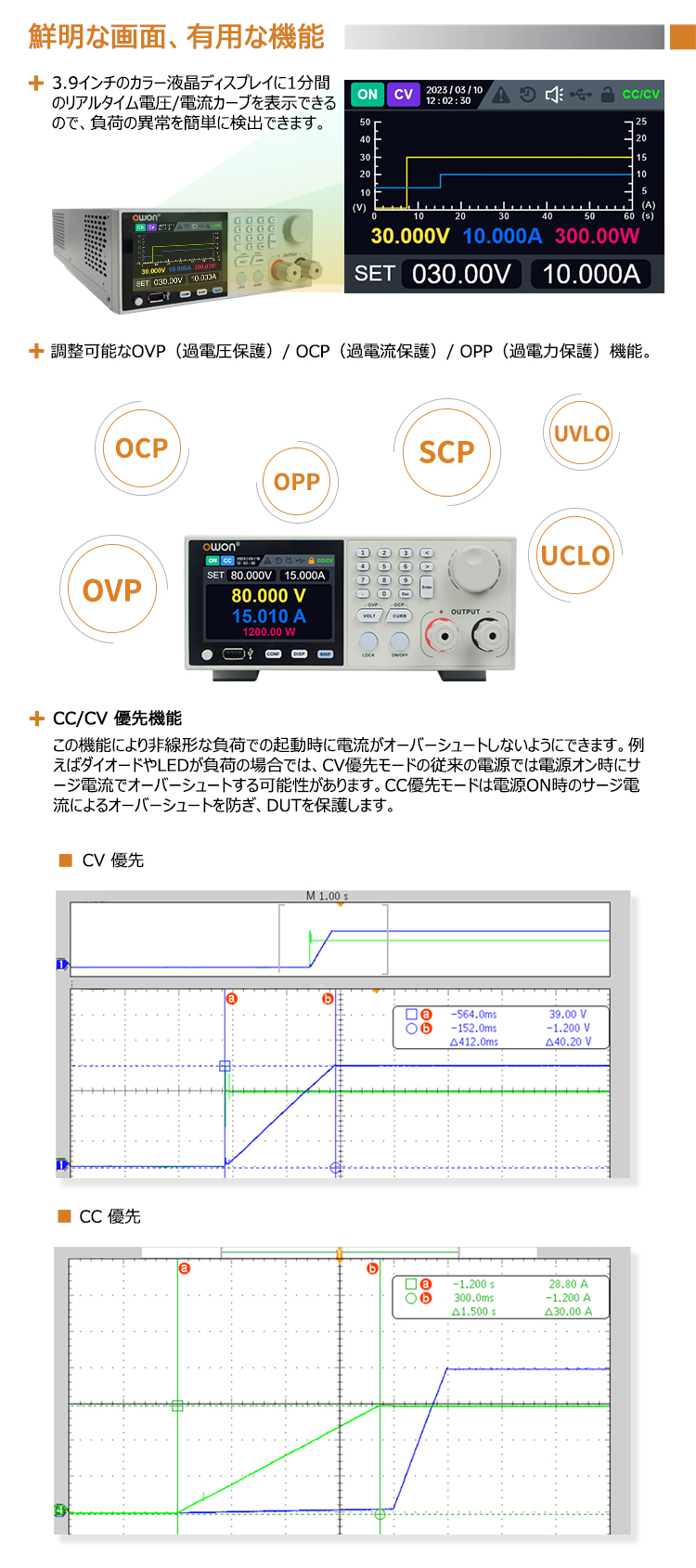

+ 3.9 インチ TFT LCD は、1分間の電圧/電流カーブのリアルタイム表示が可能
The accessories subject to final delivery.
-
Power Cord -
Quick Guide -
USB Cable -
Handle
|
モデル |
OWH67012 |
OWH67020 |
OWH67030 |
|
|
出力 |
1200W |
2000W |
3000W |
|
|
入力電源 |
85Vac-265Vac；45-65HZ |
|||
|
ロード・レギュレーション ±(％of Output+Offset) (10%-90%) |
CV |
≤0.03%+10mV |
≤0.03%+10mV |
≤0.03%+10mV |
|
CC |
≤0.05%+30mA |
≤0.05%+30mA |
≤0.05%+30mA |
|
|
ライン・レギュレーション ±(％of Output+Offset) |
CV |
≤0.01%+10mV |
≤0.01%+10mV |
≤0.01%+10mV |
|
CC |
≤0.05%+30mA |
≤0.05%+30mA |
≤0.05%+30mA |
|
|
設定分解能 |
10mV/1mA |
|||
|
リードバック分解能 |
10mV/1mA |
|||
|
設定確度(25℃ ± 5℃) (within 12 months) |
≤0.05% ± 20mV ; ≤0.1% ± 30mA |
|||
|
リードバック確度 (25℃ ± 5℃) |
≤0.05% ± 20mV ; ≤0.1% ± 30mA |
|||
|
ノイズ/リプル(*) |
電圧 |
≤100mVp-p |
≤150mVp-p |
≤150mVp-p |
|
電流 |
≤50mArms |
≤30mArms |
≤50mArms |
|
|
温度係数 (0℃ - 40℃) |
電圧 |
100ppm/℃ |
||
|
電流 |
200ppm/℃ |
|||
|
リードバック温度係数 |
電圧 |
100ppm/℃ |
||
|
電流 |
200ppm/℃ |
|||
|
リカバリー時間 (0%~100% 定格負荷) |
≤5ms |
|||
|
動作温度 |
0-40℃ |
|||
|
ディスプレイ |
3.9 inch LCD |
|||
|
通信インターフェース |

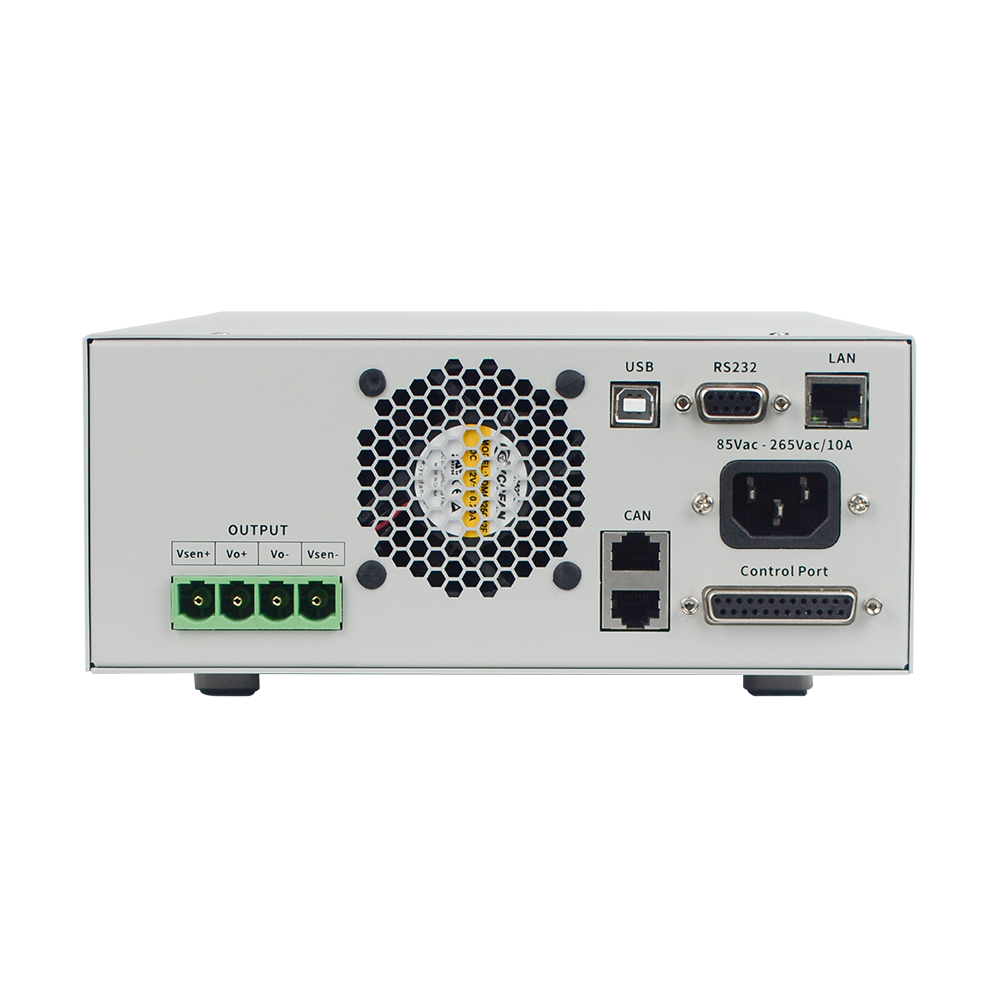

RS485, USB, CAN, LAN（optinal）, DB25 (Analog /Dry Contact) |
|||
|
寸法（W*H*D） |
214.6*88*453mm |
|||
|
重量 |
6.4kg |
6.8kg |
6.8kg |
|
|
型名 |
オーダー情報 |
|
OWH67012-80 |
0-80.000V/0-30.000A/1200.0W; 1ch |
|
OWH67012-150 |
0-150.000V/0-20.000A/1200.0W;1ch |
|
OWH67012-300 |
0-300.000V/0-10.000A/1200.0W;1ch |
|
OWH67020-150 |
0-150.000V/0-20.000A/2000.0W;1ch |
|
OWH67020-300 |
0-300.000V/0-10.000A/2000.0W;1ch |
|
OWH67030-150 |
0-150.000V/0-30.000A/3000.0W;1ch |
|
OWH67030-300 |
0-300.000V/0-15.000A/3000.0W;1ch |
|
OWH67-S |
solar panel simulator |
|
OWH67-L |
LAN port |
