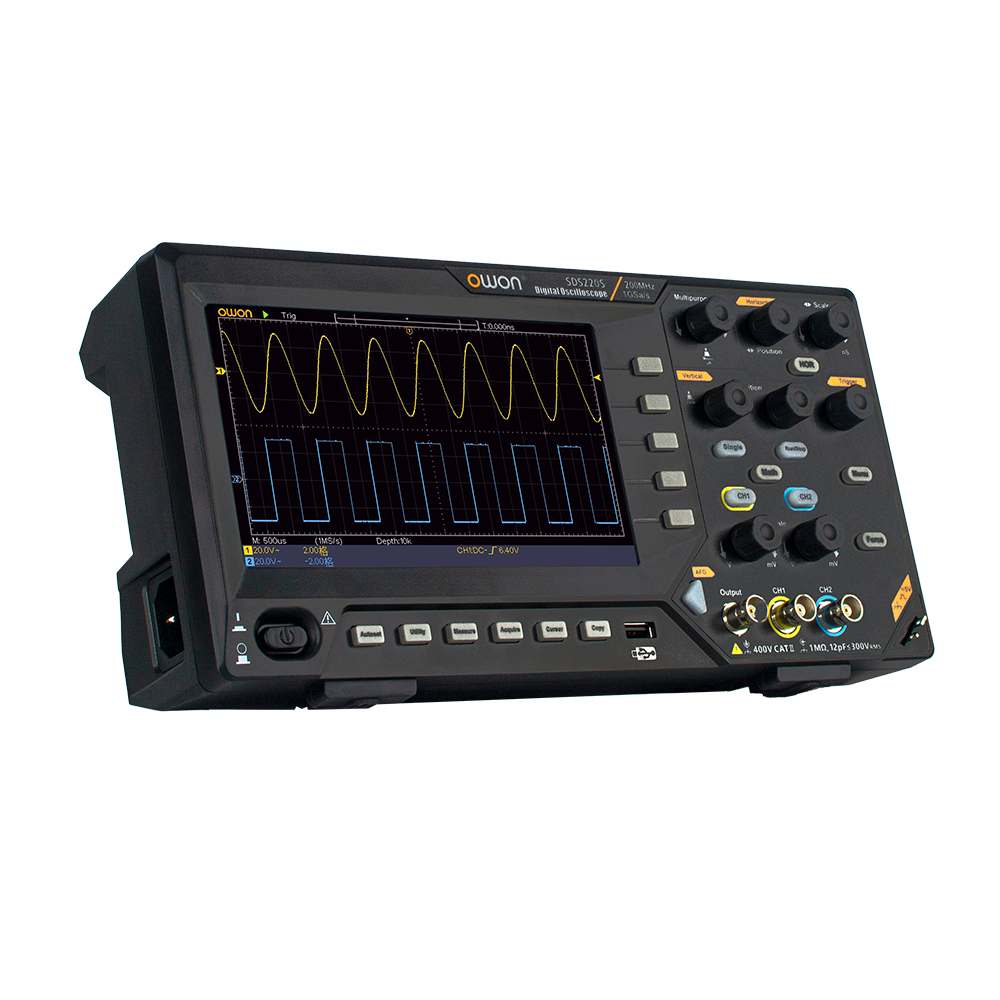

SDS200シリーズ ２チャンネル デジタル・オシロスコープ
+ 2チャンネル・オシロスコープ+25MHz任意波形発生器（SDS210S,215S,220S）
+ 周波数帯域：100MHZ、150MHz、200MHz
+ 最高サンプルレート：1GS/s （2チャンネル使用時）
+ 20Mポイント レコード長

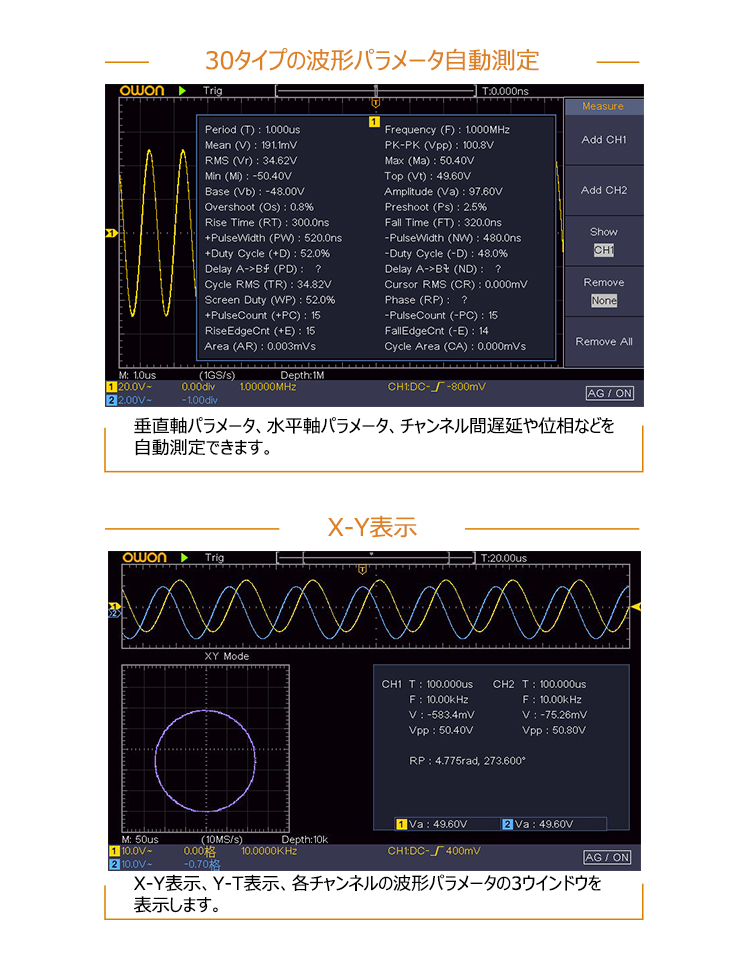

+ 30種の波形パラメータ自動測定
+ 6桁高精度周波数カウンタ
+ FFT解析
+ USBデバイス＆ホスト・ポート、SCPIコマンドをサポート

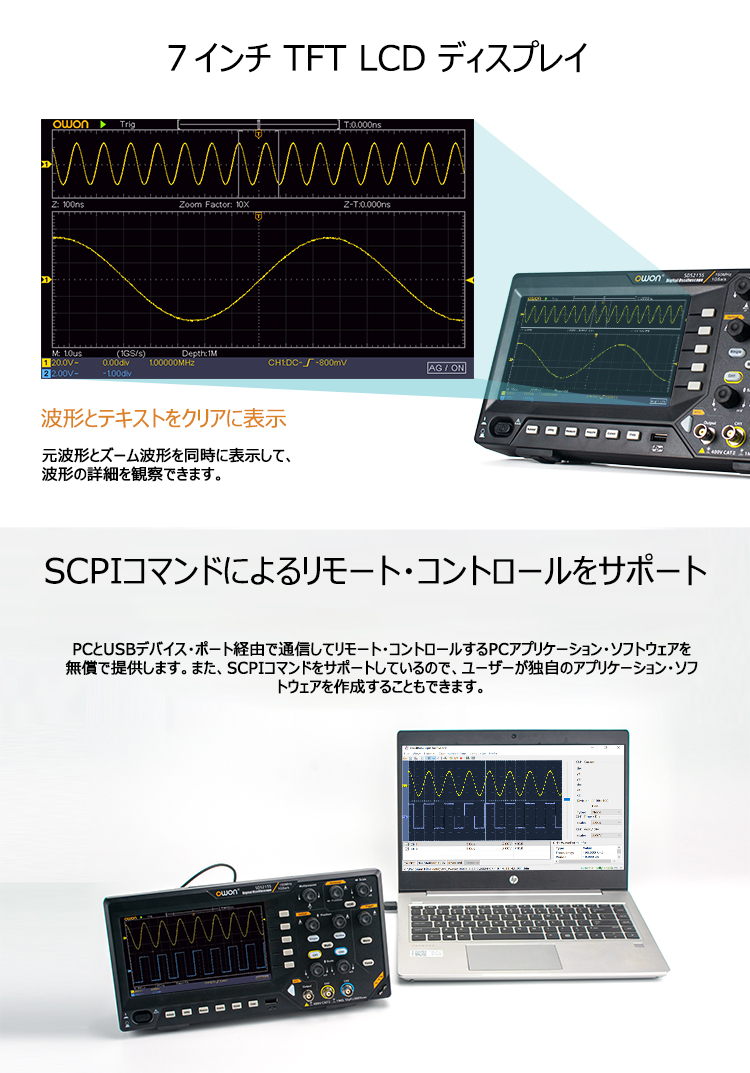

+ 7インチTFT LCDディスプレイ
The accessories subject to final delivery.
-
Power Cord -
Quick Guide -
USB Cable -
Probe -
Probe Adjust -
BNC to Alligator Clip(optional)
|
型名 |
SDS210(S) |
SDS215(S) |
SDS220(S) |
|
|
周波数帯域 |
100MHz |
150MHz |
200MHz |
|
|
チャンネル数 |
2 |
|||
|
最高サンプルレート |
1GS/s |
|||
|
アクイジション・モード |
Normal, Peak detect, Averaging |
|||
|
入力カップリング |
DC, AC , Ground |
|||
|
入力インピーダンス |
1MΩ±2%，in parallel with 20 pF±5 pF |
|||
|
プローブ減衰比 |
1X，10X，100X，1000X |
|||
|
最大レコード長 |
20M |
|||
|
水平軸スケール (s/div) |
2 ns/div – 1000 s/div, step by 1 – 2 - 5 |
|||
|
垂直軸スケール |
2 mV/div～10 V/div |
|||
|
自動測定 |
Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, and Cycle Area. |
|||
|
波形演算 |
＋, －, ×, ÷, FFT |
|||
|
波形保存 |
16 waveforms |
|||
|
トリガ・タイプ |
Edge, Video |
|||
|
インターフェース |
USB Host and Device |
|||
|
周波数カウンタ |
available |
|||
|

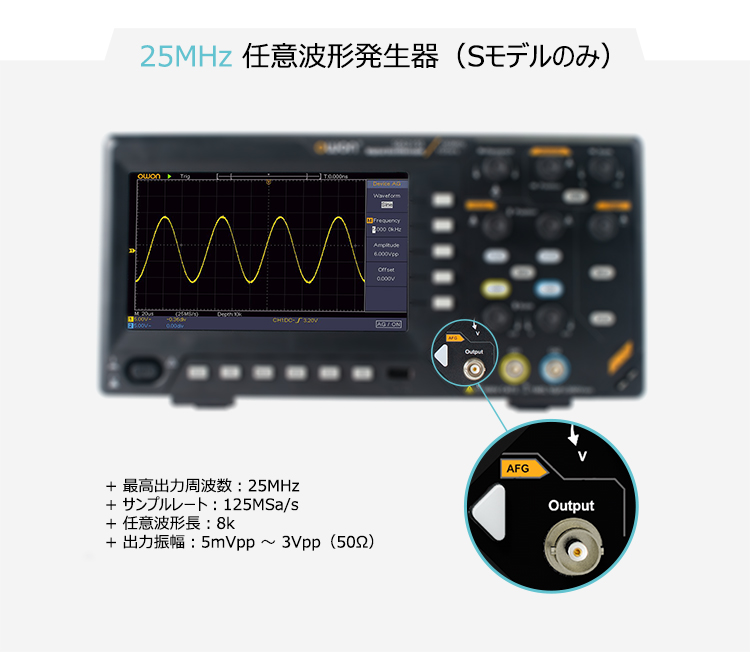

波形発生器仕様 （Sモデルのみ） |
|
|
標準波形 |
Sine wave, square wave, ramp wave, pulse wave |
|
ビルトイン波形 |
Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds |
|
最高出力周波数 |
25MHz |
|
ビルトイン波形周波数 |
0.1Hz～5MHz |
|
サンプルレート |
125MSa/s |
|
振幅 (50Ω) |
0.005Vpp ～ 3Vpp |
|
DCオフセット範囲 |
±(3V) (high resistance) |
|
チャンネル数 |
1 |
|
波形長 |
8k |
|
垂直分解能 |
14 bit |
|
出力インピーダンス |
50 Ω |
|
そのほか |
|
|
ディスプレイ |
7 inch（800*480）LCD |
|
寸法 (L x H x D) |
301mm × 152mm × 70 mm |
|
重量 |
≈ 1.1kg |
