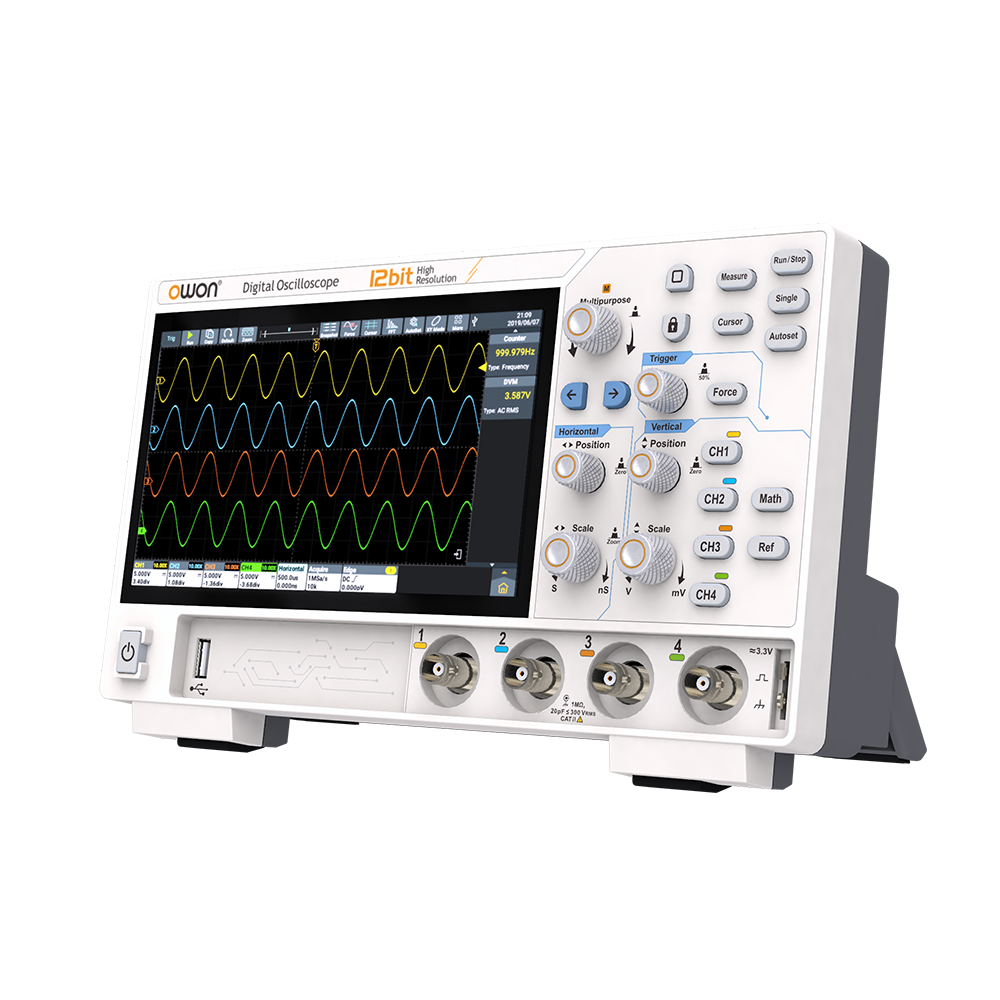

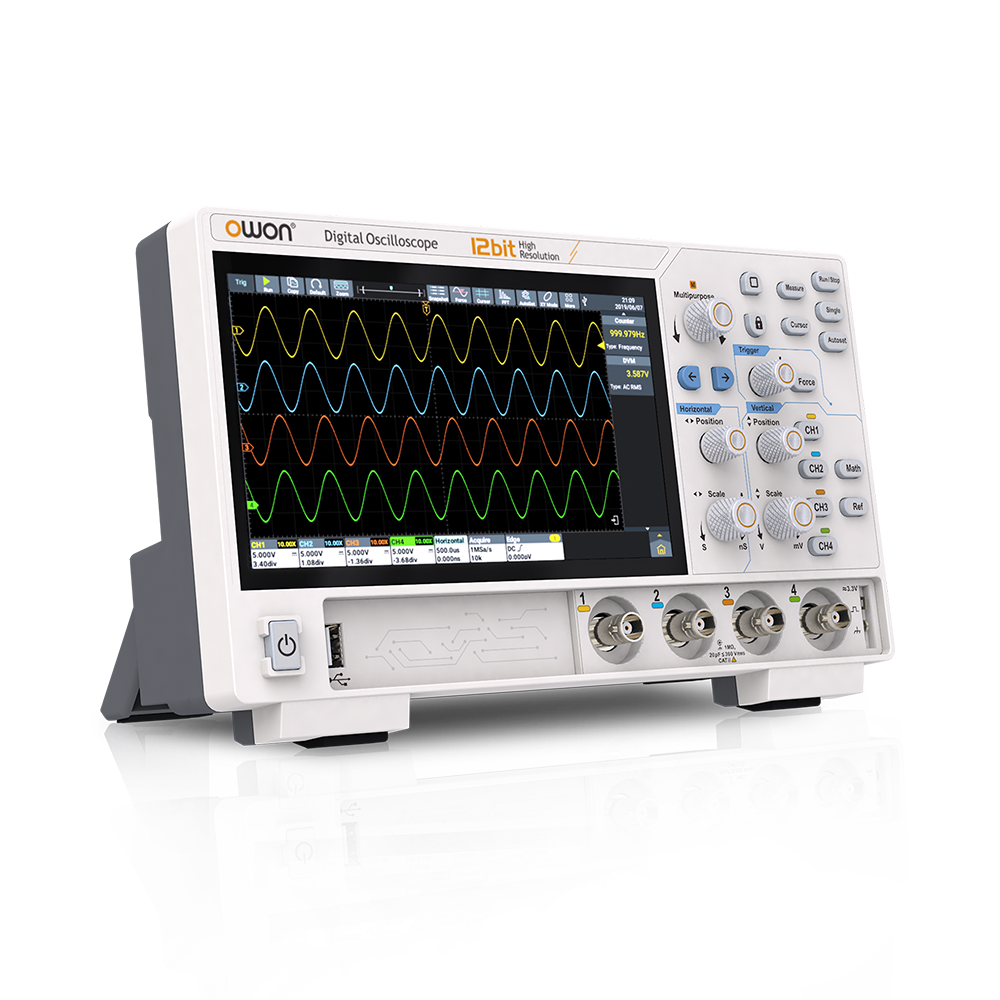

ADS800A シリーズ 12ビット デジタル・オシロスコープ
+ オシロスコープに、周波数カウンタ、電圧計、FFTアナライザ を統合
+ 70 - 200MHz 周波数帯域、1.25GSa/s サンプリングレート
+ 50M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
+ 垂直軸スケール 500uV/div-10 V/div
+ 1MポイントFFT解析、周波数成分を正確に表示
+ 豊富なトリガタイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番めエッジ、ロジック、RS232/UART、l2C、SPI、CAN、LIN

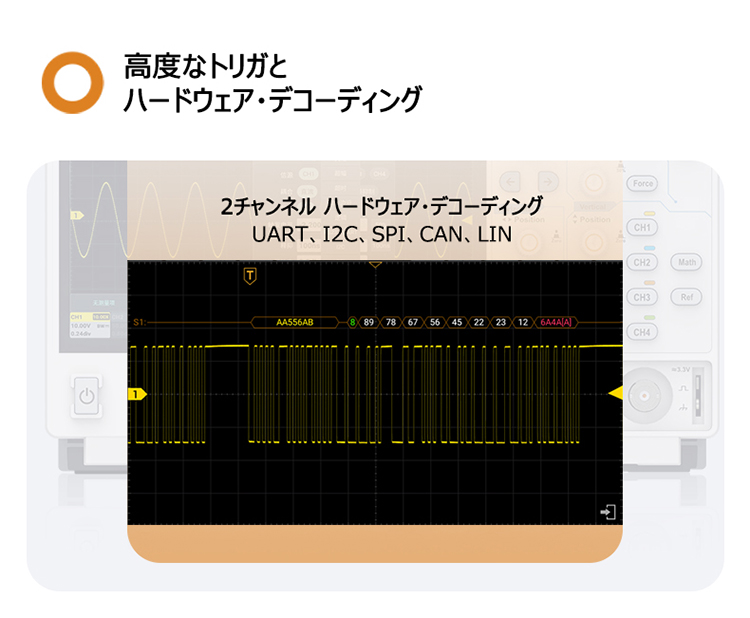

+ 2チャンネル ハードウェア・デコーディング：RS232/UART、I2C、SPI、CAN、LIN
+ マウスやキーボードをサポート、作業効率が向上
+ オプションの Wi-Fi/Bluetooth モジュールでネットワークプリンタをサポート
+ 薄型デザインによる省スペース化できる
+ 7インチ マルチタッチ・スクリーン、拡張された操作エクスペリエンス
The accessories subject to final delivery.
-
Power Cord -
Quick Guide -
USB Cable -
Probe -

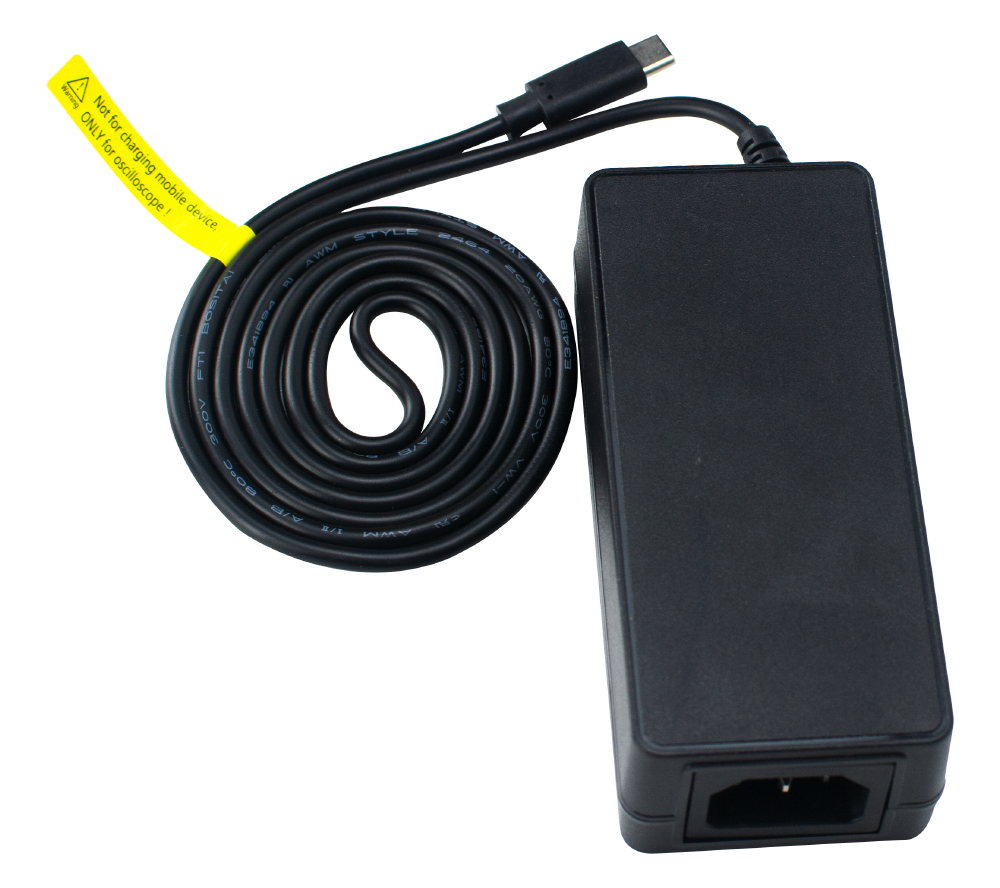

Adapter
|
Model |
ADS802A |
ADS812A |
ADS822A |
ADS804A |
ADS814A |
ADS824A |
|
Bandwidth（-3 dB） |
70MHz |
100MHz |
200MHz |
70MHz |
100MHz |
200MHz |
|
Channel |
2 |
4 |
||||
|
Max. sample rate |
1.25GSa/s（single-channel）625MSa/s (dual-channel) 6250MSa/s（full-channel） |
|||||
|
Acquire mode |
Sample, Peak, High Res, Average, Segmentation |
DC Gain Accuracy |
3%（≤1 mV）; 2%（2 mV）; 1.5% (≥5mV) |
|||
|
Max. waveform capture rate |
Max. 700,000wfms/s |
Max memory depth |
50M |
|||
|
Vertical Sensitivity Range |
500μV/div - 10 V/div |

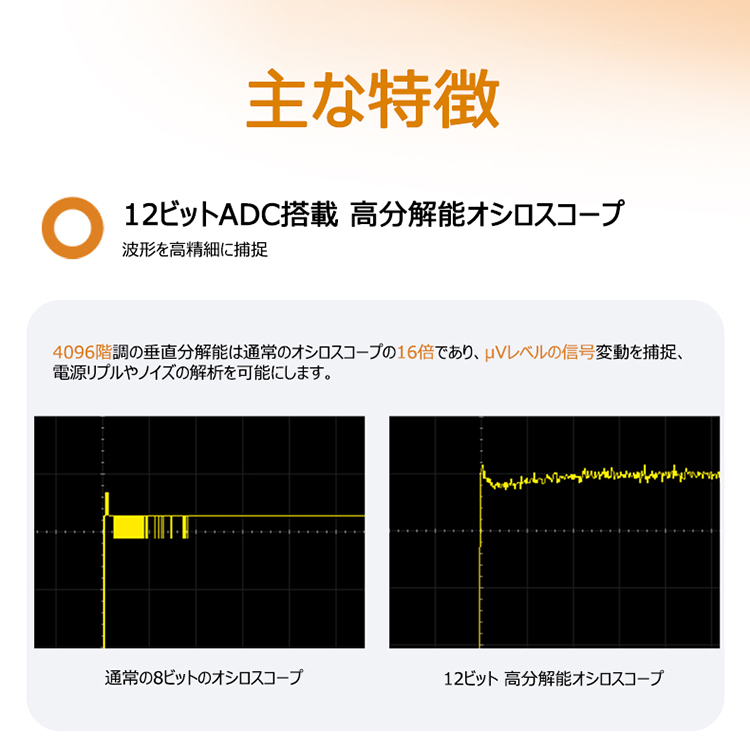

Vertical resolution |
12bits |
|||
|
Sampling rate range |
1ns/div - 1000s/div, step by 1-2-5 |
Relay time accuracy |
±25 ppm (typical) |
|||
|
Input Impedance |
1 MΩ±2%, parallel with 20 pF±5 pF |
|||||
|
Probe Attenuation Coefficient |
1.00μX-1.00MX, step by 1-2-5, support custom |
|||||
|
Trigger type |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN |
|||||
|
Bus decoding |
RS232/UART、I2C、SPI、CAN、LIN |
|||||
|

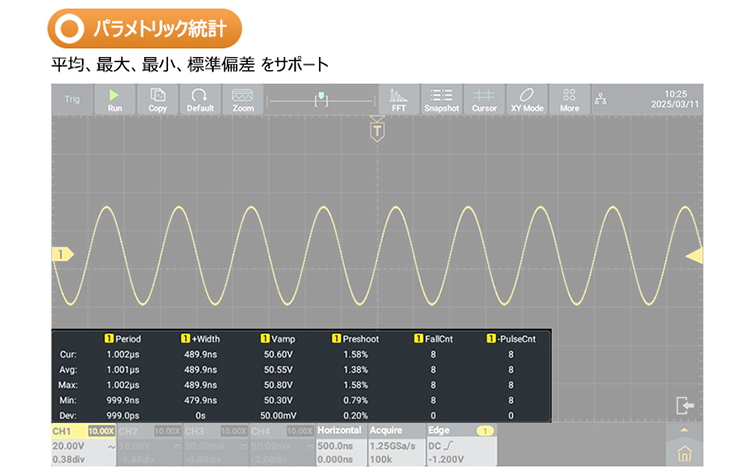

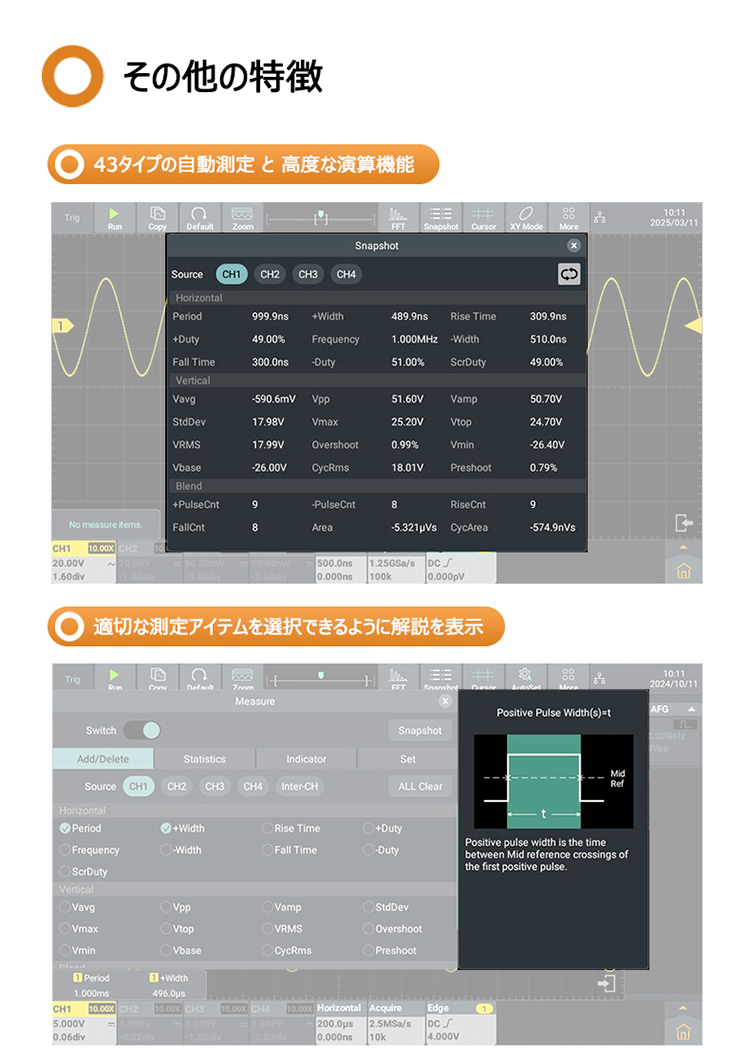

Auto measurement |
Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑),Delay(A↓-B↓), |
|||||
|
Waveform Math |
+, -, *, /,&&, ||, ^, ！, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject) |
|||||
|
Frequency counter |
6-digit frequency counter. 7-Maximum frequency: maximum analog bandwidth of oscilloscope |
|||||
|
Voltmeter |
Support DC, AC+DCrms, ACrms. Resolution: 4 digits (ACV/DCV) |
|||||
|
Other |
||||||
|

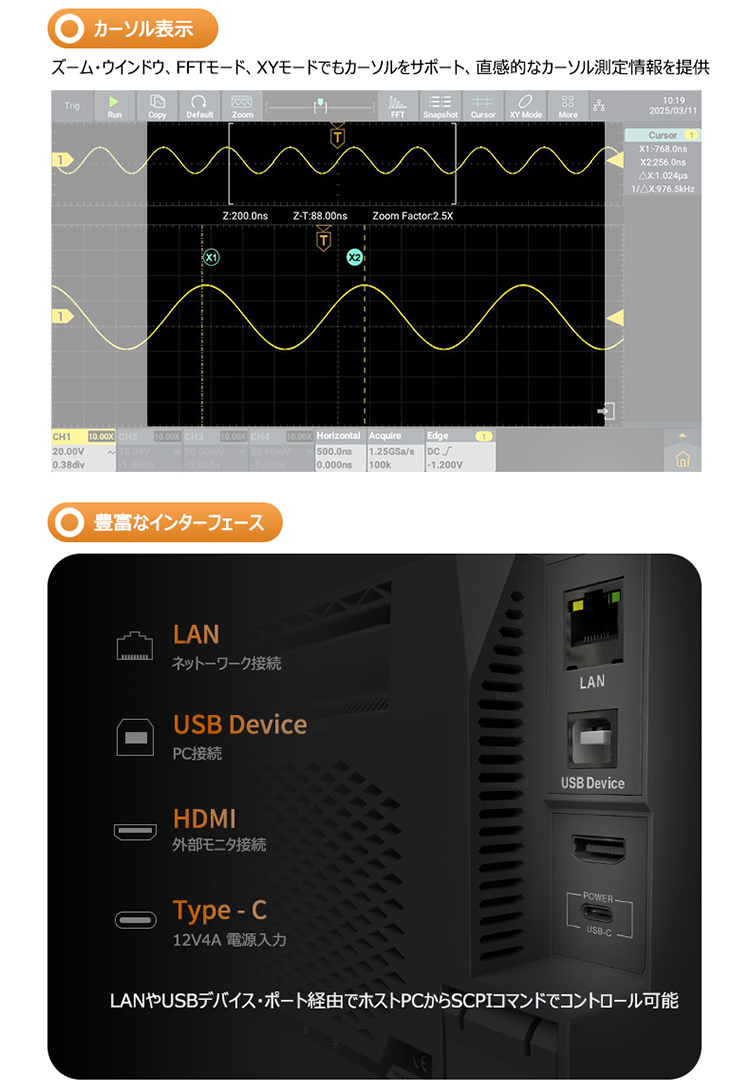

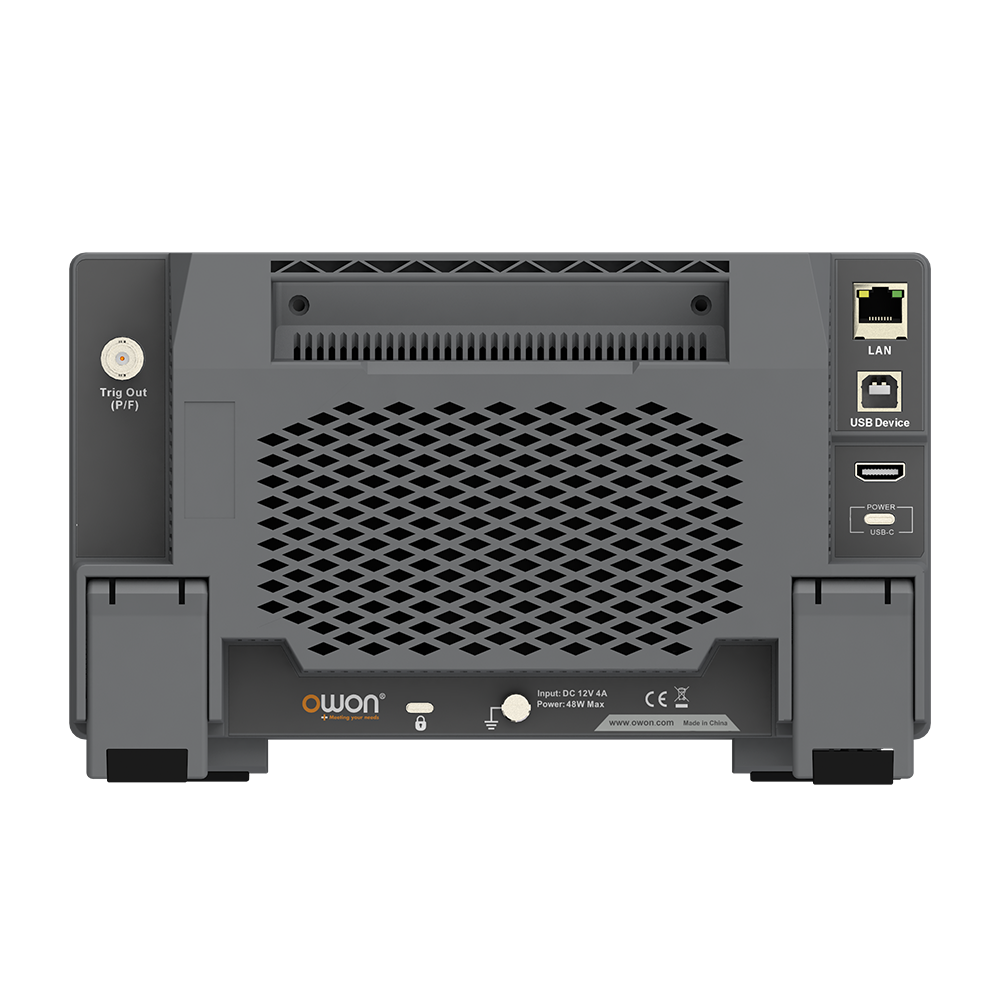

Communication Interface |
HDMI, USB device, USB Host, Trig Out(P/F), LAN |
|||||
|
Display |
7 inch (1024×600), capacitive multi-touch screen |
|||||
|
Power supply interface |
Type-C [1] |
|||||
|
Dimension (W x H x D) |
260mm x 160mm x 78mm |
|||||
|
Weight |
≈1.5kg（package excluded） |
|||||
