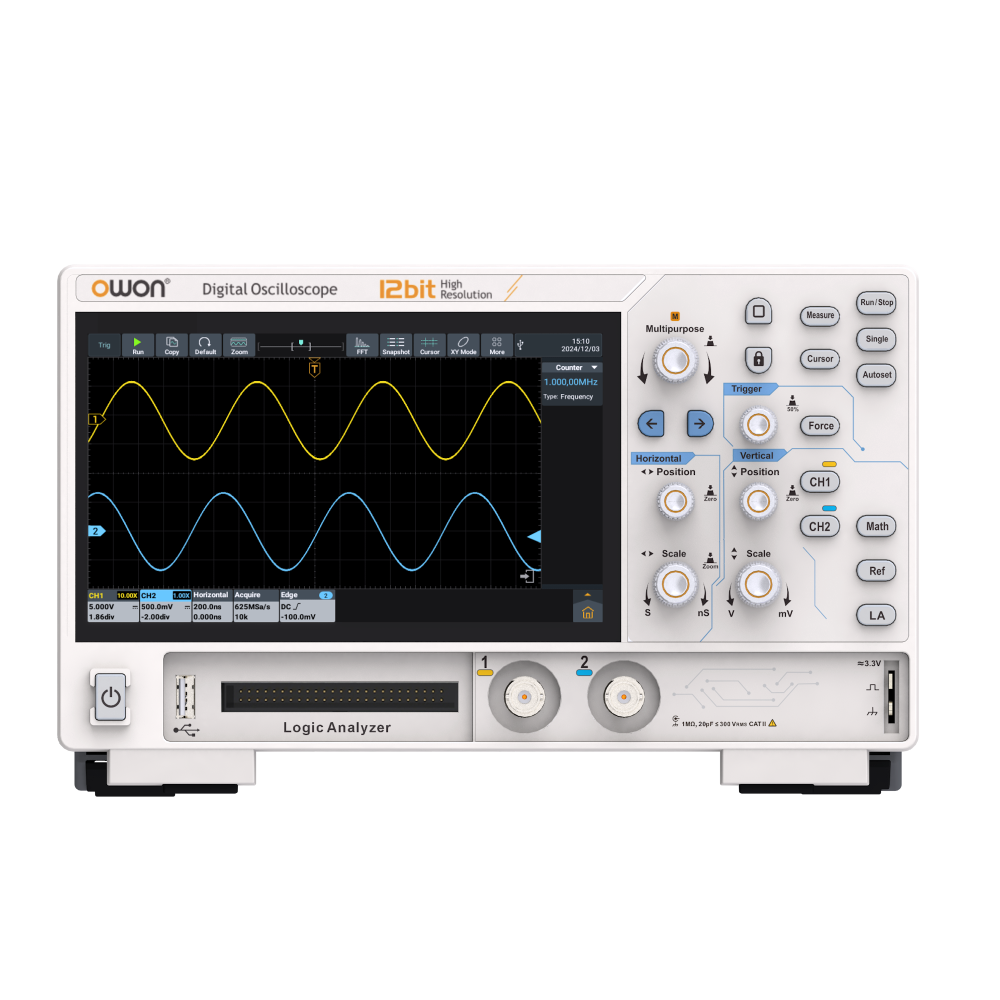

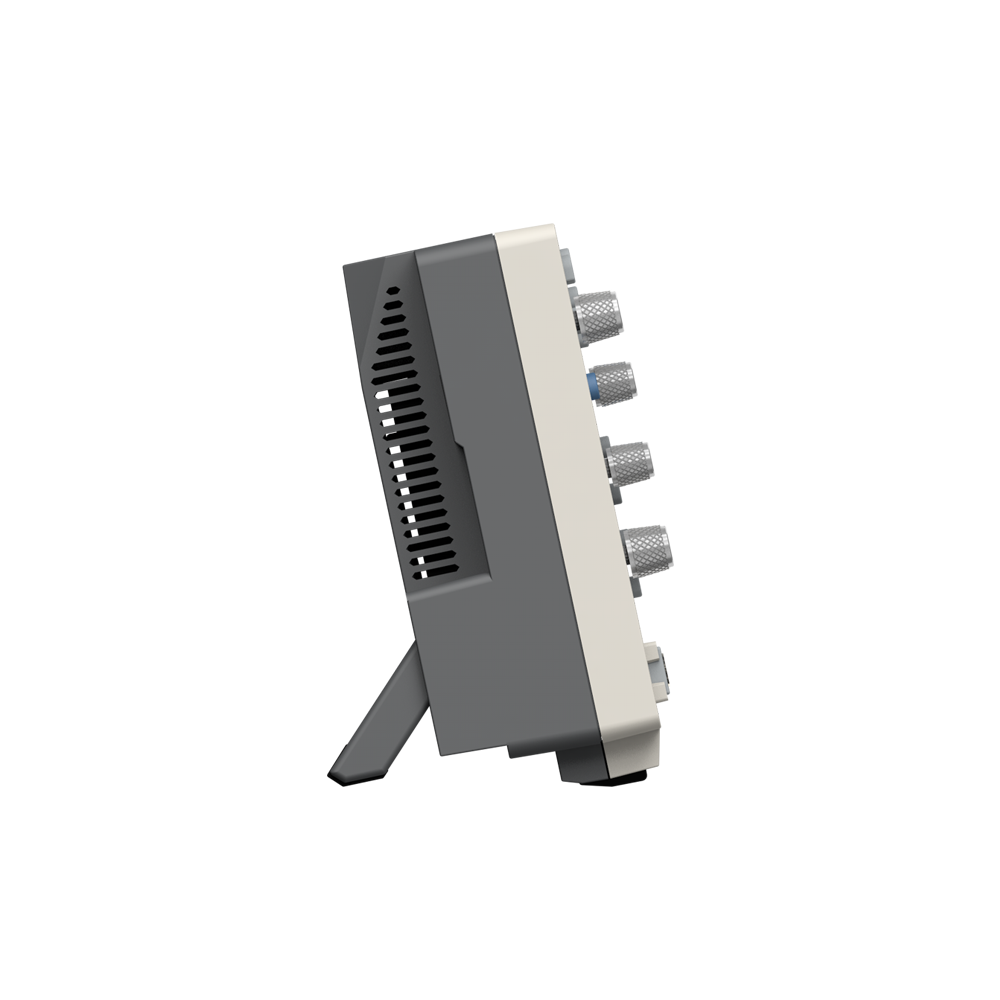

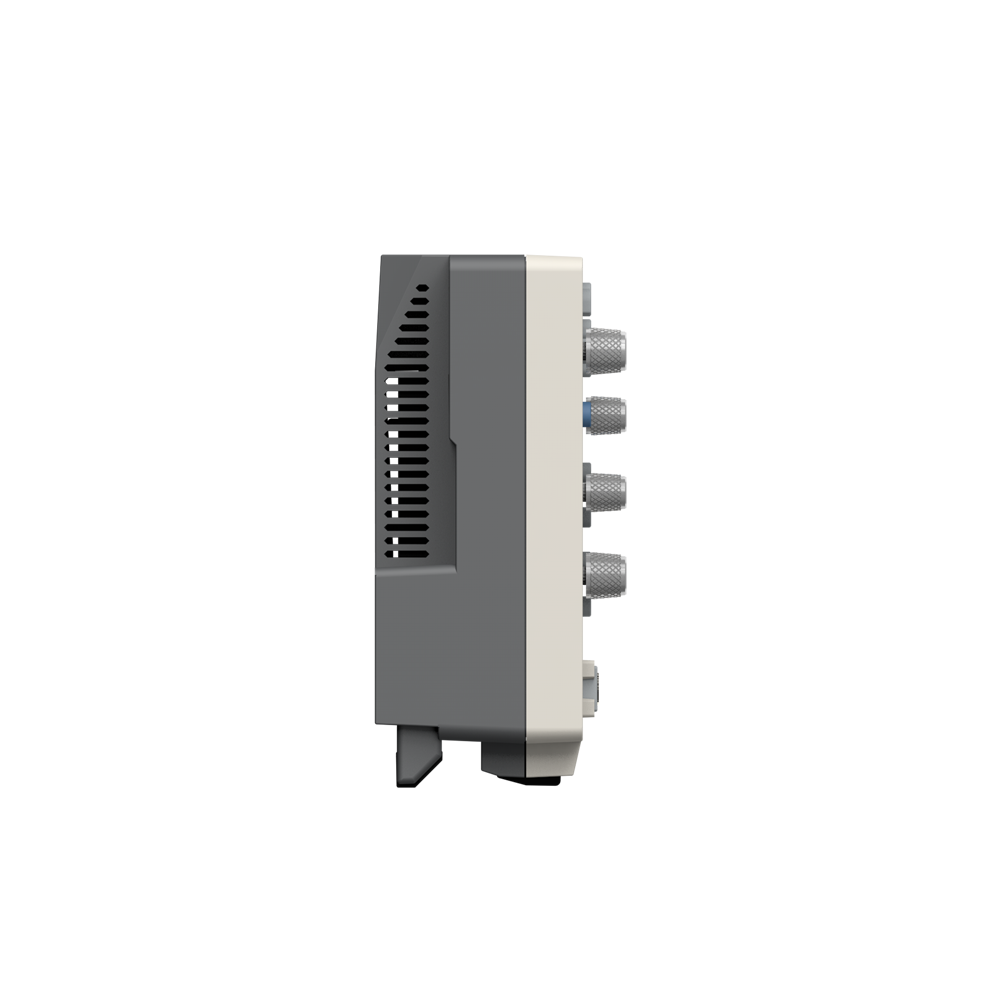

ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ

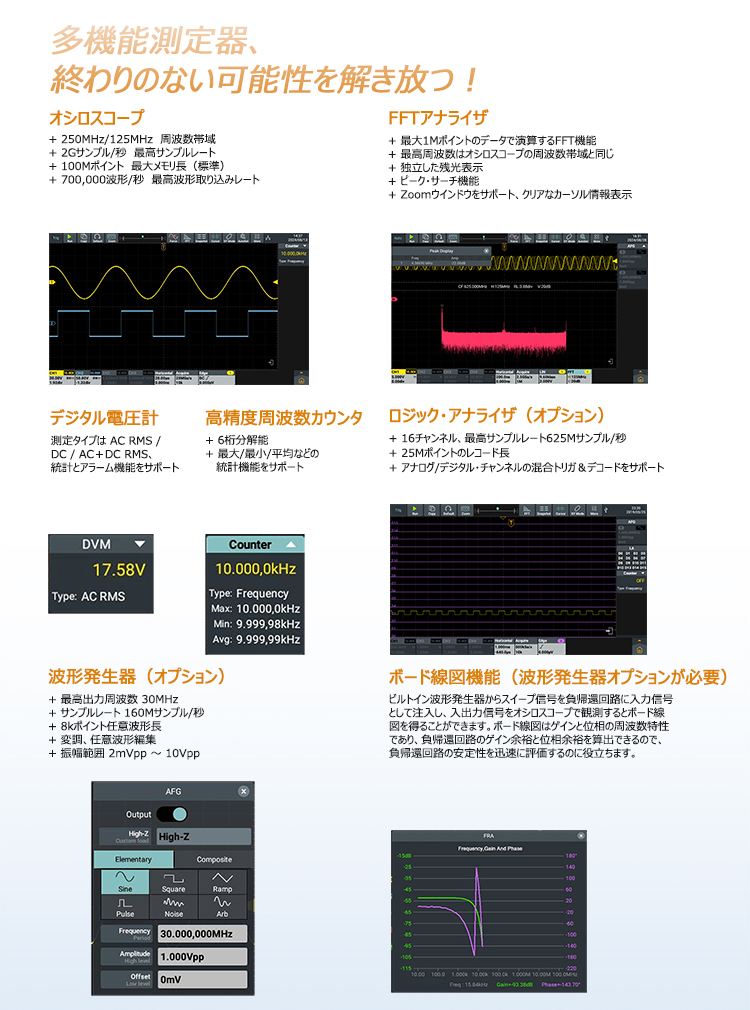

+ オシロスコープに、30MHz波形発生器（オプション）、16ch ロジック・アナライザ（オプション）、周波数カウンタ、電圧計、FFTアナライザ、プロトコル・アナライザ を統合
+ OWON Xビジョン・アーキテクチャ搭載：低ノイズ、深いメモリ長、高速な波形更新レート
+ 100M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
+ 垂直軸スケール 200uV/div-10 V/div
+ 1MポイントFFT解析、周波数成分を正確に表示
+ ボード線図機能（波形発生器オプションが必要）

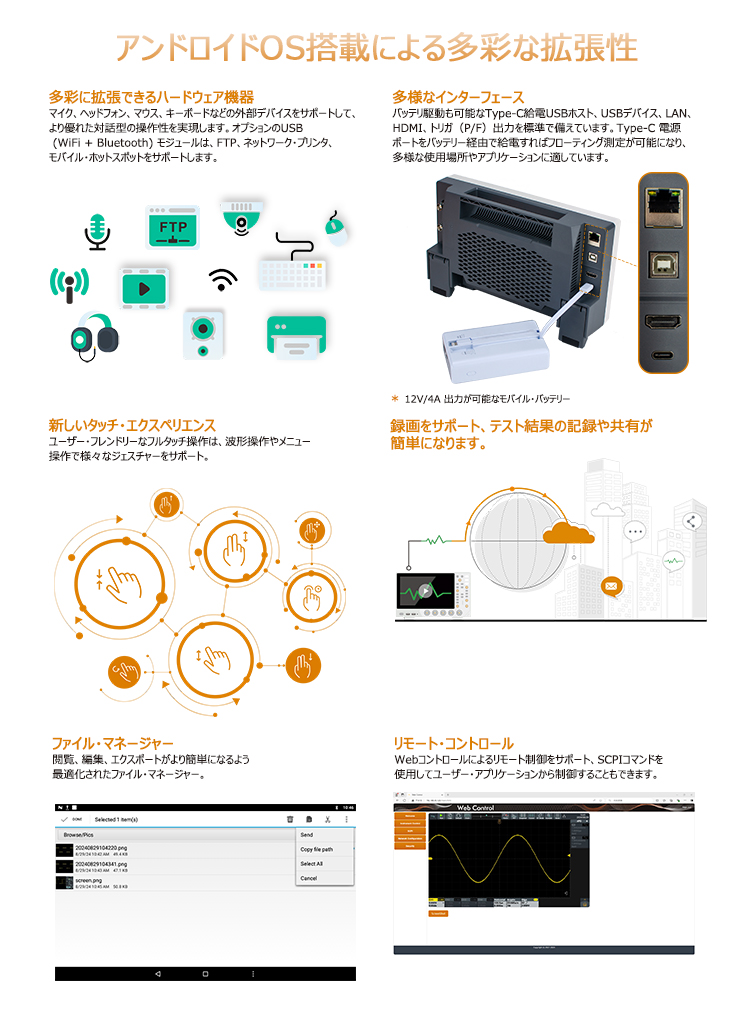

+ マウスやキーボードをサポート、作業効率が向上
+ 閲覧、編集、保存が簡単にできる拡張ファイルマネージャ
+ オプションの Wi-Fi/Bluetooth モジュールでFTPやネットワークプリンタなどをサポート
+ 省スペース化できる薄型デザイン
+ 7インチ マルチタッチ・スクリーン、拡張された操作エクスペリエンス
The accessories subject to final delivery.
-
Power Cord -
USB Cable -
Probe -
Q9 (optoinal) -
Adapter -

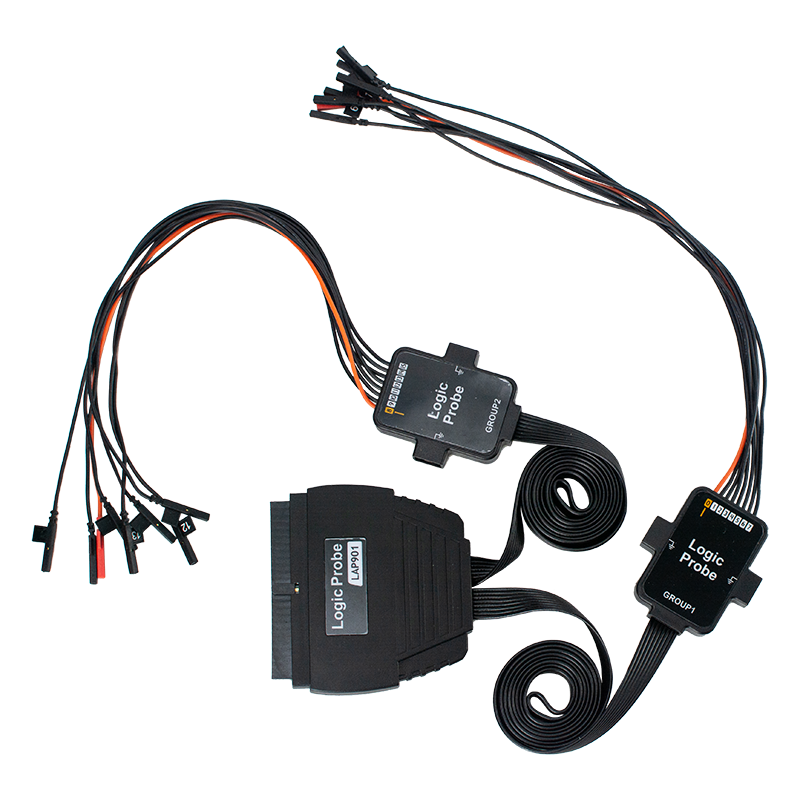

16-channel Logic Analyzer Probe（optional）
|
モデル |
ADS912A |
ADS922A |
ADS914A |
ADS924A |
||
|
周波数帯域(-3 dB) |
125MHz |
250MHz |
125MHz |
250MHz |
||
|
チャンネル数 |
2 |
4 |
||||
|
最高サンプルレート |
2GSa/s(1チャンネル使用時)、1GSa/s (2チャンネル使用時)、 500MSa/s(3,4チャンネル使用時) |
|||||
|
アクイジション・モード |
サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント |
DCゲイン確度 |
3%(≤1 mV), 2%(≥2 mV) |
|||
|
最高波形取り込みレート |
700,000wfms/s |
最大メモリ長 |
100M |
|||
|
垂直軸スケール |
200μV/div～10 V/div |
垂直分解能 |
12bits |
|||
|
水平軸スケール |
1ns/div - 1000s/div, 1-2-5ステップ |
時間軸確度 |
±25 ppm (typical) |
|||
|
入力インピーダンス |
1 MΩ±2% // 20 pF±5 pF |
|||||
|
プローブ減衰比 |
1.00μX-1M.00X, 1-2-5ステップ、 ユーザー設定 |
|||||
|
トリガ・タイプ |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN |
|||||
|
バス・デコーディング |
RS232/UART, I2C, SPI, CAN, LIN |
|||||
|
自動測定 |
Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), |
|||||
|
波形演算 |
+, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, 関数 (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ (ローパス, ハイパス, バンドパス, バンドリジェクト) |
|||||
|
周波数カウンタ |
6-桁 最高周波数: オシロスコープの最高周波数 |
|||||
|
電圧計 |
DC, AC+DCrms, ACrms, 分解能: 4桁 (ACV/DCV) |
|||||
|
波形発生器（オプション）仕様 |
||||||
|
最高出力周波数 |
30MHz、1チャンネル |
サンプルレート |
160MSa/s |
|||
|
基本波形 |
Sine, Square, Ramp, Pulse, Noise |
|||||
|
ビルトイン波形 |
28 タイプ |
|||||
|
垂直分解能 |
14 bits |
任意波形 |
1μHz ~ 10MHz |
|||
|
任意波形長 |
2-8K points |
振幅 |
2mVpp ~ 10Vpp , 1mVpp ~ 5Vpp (50 Ω) |
|||
|
出力インピーダンス |
50Ω (type) |
変調 |
AM, FM, PM, FSK |
|||
|
ロジック・アナライザ（オプション）仕様 |
||||||
|
チャンネル数 |
16 (D0-D15) (D0 to D7, D8 to D15) |
|||||
|
しきい値範囲 |
±20.0 V, 10 mV ステップ |
最大入力電圧 |
±40V peak CAT I, transient overvoltage 800Vpk |
|||
|
最小電圧振幅幅 |
500mVpp |
入力インピーダンス |
100kΩ, 8 pF |
|||
|
最大入力ダイナミックレンジ |
±30 V+ threshold |
垂直軸分解能 |
1 bit |
|||
|
Other |
||||||
|

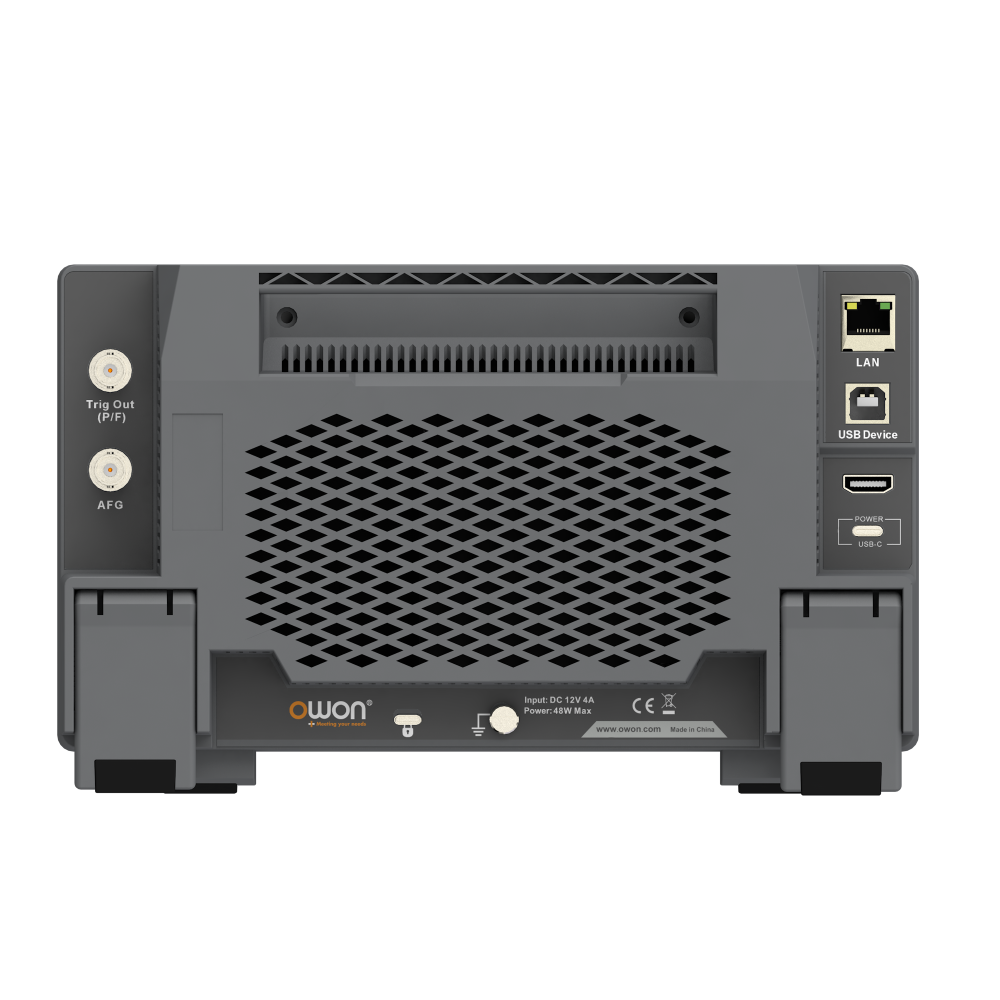

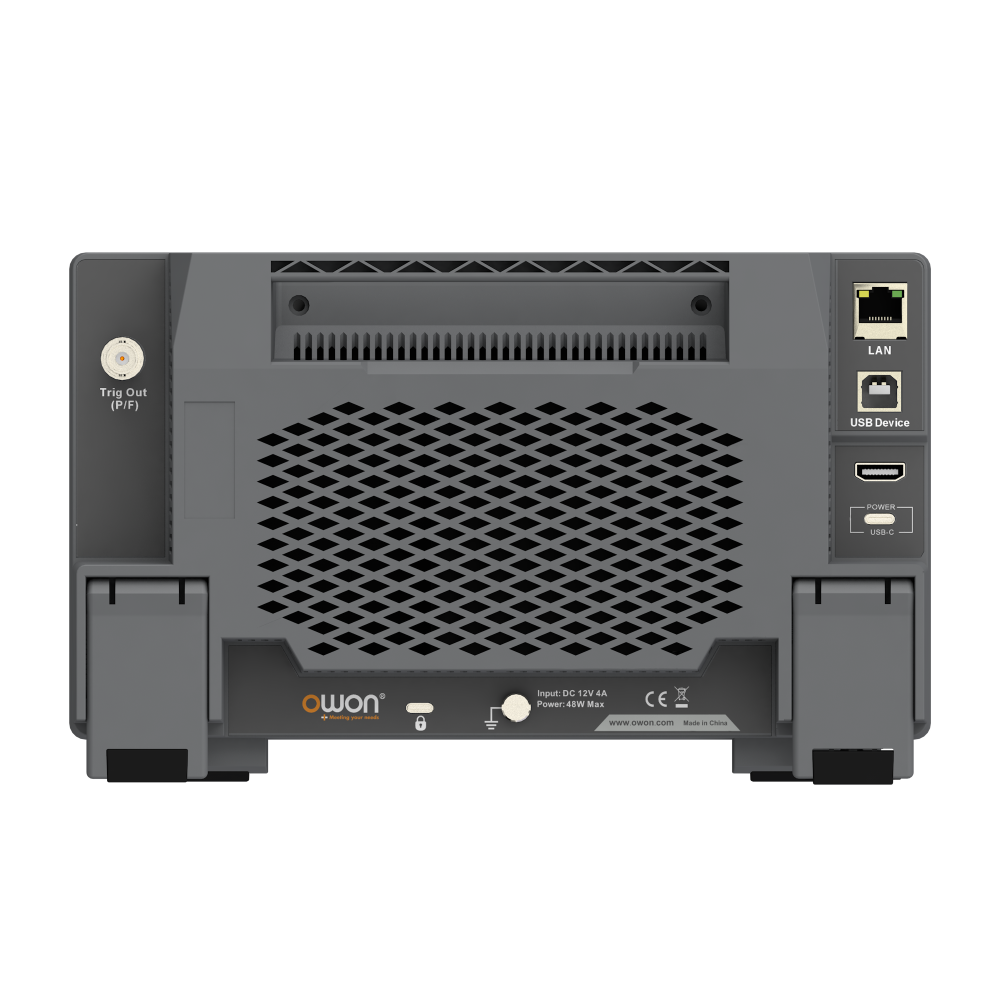

インターフェース |
HDMI,USB device,USB Host,Trig Out(P/F),LAN |
|||||
|
ディスプレイ |
7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン |
|||||
|
電源インターフェース |
Type-C [1] |
|||||
|
寸法 (W x H x D) |
260mm x 160mm x 78mm |
|||||
|
重量 |
約1.5kg (本体のみ) |
|||||
[1] 外部バッテリ使用時は 12V/4A 出力に適合すること。
